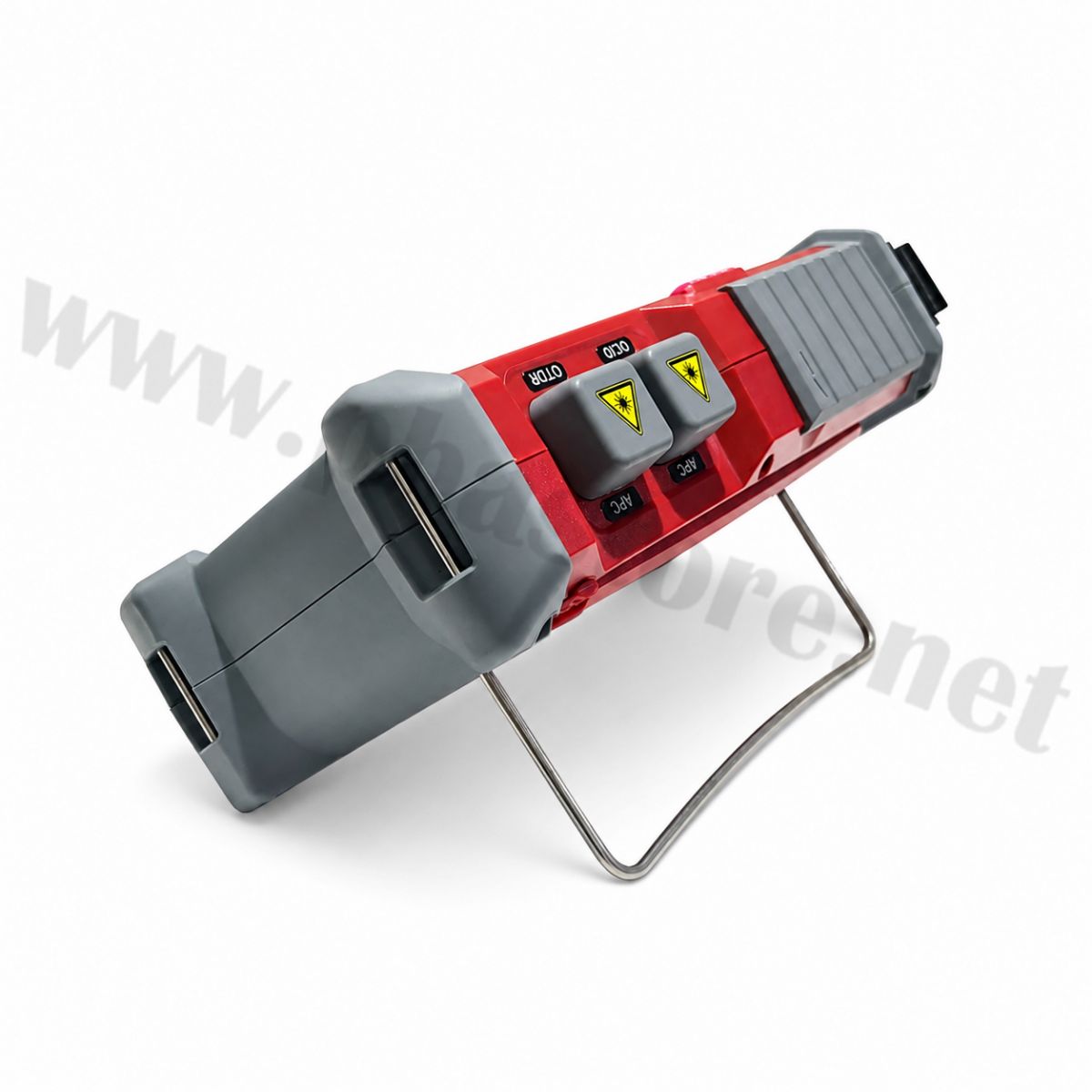

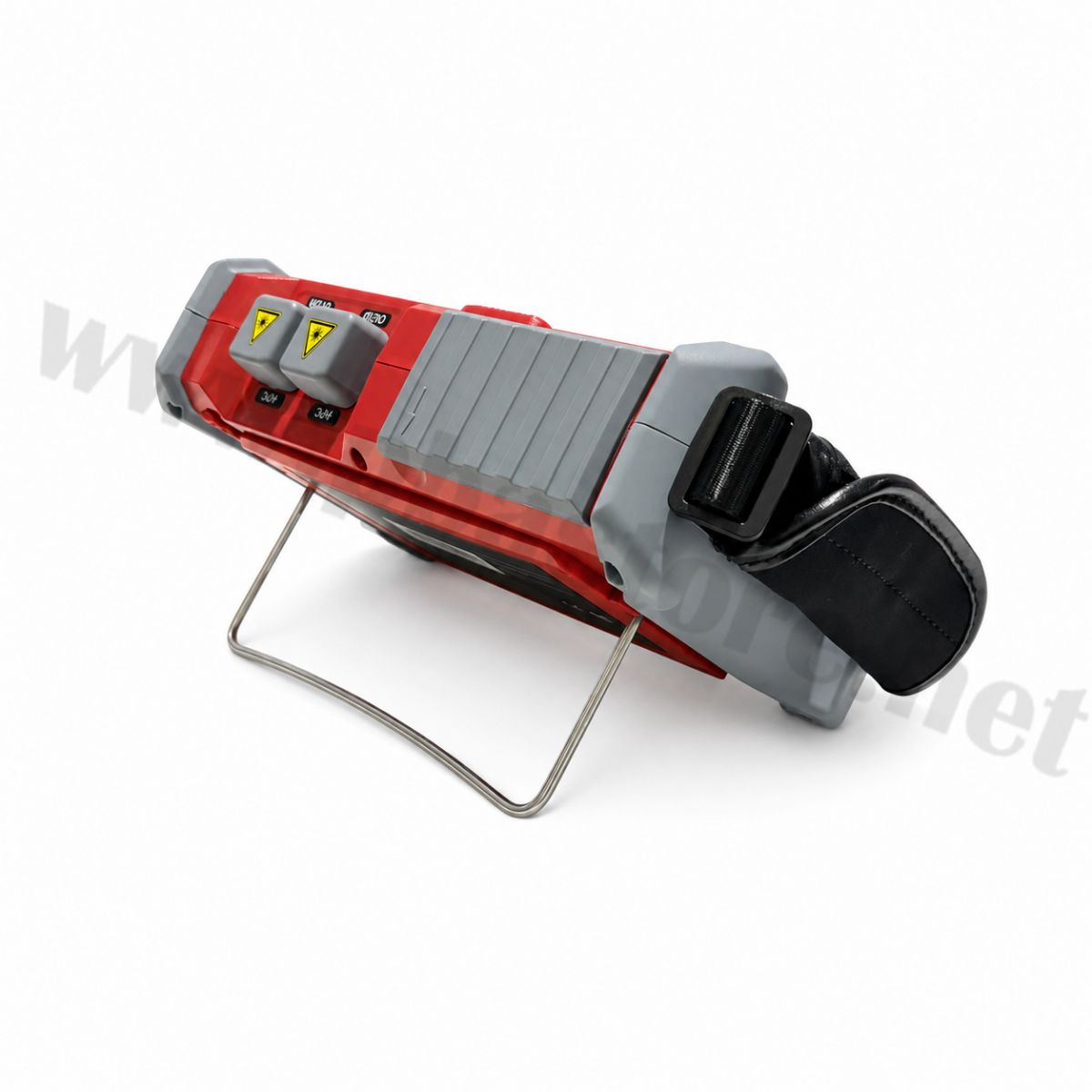

เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 40KM พร้อม OTDR 1310/1550nm Dynamic Range 32/30dB ระยะทดสอบสูงสุด 180KM และ VFL รุ่น PRK200-40A ราคา 52,000.00 .-

เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 40KM พร้อม OTDR 1310/1550nm Dynamic Range 32/30dB ระยะทดสอบสูงสุด 180KM และ VFL รุ่น PRK200-40A เป็นเครื่องมือสำหรับงานตรวจสอบและบำรุงรักษาโครงข่ายไฟเบอร์ออปติกที่รวมความสามารถของ OCID และ OTDR ไว้ในเครื่องเดียว
ช่วยให้สามารถระบุสายไฟเบอร์ที่ต้องการได้อย่างรวดเร็วแบบไม่ทำลายสาย พร้อมตรวจสอบคุณภาพและค้นหาจุดผิดปกติของสายด้วย OTDR รองรับการทดสอบ 2 ความยาวคลื่น 1310/1550nm และมีระยะการทดสอบสูงสุดถึง 180KM จึงเหมาะสำหรับงานติดตั้ง ตรวจรับระบบ ตรวจสอบสาย และงานบำรุงรักษาโครงข่ายไฟเบอร์ออปติก ตัวเครื่องมาพร้อมหน้าจอสัมผัสขนาด 5.6 นิ้ว แบตเตอรี่ลิเธียม 7.4V 8Ah ใช้งานต่อเนื่องได้ไม่น้อยกว่า 8 ชั่วโมง และรองรับการจัดเก็บผลการทดสอบผ่าน SD Card ได้มากกว่า 10,000 Trace ช่วยลดจำนวนอุปกรณ์ที่ต้องพกพาและเพิ่มความสะดวกในการทำงานภาคสนาม

ราคา 52,000 บาท
รุ่น :PRK200-40A(รหัสสินค้า :P06050)

คุณสมบัติสินค้า

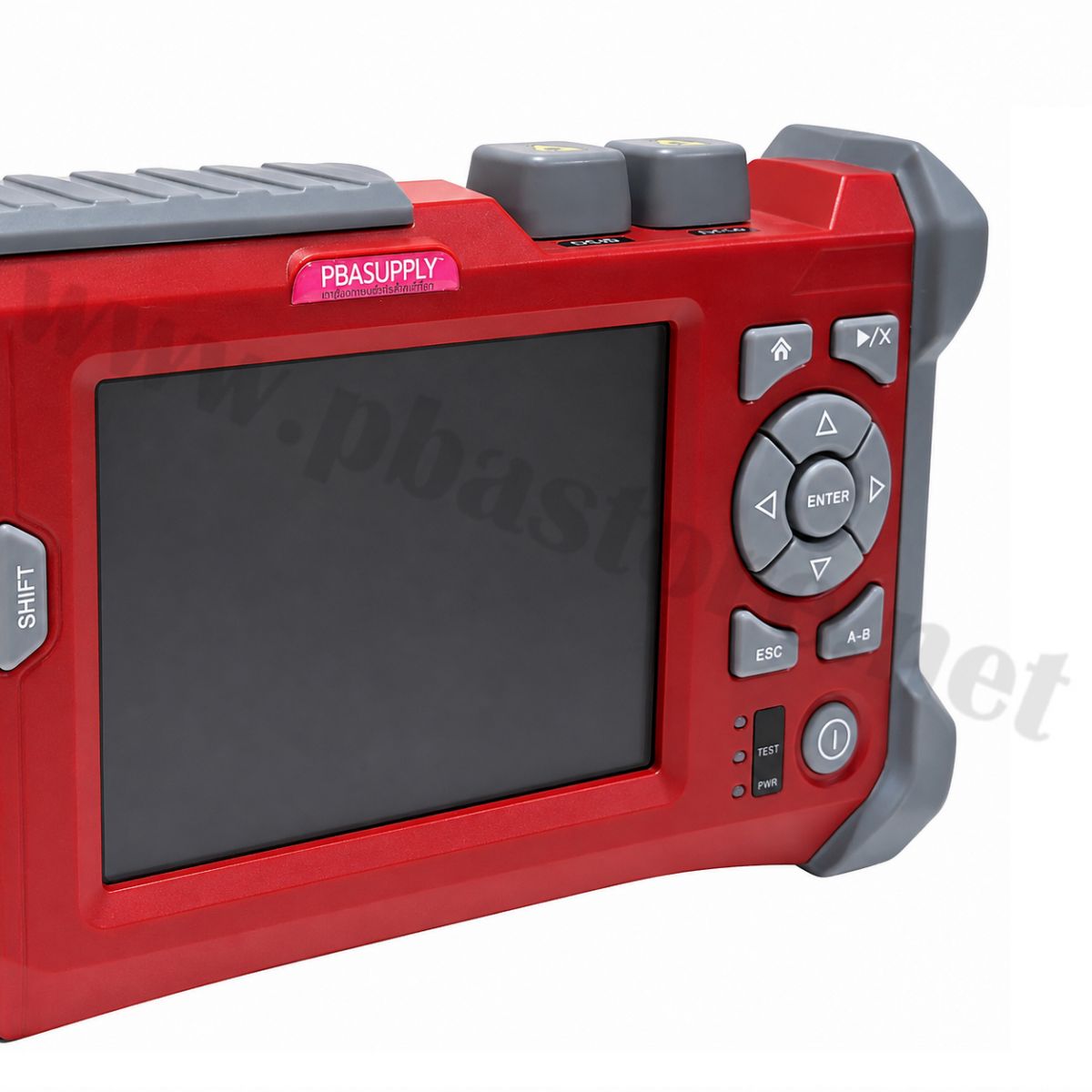

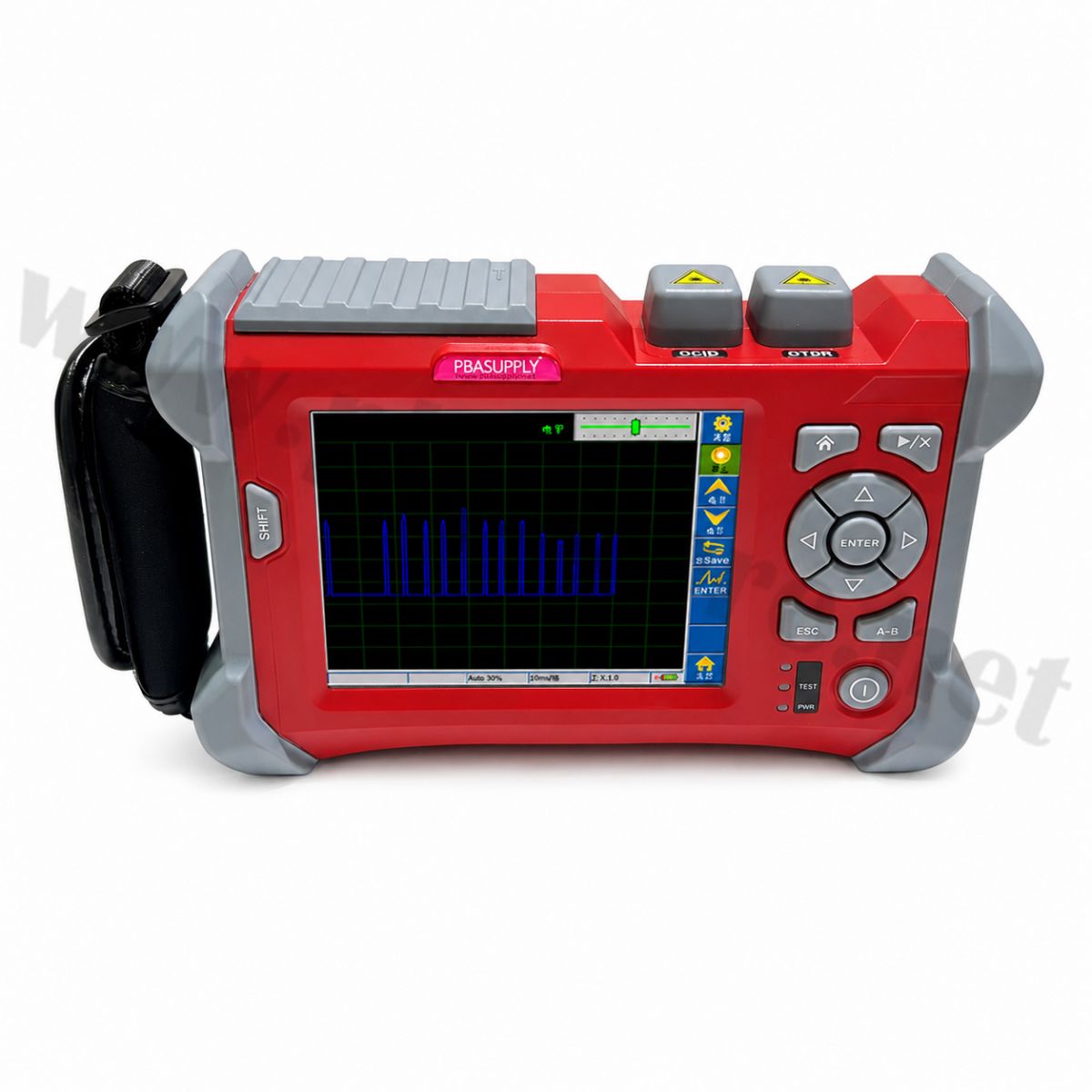

-หน้าจอสัมผัสขนาดใหญ่ 5.6 นิ้ว

-แบตเตอรี่ลิเธียม 7.4V 8Ah

-ใช้งานต่อเนื่องได้ ไม่น้อยกว่า 8 ชั่วโมง

-น้ำหนักประมาณ 1.5 กก. รวมแบตเตอรี่

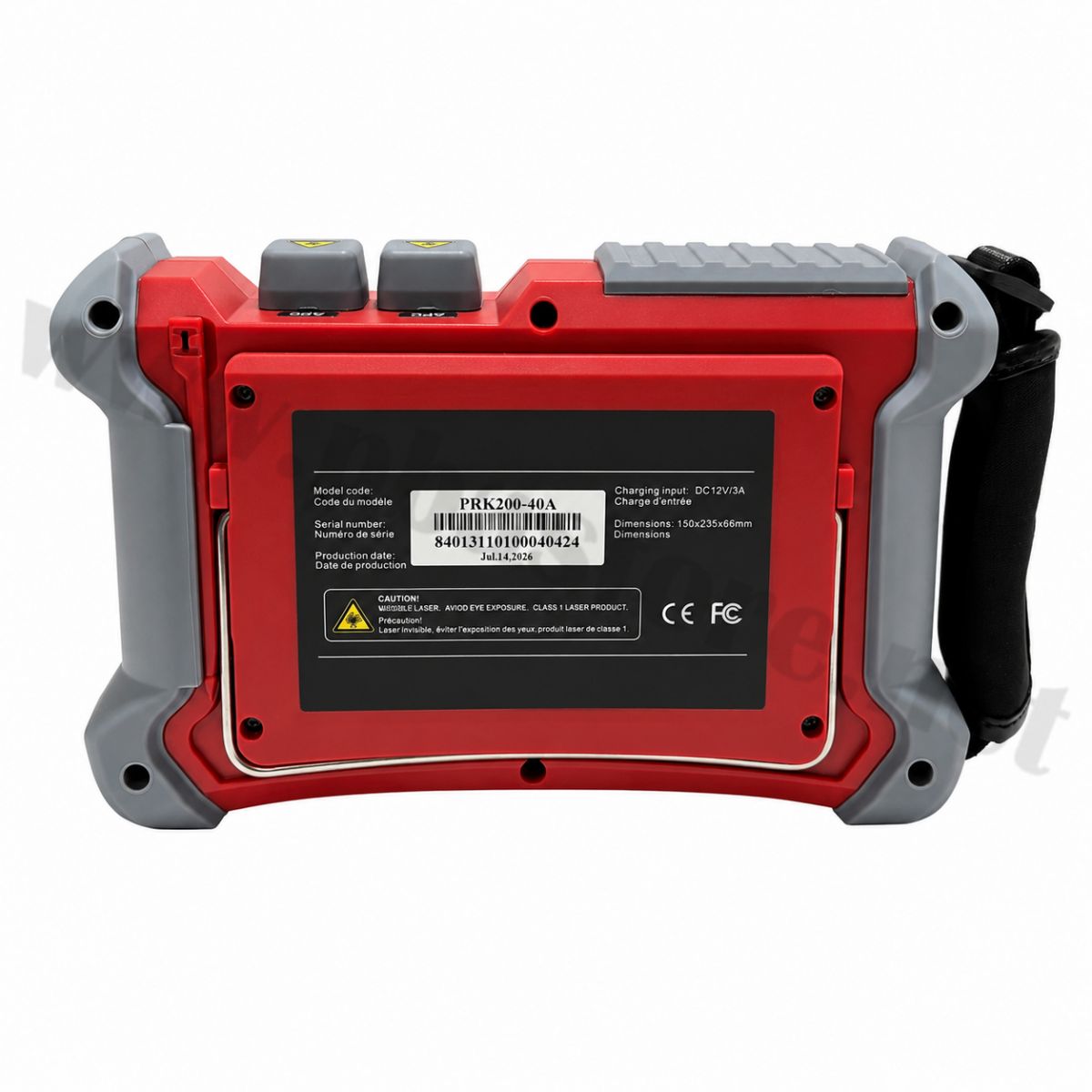

-ขนาดตัวเครื่อง 65 × 150 × 235 มม.

-ช่วงอุณหภูมิใช้งาน 0–45°C

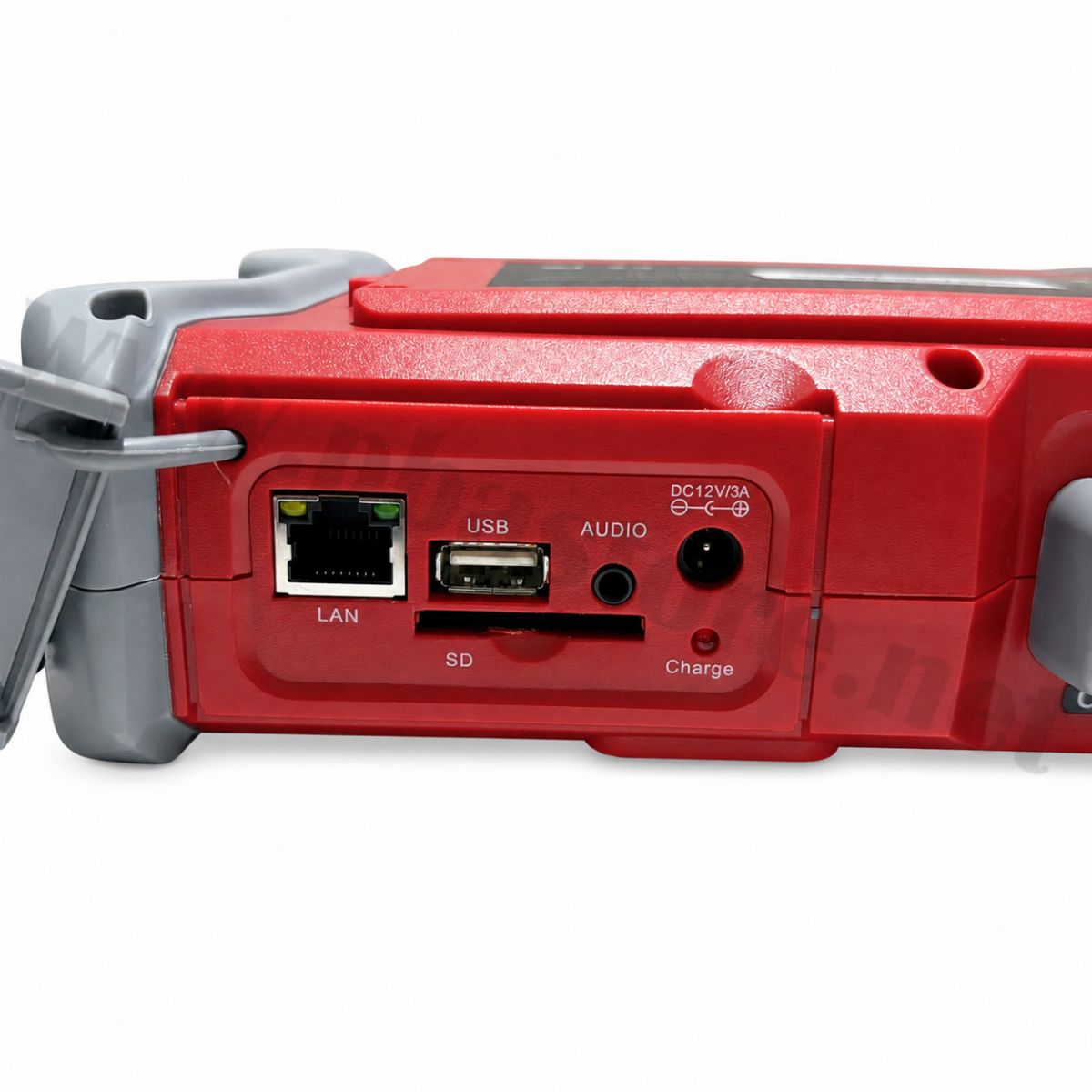

-ใช้แหล่งจ่ายไฟ DC 12V/3A

คุณสมบัติด้าน OCID

-ระบุสายไฟเบอร์ออปติกได้ในระยะไกล สูงสุด 40KM

-รองรับการตรวจสอบสภาพสายที่หลากหลาย รวมถึงกรณีปลายสายเป็น APC หรือกรณีสายขาด

-ตรวจสอบสายแบบ ไม่ทำลายสาย (Non-Destructive Testing)

-สามารถระบุสายได้รวดเร็วและมีความแม่นยำสูง

-รองรับการค้นหาและระบุตำแหน่งสายเป้าหมายแบบ อัตโนมัติหรือด้วยตนเอง

-ใช้สัญญาณเสียงและภาพช่วยในการระบุสายไฟเบอร์ที่ต้องการ

คุณสมบัติด้าน OTDR

-รองรับการทดสอบแบบ Dual Wavelength 1310/1550nm

-Dynamic Range สูงสุด 32/30dB

-รองรับระยะการทดสอบ 0.3–180KM

-รองรับการทดสอบสายแบบ Single-Fiber

-เหมาะสำหรับงานทดสอบระบบ FTTx

-ปรับ Pulse Width ได้ตั้งแต่ 5–20,480ns

-Sampling Resolution 0.125–8m

-Loss Resolution 0.001dB

-Event Blind Zone เพียง 2.5m

-Attenuation Blind Zone 15m

-รองรับหัวต่อแบบ FC/UPC

-จัดเก็บ Trace ผ่าน SD Card 8GB ได้มากกว่า 10,000 รายการ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

1. เตรียมเครื่องและสายไฟเบอร์

ตรวจสอบตัวเครื่อง แบตเตอรี่ และหัวต่อไฟเบอร์ให้พร้อมใช้งาน

เปิดเครื่องและเข้าสู่หน้าจอสัมผัสขนาด 5.6 นิ้ว

เลือกโหมดการทำงานให้ตรงกับลักษณะงาน ได้แก่ OCID หรือ OTDR

ตรวจสอบให้แน่ใจว่าหัวต่อและพอร์ตไฟเบอร์สะอาดก่อนเชื่อมต่อ

2. การระบุสายด้วย OCID

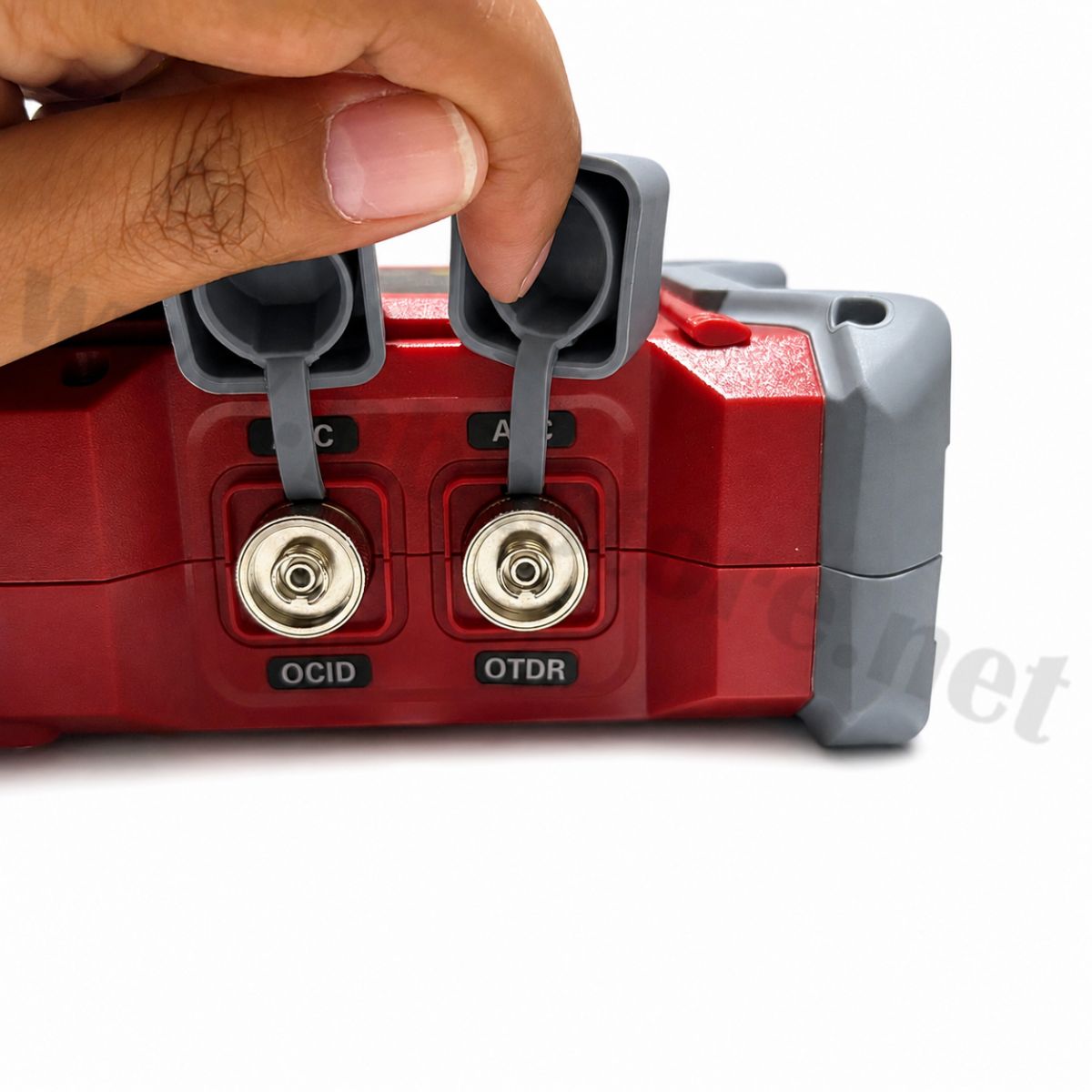

เชื่อมต่อสายไฟเบอร์ที่ต้องการตรวจสอบเข้ากับพอร์ตสำหรับฟังก์ชัน OCID

เลือกโหมด OCID / Optical Cable Census

เริ่มการตรวจสอบเพื่อค้นหาสายเป้าหมาย

สามารถใช้การระบุสายแบบ อัตโนมัติหรือด้วยตนเอง โดยอาศัยสัญญาณเสียงและภาพจากเครื่อง

ฟังก์ชัน OCID รองรับการระบุสายระยะไกลสูงสุด 40KM และสามารถทำงานในสภาพสายที่ปลายเป็น APC หรือกรณีสายขาดได้

3. การตรวจสอบสายด้วย OTDR

เชื่อมต่อสายไฟเบอร์เข้ากับพอร์ต FC/UPC ของ OTDR

เลือกความยาวคลื่นที่ต้องการทดสอบ 1310nm หรือ 1550nm

กำหนดระยะทดสอบและ Pulse Width ให้เหมาะสมกับความยาวของสาย

เริ่มการทดสอบเพื่อวิเคราะห์ลักษณะของสายไฟเบอร์และจุดผิดปกติ

OTDR รองรับระยะการวัดตั้งแต่ 0.3–180KM และ Dynamic Range 32/30dB ตามรุ่นและความยาวคลื่นที่กำหนด

4. ตรวจสอบและบันทึกผล

ดูผลการทดสอบและ Trace ผ่านหน้าจอสัมผัส

ตรวจสอบข้อมูลที่เกี่ยวข้องกับระยะทาง การสูญเสีย และเหตุการณ์บนเส้นใย

บันทึก Trace ลงใน SD Card 8GB ซึ่งรองรับการจัดเก็บมากกว่า 10,000 รายการ

5. การใช้ VFL

ใช้ฟังก์ชัน VFL (Visual Fault Locator) สำหรับช่วยตรวจสอบและค้นหาความผิดปกติของสายไฟเบอร์ด้วยแสงเลเซอร์ที่มองเห็นได้

เหมาะสำหรับการตรวจสอบสายเบื้องต้นและช่วยระบุตำแหน่งปัญหาในช่วงใกล้

เอกสารที่แนบมาไม่ได้ระบุรายละเอียดทางเทคนิคของ VFL เช่น กำลังแสงหรือระยะตรวจสอบ จึงไม่ควรระบุค่าดังกล่าวเพิ่มเติม

6. หลังใช้งาน

หยุดการทดสอบและถอดสายไฟเบอร์ออกอย่างระมัดระวัง

ปิดฝาป้องกันพอร์ตและทำความสะอาดหัวต่อก่อนจัดเก็บ

สำรองข้อมูล Trace ที่สำคัญจาก SD Card ตามความเหมาะสม

จัดเก็บเครื่องในกระเป๋าหรือพื้นที่ที่เหมาะสมเพื่อป้องกันความเสียหาย

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

-รวม OCID และ OTDR ในเครื่องเดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องพกพาสำหรับงานตรวจสอบและบำรุงรักษาเครือข่ายไฟเบอร์

-ระบุสายได้รวดเร็วและแม่นยำ พร้อมรองรับการตรวจสอบแบบไม่ทำลายสาย (Non-Destructive Testing)

-รองรับระยะ OCID สูงสุด 40KM เหมาะกับงานตรวจสอบสายไฟเบอร์ในระยะไกล

-OTDR รองรับ 2 ความยาวคลื่น 1310/1550nm และ Dynamic Range 32/30dB

-รองรับระยะทดสอบ OTDR สูงสุด 180KM เหมาะสำหรับงานตรวจสอบโครงข่ายไฟเบอร์ระยะไกล

-จัดเก็บผลการทดสอบได้จำนวนมาก ผ่าน SD Card 8GB รองรับมากกว่า 10,000 Trace

-แบตเตอรี่ใช้งานต่อเนื่อง ≥8 ชั่วโมง ช่วยให้เหมาะกับการทำงานภาคสนาม

ประโยชน์ในการใช้งาน

-ใช้สำหรับ ระบุสายไฟเบอร์ออปติกที่ต้องการ ในกรณีที่มีสายจำนวนมากในพื้นที่เดียวกัน

-ใช้สำหรับ ตรวจสอบคุณภาพและวิเคราะห์ปัญหาของสายไฟเบอร์ เช่น การสูญเสียหรือเหตุการณ์ผิดปกติบนเส้นใย

-เหมาะสำหรับงาน ติดตั้ง ตรวจรับระบบ ตรวจสอบ และบำรุงรักษา เครือข่ายไฟเบอร์ออปติก

-ช่วยให้ช่างสามารถทำงานตรวจสอบสายและจัดการปัญหาได้สะดวกขึ้น โดยไม่จำเป็นต้องพกเครื่องมือหลายชนิด

-เหมาะสำหรับงาน FTTx และงานตรวจสอบโครงข่ายไฟเบอร์ระยะไกล

ข้อควรระวัง

-ตรวจสอบและทำความสะอาด หัวต่อไฟเบอร์และพอร์ต Optical Connector ก่อนใช้งาน เพื่อป้องกันสิ่งสกปรกส่งผลต่อการวัด

-ตรวจสอบให้แน่ใจว่าเลือก 1310nm หรือ 1550nm และตั้งค่าระยะทดสอบให้เหมาะสมกับสายที่ต้องการตรวจสอบ

-ห้ามมองเข้าไปในพอร์ตหรือปลายสายไฟเบอร์โดยตรงขณะอุปกรณ์กำลังทำงาน โดยเฉพาะเมื่อมีแหล่งกำเนิดแสงจากระบบเชื่อมต่ออยู่

-ระมัดระวังหัวต่อ FC/APC และ FC/UPC ไม่ให้เกิดการกระแทกหรือปนเปื้อน

-ไม่ควรดัด งอ หรือดึงสายไฟเบอร์แรงเกินไปขณะทดสอบ

-หลีกเลี่ยงการใช้งานนอกช่วงอุณหภูมิที่ระบุในเอกสาร คือ 0–45°C

-หลังใช้งานควรปิดฝาป้องกันพอร์ตและจัดเก็บเครื่องในที่เหมาะสม เพื่อป้องกันฝุ่น ความชื้น และความเสียหาย

-สำหรับฟังก์ชัน VFL เอกสารที่แนบมาไม่ได้ระบุรายละเอียดทางเทคนิค จึงควรปฏิบัติตามคู่มือของผู้ผลิตเกี่ยวกับการใช้งาน VFL โดยเฉพาะเรื่องความปลอดภัยของแสงเลเซอร์

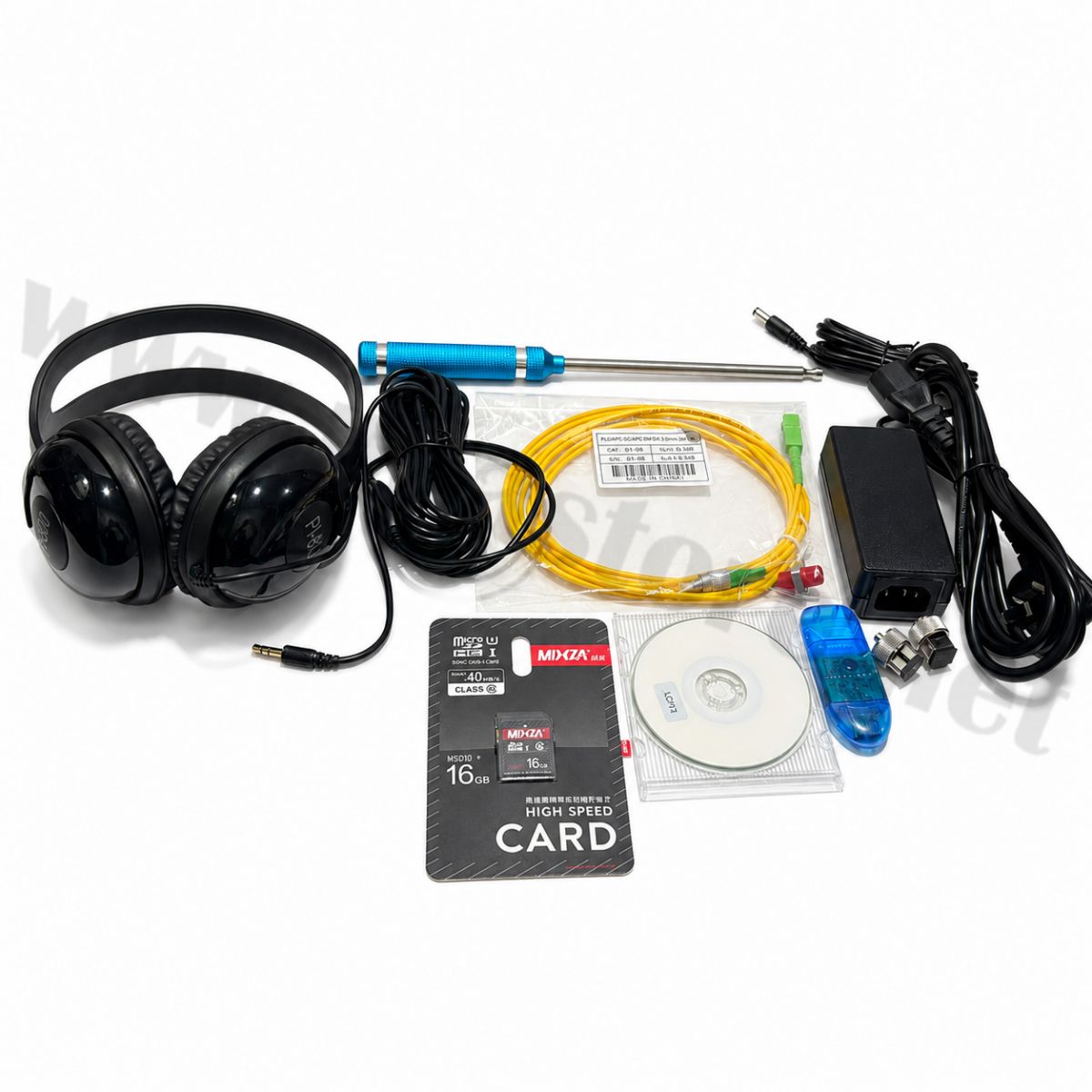

อุปกรณ์ที่จะได้รับ

1) เครื่อง TRK200 พร้อมแบตเตอรี่ x1

2) อะแดปเตอร์ AC/DC (12V/3A) x1

3) สาย Patch Cord FC/APC-SC/APC ความยาว 3 เมตร x1

4) หูฟังสำหรับรับฟังเสียงเคาะ (Knocking Sound) x1

5) อุปกรณ์เคาะ (แท่งเคาะ/Percussion Rod) x1

6) อะแดปเตอร์ FC/FC x1

7) Connector for OTDR x2

8) Micro SD Card 16GB x1

9) SD Card Reader x1

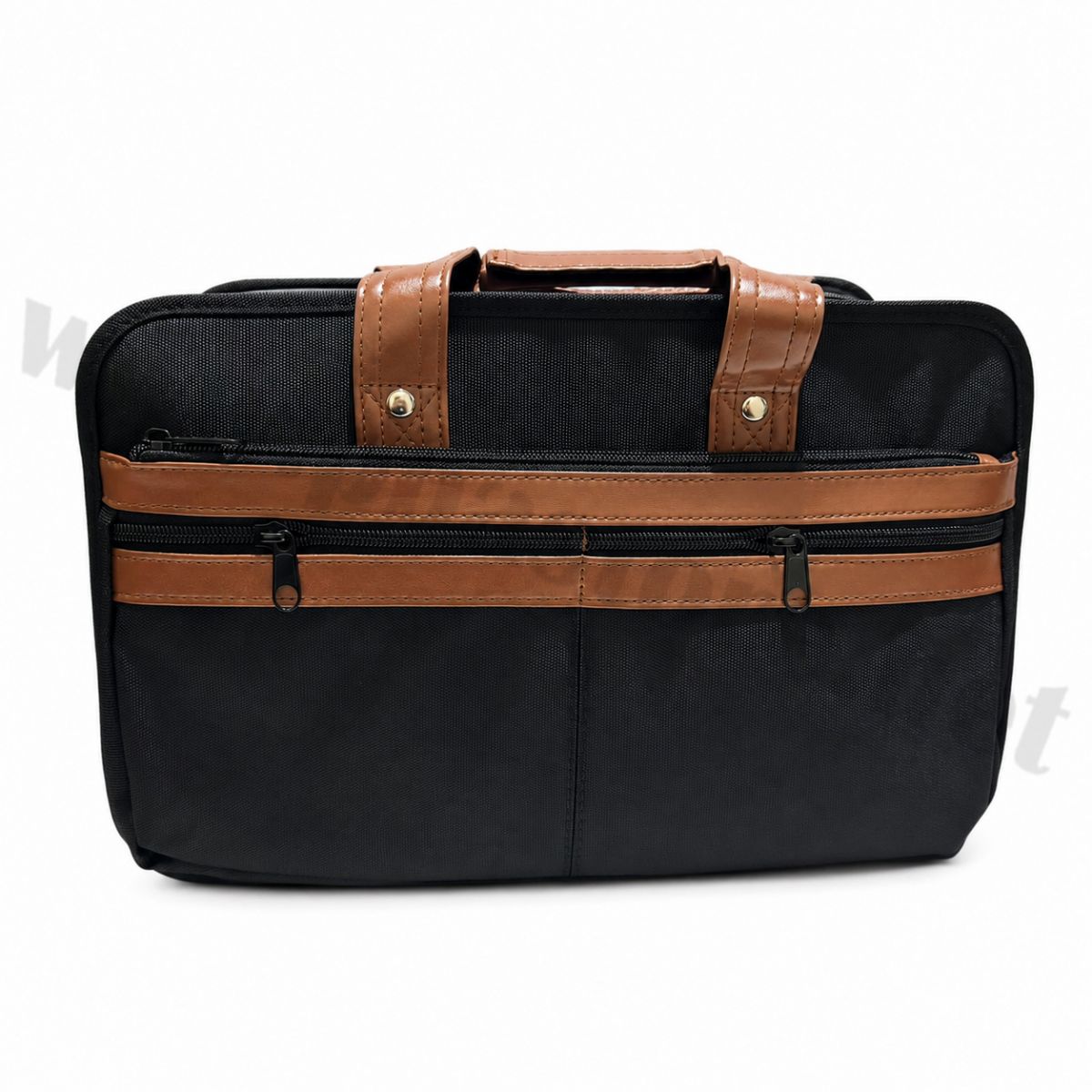

10) กระเป๋านุ่มพร้อมสายสะพาย x1

11) คู่มือการใช้งานและใบรับรองการสอบเทียบ x1

tags : เครื่องระบุสายไฟเบอร์ออปติก, Optical Cable Identifier, OCID, OTDR, OTDR 40KM, OTDR 180KM, PRK200-40A, Fiber Optic, Fiber Optic Tester, Fiber Optic Test, Fiber Tester, เครื่องทดสอบไฟเบอร์, เครื่องเทสไฟเบอร์, เครื่องมือไฟเบอร์, งานติดตั้ง Fiber, งานบำรุงรักษา Fiber, ตรวจสอบสาย Fiber, ทดสอบสาย Fiber, FTTx, 1310nm, 1550nm, VFL, Fiber Optic Network, Optical Fiber, Fiber Optic Tool

📢 ติดตามโปรโมชั่นทั้งหมด WWW.PBASUPPLY.NET

☎ ติดต่อซื้อสินค้าที่นี่

065-862-4063 (Sale โอ๊ต)

@pbasupply4

Watcharapong.pbasupply@gmail.com

090-987-3656 (Sale ธิป)

@pbasupply

thanathip.pbasupply@gmail.com

080-635-2686 (Sale ตี๋)

@peeranun8336

pichit.pbasupply@gmail.com

จำหน่ายอุปกรณ์ไฟเบอร์ออฟติก กล้องวงจรปิด เครื่องมือช่าง

สินค้าที่เกี่ยวข้อง

เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 40KM พร้อม OTDR 1310/1550nm Dynamic Range 32/30dB ระยะทดสอบสูงสุด 180KM และ VFL รุ่น PRK200-40A

เครื่องระบุสายไฟเบอร์ออปติก, Optical Cable Identifier, OCID, OTDR, OTDR 40KM, OTDR 180KM, PRK200-40A, Fiber Optic, Fiber Optic Tester, Fiber Optic Test, Fiber Tester, เครื่องทดสอบไฟเบอร์, เครื่องเทสไฟเบอร์, เครื่องมือไฟเบอร์, งานติดตั้ง Fiber, งานบำรุงรักษา Fiber, ตรวจสอบสาย Fiber, ทดสอบสาย Fiber, FTTx, 1310nm, 1550nm, VFL, Fiber Optic Network, Optical Fiber, Fiber Optic Tool เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 40KM พร้อม OTDR 1310/1550nm Dynamic Range 32/30dB ระยะทดสอบสูงสุด 180KM และ VFL รุ่น PRK200-40A เป็นเครื่องมือสำหรับงานตรวจสอบและบำรุงรักษาโครงข่ายไฟเบอร์ออปติกที่รวมความสามารถของ OCID และ OTDR ไว้ในเครื่องเดียว ช่วยให้สามารถระบุสายไฟเบอร์ที่ต้องการได้อย่างรวดเร็วแบบไม่ทำลายสาย พร้อมตรวจสอบคุณภาพและค้นหาจุดผิดปกติของสายด้วย OTDR รองรับการทดสอบ 2 ความยาวคลื่น 1310/1550nm และมีระยะการทดสอบสูงสุดถึง 180KM จึงเหมาะสำหรับงานติดตั้ง ตรวจรับระบบ ตรวจสอบสาย และงานบำรุงรักษาโครงข่ายไฟเบอร์ออปติก ตัวเครื่องมาพร้อมหน้าจอสัมผัสขนาด 5.6 นิ้ว แบตเตอรี่ลิเธียม 7.4V 8Ah ใช้งานต่อเนื่องได้ไม่น้อยกว่า 8 ชั่วโมง และรองรับการจัดเก็บผลการทดสอบผ่าน SD Card ได้มากกว่า 10,000 Trace ช่วยลดจำนวนอุปกรณ์ที่ต้องพกพาและเพิ่มความสะดวกในการทำงานภาคสนาม ราคา 52,000 บาท รุ่น :PRK200-40A(รหัสสินค้า :P06050) คุณสมบัติสินค้า -หน้าจอสัมผัสขนาดใหญ่ 5.6 นิ้ว -แบตเตอรี่ลิเธียม 7.4V 8Ah -ใช้งานต่อเนื่องได้ ไม่น้อยกว่า 8 ชั่วโมง -น้ำหนักประมาณ 1.5 กก. รวมแบตเตอรี่ -ขนาดตัวเครื่อง 65 × 150 × 235 มม. -ช่วงอุณหภูมิใช้งาน 0–45°C -ใช้แหล่งจ่ายไฟ DC 12V/3A คุณสมบัติด้าน OCID -ระบุสายไฟเบอร์ออปติกได้ในระยะไกล สูงสุด 40KM -รองรับการตรวจสอบสภาพสายที่หลากหลาย รวมถึงกรณีปลายสายเป็น APC หรือกรณีสายขาด -ตรวจสอบสายแบบ ไม่ทำลายสาย (Non-Destructive Testing) -สามารถระบุสายได้รวดเร็วและมีความแม่นยำสูง -รองรับการค้นหาและระบุตำแหน่งสายเป้าหมายแบบ อัตโนมัติหรือด้วยตนเอง -ใช้สัญญาณเสียงและภาพช่วยในการระบุสายไฟเบอร์ที่ต้องการ คุณสมบัติด้าน OTDR -รองรับการทดสอบแบบ Dual Wavelength 1310/1550nm -Dynamic Range สูงสุด 32/30dB -รองรับระยะการทดสอบ 0.3–180KM -รองรับการทดสอบสายแบบ Single-Fiber -เหมาะสำหรับงานทดสอบระบบ FTTx -ปรับ Pulse Width ได้ตั้งแต่ 5–20,480ns -Sampling Resolution 0.125–8m -Loss Resolution 0.001dB -Event Blind Zone เพียง 2.5m -Attenuation Blind Zone 15m -รองรับหัวต่อแบบ FC/UPC -จัดเก็บ Trace ผ่าน SD Card 8GB ได้มากกว่า 10,000 รายการ ดาวน์โหลดข้อมูลไฟล์ Datasheet แนะนำวิธีการใช้งาน 1. เตรียมเครื่องและสายไฟเบอร์ ตรวจสอบตัวเครื่อง แบตเตอรี่ และหัวต่อไฟเบอร์ให้พร้อมใช้งาน เปิดเครื่องและเข้าสู่หน้าจอสัมผัสขนาด 5.6 นิ้ว เลือกโหมดการทำงานให้ตรงกับลักษณะงาน ได้แก่ OCID หรือ OTDR ตรวจสอบให้แน่ใจว่าหัวต่อและพอร์ตไฟเบอร์สะอาดก่อนเชื่อมต่อ 2. การระบุสายด้วย OCID เชื่อมต่อสายไฟเบอร์ที่ต้องการตรวจสอบเข้ากับพอร์ตสำหรับฟังก์ชัน OCID เลือกโหมด OCID / Optical Cable Census เริ่มการตรวจสอบเพื่อค้นหาสายเป้าหมาย สามารถใช้การระบุสายแบบ อัตโนมัติหรือด้วยตนเอง โดยอาศัยสัญญาณเสียงและภาพจากเครื่อง ฟังก์ชัน OCID รองรับการระบุสายระยะไกลสูงสุด 40KM และสามารถทำงานในสภาพสายที่ปลายเป็น APC หรือกรณีสายขาดได้ 3. การตรวจสอบสายด้วย OTDR เชื่อมต่อสายไฟเบอร์เข้ากับพอร์ต FC/UPC ของ OTDR เลือกความยาวคลื่นที่ต้องการทดสอบ 1310nm หรือ 1550nm กำหนดระยะทดสอบและ Pulse Width ให้เหมาะสมกับความยาวของสาย เริ่มการทดสอบเพื่อวิเคราะห์ลักษณะของสายไฟเบอร์และจุดผิดปกติ OTDR รองรับระยะการวัดตั้งแต่ 0.3–180KM และ Dynamic Range 32/30dB ตามรุ่นและความยาวคลื่นที่กำหนด 4. ตรวจสอบและบันทึกผล ดูผลการทดสอบและ Trace ผ่านหน้าจอสัมผัส ตรวจสอบข้อมูลที่เกี่ยวข้องกับระยะทาง การสูญเสีย และเหตุการณ์บนเส้นใย บันทึก Trace ลงใน SD Card 8GB ซึ่งรองรับการจัดเก็บมากกว่า 10,000 รายการ 5. การใช้ VFL ใช้ฟังก์ชัน VFL (Visual Fault Locator) สำหรับช่วยตรวจสอบและค้นหาความผิดปกติของสายไฟเบอร์ด้วยแสงเลเซอร์ที่มองเห็นได้ เหมาะสำหรับการตรวจสอบสายเบื้องต้นและช่วยระบุตำแหน่งปัญหาในช่วงใกล้ เอกสารที่แนบมาไม่ได้ระบุรายละเอียดทางเทคนิคของ VFL เช่น กำลังแสงหรือระยะตรวจสอบ จึงไม่ควรระบุค่าดังกล่าวเพิ่มเติม 6. หลังใช้งาน หยุดการทดสอบและถอดสายไฟเบอร์ออกอย่างระมัดระวัง ปิดฝาป้องกันพอร์ตและทำความสะอาดหัวต่อก่อนจัดเก็บ สำรองข้อมูล Trace ที่สำคัญจาก SD Card ตามความเหมาะสม จัดเก็บเครื่องในกระเป๋าหรือพื้นที่ที่เหมาะสมเพื่อป้องกันความเสียหาย Diagram (แผนภาพการเชื่อมต่อ) ข้อดี -รวม OCID และ OTDR ในเครื่องเดียว ช่วยลดจำนวนอุปกรณ์ที่ต้องพกพาสำหรับงานตรวจสอบและบำรุงรักษาเครือข่ายไฟเบอร์ -ระบุสายได้รวดเร็วและแม่นยำ พร้อมรองรับการตรวจสอบแบบไม่ทำลายสาย (Non-Destructive Testing) -รองรับระยะ OCID สูงสุด 40KM เหมาะกับงานตรวจสอบสายไฟเบอร์ในระยะไกล -OTDR รองรับ 2 ความยาวคลื่น 1310/1550nm และ Dynamic Range 32/30dB -รองรับระยะทดสอบ OTDR สูงสุด 180KM เหมาะสำหรับงานตรวจสอบโครงข่ายไฟเบอร์ระยะไกล -จัดเก็บผลการทดสอบได้จำนวนมาก ผ่าน SD Card 8GB รองรับมากกว่า 10,000 Trace -แบตเตอรี่ใช้งานต่อเนื่อง ≥8 ชั่วโมง ช่วยให้เหมาะกับการทำงานภาคสนาม ประโยชน์ในการใช้งาน -ใช้สำหรับ ระบุสายไฟเบอร์ออปติกที่ต้องการ ในกรณีที่มีสายจำนวนมากในพื้นที่เดียวกัน -ใช้สำหรับ ตรวจสอบคุณภาพและวิเคราะห์ปัญหาของสายไฟเบอร์ เช่น การสูญเสียหรือเหตุการณ์ผิดปกติบนเส้นใย -เหมาะสำหรับงาน ติดตั้ง ตรวจรับระบบ ตรวจสอบ และบำรุงรักษา เครือข่ายไฟเบอร์ออปติก -ช่วยให้ช่างสามารถทำงานตรวจสอบสายและจัดการปัญหาได้สะดวกขึ้น โดยไม่จำเป็นต้องพกเครื่องมือหลายชนิด -เหมาะสำหรับงาน FTTx และงานตรวจสอบโครงข่ายไฟเบอร์ระยะไกล ข้อควรระวัง -ตรวจสอบและทำความสะอาด หัวต่อไฟเบอร์และพอร์ต Optical Connector ก่อนใช้งาน เพื่อป้องกันสิ่งสกปรกส่งผลต่อการวัด -ตรวจสอบให้แน่ใจว่าเลือก 1310nm หรือ 1550nm และตั้งค่าระยะทดสอบให้เหมาะสมกับสายที่ต้องการตรวจสอบ -ห้ามมองเข้าไปในพอร์ตหรือปลายสายไฟเบอร์โดยตรงขณะอุปกรณ์กำลังทำงาน โดยเฉพาะเมื่อมีแหล่งกำเนิดแสงจากระบบเชื่อมต่ออยู่ -ระมัดระวังหัวต่อ FC/APC และ FC/UPC ไม่ให้เกิดการกระแทกหรือปนเปื้อน -ไม่ควรดัด งอ หรือดึงสายไฟเบอร์แรงเกินไปขณะทดสอบ -หลีกเลี่ยงการใช้งานนอกช่วงอุณหภูมิที่ระบุในเอกสาร คือ 0–45°C -หลังใช้งานควรปิดฝาป้องกันพอร์ตและจัดเก็บเครื่องในที่เหมาะสม เพื่อป้องกันฝุ่น ความชื้น และความเสียหาย -สำหรับฟังก์ชัน VFL เอกสารที่แนบมาไม่ได้ระบุรายละเอียดทางเทคนิค จึงควรปฏิบัติตามคู่มือของผู้ผลิตเกี่ยวกับการใช้งาน VFL โดยเฉพาะเรื่องความปลอดภัยของแสงเลเซอร์ อุปกรณ์ที่จะได้รับ 1) เครื่อง TRK200 พร้อมแบตเตอรี่ x1 2) อะแดปเตอร์ AC/DC (12V/3A) x1 3) สาย Patch Cord FC/APC-SC/APC ความยาว 3 เมตร x1 4) หูฟังสำหรับรับฟังเสียงเคาะ (Knocking Sound) x1 5) อุปกรณ์เคาะ (แท่งเคาะ/Percussion Rod) x1 6) อะแดปเตอร์ FC/FC x1 7) Connector for OTDR x2 8) Micro SD Card 16GB x1 9) SD Card Reader x1 10) กระเป๋านุ่มพร้อมสายสะพาย x1 11) คู่มือการใช้งานและใบรับรองการสอบเทียบ x1 tags : เครื่องระบุสายไฟเบอร์ออปติก, Optical Cable Identifier, OCID, OTDR, OTDR 40KM, OTDR 180KM, PRK200-40A, Fiber Optic, Fiber Optic Tester, Fiber Optic Test, Fiber Tester, เครื่องทดสอบไฟเบอร์, เครื่องเทสไฟเบอร์, เครื่องมือไฟเบอร์, งานติดตั้ง Fiber, งานบำรุงรักษา Fiber, ตรวจสอบสาย Fiber, ทดสอบสาย Fiber, FTTx, 1310nm, 1550nm, VFL, Fiber Optic Network, Optical Fiber, Fiber Optic Tool

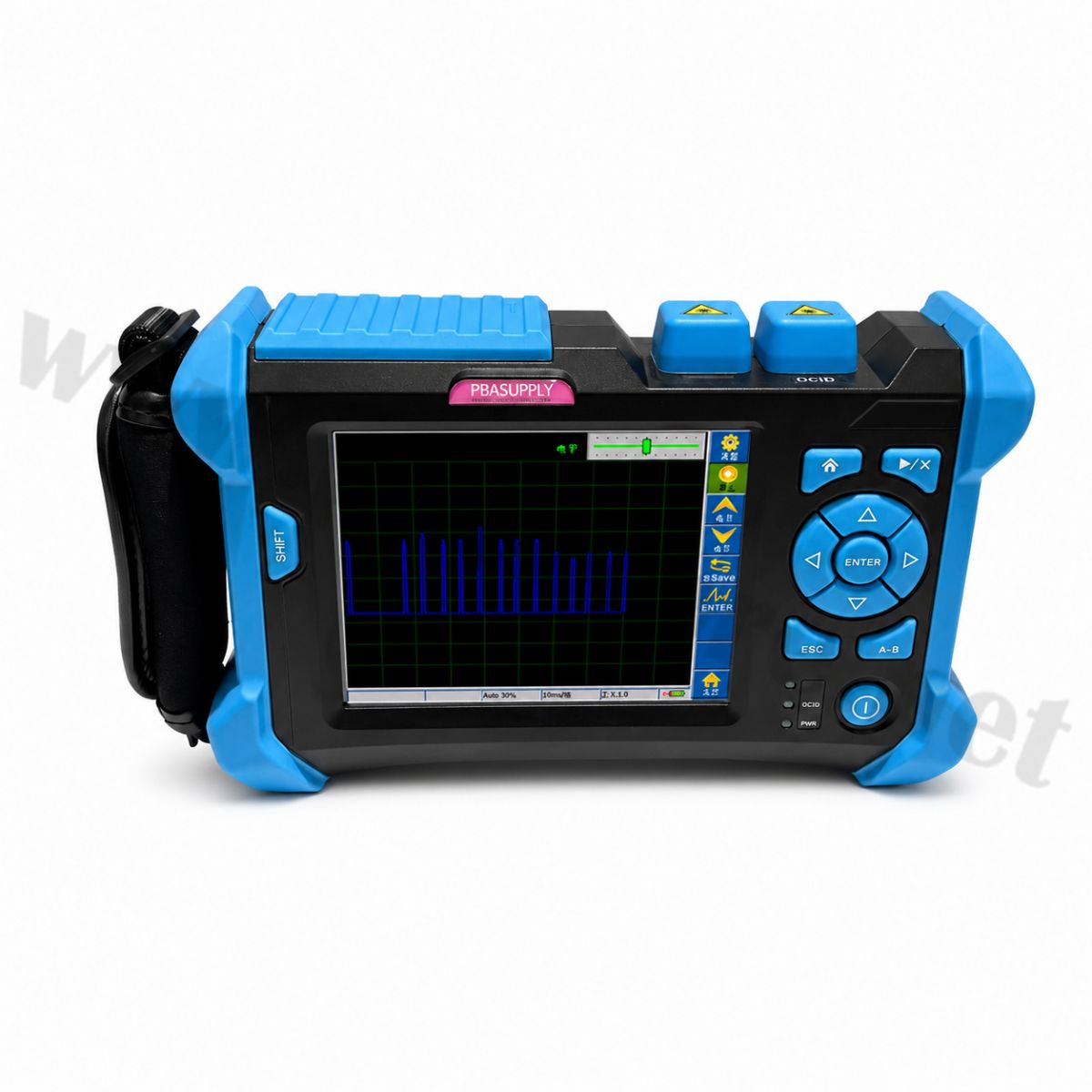

เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 40KM ไม่ต้องใช้ Reflector Box รุ่น PK200-40N เครื่องมือสำหรับตรวจสอบและระบุสายไฟเบอร์ออปติกที่ต้องการในระบบ โดยอาศัยการตรวจจับแรงสั่นสะเทือนทางกลของสายไฟเบอร์

Optical Cable Identifier, OCID, เครื่องระบุสายไฟเบอร์ออปติก, เครื่องค้นหาสายไฟเบอร์, เครื่องระบุสาย Fiber Optic, เครื่องตรวจสอบสายไฟเบอร์, Optical Cable Identifier 40KM, OCID 40KM, PK200-40N, เครื่องทดสอบไฟเบอร์ออปติก, Fiber Optic Tester, Fiber Optic Cable Locator, Fiber Cable Identifier, เครื่องมือช่างไฟเบอร์, อุปกรณ์ทดสอบไฟเบอร์, เครื่องมือ Fiber Optic, ตรวจสอบสาย Fiber Optic, ค้นหาสาย Fiber Optic, ระบุสายไฟเบอร์, ตรวจสอบโครงข่ายไฟเบอร์, งานติดตั้ง Fiber Optic, งานบำรุงรักษา Fiber Optic, Optical Cable Census Instrument เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 40KM ไม่ต้องใช้ Reflector Box รุ่น PK200-40N เครื่องมือสำหรับตรวจสอบและระบุสายไฟเบอร์ออปติกที่ต้องการในระบบ โดยอาศัยการตรวจจับแรงสั่นสะเทือนทางกลของสายไฟเบอร์ ช่วยให้ช่างสามารถค้นหาและแยกสายเป้าหมายได้อย่างแม่นยำ แม้ในสภาพแวดล้อมที่มีสายจำนวนมากหรือสายมีสภาพปลายทางแตกต่างกัน เช่น PC, APC หรือสายขาด รองรับการตรวจสอบระยะไกลสูงสุด 40 กิโลเมตร พร้อมระบบแสดงผลทั้งภาพและเสียง สามารถเลือกโหมดการทำงานแบบอัตโนมัติหรือแบบแมนนวล และเป็นการตรวจสอบแบบไม่ทำลายสาย จึงเหมาะสำหรับงานติดตั้ง ตรวจสอบ และบำรุงรักษาโครงข่ายไฟเบอร์ออปติก โดยข้อมูลในเอกสารระบุรุ่น TK200-40/N ซึ่งเป็นรุ่นระยะทดสอบ 40 กม. และรองรับการตรวจสอบสายที่ปลายเป็น APC หรือแม้แต่กรณีสายขาดได้ ราคา 45,500 บาท รุ่น :PK200-40N(รหัสสินค้า :P06049) คุณสมบัติสินค้า -รองรับการตรวจสอบสายไฟเบอร์ระยะไกลสูงสุด 40 กม. เหมาะสำหรับงานตรวจสอบโครงข่ายไฟเบอร์ออปติกในระยะไกล -ตรวจจับแรงสั่นสะเทือนทางกลของสายไฟเบอร์ เพื่อช่วยระบุและค้นหาสายเป้าหมายได้อย่างแม่นยำ -รองรับสภาพสายหลากหลาย สามารถตรวจสอบได้แม้ปลายสายเป็น PC, APC หรือกรณีสายขาด -ระบบตรวจสอบแบบไม่ทำลายสาย (Non-destructive Testing) ไม่จำเป็นต้องตัดหรือทำลายสายไฟเบอร์ระหว่างการตรวจสอบ -แสดงผลได้ทั้งภาพและเสียง โดยหน้าจอสามารถแสดงผลแบบกราฟแท่งหรือรูปแบบคล้ายคลื่นไฟฟ้าหัวใจ และมีเสียงแสดงระดับการรบกวน -เลือกโหมดการทำงานได้ทั้งอัตโนมัติและแมนนวล ช่วยให้เหมาะกับลักษณะงานของผู้ใช้งาน -หน้าจอสัมผัสขนาด 5.6 นิ้ว พร้อมปุ่มควบคุม ใช้งานและควบคุมเครื่องได้สะดวก -รองรับโหมดประหยัดพลังงาน ช่วยยืดระยะเวลาการใช้งาน -ความแม่นยำในการระบุสายสูง เหมาะสำหรับการค้นหาสายเป้าหมายท่ามกลางสภาพแวดล้อมที่มีความซับซ้อน -อินเทอร์เฟซไฟเบอร์แบบ FC/APC ตามข้อมูลทางเทคนิคในเอกสาร -ใช้แบตเตอรี่ลิเธียม 7.4V 10.4Ah สามารถทำงานต่อเนื่องได้ตั้งแต่ 10 ชั่วโมงขึ้นไป -รองรับอุณหภูมิการทำงาน 0–45°C และอุณหภูมิในการจัดเก็บ -20–55°C -น้ำหนักประมาณ 1.5 กก. รวมแบตเตอรี่ ตัวเครื่องมีขนาด 65 × 150 × 235 มม. ดาวน์โหลดข้อมูลไฟล์ Datasheet แนะนำวิธีการใช้งาน 1.เตรียมเครื่องและสายที่ต้องการตรวจสอบ ตรวจสอบแบตเตอรี่และเปิดเครื่อง จากนั้นเชื่อมต่อสายไฟเบอร์เข้ากับอินเทอร์เฟซที่รองรับตามการติดตั้งของระบบ 2.เลือกโหมดการทำงาน สามารถเลือกใช้งานได้ทั้ง โหมดอัตโนมัติ (Automatic) หรือ โหมดแมนนวล (Manual) ตามลักษณะงาน 3.เริ่มค้นหาสายเป้าหมาย เครื่องจะตรวจจับแรงสั่นสะเทือนทางกลที่เกิดขึ้นบนสายไฟเบอร์ เพื่อช่วยระบุว่าสายใดเป็นสายที่ต้องการตรวจสอบ โดยรองรับการตรวจสอบระยะไกลสูงสุด 40 กม. สำหรับรุ่น TK200-40/N ตามข้อมูลในเอกสาร 4.สังเกตผลการตรวจสอบ ดูผลผ่านหน้าจอสัมผัสขนาด 5.6 นิ้ว โดยสามารถแสดงผลในรูปแบบ กราฟแท่งหรือรูปแบบคลื่นไฟฟ้าหัวใจ พร้อมมีสัญญาณเสียงที่สัมพันธ์กับระดับการรบกวนของสาย 5.ระบุตำแหน่งสายที่ต้องการ ใช้ข้อมูลจากภาพและเสียงเพื่อแยกสายเป้าหมายออกจากสายอื่น โดยเครื่องมีความสามารถในการทำงานในสภาพแวดล้อมที่ซับซ้อน และรองรับกรณีปลายสายเป็น PC, APC หรือสายขาด 6.ตรวจสอบและยืนยันผล เมื่อพบสายเป้าหมาย ให้ตรวจสอบผลซ้ำเพื่อยืนยันความถูกต้องก่อนดำเนินการกับสายจริง เนื่องจากเครื่องรองรับการตรวจสอบแบบ ไม่ทำลายสาย (Non-destructive Testing) Diagram (แผนภาพการเชื่อมต่อ) ข้อดี -ระบุสายไฟเบอร์ได้แม่นยำ ช่วยค้นหาและแยกสายเป้าหมายจากสายจำนวนมากในพื้นที่เดียวกัน -รองรับการตรวจสอบระยะไกลสูงสุด 40 กม. เหมาะสำหรับโครงข่ายไฟเบอร์ที่มีระยะทางยาว -ตรวจสอบแบบไม่ทำลายสาย ช่วยลดความเสี่ยงต่อความเสียหายของสายระหว่างการตรวจสอบ -รองรับสภาพสายที่หลากหลาย สามารถช่วยระบุสายได้แม้ปลายสายเป็น PC, APC หรือกรณีสายขาด -แสดงผลทั้งภาพและเสียง ทำให้ผู้ใช้งานสามารถสังเกตและวิเคราะห์สัญญาณได้สะดวก -ใช้งานได้ทั้งโหมดอัตโนมัติและแมนนวล สามารถเลือกให้เหมาะกับลักษณะงาน ประโยชน์ในการใช้งาน -เหมาะสำหรับ ช่างติดตั้งและบำรุงรักษาระบบ Fiber Optic -ช่วย ค้นหาสายเป้าหมายในพื้นที่ที่มีสายไฟเบอร์จำนวนมาก ลดเวลาในการตรวจสอบและค้นหาสาย -ใช้ในการ ตรวจสอบสายไฟเบอร์ในโครงข่ายระยะไกล โดยรุ่น TK200-40/N รองรับระยะทดสอบ 40 กม. -เหมาะสำหรับงาน ตรวจสอบสายที่มีปัญหา รวมถึงกรณีสายขาดหรือสายที่มีหัวต่อ APC -ช่วยให้การทำงานภาคสนามสะดวกขึ้นด้วย หน้าจอสัมผัส 5.6 นิ้ว และระบบแสดงผลแบบกราฟแท่งหรือรูปแบบคลื่น -ช่วยลดความจำเป็นในการรื้อหรือแยกสายจำนวนมากเพื่อค้นหาสายที่ต้องการ ข้อควรระวัง -ควรใช้งานตาม คู่มือและข้อกำหนดของผู้ผลิต เนื่องจากเอกสารที่แนบมาเป็นข้อมูลคุณสมบัติและทางเทคนิค ไม่ใช่คู่มือการใช้งานโดยละเอียด -ตรวจสอบให้แน่ใจว่าอุปกรณ์และการเชื่อมต่อไฟเบอร์ถูกต้องก่อนเริ่มการตรวจสอบ -ไม่ควรมองเข้าไปในปลายสายไฟเบอร์หรือช่องเชื่อมต่อโดยตรง หากไม่ทราบสถานะของสัญญาณแสง -ควรรักษาความสะอาดของหัวต่อไฟเบอร์และอินเทอร์เฟซ เพื่อช่วยให้การตรวจสอบมีความถูกต้อง -หลีกเลี่ยงการใช้งานนอกช่วงอุณหภูมิที่ระบุ โดยเอกสารกำหนดอุณหภูมิการทำงานไว้ที่ 0–45°C และอุณหภูมิจัดเก็บ -20–55°C -ดูแลแบตเตอรี่ให้มีประจุเพียงพอก่อนนำไปใช้งานภาคสนาม โดยแบตเตอรี่ที่ระบุคือ 7.4V 10.4Ah และรองรับการทำงานต่อเนื่องไม่น้อยกว่า 10 ชั่วโมง -หลีกเลี่ยงการกระแทก ความชื้น และสภาพแวดล้อมที่อาจทำให้ตัวเครื่องหรืออุปกรณ์เชื่อมต่อเสียหาย ไม่ควรสรุปว่าเครื่องสามารถตรวจสอบทุกสภาพสายได้โดยไม่มีข้อจำกัด เพราะเอกสารระบุเพียงความสามารถในการรองรับสภาพปลายสายบางประเภท เช่น PC, APC และสายขาด อุปกรณ์ที่จะได้รับ 1) เครื่อง PK200-40N พร้อมแบตเตอรี่ x1 2) อะแดปเตอร์ AC/DC (12V/3A) x1 3) สาย Patch Cord FC/APC-SC/APC ความยาว 3 เมตร x1 4) หูฟังสำหรับรับฟังเสียงเคาะ (Knocking Sound) x1 5) อุปกรณ์เคาะ (แท่งเคาะ/Percussion Rod) x1 6) อะแดปเตอร์ FC/FC x1 7) Connector for OTDR x1 8) กระเป๋านุ่มพร้อมสายสะพาย x1 9) คู่มือการใช้งานและใบรับรองการสอบเทียบ x1 tags : Optical Cable Identifier, OCID, เครื่องระบุสายไฟเบอร์ออปติก, เครื่องค้นหาสายไฟเบอร์, เครื่องระบุสาย Fiber Optic, เครื่องตรวจสอบสายไฟเบอร์, Optical Cable Identifier 40KM, OCID 40KM, PK200-40N, เครื่องทดสอบไฟเบอร์ออปติก, Fiber Optic Tester, Fiber Optic Cable Locator, Fiber Cable Identifier, เครื่องมือช่างไฟเบอร์, อุปกรณ์ทดสอบไฟเบอร์, เครื่องมือ Fiber Optic, ตรวจสอบสาย Fiber Optic, ค้นหาสาย Fiber Optic, ระบุสายไฟเบอร์, ตรวจสอบโครงข่ายไฟเบอร์, งานติดตั้ง Fiber Optic, งานบำรุงรักษา Fiber Optic, Optical Cable Census Instrument

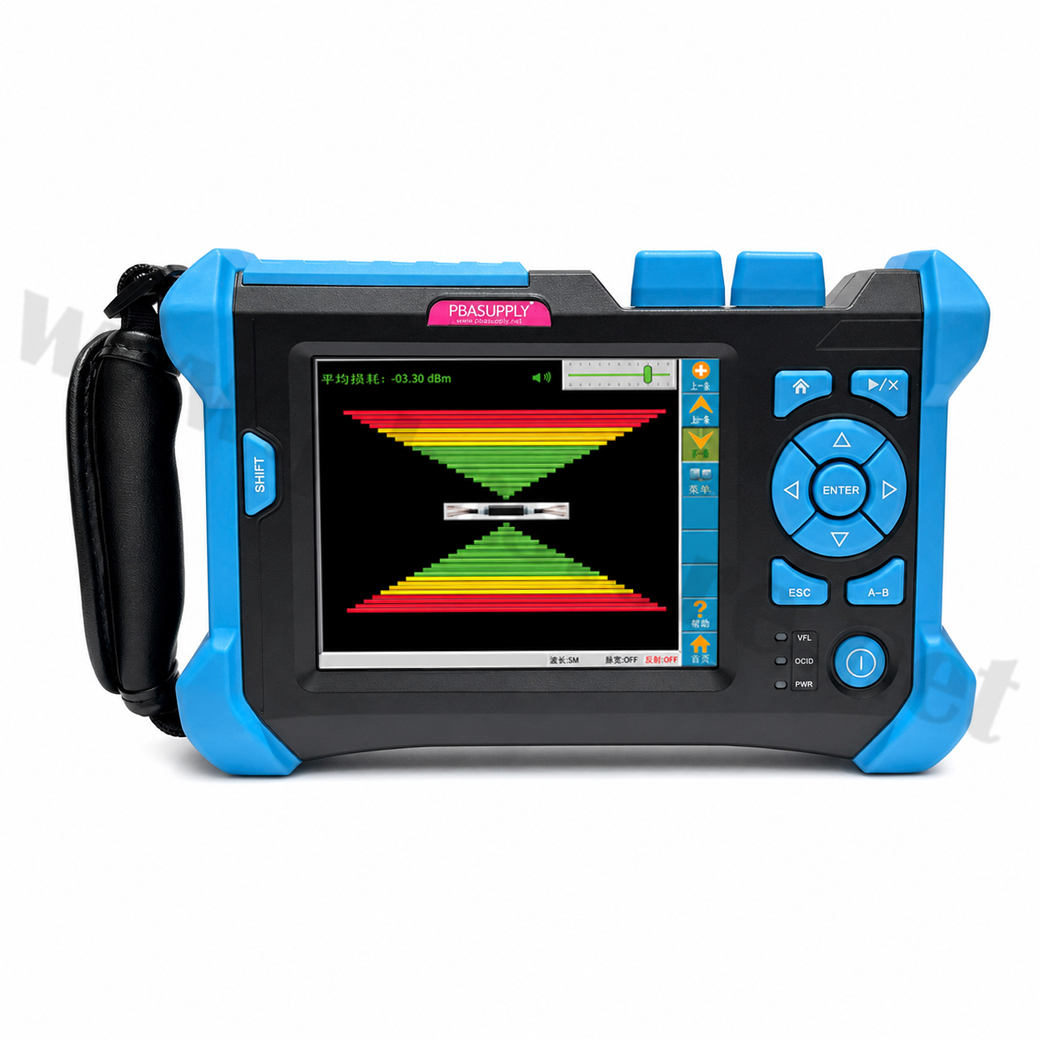

เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 20KM พร้อม VFL และ Reflector Box รุ่น PK100-20N อุปกรณ์สำหรับช่วยตรวจสอบและระบุสายใยแก้วนำแสงได้อย่างมีประสิทธิภาพ

Optical Cable Identifier, OCID, เครื่องระบุสายไฟเบอร์, เครื่องตรวจสอบสายไฟเบอร์, เครื่องระบุสาย Fiber Optic, Fiber Optic Tester, Fiber Optic Identifier, Fiber Cable Identifier, เครื่องทดสอบไฟเบอร์, เครื่องมือไฟเบอร์ออปติก, VFL, Visual Fault Locator, VFL 650nm, Reflector Box, Reflector, Fiber Optic SM, Single Mode, FC/APC, 1550nm, ทดสอบสายไฟเบอร์ 20KM, เครื่องตรวจสาย Fiber 20KM, PK100-20N, งานติดตั้ง Fiber Optic, งานบำรุงรักษา Fiber Optic, อุปกรณ์ช่าง Fiber Optic, เครื่องมือช่างไฟเบอร์, Network Tool, Telecom Tool เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 20KM พร้อม VFL และ Reflector Box รุ่น PK100-20N อุปกรณ์สำหรับช่วยตรวจสอบและระบุสายใยแก้วนำแสงได้อย่างมีประสิทธิภาพ เหมาะสำหรับงานติดตั้ง ตรวจสอบ และบำรุงรักษาระบบไฟเบอร์ออปติก โดยรองรับการทดสอบไฟเบอร์แบบ Single-fiber และใช้ความยาวคลื่น 1550nm พร้อมฟังก์ชัน VFL 650nm สำหรับตรวจสอบแนวสายและจุดผิดปกติของไฟเบอร์ได้สะดวก ตัวเครื่องมาพร้อมหน้าจอสัมผัสขนาด 5.6 นิ้ว และแบตเตอรี่ที่รองรับการใช้งานต่อเนื่องไม่น้อยกว่า 10 ชั่วโมง ราคา 22,000 บาท รุ่น :PK100-20N(รหัสสินค้า :P06048) คุณสมบัติสินค้า -ใช้สำหรับ ระบุและตรวจสอบสายไฟเบอร์ออปติก (Optical Cable Identifier: OCID) -รองรับการทดสอบแบบ Single-Fiber Test -ใช้ความยาวคลื่นในการทดสอบ 1550nm -รองรับระยะทดสอบสูงสุด 10 กิโลเมตร -มีค่า Unidirectional Cable Loss 5dB -Initial Dead Zone: Zero Dead Zone ช่วยให้สามารถตรวจสอบสัญญาณได้ตั้งแต่ต้นสาย -รองรับค่า Return Loss ที่ปลายสาย ≤20dB -ค่า Signal-to-Noise Ratio 40dB -รองรับไฟเบอร์ประเภท Single Mode (SM) -ใช้หัวเชื่อมต่อแบบ FC/APC -มาพร้อม VFL (Visual Fault Locator) ความยาวคลื่น 650nm กำลังขาออก ≥ -3dBm และตรวจสอบได้ไกลสูงสุด 3 กิโลเมตร -รองรับการใช้งานร่วมกับ Reflector ที่ปลายสาย เพื่อเพิ่มระยะการวัดได้อีก 20 กิโลเมตรตามเงื่อนไขที่ผู้ผลิตกำหนด -หน้าจอสัมผัสขนาดใหญ่ 5.6 นิ้ว -รองรับการควบคุมผ่าน Touch LCD และปุ่มกด -แสดงผลระดับการสั่นสะเทือนบนหน้าจอ พร้อมเสียงแจ้งเตือนตามระดับสัญญาณ -แบตเตอรี่ Polymer Lithium 7.4V 10.4Ah -ใช้งานต่อเนื่องได้ ไม่น้อยกว่า 10 ชั่วโมง -ใช้ไฟ DC 12V/3A -กินไฟน้อยกว่า 6W -ขนาดตัวเครื่อง 150 × 235 × 66 มม. -น้ำหนักประมาณ 1.5 กก. (รวมแบตเตอรี่) -อุณหภูมิใช้งาน -10°C ถึง +50°C ดาวน์โหลดข้อมูลไฟล์ Datasheet แนะนำวิธีการใช้งาน 1.เตรียมสายไฟเบอร์ออปติก -ตรวจสอบว่าสายที่ต้องการทดสอบเป็นไฟเบอร์ชนิด Single Mode (SM) -ทำความสะอาดหัวต่อไฟเบอร์ก่อนเชื่อมต่อ เพื่อป้องกันฝุ่นและสิ่งสกปรก 2.เชื่อมต่อสายเข้ากับเครื่อง -เชื่อมต่อสายไฟเบอร์เข้าที่ OCID Port ด้วยหัวต่อ FC/APC -หากต้องการตรวจสอบแนวสายหรือหาจุดผิดปกติ สามารถใช้งานผ่าน VFL Port ได้ 3.เปิดเครื่องและเลือกโหมดการทดสอบ -เปิดเครื่องและใช้งานผ่านหน้าจอสัมผัสขนาด 5.6 นิ้ว หรือปุ่มควบคุมบนตัวเครื่อง -เลือกการทดสอบแบบ Single-Fiber Test -ระบบทำงานที่ความยาวคลื่น 1550nm 4.ตรวจสอบและระบุสาย -เริ่มการทดสอบเพื่อวิเคราะห์สัญญาณบนสายไฟเบอร์ -เครื่องสามารถแสดงระดับการสั่นสะเทือนบนหน้าจอ พร้อมส่งเสียงตามระดับความแรงของสัญญาณ ช่วยให้ช่างสามารถระบุสายที่ต้องการได้สะดวก 5.ใช้งาน VFL เพื่อตรวจสอบสาย -เชื่อมต่อสายเข้ากับ VFL Port -VFL ใช้แสงสีแดงที่ความยาวคลื่น 650nm -รองรับระยะตรวจสอบสูงสุดประมาณ 3 กิโลเมตร ตามสเปกในเอกสาร 6.เพิ่มระยะการตรวจสอบด้วย Reflector -หากต้องการเพิ่มระยะการวัด สามารถติดตั้ง Reflector ที่ปลายสาย โดยเอกสารระบุว่าต้องมีค่า Reflectance มากกว่า -3dB -เมื่อใช้ Reflector ตามเงื่อนไข สามารถเพิ่มระยะการวัดได้อีก 20 กิโลเมตร 7.ตรวจสอบผลและจัดเก็บข้อมูล -ตรวจสอบผลการทดสอบผ่านหน้าจอสัมผัส -ตัวเครื่องมี SD Card Slot และ USB Data Port สำหรับการใช้งานด้านข้อมูล Diagram (แผนภาพการเชื่อมต่อ) ข้อดี -ช่วยระบุสายไฟเบอร์ได้สะดวก เหมาะสำหรับงานที่มีสายไฟเบอร์จำนวนมากหรือมีเส้นทางสายซับซ้อน -รองรับการทดสอบ Single-Fiber สามารถตรวจสอบสายไฟเบอร์ทีละเส้นได้ -รองรับการทดสอบระยะไกล ระยะทดสอบพื้นฐานสูงสุด 10 กม. และสามารถเพิ่มระยะได้อีก 20 กม. เมื่อใช้งานร่วมกับ Reflector ตามเงื่อนไขที่กำหนด -มี VFL ในตัว ช่วยตรวจสอบแนวสายและจุดผิดปกติของไฟเบอร์ โดยใช้แสง 650nm และรองรับระยะสูงสุด 3 กม. -หน้าจอสัมผัสขนาด 5.6 นิ้ว ช่วยให้ดูข้อมูลและควบคุมเครื่องได้สะดวก -มีทั้งการแสดงผลด้วยภาพและเสียง โดยแสดงระดับการสั่นบนหน้าจอและมีเสียงตามระดับความแรงของสัญญาณ -แบตเตอรี่ใช้งานได้นาน รองรับการทำงานต่อเนื่องไม่น้อยกว่า 10 ชั่วโมง ประโยชน์ในการใช้งาน -เหมาะสำหรับ ช่างติดตั้งและบำรุงรักษาระบบไฟเบอร์ออปติก -ช่วยค้นหาและระบุสายไฟเบอร์ที่ต้องการในกรณีที่มีสายจำนวนมาก -ช่วยลดความยุ่งยากในการตรวจสอบสายที่เดินไว้ใน ตู้สื่อสาร ห้อง MDF/ODF หรือเส้นทางสายภายนอก -ใช้ตรวจสอบสาย Single Mode (SM) ในงานระบบสื่อสารและโครงข่ายไฟเบอร์ -ใช้ VFL เพื่อช่วยตรวจสอบแนวทางเดินของสายและค้นหาความผิดปกติที่สามารถตรวจพบด้วยแสง VFL -เหมาะสำหรับงาน ติดตั้ง ตรวจสอบ แก้ไข และบำรุงรักษาเครือข่าย Fiber Optic -รองรับการใช้งานภาคสนามด้วยแบตเตอรี่ในตัวและตัวเครื่องที่มีขนาดกะทัดรัด ข้อควรระวังในการใช้งาน -ตรวจสอบชนิดของสายก่อนใช้งาน เนื่องจากสเปกระบุรองรับ Single Mode (SM) -ตรวจสอบและทำความสะอาดหัวต่อไฟเบอร์ก่อนเชื่อมต่อ เพื่อป้องกันสิ่งสกปรกที่อาจส่งผลต่อการทดสอบ -ตรวจสอบให้แน่ใจว่าใช้หัวต่อที่ตรงกับอุปกรณ์ คือ FC/APC -การใช้ Reflector เพื่อเพิ่มระยะการวัดต้องติดตั้งที่ปลายสาย และต้องเป็นไปตามเงื่อนไข Reflectance > -3dB ที่ผู้ผลิตระบุ -หลีกเลี่ยงการมองเข้าสู่พอร์ตไฟเบอร์หรือแสงจาก VFL โดยตรง -ใช้งานในช่วงอุณหภูมิที่กำหนด -10°C ถึง +50°C และจัดเก็บในช่วง -30°C ถึง +70°C -ใช้อะแดปเตอร์ไฟตามสเปก DC 12V / 3A และดูแลแบตเตอรี่ให้เหมาะสม -ไม่ควรใช้งานเครื่องในลักษณะที่อาจทำให้พอร์ตหรือหัวต่อไฟเบอร์ได้รับความเสียหาย เพื่อรักษาความแม่นยำในการตรวจวัด อุปกรณ์ที่จะได้รับ 1) เครื่อง PK100-20N พร้อมแบตเตอรี่ x1 2) อะแดปเตอร์ AC/DC (12V/3A) x1 3) สาย Patch Cord FC/UPC-SC/APC ความยาว 1 เมตร x1 4) หูฟังสำหรับรับฟังเสียงเคาะ (Knocking Sound) x1 5) อุปกรณ์เคาะ (แท่งเคาะ/Percussion Rod) x1 6) อะแดปเตอร์ FC/FC x1 7) Connector for OTDR x2 8) กระเป๋านุ่มพร้อมสายสะพาย x1 9) คู่มือการใช้งานและใบรับรองการสอบเทียบ x1 tags:Optical Cable Identifier, OCID, เครื่องระบุสายไฟเบอร์, เครื่องตรวจสอบสายไฟเบอร์, เครื่องระบุสาย Fiber Optic, Fiber Optic Tester, Fiber Optic Identifier, Fiber Cable Identifier, เครื่องทดสอบไฟเบอร์, เครื่องมือไฟเบอร์ออปติก, VFL, Visual Fault Locator, VFL 650nm, Reflector Box, Reflector, Fiber Optic SM, Single Mode, FC/APC, 1550nm, ทดสอบสายไฟเบอร์ 20KM, เครื่องตรวจสาย Fiber 20KM, PK100-20N, งานติดตั้ง Fiber Optic, งานบำรุงรักษา Fiber Optic, อุปกรณ์ช่าง Fiber Optic, เครื่องมือช่างไฟเบอร์, Network Tool, Telecom Tool

เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 10KM พร้อม VFL และ Reflector Box รุ่น PK100-10N ออกแบบมาสำหรับช่วยตรวจสอบและระบุสายไฟเบอร์ออปติกในงานติดตั้งและบำรุงรักษาเครือข่าย

Optical Cable Identifier, OCID, เครื่องระบุสายไฟเบอร์ออปติก, เครื่องระบุสายไฟเบอร์, Fiber Optic Identifier, Fiber Optic Tester, Fiber Optic Test, Fiber Optic Network, Single Mode, SM Fiber, VFL, Visual Fault Locator, VFL 650nm, Reflector Box, Fiber Optic Cable, สายไฟเบอร์ออปติก, FTTH, PON, GPON, EPON, งานติดตั้งไฟเบอร์, งานตรวจสอบไฟเบอร์, งานบำรุงรักษาไฟเบอร์, Fiber Optic Maintenance, PK100-10N เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 10KM พร้อม VFL และ Reflector Box รุ่น PK100-10N ออกแบบมาสำหรับช่วยตรวจสอบและระบุสายไฟเบอร์ออปติกในงานติดตั้งและบำรุงรักษาเครือข่าย โดยรองรับการทดสอบสายไฟเบอร์แบบ Single Fiber ที่ระยะสูงสุด 10 กิโลเมตร ใช้งานร่วมกับ VFL (Visual Fault Locator) ความยาวคลื่น 650nm สำหรับช่วยตรวจหาจุดผิดปกติของสาย และมาพร้อม Reflector Box สำหรับติดตั้งที่ปลายสายเพื่อช่วยเพิ่มระยะการวัดตามเงื่อนไขการทดสอบ ตัวเครื่องใช้หน้าจอสัมผัสสำหรับแสดงผล พร้อมระบบแจ้งผลทั้งแบบภาพและเสียง ช่วยให้ผู้ปฏิบัติงานสามารถระบุและตรวจสอบสายไฟเบอร์ที่มีเส้นทางซับซ้อนได้สะดวก เหมาะสำหรับงานติดตั้ง ตรวจสอบ และบำรุงรักษาระบบ Fiber Optic Network, FTTH และระบบสื่อสารโทรคมนาคม โดยรายละเอียดในเอกสารระบุว่าการเพิ่ม Reflector ที่ปลายสายสามารถช่วยเพิ่มระยะการวัดได้ตามเงื่อนไขที่กำหนด ราคา 19,900 บาท รุ่น :PK100-10N(รหัสสินค้า :P06047) คุณสมบัติสินค้า -รุ่น: PK100-10N สำหรับงานระบุและตรวจสอบสายไฟเบอร์ออปติก -รองรับการทดสอบแบบ Single-Fiber Test -รองรับการตรวจสอบสายไฟเบอร์ออปติกระยะสูงสุด 10 กิโลเมตร -ใช้งานที่ความยาวคลื่น 1550nm -รองรับสายไฟเบอร์ประเภท Single Mode (SM) -ใช้หัวต่อไฟเบอร์แบบ FC/APC -มีค่า Unidirectional Cable Loss 5dB -มี Zero Initial Dead Zone ช่วยให้การตรวจสอบทำได้โดยไม่มี Dead Zone เริ่มต้น -รองรับค่า Signal-to-Noise Ratio 40dB -ต้องการค่า Return Loss ที่ปลายสาย ≤20dB -มาพร้อม VFL (Visual Fault Locator) ความยาวคลื่น 650nm กำลังแสงขาออก ≥ -3dBm และระยะทดสอบสูงสุด 3 กิโลเมตร -รองรับการใช้งานร่วมกับ Reflector ที่ปลายสาย โดยสามารถช่วยเพิ่มระยะการวัดตามเงื่อนไขที่ระบุในเอกสาร -หน้าจอ Touch Screen ขนาด 5.6 นิ้ว พร้อมปุ่มควบคุมแบบ Physical Keys -แสดงผลการตรวจสอบทั้งแบบ ภาพบนหน้าจอ และ เสียงแจ้งเตือนตามระดับความผิดปกติ -ใช้แบตเตอรี่ Polymer Lithium 7.4V 10.4Ah รองรับการทำงานต่อเนื่อง ≥10 ชั่วโมง -ใช้ไฟเลี้ยง DC 12V / 3A และมีอัตราการใช้พลังงาน <6W -มีพอร์ตสำหรับ VFL, OCID, SD Card, DC Adapter, Audio, USB Data และ LAN -ขนาดตัวเครื่อง 150 × 235 × 66 มม. -น้ำหนักประมาณ 1.5 กก. รวมแบตเตอรี่ -รองรับอุณหภูมิขณะใช้งาน -10°C ถึง +50°C และอุณหภูมิขณะจัดเก็บ -30°C ถึง +70°C ดาวน์โหลดข้อมูลไฟล์ Datasheet แนะนำวิธีการใช้งาน 1.เตรียมอุปกรณ์และสายไฟเบอร์ ตรวจสอบตัวเครื่อง PK100-10N แบตเตอรี่ และสายไฟเบอร์ที่จะทำการตรวจสอบให้พร้อมใช้งาน 2.เชื่อมต่อสายไฟเบอร์เข้ากับพอร์ต OCID เชื่อมต่อสายไฟเบอร์ Single Mode ที่ต้องการตรวจสอบเข้ากับ OCID Port ของเครื่อง โดยใช้หัวต่อ FC/APC 3.เปิดเครื่องและเข้าสู่โหมด OCID เปิดเครื่อง จากนั้นเลือกฟังก์ชันสำหรับตรวจสอบและระบุสายไฟเบอร์ผ่านหน้าจอสัมผัส 4.เริ่มการตรวจสอบสาย เครื่องจะส่งสัญญาณทดสอบที่ความยาวคลื่น 1550nm และตรวจสอบสายแบบ Single-Fiber เพื่อช่วยระบุสายที่ต้องการทดสอบ โดยรุ่นนี้รองรับระยะทดสอบสูงสุด 10 กิโลเมตร 5.ตรวจสอบผลการทดสอบ สังเกตผลบนหน้าจอสัมผัส โดยเครื่องสามารถแสดงระดับการรบกวนในรูปแบบภาพ และมีเสียงแจ้งเตือนที่สัมพันธ์กับระดับความแรงของสัญญาณรบกวน 6.ใช้งาน VFL เมื่อต้องการตรวจหาความผิดปกติ หากต้องการตรวจสอบเพิ่มเติม ให้เชื่อมต่อสายเข้ากับ VFL Port เพื่อใช้แสงเลเซอร์สีแดงที่ความยาวคลื่น 650nm สำหรับช่วยตรวจหาจุดผิดปกติของสาย โดยรองรับระยะทดสอบสูงสุด 3 กิโลเมตร 7.ติดตั้ง Reflector Box ที่ปลายสายเมื่อจำเป็น สำหรับการเพิ่มระยะการตรวจสอบ สามารถติดตั้ง Reflector ที่ปลายสาย โดยเอกสารระบุว่า Reflector ที่มีค่า Reflectance มากกว่า -3dB สามารถช่วยเพิ่มระยะการวัดได้ตามเงื่อนไขที่กำหนด 8.บันทึกหรือถ่ายโอนข้อมูล สามารถใช้ SD Card หรือ USB Data Port สำหรับจัดการข้อมูลตามฟังก์ชันที่รองรับของตัวเครื่อง Diagram (แผนภาพการเชื่อมต่อ) ข้อดี -รองรับการระบุและตรวจสอบสายไฟเบอร์แบบ Single Fiber ได้ในระยะสูงสุด 10 กิโลเมตร -ใช้งานร่วมกับ VFL 650nm ช่วยตรวจสอบความผิดปกติของสายไฟเบอร์เพิ่มเติม -มีหน้าจอสัมผัสขนาด 5.6 นิ้ว พร้อมปุ่มควบคุม ช่วยให้ใช้งานสะดวก -แสดงผลทั้งแบบภาพและเสียง ทำให้สังเกตระดับสัญญาณรบกวนได้ง่าย -รองรับการใช้งานร่วมกับ Reflector เพื่อเพิ่มระยะการวัดตามเงื่อนไขที่กำหนด -แบตเตอรี่ Polymer Lithium รองรับการทำงานต่อเนื่อง ไม่น้อยกว่า 10 ชั่วโมง ประโยชน์ในการใช้งาน -เหมาะสำหรับใช้ ระบุสายไฟเบอร์ออปติก ในพื้นที่ที่มีสายจำนวนมากและเส้นทางสายมีความซับซ้อน -ช่วยงานติดตั้ง ตรวจสอบ และบำรุงรักษาโครงข่าย Fiber Optic -ช่วยตรวจสอบสายที่ต้องการโดยไม่จำเป็นต้องพึ่งพาการระบุสายจากตำแหน่งเพียงอย่างเดียว -ใช้ VFL เพื่อช่วยค้นหาความผิดปกติของสายและตรวจสอบเส้นทางของไฟเบอร์ -เหมาะสำหรับงาน FTTH, ระบบสื่อสาร และงานบำรุงรักษาเครือข่ายไฟเบอร์ โดยเฉพาะพื้นที่ที่มีสายไฟเบอร์หลายเส้น ข้อควรระวัง -ตรวจสอบให้แน่ใจว่าหัวต่อและพอร์ตไฟเบอร์สะอาดก่อนเชื่อมต่อ เพื่อช่วยลดความผิดพลาดในการตรวจสอบ -ตรวจสอบประเภทของไฟเบอร์และหัวต่อให้ตรงกับข้อกำหนดของเครื่อง โดยรุ่นนี้รองรับ Single Mode (SM) และ FC/APC -หลีกเลี่ยงการมองเข้าสู่พอร์ตหรือปลายสายไฟเบอร์ขณะใช้งาน VFL เนื่องจากมีแหล่งกำเนิดแสงเลเซอร์ความยาวคลื่น 650nm -หากใช้ Reflector ควรติดตั้งที่ปลายสายตามเงื่อนไขที่กำหนด โดยเอกสารระบุ Reflectance มากกว่า -3dB -ใช้งานในช่วงอุณหภูมิ -10°C ถึง +50°C และจัดเก็บในช่วง -30°C ถึง +70°C -ใช้แหล่งจ่ายไฟตามข้อกำหนดของเครื่อง คือ DC 12V / 3A -ควรปิดเครื่องและถอดสายออกหลังใช้งานทุกครั้ง เพื่อป้องกันความเสียหายของอุปกรณ์และหัวต่อ อุปกรณ์ที่จะได้รับ 1) เครื่อง PK100-10N พร้อมแบตเตอรี่ x1 2) อะแดปเตอร์ AC/DC (12V/3A) x1 3) สาย Patch Cord FC/UPC-SC/APC ความยาว 1 เมตร x1 4) หูฟังสำหรับรับฟังเสียงเคาะ (Knocking Sound) x1 5) อุปกรณ์เคาะ (แท่งเคาะ/Percussion Rod) x1 6) อะแดปเตอร์ FC/FC x1 7) Connector for OTDR x2 8) กระเป๋านุ่มพร้อมสายสะพาย x1 9) คู่มือการใช้งานและใบรับรองการสอบเทียบ x1 tags : Optical Cable Identifier, OCID, เครื่องระบุสายไฟเบอร์ออปติก, เครื่องระบุสายไฟเบอร์, Fiber Optic Identifier, Fiber Optic Tester, Fiber Optic Test, Fiber Optic Network, Single Mode, SM Fiber, VFL, Visual Fault Locator, VFL 650nm, Reflector Box, Fiber Optic Cable, สายไฟเบอร์ออปติก, FTTH, PON, GPON, EPON, งานติดตั้งไฟเบอร์, งานตรวจสอบไฟเบอร์, งานบำรุงรักษาไฟเบอร์, Fiber Optic Maintenance, PK100-10N

Fiber Optic Cleaver เครื่องตัดไฟเบอร์ออปติก One-Step ปรับใบมีดได้โดยไม่ใช้เครื่องมือ พร้อม Waste Bin และ ฐานจับไฟเบอร์ 3 แบบ TAWA รุ่น FC-33 เครื่องตัดไฟเบอร์ออปติก ที่ออกแบบมาเพื่อช่วยให้การตัดปลายเส้นใยมีความแม่นยำและสะดวกยิ่งขึ้น

TAWA, FC33, FiberOpticCleaver, FiberCleaver, เครื่องตัดไฟเบอร์ออปติก, เครื่องตัดไฟเบอร์, ตัดสายไฟเบอร์, FiberOptic, OpticalFiber, FiberOpticTool, เครื่องมือไฟเบอร์, งานไฟเบอร์ออปติก, FTTH, FTTx, GPON, EPON, FusionSplicer, Splicing, CNC, OneStepCleaver, FiberOpticAccessories, อุปกรณ์ไฟเบอร์ออปติก, อุปกรณ์ติดตั้งไฟเบอร์ Fiber Optic Cleaver เครื่องตัดไฟเบอร์ออปติก One-Step ปรับใบมีดได้โดยไม่ใช้เครื่องมือ พร้อม Waste Bin และ ฐานจับไฟเบอร์ 3 แบบ TAWA รุ่น FC-33 เครื่องตัดไฟเบอร์ออปติกแบบ One-Step ที่ออกแบบมาเพื่อช่วยให้การตัดปลายเส้นใยมีความแม่นยำและสะดวกยิ่งขึ้น ด้วยโครงสร้างวัสดุโลหะทั้งหมดผ่านกระบวนการ CNC แข็งแรง ทนทาน และทนต่อการกัดกร่อน พร้อมระบบปรับตำแหน่งใบมีดแบบไม่ต้องใช้เครื่องมือ เพียงเลื่อนเพื่อเปลี่ยนจุดตัดได้อย่างรวดเร็ว รองรับไฟเบอร์หลายรูปแบบ พร้อมฐานจับไฟเบอร์มาตรฐาน 3 แบบ ได้แก่ Universal, Dual-core และ 3-in-1 จึงเหมาะสำหรับทั้งผู้เริ่มต้นและช่างติดตั้งมืออาชีพ ตัวใบมีดสามารถเปลี่ยนได้และมีอายุการใช้งานสูงสุดถึง 72,000 ครั้ง โดยมีค่ามุมตัดโดยทั่วไปน้อยกว่า 0.5° ช่วยให้ได้ปลายไฟเบอร์ที่เหมาะสำหรับงานเชื่อมต่อและติดตั้งระบบ Fiber Optic อย่างมีประสิทธิภาพ ราคา 1,690 บาท รุ่น :FC-33(รหัสสินค้า :P06036) คุณสมบัติสินค้า -เครื่องตัดไฟเบอร์ออปติกแบบ One-Step Full-Metal Cleaver -โครงสร้างตัวเครื่องทำจาก โลหะทั้งหมด ผ่านกระบวนการ CNC แข็งแรง ทนทาน และทนต่อการกัดกร่อน -ปรับตำแหน่งใบมีดได้โดยไม่ต้องใช้เครื่องมือ ช่วยให้เปลี่ยนจุดตัดได้สะดวกและรวดเร็ว -ใบมีดสามารถเปลี่ยนได้ มีอายุการใช้งานสูงสุดประมาณ 72,000 ครั้ง -รองรับประมาณ 3,000 ครั้งต่อหนึ่งตำแหน่งใบมีด -ให้ค่ามุมตัดโดยทั่วไป ≤ 0.5° -ใช้แผ่นกดไฟเบอร์แบบ Metal + Rubber Pressure Pad ช่วยเพิ่มความแม่นยำและอายุการใช้งาน -รองรับเส้นใยแบบ Single-core และ Multi-core -รองรับไฟเบอร์ Single-core ขนาด 250μm, 900μm, 3.0mm และ Drop Cable -รองรับ Multi-core ขนาด 2–12 Core -รองรับความยาวการตัด: Single-core 8–20 มม. / Multi-core 10 มม. -มาพร้อมฐานจับไฟเบอร์มาตรฐาน 3 แบบ ได้แก่ Universal Fixture, Dual-core Fixture และ 3-in-1 Fixture -ฐานจับทั้ง 3 แบบรองรับขนาดไฟเบอร์แตกต่างกัน เหมาะกับลักษณะการทำงานทั้งผู้เริ่มต้นและช่างมืออาชีพ -มีระบบจัดเก็บเศษไฟเบอร์ภายในตัวเครื่อง ช่วยให้พื้นที่ทำงานเป็นระเบียบ -ขนาดตัวเครื่อง 76 × 93.10 × 50 มม. -น้ำหนักรวมประมาณ 246.1 กรัม และน้ำหนักส่วนโลหะประมาณ 212.6 กรัม -รองรับบริการบำรุงรักษาและปรับตั้ง Cleaver ตลอดอายุการใช้งานตามเงื่อนไขของผู้ผลิต โดยมีบริการฝึกอบรมและปรับตั้งเครื่องฟรี ส่วนค่าขนส่งและอะไหล่เป็นความรับผิดชอบของลูกค้า ดาวน์โหลดข้อมูลไฟล์ Datasheet แนะนำวิธีการใช้งาน 1.เลือกฐานจับไฟเบอร์ให้เหมาะสม เลือกใช้ฐานจับที่เหมาะกับชนิดและขนาดของเส้นใย ได้แก่ Universal Fixture, Dual-core Fixture หรือ 3-in-1 Fixture ซึ่งรองรับไฟเบอร์ Single-core และ Multi-core ตามลักษณะงาน 2.เตรียมและวางเส้นใยไฟเบอร์ จัดวางเส้นใยลงในฐานจับให้ตรงตำแหน่ง โดยเลือกระยะความยาวการตัดให้เหมาะกับงาน โดยรองรับ Single-core ที่ความยาว 8–20 มม. และ Multi-core 10 มม. 3.กดฐานจับให้ยึดเส้นใยอย่างแน่นหนา ใช้ระบบแผ่นกดแบบ Metal + Rubber Pressure Pad เพื่อช่วยยึดเส้นใยให้อยู่ในตำแหน่งและเพิ่มความแม่นยำในการตัด 4.ปรับตำแหน่งใบมีดตามต้องการ FC-33 สามารถปรับตำแหน่งใบมีดได้โดย ไม่ต้องใช้เครื่องมือ เพียงเลื่อนกลไกปรับตำแหน่งเพื่อเปลี่ยนจุดตัดได้อย่างสะดวก 5.ทำการตัดปลายไฟเบอร์ ใช้งานกลไก One-Step ของตัวเครื่องเพื่อทำการ Cleave เส้นใย โดยเครื่องได้รับการออกแบบให้มีค่ามุมตัดโดยทั่วไปไม่เกิน 0.5° 6.จัดการเศษไฟเบอร์หลังการตัด เก็บเศษเส้นใยที่เกิดจากการตัดลงในส่วนจัดเก็บเศษไฟเบอร์ของเครื่อง เพื่อช่วยให้พื้นที่ทำงานสะอาดและเป็นระเบียบ 7.ตรวจสอบปลายไฟเบอร์ก่อนนำไปใช้งาน ตรวจสอบปลายไฟเบอร์หลังการตัดให้เรียบร้อย ก่อนนำไปเชื่อมด้วย Fusion Splicer หรือใช้งานในขั้นตอนถัดไป Diagram (แผนภาพการเชื่อมต่อ) ข้อดี -ปรับตำแหน่งใบมีดได้โดยไม่ต้องใช้เครื่องมือ ช่วยให้เปลี่ยนจุดตัดได้สะดวกและรวดเร็ว ลดเวลาในการปรับตั้ง -โครงสร้างโลหะทั้งตัว ผ่านกระบวนการ CNC มีความแข็งแรง ทนทาน และทนต่อการกัดกร่อน -ใบมีดมีอายุการใช้งานสูง สูงสุดประมาณ 72,000 ครั้ง และสามารถเปลี่ยนใบมีดได้ -ความแม่นยำในการตัดสูง โดยมีค่ามุมตัดโดยทั่วไปไม่เกิน 0.5° -มาพร้อมฐานจับไฟเบอร์ 3 รูปแบบ ได้แก่ Universal, Dual-core และ 3-in-1 ช่วยรองรับลักษณะการทำงานที่หลากหลาย -ใช้ Metal + Rubber Pressure Pad ช่วยเพิ่มความแม่นยำในการจับและตัดไฟเบอร์ พร้อมอายุการใช้งานที่ยาวนาน ประโยชน์ในการใช้งาน -เหมาะสำหรับงาน ติดตั้ง ซ่อมบำรุง และเชื่อมต่อสาย Fiber Optic -ช่วยเตรียมปลายเส้นใยให้พร้อมสำหรับการเชื่อมด้วย Fusion Splicer -รองรับไฟเบอร์หลายประเภท เช่น 250μm, 900μm, 3.0mm, Drop Cable และ Multi-core 2–12 Core -ช่วยลดขั้นตอนและเวลาในการปรับตำแหน่งใบมีด เหมาะสำหรับงานที่ต้องตัดไฟเบอร์เป็นจำนวนมาก -เหมาะทั้งสำหรับ ช่างติดตั้งมืออาชีพ ผู้มีประสบการณ์ และผู้เริ่มต้น เนื่องจากมีฐานจับไฟเบอร์ให้เลือก 3 รูปแบบ -ตัวเครื่องมีขนาดกะทัดรัดและน้ำหนักประมาณ 246.1 กรัม จึงสะดวกต่อการพกพาไปใช้งานหน้างาน ข้อควรระวัง -ใบมีดมีความคม ควรใช้งานด้วยความระมัดระวังและหลีกเลี่ยงการสัมผัสบริเวณใบมีดโดยตรง -ตรวจสอบให้แน่ใจว่าเลือก Fixture ให้ตรงกับชนิดและขนาดของไฟเบอร์ ก่อนทำการตัด -ควรวางและยึดเส้นใยให้ตรงตำแหน่งก่อนตัด เพื่อช่วยให้ได้มุมตัดที่เหมาะสม -ควรทำความสะอาดบริเวณฐานจับและส่วนตัดอย่างสม่ำเสมอ เพื่อป้องกันเศษไฟเบอร์สะสมและส่งผลต่อความแม่นยำ -ไม่ควรฝืนหรือใช้งานเครื่องผิดลักษณะ เพราะอาจทำให้ใบมีดหรือกลไกภายในเสียหาย -อายุการใช้งานใบมีดและค่ามุมตัดอาจเปลี่ยนแปลงตาม สภาพแวดล้อมและลักษณะการใช้งาน -ควรจัดเก็บเครื่องในกระเป๋าที่ให้มาเมื่อไม่ได้ใช้งาน เพื่อช่วยป้องกันความเสียหายระหว่างการขนย้าย อุปกรณ์ที่จะได้รับ TAWA Fiber Optic Cleaver รุ่น FC-33 จำนวน 1 เครื่อง Universal Fixture จำนวน 1 ชิ้น Dual-core Fixture จำนวน 1 ชิ้น Hex Wrench (ประแจหกเหลี่ยม) จำนวน 1 ชิ้น Carrying Case (กระเป๋าจัดเก็บ) จำนวน 1 ใบ tags : TAWA, FC33, FiberOpticCleaver, FiberCleaver, เครื่องตัดไฟเบอร์ออปติก, เครื่องตัดไฟเบอร์, ตัดสายไฟเบอร์, FiberOptic, OpticalFiber, FiberOpticTool, เครื่องมือไฟเบอร์, งานไฟเบอร์ออปติก, FTTH, FTTx, GPON, EPON, FusionSplicer, Splicing, CNC, OneStepCleaver, FiberOpticAccessories, อุปกรณ์ไฟเบอร์ออปติก, อุปกรณ์ติดตั้งไฟเบอร์

FBT Fiber Optic Coupler Splitter 1x2 FC/APC Single Mode ABS Type สำหรับ FTTH GPON EPON PON Network เป็นอุปกรณ์สำหรับแบ่งและกระจายสัญญาณแสงในระบบ Fiber Optic โดยใช้เทคโนโลยี FBT (Fused Biconical Taper)

FBT, Fiber Optic Coupler, Fiber Optic Splitter, FBT Splitter, Coupler 1x2, Splitter 1x2, 60/40 Splitter, FC/APC, Single Mode, G657A1, FTTH, GPON, EPON, PON Network, Fiber Optic, Optical Fiber, Fiber Network, CATV, Fiber Optic Network, Telecom, Fiber Coupler, Optical Splitter, FBT Coupler, ABS Type, 1310nm, 1490nm, 1550nm, PON Splitter, อุปกรณ์ไฟเบอร์ออปติก, ตัวแยกสัญญาณไฟเบอร์, ตัวแบ่งสัญญาณไฟเบอร์, อุปกรณ์ FTTH, อุปกรณ์ GPON, อุปกรณ์ EPON FBT Fiber Optic Coupler Splitter 1x2 FC/APC Single Mode ABS Type สำหรับ FTTH GPON EPON PON Network เป็นอุปกรณ์สำหรับแบ่งและกระจายสัญญาณแสงในระบบ Fiber Optic โดยใช้เทคโนโลยี FBT (Fused Biconical Taper) สำหรับแยกสัญญาณแบบ 1 เข้า 2 ออก ด้วยอัตราการแบ่งสัญญาณ 60/40 ,70/30 ,80/20 เหมาะสำหรับงานโครงข่าย FTTH, GPON, EPON และ PON รวมถึงระบบสื่อสารและ CATV ตัวอุปกรณ์มาพร้อมหัวต่อ FC/APC และใช้ไฟเบอร์ชนิด G657A1 รองรับช่วงคลื่น 1310/1550nm พร้อมโครงสร้างแบบ ABS ติดตั้งและจัดวางได้สะดวก โดยมีคุณสมบัติเด่นด้าน Low Insertion Loss, High Isolation, Low PDL และความเสถียรในการทำงาน เหมาะสำหรับนำไปใช้งานร่วมกับระบบกระจายสัญญาณไฟเบอร์ที่ต้องการแบ่งกำลังแสงอย่างมีประสิทธิภาพ อัตราการแบ่งสัญญาณ: 60/40 ราคา 135 บาท รุ่น :FBT-12-FCA-6040-ABS(รหัสสินค้า :P06033) อัตราการแบ่งสัญญาณ: 70/30 ราคา 135 บาท รุ่น :FBT-12-FCA-7030-ABS(รหัสสินค้า :P06034) อัตราการแบ่งสัญญาณ: 80/20 ราคา 135 บาท รุ่น :FBT-12-FCA-8020-ABS(รหัสสินค้า :P06035) คุณสมบัติสินค้า -ประเภท: FBT Fiber Optic Coupler Splitter แบบ 1x2 -อัตราการแบ่งสัญญาณ: 60/40 แบ่งสัญญาณออกเป็น 2 ช่อง -อัตราการแบ่งสัญญาณ: 70/30 แบ่งสัญญาณออกเป็น 2 ช่อง -อัตราการแบ่งสัญญาณ: 80/20 แบ่งสัญญาณออกเป็น 2 ช่อง -หัวต่อ: FC/APC -ชนิดไฟเบอร์: Single Mode G657A1 -รองรับความยาวคลื่น: 1310 / 1550 nm -ค่า Insertion Loss (IL): -ช่อง 60%: 2.72 dB @1310nm, 2.77 dB @1490nm, 2.75 dB @1550nm -ช่อง 40%: 4.49 dB @1310nm, 4.58 dB @1490nm, 4.65 dB @1550nm -PDL: ≤ 0.20 dB -Directivity: ≥ 55 dB -Return Loss: ≥ 55 dB -ความยาวสาย Input: 1 เมตร -ความยาวสาย Output: 1 เมตร -ขนาดตัวอุปกรณ์: 90 × 20 × 10 มม. -ขนาดสาย: 2.00 มม. -อุณหภูมิใช้งาน: -40 ถึง 85°C -อุณหภูมิจัดเก็บ: -40 ถึง 85°C -โครงสร้าง: ABS Type ขนาดกะทัดรัด เหมาะสำหรับติดตั้งในพื้นที่จำกัด -คุณสมบัติเด่น: Low Insertion Loss, High Isolation, Low PDL และความสม่ำเสมอของสัญญาณระหว่างช่องสัญญาณที่ดี -การใช้งาน: เหมาะสำหรับระบบ FTTH, PON, GPON, EPON, CATV และอุปกรณ์สื่อสาร -มาตรฐาน/การรับรอง: GR-1209-CORE, GR-1221-CORE, YD/T-1272Q, Q/CT-2295 และ RoHS ดาวน์โหลดข้อมูลไฟล์ Datasheet แนะนำวิธีการใช้งาน 1.ตรวจสอบอุปกรณ์และหัวต่อ ตรวจสอบ FBT Fiber Optic Coupler Splitter และหัวต่อ FC/APC ให้เรียบร้อยก่อนติดตั้ง โดยระวังไม่ให้ปลายหัวต่อมีฝุ่นหรือสิ่งสกปรก 2.เชื่อมต่อสัญญาณ Fiber Optic เข้าช่อง Input นำสาย Fiber Optic จากต้นทางของระบบ เช่น OLT หรืออุปกรณ์ส่งสัญญาณ PON เชื่อมต่อเข้าช่อง Input ของ Coupler 3.เชื่อมต่อสายออก 2 ช่อง เชื่อมต่อสาย Fiber Optic จากช่อง Output ทั้ง 2 ช่องไปยังอุปกรณ์หรือจุดปลายทางที่ต้องการ โดยตัว Coupler แบ่งกำลังแสงในอัตรา 60/40และ70/30หรือ80/20 ตามการออกแบบของอุปกรณ์ 4.ตรวจสอบการเชื่อมต่อ ตรวจสอบให้หัวต่อ FC/APC เสียบเข้ากับพอร์ตอย่างแน่นหนา และจัดแนวสายให้เหมาะสม หลีกเลี่ยงการหัก งอ หรือดึงสาย Fiber Optic รุนแรง 5.ทดสอบสัญญาณหลังติดตั้ง หลังเชื่อมต่อ ควรตรวจสอบระดับกำลังแสงของแต่ละช่อง เพื่อให้แน่ใจว่าสัญญาณสามารถส่งผ่านได้ตามต้องการ ค่า Insertion Loss แตกต่างกันตามสเปกของผลิตภัณฑ์ 6.นำไปใช้งานในระบบเครือข่าย เหมาะสำหรับติดตั้งในระบบ FTTH, GPON, EPON, PON และ CATV รวมถึงระบบสื่อสารที่ต้องการแบ่งสัญญาณ Fiber Optic แบบ 1 เข้า 2 ออก Diagram (แผนภาพการเชื่อมต่อ) ข้อดี -แบ่งสัญญาณแบบ 1x2 ช่วยกระจายกำลังแสงไปยัง 2 ช่องสัญญาณตามสัดส่วนที่กำหนด -Insertion Loss ต่ำ ช่วยลดการสูญเสียของสัญญาณแสงในการเชื่อมต่อ -Isolation สูง ช่วยลดผลกระทบระหว่างช่องสัญญาณ -ค่า PDL ต่ำ โดยมี PDL ≤ 0.20 dB -ความสม่ำเสมอของสัญญาณระหว่างช่องดี เหมาะกับงานที่ต้องการการกระจายสัญญาณที่มีเสถียรภาพ -รองรับอุณหภูมิใช้งานกว้าง ตั้งแต่ -40 ถึง 85°C -ขนาดกะทัดรัด เพียง 90 × 20 × 10 มม. ช่วยให้ติดตั้งในพื้นที่จำกัดได้สะดวก ประโยชน์ในการใช้งาน -ใช้สำหรับ แบ่งและกระจายสัญญาณ Fiber Optic จาก 1 จุดไปยัง 2 จุด -เหมาะสำหรับระบบ FTTH และ PON เช่น GPON และ EPON -ใช้ในงาน CATV และระบบสื่อสาร ที่ต้องการแบ่งกำลังแสง -เหมาะสำหรับงานติดตั้งโครงข่ายที่ต้องการหัวต่อ FC/APC และสาย Single Mode ชนิด G657A1 -ช่วยเพิ่มความยืดหยุ่นในการออกแบบระบบกระจายสัญญาณ โดยสามารถเลือกนำสัญญาณจากช่อง 60%,70%,80% หรือ 40%,30%,20% ไปใช้งานตามความต้องการของระบบ ข้อควรระวัง -ห้ามมองเข้าไปในปลายสาย Fiber Optic หรือหัวต่อโดยตรง ขณะระบบอาจมีการส่งสัญญาณแสง -ควร ทำความสะอาดหัวต่อ FC/APC ก่อนเชื่อมต่อ เพื่อป้องกันฝุ่นหรือสิ่งสกปรกที่อาจทำให้สูญเสียสัญญาณเพิ่มขึ้น -หลีกเลี่ยงการ หัก งอ บีบ หรือดึงสาย Fiber Optic อย่างรุนแรง เพื่อป้องกันความเสียหายของเส้นใยนำแสง -ตรวจสอบให้แน่ใจว่าใช้ หัวต่อ FC/APC ที่ตรงประเภท และเสียบเชื่อมต่ออย่างถูกต้อง -ไม่ควรติดตั้งในสภาพแวดล้อมที่อยู่นอกช่วงอุณหภูมิที่กำหนด โดยอุปกรณ์รองรับอุณหภูมิใช้งาน -40 ถึง 85°C -ควรจัดเก็บและป้องกันหัวต่อเมื่อไม่ได้ใช้งาน เพื่อป้องกันฝุ่นและความเสียหาย -ก่อนนำไปใช้งานจริง ควรตรวจสอบ Optical Power ของแต่ละช่อง เนื่องจากช่อง 60% และ 40% มีค่า Insertion Loss แตกต่างกัน - 70% และ 30% มีค่า Insertion Loss แตกต่างกัน - 80% และ 20% มีค่า Insertion Loss แตกต่างกัน อุปกรณ์ที่จะได้รับ 1) FBT Fiber Optic Coupler Splitter 1x2 FC/APC x 1 ชิ้น tags : FBT, Fiber Optic Coupler, Fiber Optic Splitter, FBT Splitter, Coupler 1x2, Splitter 1x2, 60/40 Splitter, FC/APC, Single Mode, G657A1, FTTH, GPON, EPON, PON Network, Fiber Optic, Optical Fiber, Fiber Network, CATV, Fiber Optic Network, Telecom, Fiber Coupler, Optical Splitter, FBT Coupler, ABS Type, 1310nm, 1490nm, 1550nm, PON Splitter, อุปกรณ์ไฟเบอร์ออปติก, ตัวแยกสัญญาณไฟเบอร์, ตัวแบ่งสัญญาณไฟเบอร์, อุปกรณ์ FTTH, อุปกรณ์ GPON, อุปกรณ์ EPON

EPON OLT SFP Module PX+++ 7dB 1.25G Single Fiber SC 1490/1310nm SM 20KM เป็นโมดูลรับส่งสัญญาณออปติคัลแบบ BiDi SFP สำหรับระบบ EPON OLT รองรับการรับส่งข้อมูลผ่านไฟเบอร์ออปติกแบบ Single-Mode

EPON OLT SFP, EPON SFP Module, EPON OLT PX+++, EPON PX20+, OLT SFP 20KM, SFP BiDi, BiDi SFP, SFP Single Fiber, EPON 1.25G, EPON 1.244G, SFP SC/UPC, SC/UPC SFP, 1490nm TX, 1310nm RX, Single Mode Fiber, SMF, Fiber Optic SFP, Optical Transceiver, EPON Module, OLT Module, FTTH, FTTB, PON Network, Passive Optical Network, Fiber Optic Network, 20KM SFP, DDM SFP, Hot Pluggable SFP, EPON Fiber Module, EPON OLT Module EPON OLT SFP Module PX+++ 7dB 1.25G Single Fiber SC 1490/1310nm SM 20KM เป็นโมดูลรับส่งสัญญาณออปติคัลแบบ BiDi SFP สำหรับระบบ EPON OLT รองรับการรับส่งข้อมูลผ่านไฟเบอร์ออปติกแบบ Single-Mode ด้วยไฟเบอร์เพียงเส้นเดียว ช่วยเพิ่มความสะดวกในการติดตั้งและลดความซับซ้อนของระบบโครงข่าย รองรับความเร็ว 1.244 Gb/s และระยะการส่งสัญญาณสูงสุด 20 กิโลเมตร พร้อมกำลังส่ง +5 ถึง +10 dBm และ Link Budget ≥29 dB เหมาะสำหรับงานเครือข่าย FTTH, FTTB, EPON OLT Line Card และระบบ Passive Optical Network ที่ต้องการการเชื่อมต่อที่มีประสิทธิภาพและเสถียรภาพสูง โดยรองรับการใช้งานที่ความยาวคลื่น 1490 nm TX / 1310 nm RX และหัวต่อ SC/UPC ราคา 950 บาท รุ่น :EPON-OLT-SFP-PX7-20KM(รหัสสินค้า :P05957) คุณสมบัติสินค้า -ประเภทสินค้า: EPON OLT SFP BiDi Optical Transceiver Module สำหรับใช้งานกับ EPON OLT -มาตรฐาน: รองรับมาตรฐาน IEEE 802.3ah EPON และคลาสกำลัง PX+++ / PX20+ -รูปแบบ SFP: SFP แบบ Hot-Pluggable รองรับมาตรฐาน SFF-8472 สามารถถอดเปลี่ยนโมดูลได้สะดวก -ชนิดไฟเบอร์: Single-Mode Fiber (SMF) แบบ Single-Fiber BiDi ใช้ไฟเบอร์เพียง 1 เส้นสำหรับรับและส่งข้อมูล -หัวต่อ: SC/UPC -อัตราการรับส่งข้อมูล: 1.244 Gb/s ทั้ง TX และ RX -ความยาวคลื่น: TX 1490 ±10 nm และ RX ช่วง 1260–1360 nm โดยมี 1310 nm เป็นค่าปกติ- -กำลังส่ง TX: +5 ถึง +10 dBm โดยมีค่าทั่วไปประมาณ +7.5 dBm -ความไวในการรับ RX: สูงสุด ≤ -28 dBm -ระยะส่งสัญญาณ: สูงสุด 20 กิโลเมตร -Link Budget: ≥29 dB ช่วยรองรับการส่งสัญญาณระยะไกลได้อย่างมีประสิทธิภาพ -แหล่งกำเนิดแสง: DFB Laser Diode (DML) -ตัวรับสัญญาณ: PIN Photodiode -รองรับ DDM: สามารถตรวจสอบอุณหภูมิ แรงดันไฟฟ้า Bias Current รวมถึงกำลังส่ง TX และกำลังรับ RX ผ่าน I²C ได้ -แรงดันไฟเลี้ยง: 3.3V DC -การใช้พลังงาน: ≤1.0W โดยทั่วไป -อุณหภูมิขณะใช้งาน: 0°C ถึง +70°C -มาตรฐานด้านสิ่งแวดล้อม: RoHS -ลักษณะการใช้งาน: เหมาะสำหรับ EPON OLT Line Card, ระบบ FTTH/FTTB, Central Office PON Aggregation, MSAN และอุปกรณ์เครือข่าย Metro Ethernet ดาวน์โหลดข้อมูลไฟล์ Datasheet แนะนำวิธีการใช้งาน 1.ตรวจสอบอุปกรณ์ก่อนติดตั้ง ตรวจสอบว่าอุปกรณ์ OLT หรือ Line Card รองรับโมดูล EPON OLT SFP PX+++ / PX20+ และมีช่อง SFP ที่รองรับการใช้งาน 2.ติดตั้งโมดูล SFP ปิดระบบหรือปฏิบัติตามขั้นตอน Hot-Plug ของอุปกรณ์ OLT จากนั้นเสียบโมดูล EPON OLT SFP เข้ากับช่อง SFP จนเข้าที่ โมดูลรองรับการติดตั้งแบบ Hot-Pluggable 3.เชื่อมต่อสายไฟเบอร์ออปติก เชื่อมต่อสาย Single-Mode Fiber (SMF) เข้ากับพอร์ต SC/UPC ของโมดูล โดยโมดูลนี้เป็นระบบ BiDi ที่ใช้ไฟเบอร์เพียง 1 เส้นสำหรับรับและส่งข้อมูล 4.เชื่อมต่อเข้ากับระบบ EPON ใช้โมดูลเป็นส่วนรับส่งสัญญาณของ EPON OLT โดย TX ทำงานที่ความยาวคลื่น 1490 nm และ RX ที่ 1310 nm รองรับระยะการส่งสัญญาณสูงสุด 20 กม. 5.ตรวจสอบสถานะการเชื่อมต่อ ตรวจสอบสถานะ Link และค่าการรับส่งสัญญาณจากอุปกรณ์ OLT หากอุปกรณ์รองรับ DDM สามารถตรวจสอบอุณหภูมิ แรงดันไฟฟ้า Bias Current รวมถึงกำลังส่ง TX และกำลังรับ RX ได้ผ่านระบบ I²C 6.ทดสอบระบบหลังติดตั้ง ตรวจสอบการเชื่อมต่อระหว่าง OLT และอุปกรณ์ปลายทาง EPON ว่าสามารถรับส่งข้อมูลได้ตามปกติ และควรตรวจสอบค่ากำลังแสงให้อยู่ในช่วงที่เหมาะสมกับระบบ Diagram (แผนภาพการเชื่อมต่อ) ข้อดีและประโยชน์ในการใช้งาน -รองรับการส่งสัญญาณระยะไกล ได้สูงสุด 20 กิโลเมตร เหมาะสำหรับระบบเครือข่าย EPON ที่มีระยะทางระหว่าง OLT และปลายทางค่อนข้างไกล -ใช้ไฟเบอร์เพียงเส้นเดียว ด้วยเทคโนโลยี BiDi ช่วยลดจำนวนสายไฟเบอร์และลดความซับซ้อนของโครงสร้างระบบ โดยใช้ 1490 nm สำหรับ TX และ 1310 nm สำหรับ RX -มี Link Budget สูง ≥29 dB พร้อมกำลังส่ง +5 ถึง +10 dBm และความไวรับสัญญาณสูงสุด ≤ -28 dBm ช่วยให้การเชื่อมต่อระยะไกลมีความน่าเชื่อถือ -ติดตั้งและเปลี่ยนได้สะดวก ด้วยรูปแบบ SFP แบบ Hot-Pluggable เหมาะสำหรับงานที่ต้องการบำรุงรักษาหรือเปลี่ยนโมดูลได้ง่าย -รองรับการตรวจสอบค่าการทำงาน ผ่าน DDM เช่น อุณหภูมิ แรงดันไฟฟ้า Bias Current กำลังส่ง TX และกำลังรับ RX -ใช้พลังงานต่ำ โดยมีการใช้พลังงานโดยทั่วไปไม่เกิน 1.0W เหมาะกับการติดตั้งใน OLT ที่มีหลายช่อง SFP -เหมาะสำหรับ EPON OLT Line Card, FTTH/FTTB, PON Aggregation Platform, MSAN และอุปกรณ์เครือข่าย Metro Ethernet ข้อควรระวัง -ควรตรวจสอบว่าอุปกรณ์ OLT รองรับ EPON PX+++ / PX20+ และโมดูล SFP ก่อนติดตั้ง -ต้องใช้กับ Single-Mode Fiber (SMF) และหัวต่อ SC/UPC ให้ตรงกับโมดูล -ตรวจสอบทิศทางและความยาวคลื่นของระบบให้ถูกต้อง โดยโมดูลนี้ใช้ 1490 nm สำหรับ TX และ 1310 nm สำหรับ RX -หลีกเลี่ยงการมองเข้าไปในพอร์ตหรือปลายสายไฟเบอร์ขณะที่ระบบกำลังทำงาน -ควรทำความสะอาดหัวต่อไฟเบอร์ก่อนเชื่อมต่อ และปิดฝาครอบพอร์ตเมื่อไม่ได้ใช้งาน เพื่อป้องกันฝุ่นและสิ่งสกปรก -ใช้งานในช่วงอุณหภูมิ 0°C ถึง +70°C ตามสเปกของโมดูล -ไม่ควรใช้งานเกินค่ากำลังแสงและเงื่อนไขทางออปติคัลที่กำหนด เพื่อป้องกันความเสียหายของตัวรับส่งสัญญาณ อุปกรณ์ที่จะได้รับ 1) EPON OLT SFP Module PX+++ รุ่น EPON OLT PX20+ x 1 ชิ้น tags : EPON OLT SFP, EPON SFP Module, EPON OLT PX+++, EPON PX20+, OLT SFP 20KM, SFP BiDi, BiDi SFP, SFP Single Fiber, EPON 1.25G, EPON 1.244G, SFP SC/UPC, SC/UPC SFP, 1490nm TX, 1310nm RX, Single Mode Fiber, SMF, Fiber Optic SFP, Optical Transceiver, EPON Module, OLT Module, FTTH, FTTB, PON Network, Passive Optical Network, Fiber Optic Network, 20KM SFP, DDM SFP, Hot Pluggable SFP, EPON Fiber Module, EPON OLT Module

XGS-PON ONU Stick 10G SFP Module รองรับ GPON/EPON Adaptive 20KM (Plug & Play) รองรับ VLAN Compatible OLT สำหรับ FTTH และ POL Network รุ่น ZH-10GSFPX รองรับการทำงานแบบ XG-PON และ XGS-PON Auto-Adaptive

XGS-PON, XG-PON, ONU Stick, ONU SFP, 10G SFP, SFP Module, XGS-PON ONU, XG-PON ONU, 10G PON, PON Module, ONU Module, ZH-10GSFPX, FTTH, FTTB, POL Network, Fiber Optic, Optical Network, Fiber Optic Module, SFP Uplink, VLAN, Auto-Adaptive, 20KM, 10Gbps, Router, Switch, Firewall, CPE, Enterprise Network, Business Broadband, Data Center, IPTV, Multicast, 10G Network, โมดูล ONU, โมดูล SFP, ไฟเบอร์ออปติก, ระบบ FTTH, ระบบ PON XGS-PON ONU Stick 10G SFP Module รองรับ GPON/EPON Adaptive 20KM (Plug & Play) รองรับ VLAN Compatible OLT สำหรับ FTTH และ POL Network รุ่น ZH-10GSFPX รองรับการทำงานแบบ XG-PON และ XGS-PON Auto-Adaptive สามารถตรวจจับโหมดเครือข่ายและเชื่อมต่อได้โดยไม่ต้องตั้งค่าโหมดด้วยตนเอง รองรับความเร็ว Downstream สูงสุด 9.953Gbps และ Upstream สูงสุด 9.953Gbps ในโหมด XGS-PON พร้อมระยะส่งข้อมูลสูงสุดถึง 20 กิโลเมตร ตัวโมดูลออกแบบมาให้ใช้งานกับอุปกรณ์ที่มีพอร์ต SFP Uplink เช่น Router, Switch, Firewall และ CPE Gateway พร้อมรองรับ VLAN และการจัดการแบนด์วิดท์ เหมาะสำหรับงาน FTTH/FTTB, Enterprise Network, POL Network, Mobile Backhaul, Industrial Network, MDU และระบบ Business Broadband ที่ต้องการประสิทธิภาพการเชื่อมต่อไฟเบอร์ความเร็วสูงในรูปแบบกะทัดรัดและติดตั้งใช้งานได้สะดวก ราคา 3,290 บาท รุ่น :ZH-10GSFPX(รหัสสินค้า :P05956) คุณสมบัติสินค้า -รองรับเทคโนโลยี XG-PON / XGS-PON Auto-Adaptive สามารถตรวจจับและเลือกโหมดการทำงานให้เหมาะสมกับเครือข่ายโดยอัตโนมัติ -รองรับความเร็วสูงระดับ 10Gbps Downstream สูงสุด 9.953Gbps และ Upstream สูงสุด 9.953Gbps สำหรับ XGS-PON หรือ 2.488Gbps สำหรับ XG-PON -ระยะส่งข้อมูลไกลสูงสุด 20 กิโลเมตร เหมาะสำหรับระบบเครือข่ายไฟเบอร์ระยะไกล -มาตรฐาน SFP Form Factor รองรับการ Hot-Plug และใช้หัวต่อไฟเบอร์แบบ SC/PC สามารถติดตั้งกับอุปกรณ์ที่มี SFP Uplink ได้ -รองรับ VLAN สำหรับการแบ่ง Segment เครือข่ายและบริหารจัดการ QoS ในระบบ Multi-Service -รองรับ AES-128 Encryption ช่วยเพิ่มความปลอดภัยในการรับส่งข้อมูลผ่านเครือข่าย PON -รองรับ Dynamic Bandwidth Allocation (DBA) ช่วยบริหารและจัดสรรแบนด์วิดท์ Upstream ให้มีประสิทธิภาพ -รองรับ Multicast Pass-Through เหมาะสำหรับ IPTV, Video Streaming และระบบ Broadcast -ระบบแจ้งเตือนความผิดปกติ รองรับ Dying Gasp, LOS และ LOF สำหรับตรวจสอบสถานะและปัญหาของสัญญาณ -รองรับมาตรฐาน ITU-T G.987 และ G.9807 สำหรับ XG-PON และ XGS-PON พร้อมมาตรฐาน SFP MSA และ RoHS -ใช้ Laser TX 1270nm และ APD RX 1577nm พร้อม Optical Link Budget สูงสุด ≥29dB ช่วยให้เหมาะกับการเชื่อมต่อระยะไกล -ใช้พลังงานต่ำ รองรับไฟเลี้ยง 3.3V DC และกินไฟไม่เกิน 2.5W -รองรับอุณหภูมิใช้งาน 0°C ถึง +70°C และความชื้น 5–95% RH แบบไม่ควบแน่น -เหมาะสำหรับงาน FTTH/FTTB, Enterprise, Mobile Backhaul, Industrial Network, MDU และ Data Center ดาวน์โหลดข้อมูลไฟล์ Datasheet แนะนำวิธีการใช้งาน 1.ตรวจสอบอุปกรณ์ก่อนติดตั้ง ตรวจสอบว่า Router, Switch, Firewall หรือ CPE Gateway มีพอร์ต SFP Uplink ที่รองรับโมดูล และตรวจสอบหัวต่อไฟเบอร์ให้ตรงกับโมดูล 2.ติดตั้งโมดูล ZH-10GSFPX เสียบ XGS-PON ONU Stick เข้ากับช่อง SFP ของอุปกรณ์ปลายทาง โดยตัวโมดูลรองรับมาตรฐาน SFP และ Hot-Plug 3.เชื่อมต่อสาย Fiber Optic เชื่อมต่อสายไฟเบอร์เข้ากับพอร์ต SC/PC หรือ SC/UPC ของโมดูล และเชื่อมต่อไปยังระบบ PON/OLT ที่รองรับ 4.ตรวจสอบการทำงานของ PON โมดูลสามารถทำงานแบบ XG-PON / XGS-PON Auto-Adaptive โดยจะตรวจจับโหมดที่ใช้งานโดยอัตโนมัติ ไม่จำเป็นต้องเลือกโหมดด้วยตนเอง 5.ตั้งค่าเครือข่ายบนอุปกรณ์ Host ดำเนินการตั้งค่า Network, VLAN และ QoS บนอุปกรณ์ Router/Switch/Firewall ตามรูปแบบของระบบที่ใช้งาน โดยโมดูลรองรับ VLAN Tagging และการจัดการ QoS 6.ตรวจสอบการเชื่อมต่อและความเร็ว ทดสอบการรับส่งข้อมูลและตรวจสอบสถานะสัญญาณ หากพบปัญหาให้ตรวจสอบสายไฟเบอร์ หัวต่อ และสถานะ LOS/LOF/Dying Gasp ที่เกี่ยวข้องกับการแจ้งเตือนความผิดปกติ 7.นำไปใช้งานตามลักษณะเครือข่าย เหมาะสำหรับระบบ FTTH/FTTB, Enterprise Router/Firewall, Mobile Backhaul, Industrial Network, MDU, Hotel และ Business Broadband ที่ต้องการการเชื่อมต่อ PON ความเร็วสูง Diagram (แผนภาพการเชื่อมต่อ) ข้อดี -รองรับ XG-PON และ XGS-PON แบบ Auto-Adaptive ช่วยให้โมดูลตรวจจับโหมด PON และเชื่อมต่อได้โดยอัตโนมัติ ลดขั้นตอนการตั้งค่า -รองรับความเร็วสูงระดับ 10Gbps โดย XGS-PON รองรับ Upstream และ Downstream สูงสุด 9.953Gbps เหมาะกับงานที่ต้องการแบนด์วิดท์สูง -รองรับระยะทางสูงสุด 20 กม. ช่วยให้สามารถนำไปใช้งานกับระบบไฟเบอร์ที่มีระยะเชื่อมต่อค่อนข้างไกล -ดีไซน์แบบ SFP ขนาดกะทัดรัด สามารถติดตั้งกับอุปกรณ์ที่มี SFP Uplink เช่น Router, Switch และ Firewall ได้ -รองรับ VLAN และ QoS ช่วยในการแบ่งเครือข่ายและจัดการทราฟฟิกในระบบ Multi-Service -รองรับ AES-128 Encryption และ DBA เพิ่มความปลอดภัยและช่วยบริหารจัดสรรแบนด์วิดท์ Upstream ให้เหมาะสมกับการใช้งาน -ใช้พลังงานต่ำ กินไฟไม่เกิน 2.5W เหมาะสำหรับการติดตั้งในอุปกรณ์เครือข่ายที่ต้องการประหยัดพลังงาน ประโยชน์ในการใช้งาน -เหมาะสำหรับ FTTH/FTTB และระบบ 10G Optical Access Network เพื่อเชื่อมต่ออุปกรณ์ปลายทางเข้าสู่เครือข่าย PON -สามารถใช้เป็น 10G PON Uplink สำหรับ Router และ Firewall ช่วยเพิ่มความสามารถในการเชื่อมต่อไฟเบอร์ความเร็วสูง -เหมาะกับ Enterprise Network, Business Broadband และ Data Center Interconnect ที่ต้องการความเร็วและระยะทางในการเชื่อมต่อสูง -รองรับงาน IPTV, Video Streaming และ Broadcast ด้วยความสามารถ Multicast Pass-Through -เหมาะสำหรับ Industrial Network, IoT Gateway, MDU และ Hotel Network ที่ต้องการระบบเชื่อมต่อ 10G PON ข้อควรระวังในการใช้งาน -ตรวจสอบความเข้ากันได้กับ OLT และอุปกรณ์ Host ก่อนใช้งาน เนื่องจากการทำงานจริงต้องอาศัยอุปกรณ์เครือข่ายและระบบ PON ที่รองรับ -ตรวจสอบชนิดหัวต่อไฟเบอร์ให้ถูกต้อง โมดูลรองรับหัวต่อ SC/PC หรือ SC/UPC ตามรายละเอียดสินค้า -หลีกเลี่ยงการมองเข้าไปในพอร์ตหรือปลายสายไฟเบอร์โดยตรง เพื่อความปลอดภัยในการใช้งานระบบ Optical -ติดตั้งในสภาพแวดล้อมที่เหมาะสม โดยอุณหภูมิใช้งานอยู่ที่ 0°C ถึง +70°C และความชื้นแบบไม่ควบแน่น 5–95% RH -ตรวจสอบการตั้งค่า VLAN และเครือข่ายให้ถูกต้อง ก่อนนำระบบไปใช้งานจริง เพื่อป้องกันปัญหาการสื่อสารระหว่างอุปกรณ์ -ดูแลหัวต่อและสาย Fiber Optic ให้สะอาด เนื่องจากสิ่งสกปรกบริเวณหัวต่ออาจส่งผลต่อคุณภาพของสัญญาณ Optical -หากพบสัญญาณผิดปกติ ควรตรวจสอบสถานะ LOS, LOF และ Dying Gasp รวมถึงสายไฟเบอร์และการเชื่อมต่อ อุปกรณ์ที่จะได้รับ 1) ZH-10GSFPX XG(S)-PON STICK ONU Module x1 ตัว tags : XGS-PON, XG-PON, ONU Stick, ONU SFP, 10G SFP, SFP Module, XGS-PON ONU, XG-PON ONU, 10G PON, PON Module, ONU Module, ZH-10GSFPX, FTTH, FTTB, POL Network, Fiber Optic, Optical Network, Fiber Optic Module, SFP Uplink, VLAN, Auto-Adaptive, 20KM, 10Gbps, Router, Switch, Firewall, CPE, Enterprise Network, Business Broadband, Data Center, IPTV, Multicast, 10G Network, โมดูล ONU, โมดูล SFP, ไฟเบอร์ออปติก, ระบบ FTTH, ระบบ PON

XPON ONU Stick SFP Module รองรับ GPON/EPON Adaptive 20KM (Plug & Play) รองรับ VLAN สำหรับ FTTH และ POL Network รุ่น ZH-SFPX เป็นโมดูล ONU ขนาดมาตรฐาน SFP

XPON ONU, ONU Stick, SFP ONU, SFP Module, XPON SFP, GPON, EPON, GPON/EPON, Auto Adaptive, Plug and Play, 20KM, Fiber Optic, Optical Fiber, ไฟเบอร์ออปติก, โมดูล SFP, ONU Module, GPON ONU, EPON ONU, FTTH, FTTB, POL Network, VLAN, VLAN Support, Router, Switch, Firewall, CPE, PON Network, Fiber Network, ZH-SFPX, PBA Supply XPON ONU Stick SFP Module รองรับ GPON/EPON Adaptive 20KM (Plug & Play) รองรับ VLAN สำหรับ FTTH และ POL Network รุ่น ZH-SFPX เป็นโมดูล ONU ขนาดมาตรฐาน SFP ที่ออกแบบมาสำหรับเชื่อมต่ออุปกรณ์เครือข่าย เช่น Router, Switch, Firewall หรือ CPE ที่มีพอร์ต SFP เข้ากับระบบไฟเบอร์ออปติก GPON/EPON ได้โดยตรง โดยรองรับการทำงานแบบ Auto-Adaptive สามารถตรวจจับและเชื่อมต่อกับระบบ GPON หรือ EPON ได้โดยไม่ต้องตั้งค่าโหมดด้วยตนเอง ช่วยลดความจำเป็นในการใช้งาน ONU ภายนอกและทำให้การติดตั้งระบบเป็นไปอย่างสะดวกด้วยรูปแบบ Plug & Play รองรับระยะส่งข้อมูลสูงสุด 20 กิโลเมตร พร้อมรองรับ VLAN Tagging และการจัดการ VLAN สำหรับแบ่ง Segment เครือข่ายและบริหาร QoS อีกทั้งมีฟังก์ชัน AES-128, DBA, DHCP Server, Multicast Pass-through และระบบตรวจจับ Loop จึงเหมาะสำหรับงาน FTTH/FTTB, POL Network, Enterprise Router/Firewall, Industrial Network และ IoT Gateway ราคา 1,470 บาท รุ่น :ZH-SFPX(รหัสสินค้า :P05955) คุณสมบัติสินค้า -รองรับเทคโนโลยี XPON แบบ GPON/EPON Auto-Adaptive สามารถตรวจจับและเชื่อมต่อกับ OLT ได้ทั้ง GPON และ EPON โดยอัตโนมัติ -รูปแบบ Standard SFP รองรับมาตรฐาน SFP MSA และสามารถ Hot-Plug ได้ -ใช้งานร่วมกับอุปกรณ์ที่มี SFP Uplink Port เช่น Router, Switch, Firewall และ CPE Gateway -รองรับการเชื่อมต่อไฟเบอร์ออปติกระยะทางสูงสุด 20 กิโลเมตร -ใช้ความยาวคลื่น 1310 nm (TX) / 1490 nm (RX) -พอร์ตไฟเบอร์แบบ SC/UPC -รองรับ VLAN Tagging และ VLAN Configuration สำหรับแบ่งเครือข่ายและจัดการ QoS -รองรับ AES-128 Data Encryption เพื่อเพิ่มความปลอดภัยในการรับส่งข้อมูล -รองรับ Routing WAN สำหรับการออกแบบและจัดการโครงสร้างเครือข่ายที่ยืดหยุ่น -รองรับ Dynamic Bandwidth Allocation (DBA) เพื่อบริหารแบนด์วิดท์ขาขึ้นอย่างมีประสิทธิภาพ -มี DHCP Server สำหรับแจกจ่าย IP Address ให้กับอุปกรณ์ในเครือข่าย -รองรับ Multicast Pass-through เหมาะสำหรับ IPTV และบริการ Video Streaming -มีระบบ Loop Detection ช่วยป้องกันปัญหา Broadcast Storm ภายในเครือข่าย -รองรับการแจ้งเตือนความผิดปกติแบบ Real-time ผ่าน Dying Gasp และ LOS/LOF -รองรับการอัปเกรด Firmware ผ่านระบบออนไลน์ OAM/TFTP -รองรับมาตรฐาน ITU-T G.984.x (GPON) และ IEEE 802.3ah (EPON) -ใช้แรงดันไฟฟ้า 3.3V DC และกินไฟไม่เกิน 1.8W -ขนาดกะทัดรัด 79 × 14 × 8 มม. -รองรับอุณหภูมิใช้งาน 0°C ถึง +70°C -เหมาะสำหรับงาน FTTH/FTTB, POL Network, Enterprise Network, Industrial Network, IoT Gateway, Mobile Backhaul และ MDU/Hotel ดาวน์โหลดข้อมูลไฟล์ Datasheet แนะนำวิธีการใช้งาน 1.ตรวจสอบอุปกรณ์ก่อนติดตั้ง ตรวจสอบว่า Router, Switch, Firewall หรือ CPE Gateway ที่ต้องการใช้งานมีพอร์ต SFP Uplink และอุปกรณ์รองรับการทำงานร่วมกับ SFP ONU Module 2.ติดตั้ง ZH-SFPX เข้ากับพอร์ต SFP เสียบโมดูล ZH-SFPX เข้ากับช่อง SFP ของอุปกรณ์เครือข่าย โดยตัวโมดูลรองรับรูปแบบ Standard SFP และ Hot-Plug 3.เชื่อมต่อสายไฟเบอร์ออปติก เชื่อมต่อสายไฟเบอร์หัว SC/UPC เข้ากับพอร์ตของ ZH-SFPX ให้แน่นหนา โดยรองรับระยะการส่งข้อมูลสูงสุด 20 กม. 4.เชื่อมต่อเข้าสู่ระบบ PON เชื่อมต่อสายไฟเบอร์ไปยังระบบ OLT ของเครือข่าย GPON/EPON โดย ZH-SFPX สามารถ ตรวจจับ GPON หรือ EPON และเลือกโหมดการทำงานโดยอัตโนมัติ 5.ตั้งค่าเครือข่ายบนอุปกรณ์หลัก ตั้งค่า WAN, VLAN และพารามิเตอร์เครือข่ายที่จำเป็นบน Router, Switch หรือ Firewall ตามโครงสร้างของระบบ โดยโมดูลรองรับ VLAN Tagging/Configuration และ Routing WAN 6.ตรวจสอบสถานะการเชื่อมต่อ ตรวจสอบสถานะ Link และสัญญาณไฟเบอร์ หากเกิดความผิดปกติสามารถตรวจสอบจากระบบแจ้งเตือน LOS/LOF และ Dying Gasp ที่รองรับบนโมดูล 7.ทดสอบการรับส่งข้อมูล หลังจากระบบเชื่อมต่อสำเร็จ ให้ทดสอบ Internet หรือการรับส่งข้อมูลภายในเครือข่าย เพื่อยืนยันว่าการทำงานของ PON และ VLAN ถูกต้อง Diagram (แผนภาพการเชื่อมต่อ) ข้อดีของสินค้า -รองรับ GPON และ EPON ในโมดูลเดียว สามารถ Auto-Adaptive ตรวจจับระบบ PON และเชื่อมต่อกับ OLT ได้โดยอัตโนมัติ -ติดตั้งง่ายแบบ Plug & Play ใช้งานในรูปแบบ SFP ไม่จำเป็นต้องติดตั้ง ONU ภายนอกเพิ่มเติม -ประหยัดพื้นที่และพลังงาน ตัวโมดูลมีขนาดกะทัดรัด และใช้พลังงานไม่เกิน 1.8W -รองรับระยะทางสูงสุด 20 กม. เหมาะสำหรับการเชื่อมต่อเครือข่ายไฟเบอร์ระยะไกล -รองรับ VLAN ช่วยแบ่ง Segment เครือข่ายและจัดการ QoS ได้อย่างยืดหยุ่น -มีระบบรักษาความปลอดภัย AES-128 ช่วยเพิ่มความปลอดภัยในการรับส่งข้อมูลบนเครือข่าย PON -รองรับฟังก์ชันเครือข่ายหลากหลาย เช่น Routing WAN, DBA, DHCP Server และ Multicast Pass-through -รองรับการตรวจสอบและจัดการระบบ มี Loop Detection, LOS/LOF, Dying Gasp และการอัปเกรด Firmware ผ่าน OAM/TFTP ประโยชน์ในการใช้งาน -เหมาะสำหรับนำไปใช้งานในระบบ FTTH/FTTB และ POL Network -สามารถเปลี่ยน Router, Switch หรือ Firewall ที่มี SFP Port ให้เชื่อมต่อกับระบบ GPON/EPON ได้โดยตรง -เหมาะสำหรับ Enterprise Network ที่ต้องการเชื่อมต่อ PON Uplink เข้ากับ Router หรือ Firewall -ใช้ในระบบ Industrial Network และ IoT Gateway ที่ต้องการการเชื่อมต่อผ่านไฟเบอร์ -เหมาะสำหรับ CPE และ Residential Gateway เพื่อทดแทนการใช้งาน ONU แบบแยกอุปกรณ์ -สามารถประยุกต์ใช้ในระบบ Mobile Backhaul, Small Cell, MDU และโรงแรม ได้ ข้อควรระวัง -ตรวจสอบให้แน่ใจว่าอุปกรณ์ Host เช่น Router, Switch หรือ Firewall รองรับ SFP และสามารถทำงานร่วมกับ ONU Stick ได้ก่อนติดตั้ง -ตรวจสอบประเภทหัวไฟเบอร์ให้ตรงกับโมดูล โดยรุ่นนี้ใช้หัว SC/UPC -ตรวจสอบระยะทางและคุณภาพของสายไฟเบอร์ให้อยู่ในขอบเขตการใช้งานที่เหมาะสม โดยโมดูลรองรับระยะสูงสุด 20 กม. -หลีกเลี่ยงการสัมผัสปลายหัวไฟเบอร์หรือทำให้หัว Connector สกปรก เพราะอาจส่งผลต่อคุณภาพสัญญาณ -ตรวจสอบค่า VLAN, WAN และการตั้งค่าเครือข่าย ให้ตรงกับระบบ OLT หรือผู้ให้บริการก่อนใช้งาน -ใช้งานภายใต้อุณหภูมิที่กำหนด 0°C ถึง +70°C และหลีกเลี่ยงความชื้นหรือสภาพแวดล้อมที่เกินข้อกำหนดของอุปกรณ์ -ไม่ควรถอดหรือเสียบโมดูลโดยไม่จำเป็นระหว่างระบบกำลังทำงาน หากอุปกรณ์ Host หรือระบบเครือข่ายไม่ได้รองรับการ Hot-Plug อย่างเหมาะสม แม้ตัวโมดูลจะรองรับ Hot-Plug ก็ตาม อุปกรณ์ที่จะได้รับ 1) XPON STICK ONU Module รุ่น ZH-SFPX x 1 ชิ้น tags : XPON ONU, ONU Stick, SFP ONU, SFP Module, XPON SFP, GPON, EPON, GPON/EPON, Auto Adaptive, Plug and Play, 20KM, Fiber Optic, Optical Fiber, ไฟเบอร์ออปติก, โมดูล SFP, ONU Module, GPON ONU, EPON ONU, FTTH, FTTB, POL Network, VLAN, VLAN Support, Router, Switch, Firewall, CPE, PON Network, Fiber Network, ZH-SFPX, PBA Supply

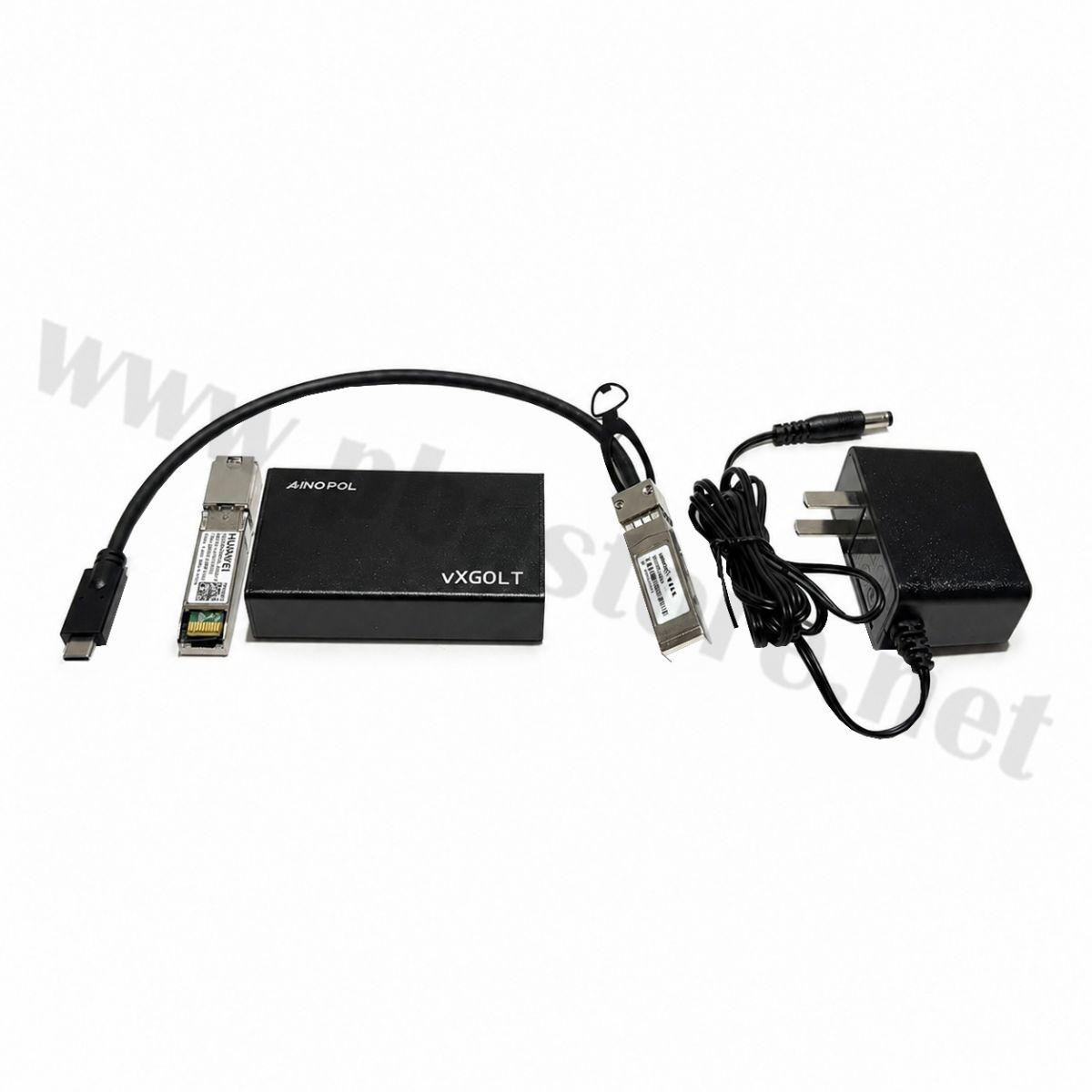

XGPON OLT Stick SFP Module Virtual OLT 10G SFP+ สำหรับ Switch Router Firewall ( Support Third-Party And POL Network) รองรับ 64 ONU รุ่น ZH-VOLTXG64 โมดูล OLT แบบ SFP+ สำหรับติดตั้งร่วมกับ Switch, Router หรือ Firewall
