เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 40KM ไม่ต้องใช้ Reflector Box รุ่น PK200-40N เครื่องมือสำหรับตรวจสอบและระบุสายไฟเบอร์ออปติกที่ต้องการในระบบ โดยอาศัยการตรวจจับแรงสั่นสะเทือนทางกลของสายไฟเบอร์ ราคา 45,500.00 .-

เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 40KM ไม่ต้องใช้ Reflector Box รุ่น PK200-40N เครื่องมือสำหรับตรวจสอบและระบุสายไฟเบอร์ออปติกที่ต้องการในระบบ โดยอาศัยการตรวจจับแรงสั่นสะเทือนทางกลของสายไฟเบอร์ ช่วยให้ช่างสามารถค้นหาและแยกสายเป้าหมายได้อย่างแม่นยำ แม้ในสภาพแวดล้อมที่มีสายจำนวนมากหรือสายมีสภาพปลายทางแตกต่างกัน เช่น PC, APC หรือสายขาด

รองรับการตรวจสอบระยะไกลสูงสุด 40 กิโลเมตร พร้อมระบบแสดงผลทั้งภาพและเสียง สามารถเลือกโหมดการทำงานแบบอัตโนมัติหรือแบบแมนนวล และเป็นการตรวจสอบแบบไม่ทำลายสาย จึงเหมาะสำหรับงานติดตั้ง ตรวจสอบ และบำรุงรักษาโครงข่ายไฟเบอร์ออปติก โดยข้อมูลในเอกสารระบุรุ่น TK200-40/N ซึ่งเป็นรุ่นระยะทดสอบ 40 กม. และรองรับการตรวจสอบสายที่ปลายเป็น APC หรือแม้แต่กรณีสายขาดได้

ราคา 45,500 บาท
รุ่น :PK200-40N(รหัสสินค้า :P06049)

คุณสมบัติสินค้า

-รองรับการตรวจสอบสายไฟเบอร์ระยะไกลสูงสุด 40 กม. เหมาะสำหรับงานตรวจสอบโครงข่ายไฟเบอร์ออปติกในระยะไกล

-ตรวจจับแรงสั่นสะเทือนทางกลของสายไฟเบอร์ เพื่อช่วยระบุและค้นหาสายเป้าหมายได้อย่างแม่นยำ

-รองรับสภาพสายหลากหลาย สามารถตรวจสอบได้แม้ปลายสายเป็น PC, APC หรือกรณีสายขาด

-ระบบตรวจสอบแบบไม่ทำลายสาย (Non-destructive Testing) ไม่จำเป็นต้องตัดหรือทำลายสายไฟเบอร์ระหว่างการตรวจสอบ

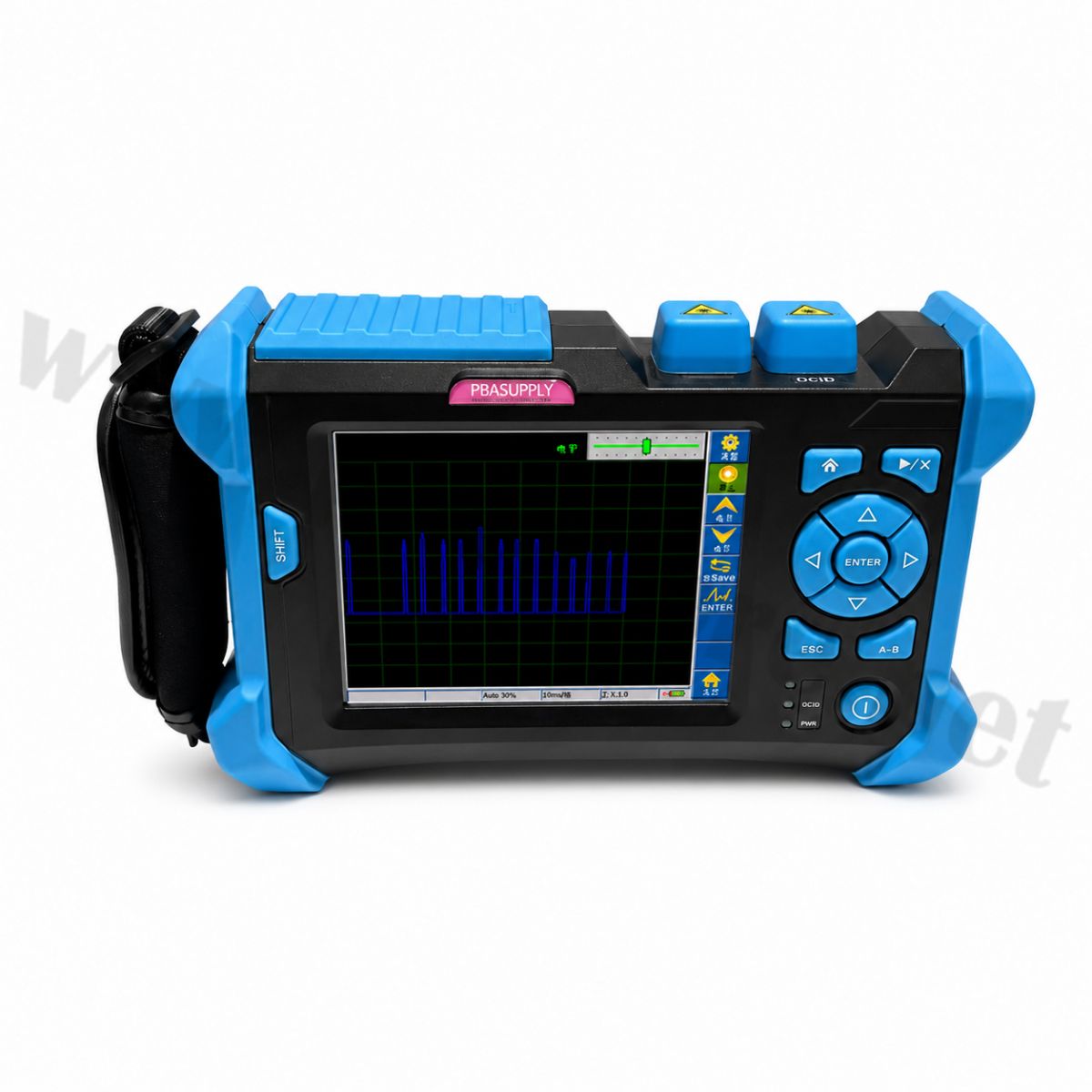

-แสดงผลได้ทั้งภาพและเสียง โดยหน้าจอสามารถแสดงผลแบบกราฟแท่งหรือรูปแบบคล้ายคลื่นไฟฟ้าหัวใจ และมีเสียงแสดงระดับการรบกวน

-เลือกโหมดการทำงานได้ทั้งอัตโนมัติและแมนนวล ช่วยให้เหมาะกับลักษณะงานของผู้ใช้งาน

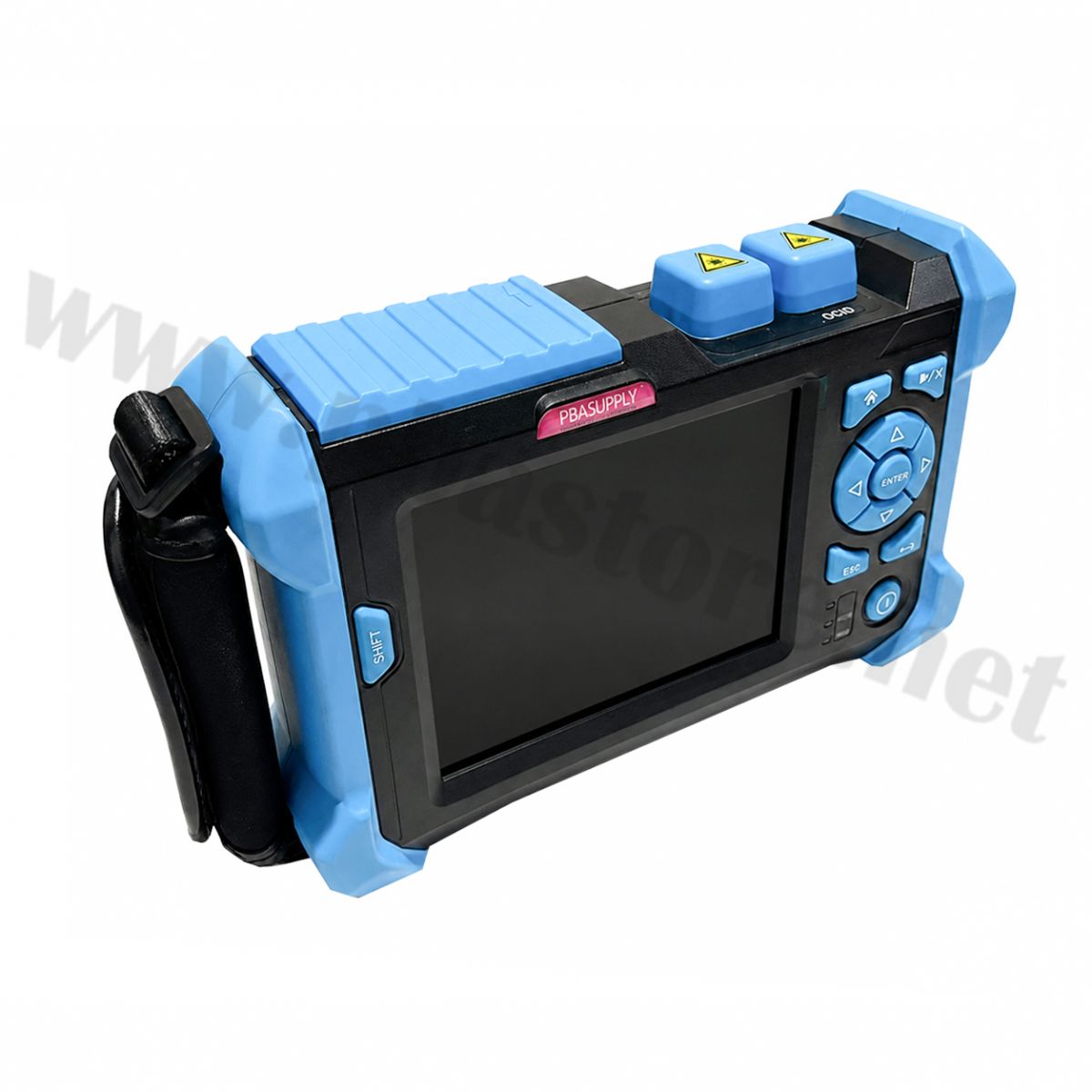

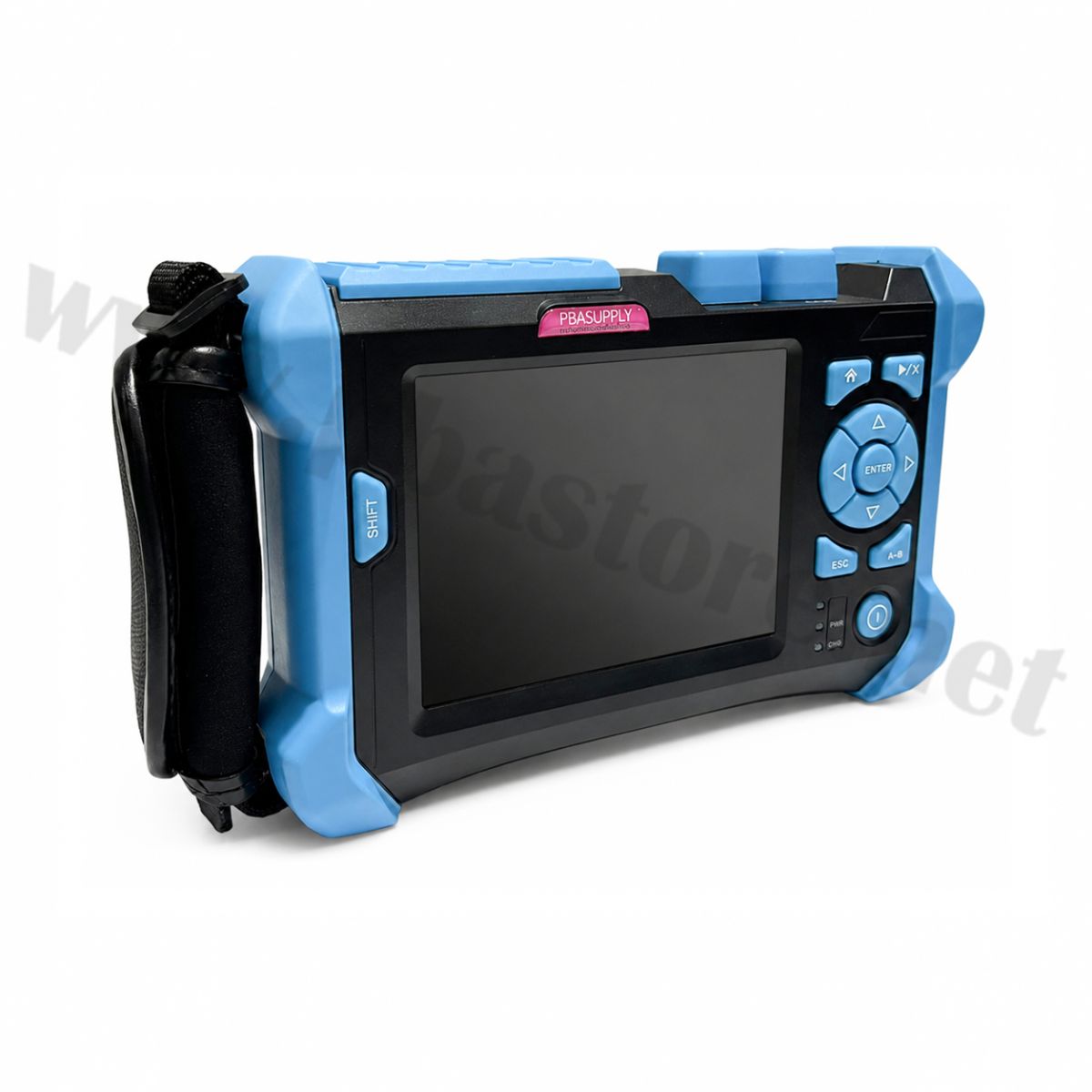

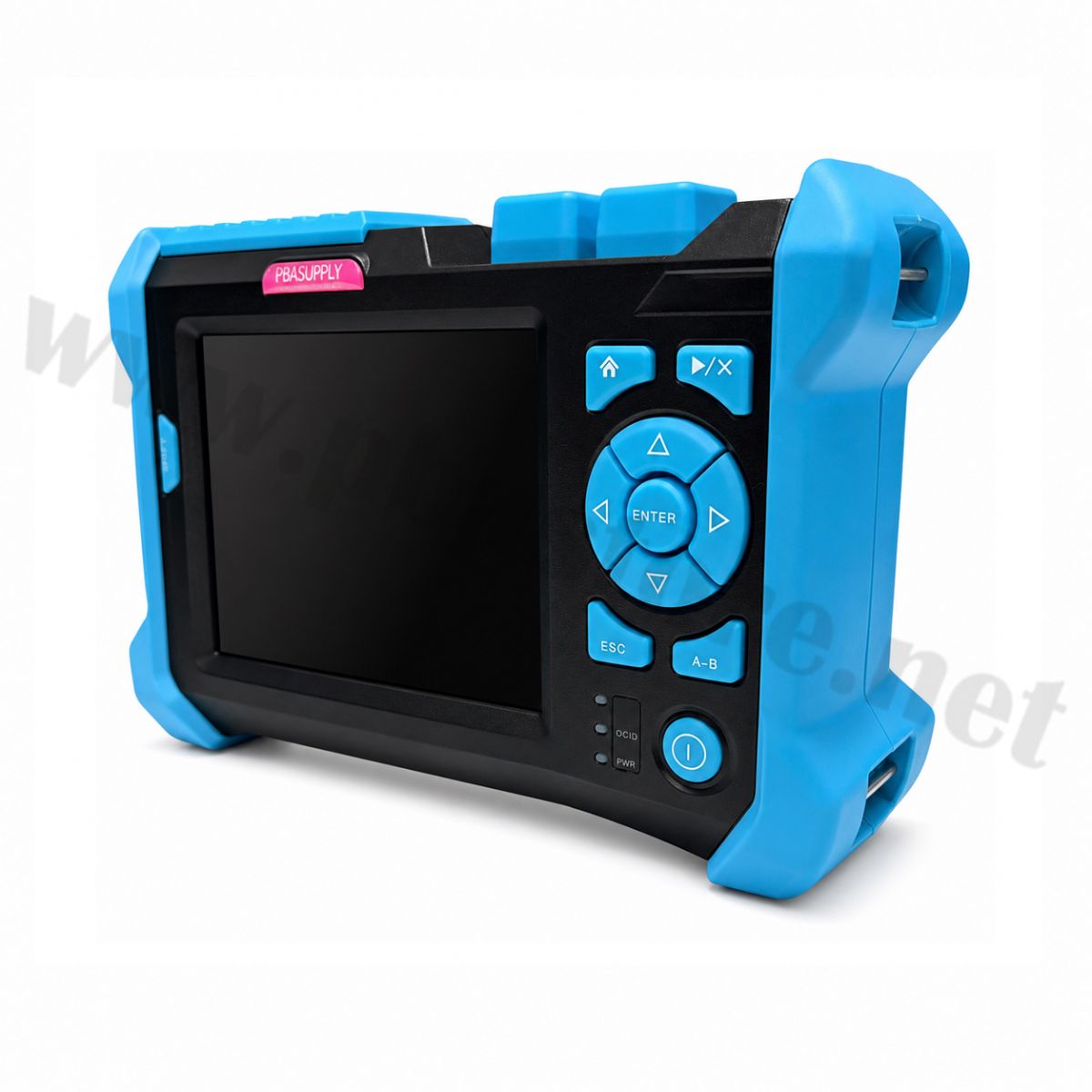

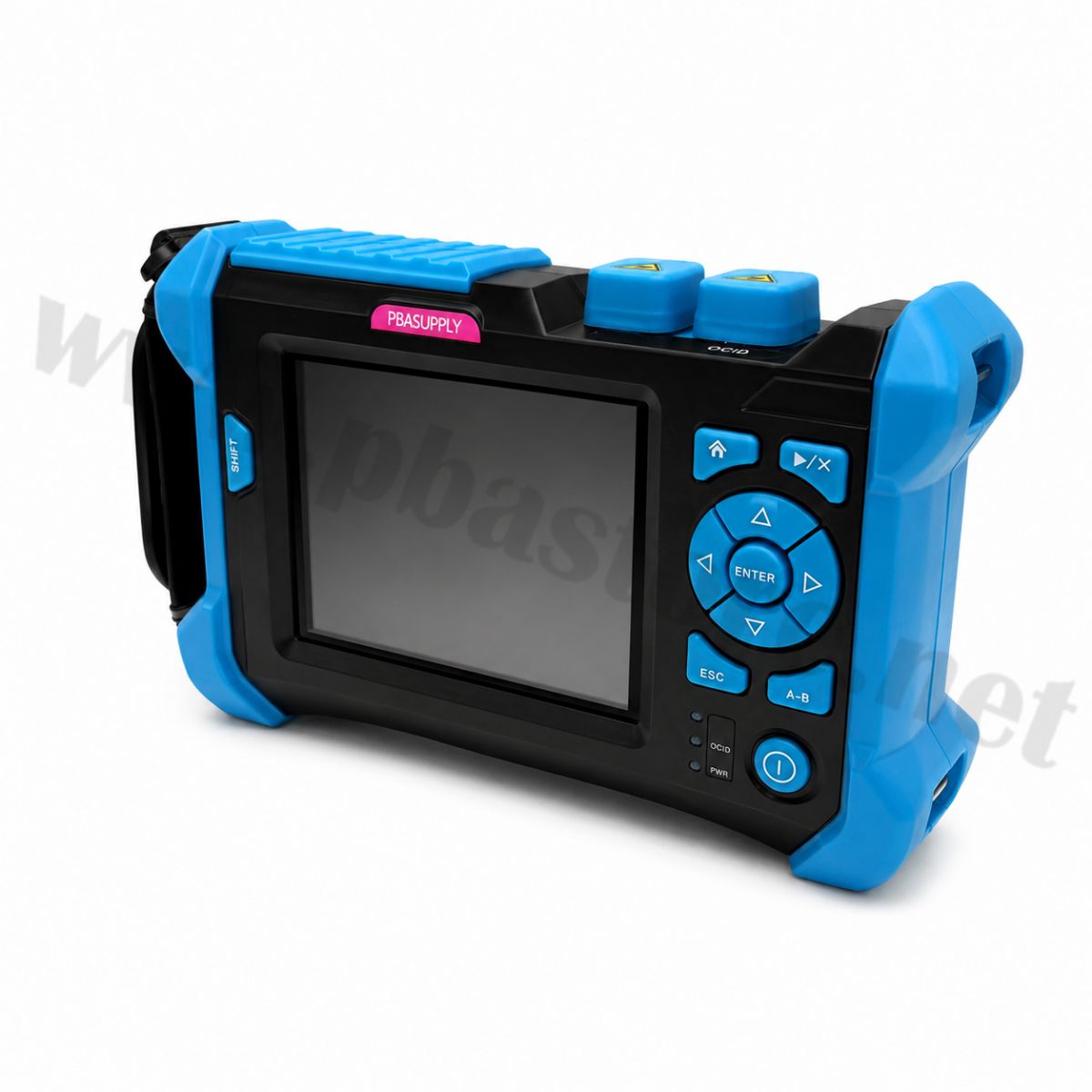

-หน้าจอสัมผัสขนาด 5.6 นิ้ว พร้อมปุ่มควบคุม ใช้งานและควบคุมเครื่องได้สะดวก

-รองรับโหมดประหยัดพลังงาน ช่วยยืดระยะเวลาการใช้งาน

-ความแม่นยำในการระบุสายสูง เหมาะสำหรับการค้นหาสายเป้าหมายท่ามกลางสภาพแวดล้อมที่มีความซับซ้อน

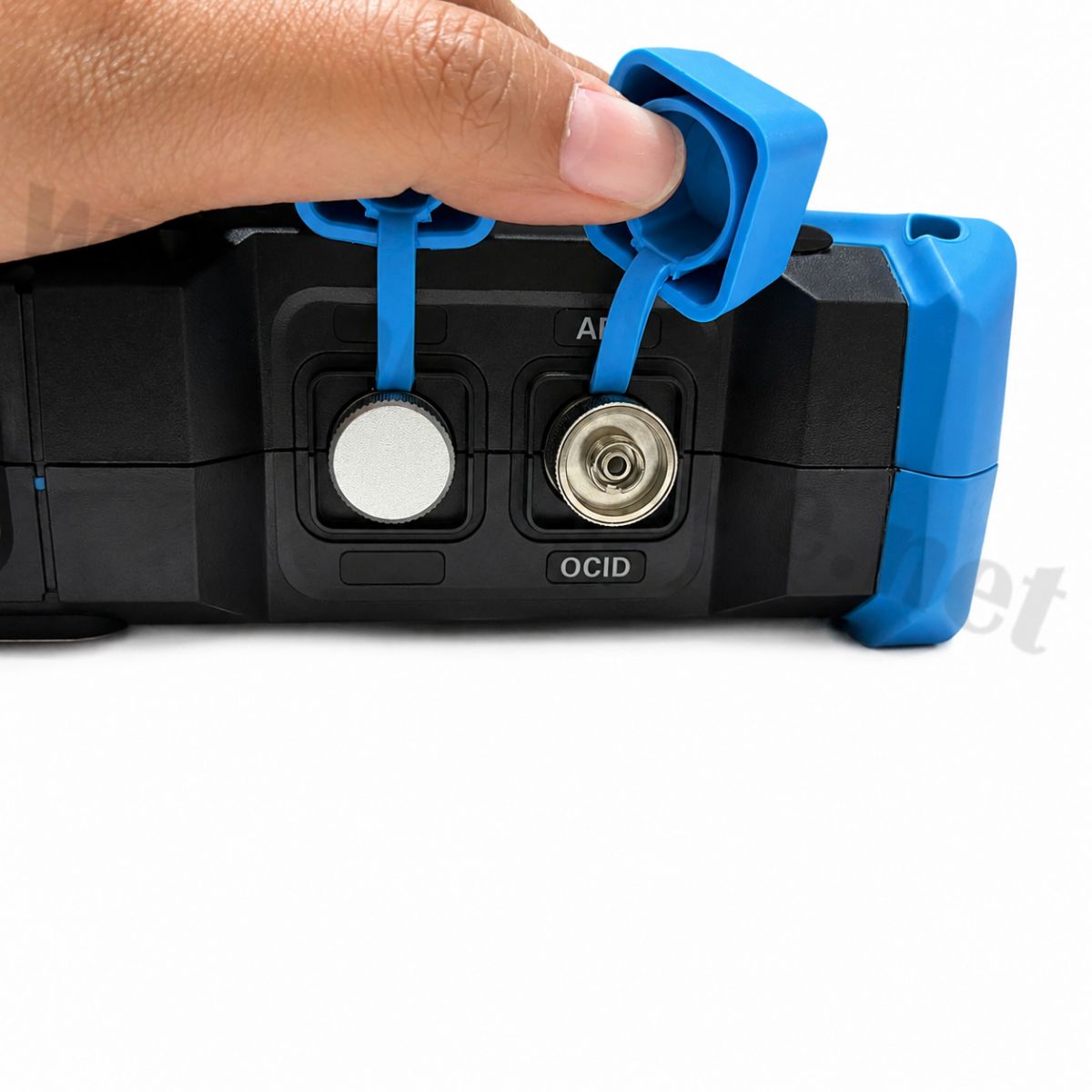

-อินเทอร์เฟซไฟเบอร์แบบ FC/APC ตามข้อมูลทางเทคนิคในเอกสาร

-ใช้แบตเตอรี่ลิเธียม 7.4V 10.4Ah สามารถทำงานต่อเนื่องได้ตั้งแต่ 10 ชั่วโมงขึ้นไป

-รองรับอุณหภูมิการทำงาน 0–45°C และอุณหภูมิในการจัดเก็บ -20–55°C

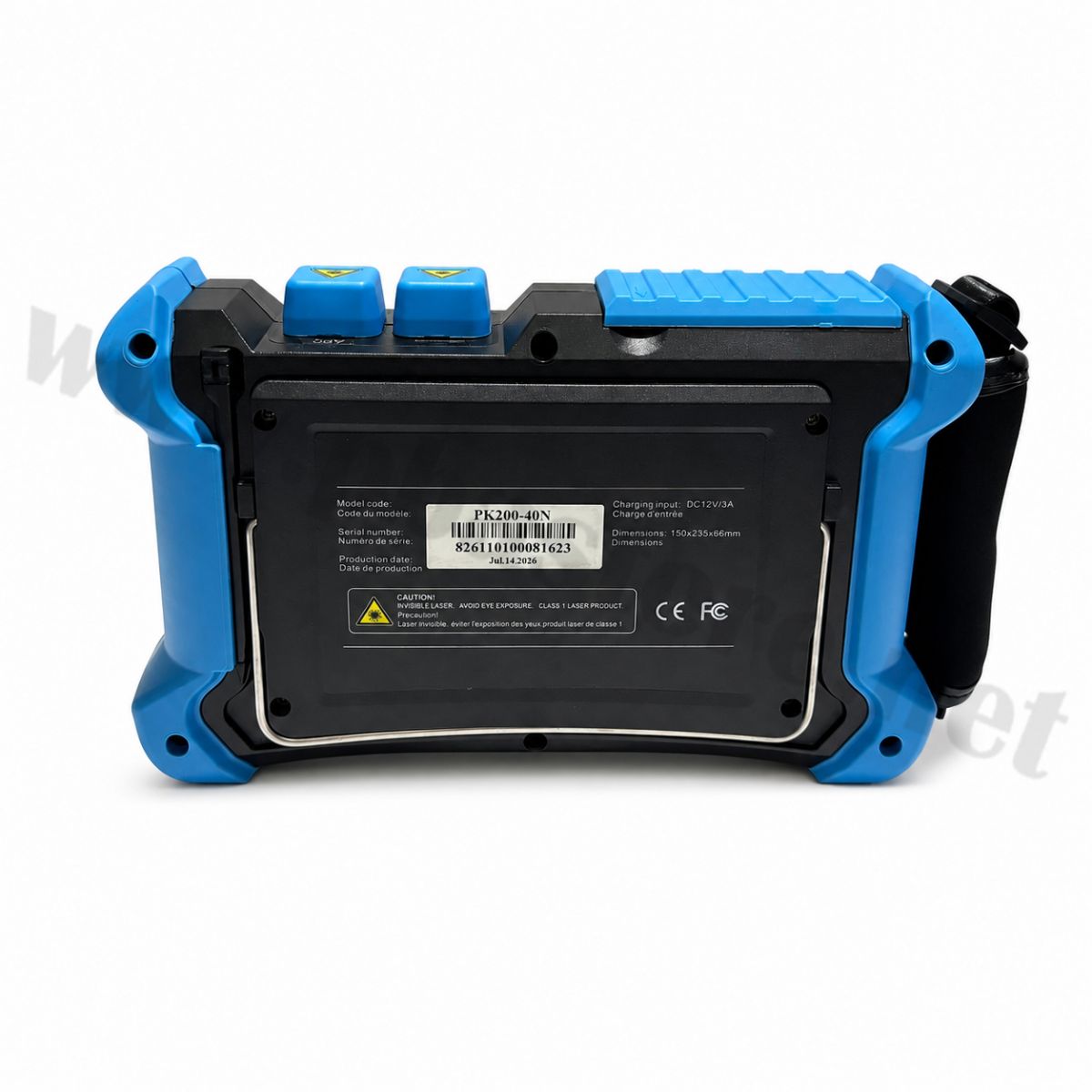

-น้ำหนักประมาณ 1.5 กก. รวมแบตเตอรี่ ตัวเครื่องมีขนาด 65 × 150 × 235 มม.

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

1.เตรียมเครื่องและสายที่ต้องการตรวจสอบ

ตรวจสอบแบตเตอรี่และเปิดเครื่อง จากนั้นเชื่อมต่อสายไฟเบอร์เข้ากับอินเทอร์เฟซที่รองรับตามการติดตั้งของระบบ

2.เลือกโหมดการทำงาน

สามารถเลือกใช้งานได้ทั้ง โหมดอัตโนมัติ (Automatic) หรือ โหมดแมนนวล (Manual) ตามลักษณะงาน

3.เริ่มค้นหาสายเป้าหมาย

เครื่องจะตรวจจับแรงสั่นสะเทือนทางกลที่เกิดขึ้นบนสายไฟเบอร์ เพื่อช่วยระบุว่าสายใดเป็นสายที่ต้องการตรวจสอบ โดยรองรับการตรวจสอบระยะไกลสูงสุด 40 กม. สำหรับรุ่น TK200-40/N ตามข้อมูลในเอกสาร

4.สังเกตผลการตรวจสอบ

ดูผลผ่านหน้าจอสัมผัสขนาด 5.6 นิ้ว โดยสามารถแสดงผลในรูปแบบ กราฟแท่งหรือรูปแบบคลื่นไฟฟ้าหัวใจ พร้อมมีสัญญาณเสียงที่สัมพันธ์กับระดับการรบกวนของสาย

5.ระบุตำแหน่งสายที่ต้องการ

ใช้ข้อมูลจากภาพและเสียงเพื่อแยกสายเป้าหมายออกจากสายอื่น โดยเครื่องมีความสามารถในการทำงานในสภาพแวดล้อมที่ซับซ้อน และรองรับกรณีปลายสายเป็น PC, APC หรือสายขาด

6.ตรวจสอบและยืนยันผล

เมื่อพบสายเป้าหมาย ให้ตรวจสอบผลซ้ำเพื่อยืนยันความถูกต้องก่อนดำเนินการกับสายจริง เนื่องจากเครื่องรองรับการตรวจสอบแบบ ไม่ทำลายสาย (Non-destructive Testing)

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

-ระบุสายไฟเบอร์ได้แม่นยำ ช่วยค้นหาและแยกสายเป้าหมายจากสายจำนวนมากในพื้นที่เดียวกัน

-รองรับการตรวจสอบระยะไกลสูงสุด 40 กม. เหมาะสำหรับโครงข่ายไฟเบอร์ที่มีระยะทางยาว

-ตรวจสอบแบบไม่ทำลายสาย ช่วยลดความเสี่ยงต่อความเสียหายของสายระหว่างการตรวจสอบ

-รองรับสภาพสายที่หลากหลาย สามารถช่วยระบุสายได้แม้ปลายสายเป็น PC, APC หรือกรณีสายขาด

-แสดงผลทั้งภาพและเสียง ทำให้ผู้ใช้งานสามารถสังเกตและวิเคราะห์สัญญาณได้สะดวก

-ใช้งานได้ทั้งโหมดอัตโนมัติและแมนนวล สามารถเลือกให้เหมาะกับลักษณะงาน

ประโยชน์ในการใช้งาน

-เหมาะสำหรับ ช่างติดตั้งและบำรุงรักษาระบบ Fiber Optic

-ช่วย ค้นหาสายเป้าหมายในพื้นที่ที่มีสายไฟเบอร์จำนวนมาก ลดเวลาในการตรวจสอบและค้นหาสาย

-ใช้ในการ ตรวจสอบสายไฟเบอร์ในโครงข่ายระยะไกล โดยรุ่น TK200-40/N รองรับระยะทดสอบ 40 กม.

-เหมาะสำหรับงาน ตรวจสอบสายที่มีปัญหา รวมถึงกรณีสายขาดหรือสายที่มีหัวต่อ APC

-ช่วยให้การทำงานภาคสนามสะดวกขึ้นด้วย หน้าจอสัมผัส 5.6 นิ้ว และระบบแสดงผลแบบกราฟแท่งหรือรูปแบบคลื่น

-ช่วยลดความจำเป็นในการรื้อหรือแยกสายจำนวนมากเพื่อค้นหาสายที่ต้องการ

ข้อควรระวัง

-ควรใช้งานตาม คู่มือและข้อกำหนดของผู้ผลิต เนื่องจากเอกสารที่แนบมาเป็นข้อมูลคุณสมบัติและทางเทคนิค ไม่ใช่คู่มือการใช้งานโดยละเอียด

-ตรวจสอบให้แน่ใจว่าอุปกรณ์และการเชื่อมต่อไฟเบอร์ถูกต้องก่อนเริ่มการตรวจสอบ

-ไม่ควรมองเข้าไปในปลายสายไฟเบอร์หรือช่องเชื่อมต่อโดยตรง หากไม่ทราบสถานะของสัญญาณแสง

-ควรรักษาความสะอาดของหัวต่อไฟเบอร์และอินเทอร์เฟซ เพื่อช่วยให้การตรวจสอบมีความถูกต้อง

-หลีกเลี่ยงการใช้งานนอกช่วงอุณหภูมิที่ระบุ โดยเอกสารกำหนดอุณหภูมิการทำงานไว้ที่ 0–45°C และอุณหภูมิจัดเก็บ -20–55°C

-ดูแลแบตเตอรี่ให้มีประจุเพียงพอก่อนนำไปใช้งานภาคสนาม โดยแบตเตอรี่ที่ระบุคือ 7.4V 10.4Ah และรองรับการทำงานต่อเนื่องไม่น้อยกว่า 10 ชั่วโมง

-หลีกเลี่ยงการกระแทก ความชื้น และสภาพแวดล้อมที่อาจทำให้ตัวเครื่องหรืออุปกรณ์เชื่อมต่อเสียหาย

ไม่ควรสรุปว่าเครื่องสามารถตรวจสอบทุกสภาพสายได้โดยไม่มีข้อจำกัด เพราะเอกสารระบุเพียงความสามารถในการรองรับสภาพปลายสายบางประเภท เช่น PC, APC และสายขาด

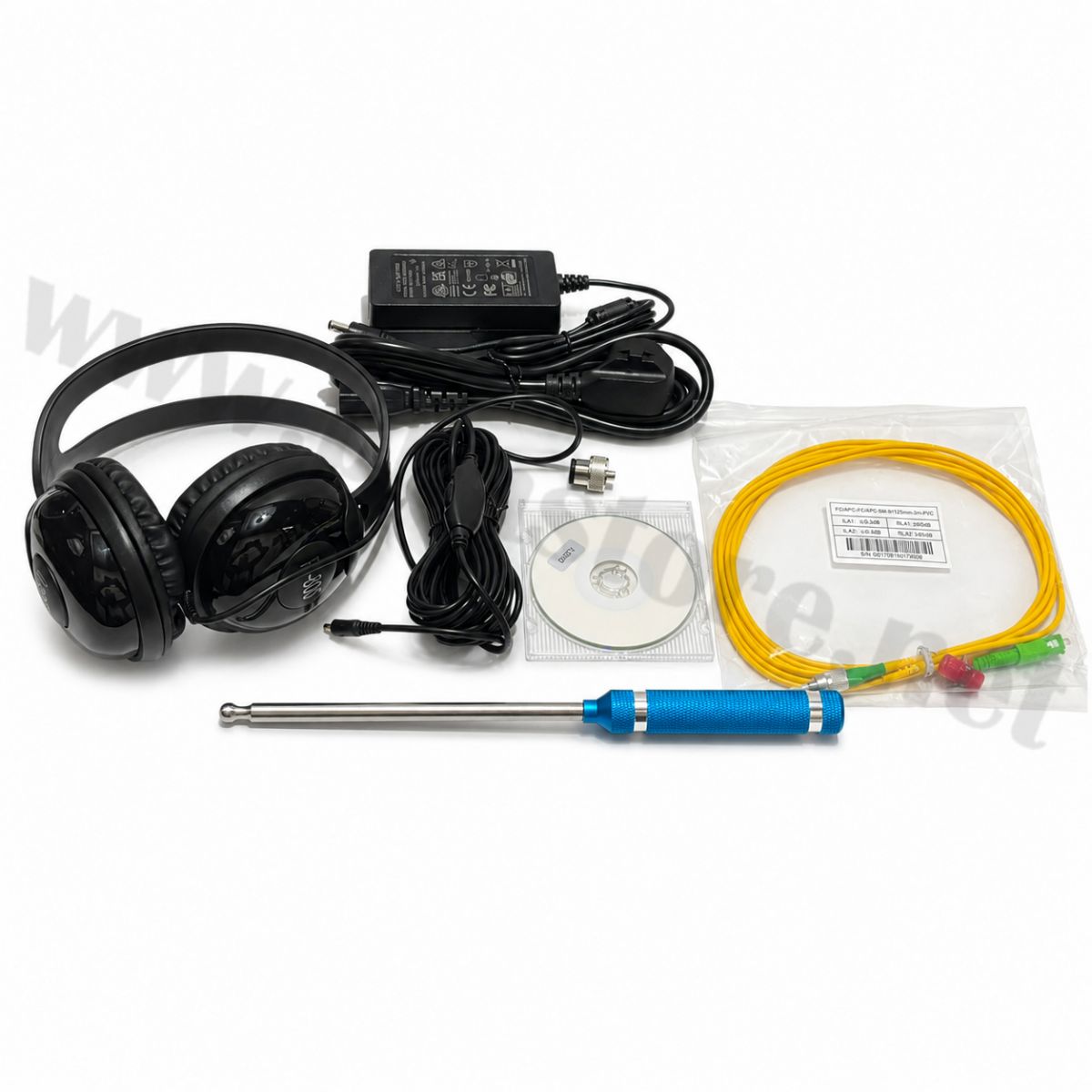

อุปกรณ์ที่จะได้รับ

1) เครื่อง PK200-40N พร้อมแบตเตอรี่ x1

2) อะแดปเตอร์ AC/DC (12V/3A) x1

3) สาย Patch Cord FC/APC-SC/APC ความยาว 3 เมตร x1

4) หูฟังสำหรับรับฟังเสียงเคาะ (Knocking Sound) x1

5) อุปกรณ์เคาะ (แท่งเคาะ/Percussion Rod) x1

6) อะแดปเตอร์ FC/FC x1

7) Connector for OTDR x1

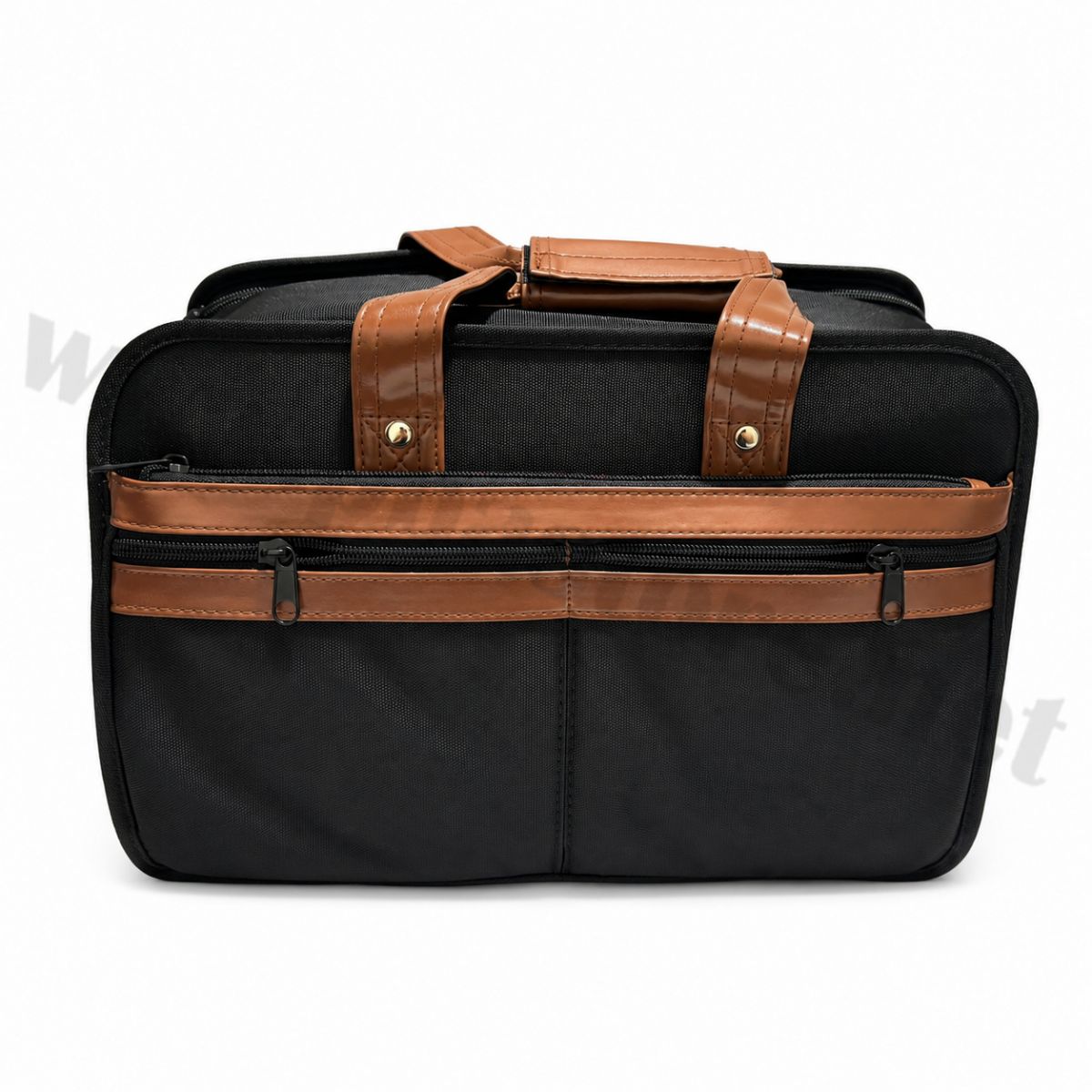

8) กระเป๋านุ่มพร้อมสายสะพาย x1

9) คู่มือการใช้งานและใบรับรองการสอบเทียบ x1
