เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 20KM พร้อม VFL และ Reflector Box รุ่น PK100-20N อุปกรณ์สำหรับช่วยตรวจสอบและระบุสายใยแก้วนำแสงได้อย่างมีประสิทธิภาพ ราคา 22,000.00 .-

เครื่องระบุสายไฟเบอร์ออปติก Optical Cable Identifier (OCID) 20KM พร้อม VFL และ Reflector Box รุ่น PK100-20N อุปกรณ์สำหรับช่วยตรวจสอบและระบุสายใยแก้วนำแสงได้อย่างมีประสิทธิภาพ
เหมาะสำหรับงานติดตั้ง ตรวจสอบ และบำรุงรักษาระบบไฟเบอร์ออปติก โดยรองรับการทดสอบไฟเบอร์แบบ Single-fiber และใช้ความยาวคลื่น 1550nm พร้อมฟังก์ชัน VFL 650nm สำหรับตรวจสอบแนวสายและจุดผิดปกติของไฟเบอร์ได้สะดวก ตัวเครื่องมาพร้อมหน้าจอสัมผัสขนาด 5.6 นิ้ว และแบตเตอรี่ที่รองรับการใช้งานต่อเนื่องไม่น้อยกว่า 10 ชั่วโมง

ราคา 22,000 บาท
รุ่น :PK100-20N(รหัสสินค้า :P06048)

คุณสมบัติสินค้า

-ใช้สำหรับ ระบุและตรวจสอบสายไฟเบอร์ออปติก (Optical Cable Identifier: OCID)

-รองรับการทดสอบแบบ Single-Fiber Test

-ใช้ความยาวคลื่นในการทดสอบ 1550nm

-รองรับระยะทดสอบสูงสุด 10 กิโลเมตร

-มีค่า Unidirectional Cable Loss 5dB

-Initial Dead Zone: Zero Dead Zone ช่วยให้สามารถตรวจสอบสัญญาณได้ตั้งแต่ต้นสาย

-รองรับค่า Return Loss ที่ปลายสาย ≤20dB

-ค่า Signal-to-Noise Ratio 40dB

-รองรับไฟเบอร์ประเภท Single Mode (SM)

-ใช้หัวเชื่อมต่อแบบ FC/APC

-มาพร้อม VFL (Visual Fault Locator) ความยาวคลื่น 650nm กำลังขาออก ≥ -3dBm และตรวจสอบได้ไกลสูงสุด 3 กิโลเมตร

-รองรับการใช้งานร่วมกับ Reflector ที่ปลายสาย เพื่อเพิ่มระยะการวัดได้อีก 20 กิโลเมตรตามเงื่อนไขที่ผู้ผลิตกำหนด

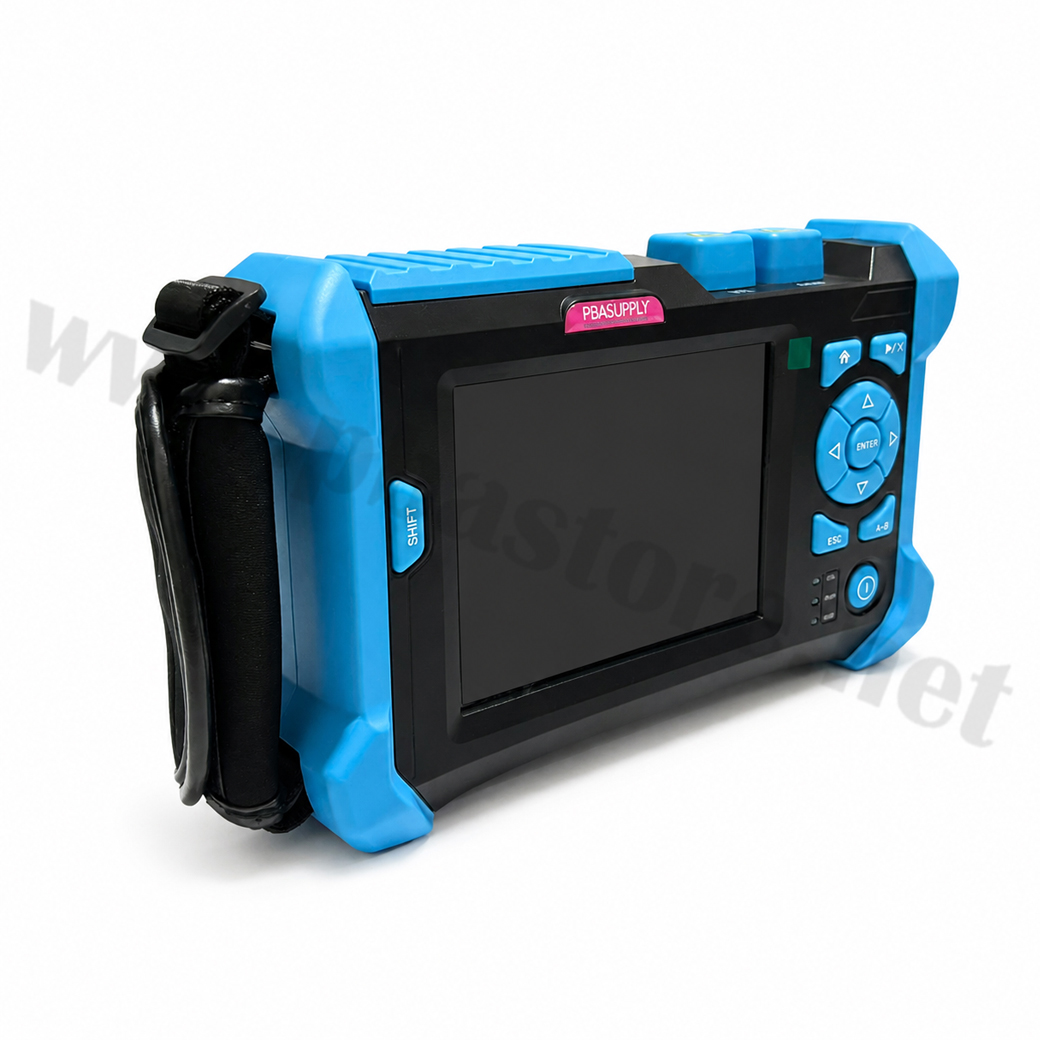

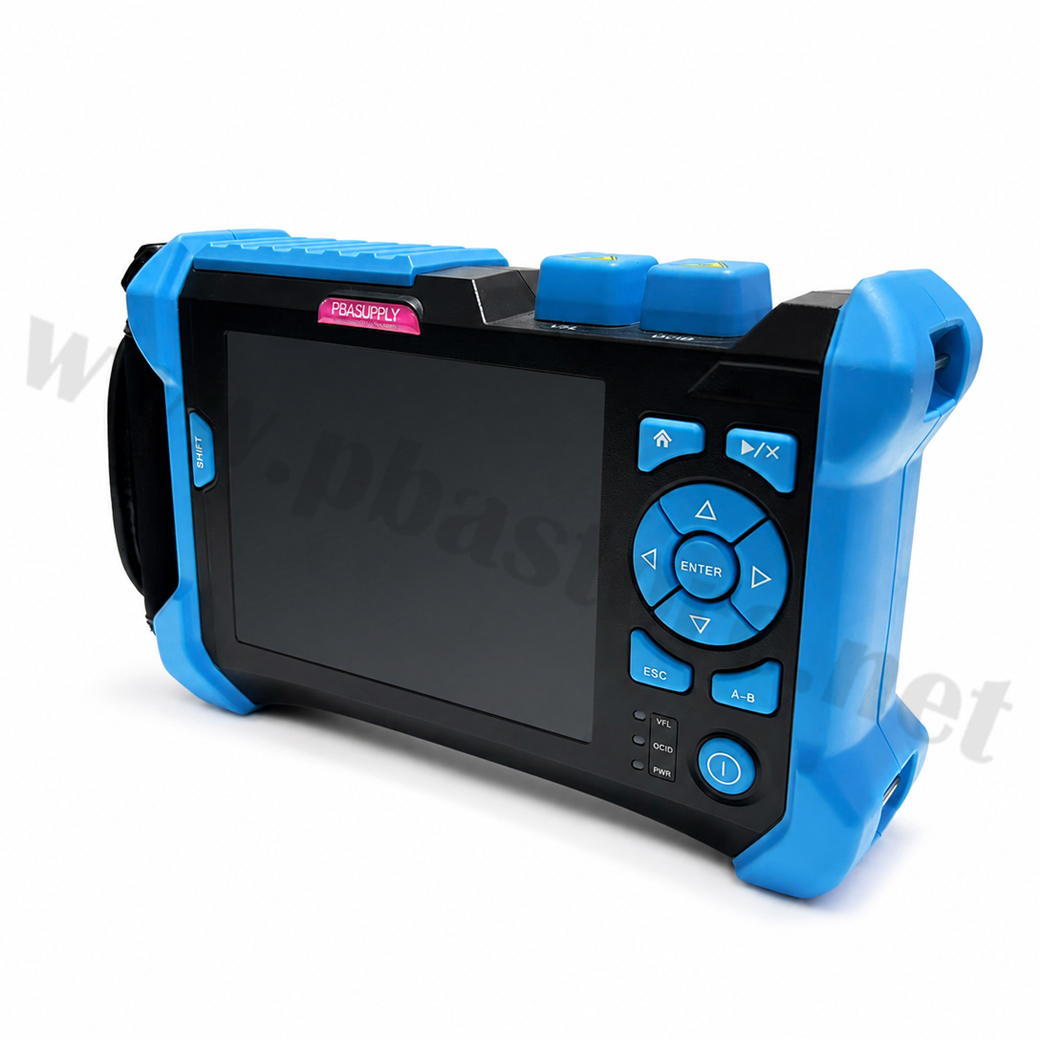

-หน้าจอสัมผัสขนาดใหญ่ 5.6 นิ้ว

-รองรับการควบคุมผ่าน Touch LCD และปุ่มกด

-แสดงผลระดับการสั่นสะเทือนบนหน้าจอ พร้อมเสียงแจ้งเตือนตามระดับสัญญาณ

-แบตเตอรี่ Polymer Lithium 7.4V 10.4Ah

-ใช้งานต่อเนื่องได้ ไม่น้อยกว่า 10 ชั่วโมง

-ใช้ไฟ DC 12V/3A

-กินไฟน้อยกว่า 6W

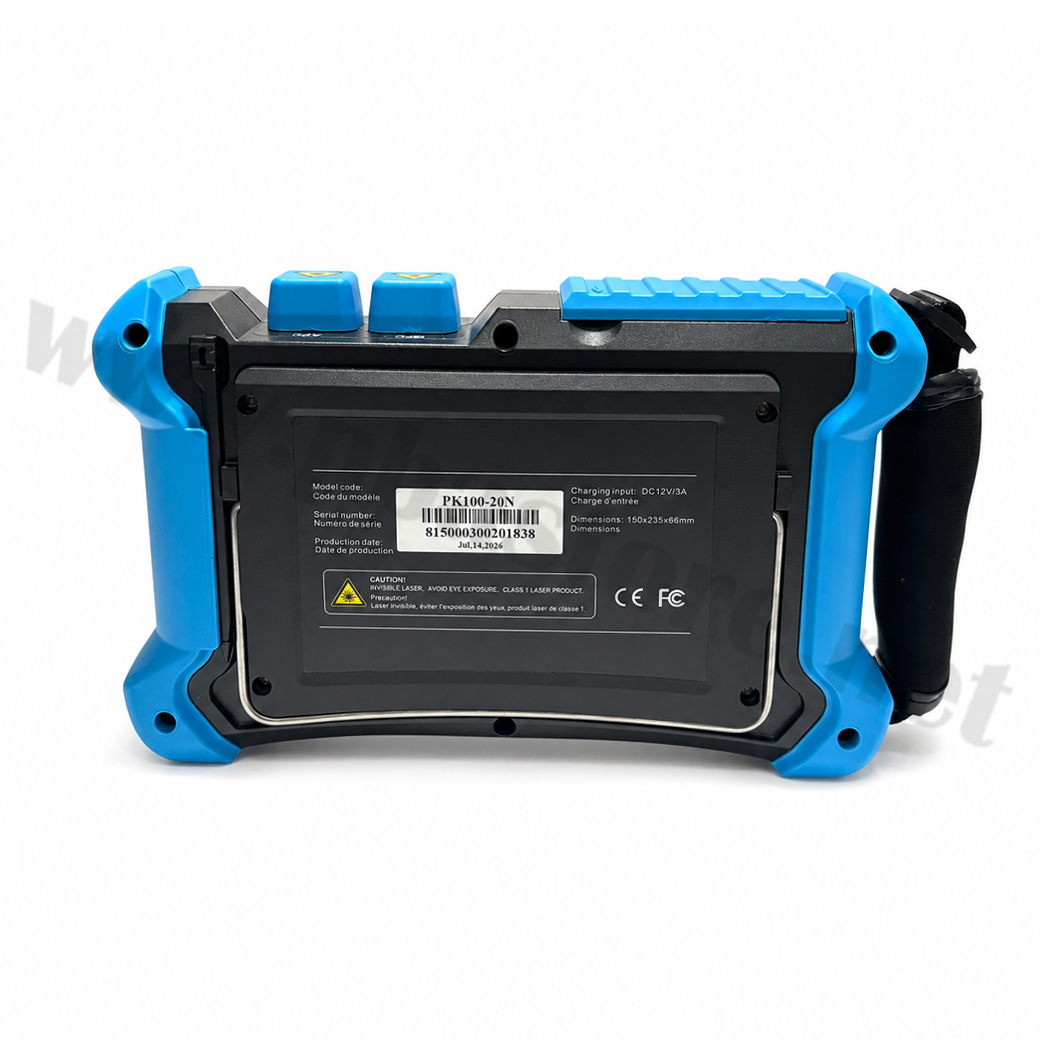

-ขนาดตัวเครื่อง 150 × 235 × 66 มม.

-น้ำหนักประมาณ 1.5 กก. (รวมแบตเตอรี่)

-อุณหภูมิใช้งาน -10°C ถึง +50°C

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

1.เตรียมสายไฟเบอร์ออปติก

-ตรวจสอบว่าสายที่ต้องการทดสอบเป็นไฟเบอร์ชนิด Single Mode (SM)

-ทำความสะอาดหัวต่อไฟเบอร์ก่อนเชื่อมต่อ เพื่อป้องกันฝุ่นและสิ่งสกปรก

2.เชื่อมต่อสายเข้ากับเครื่อง

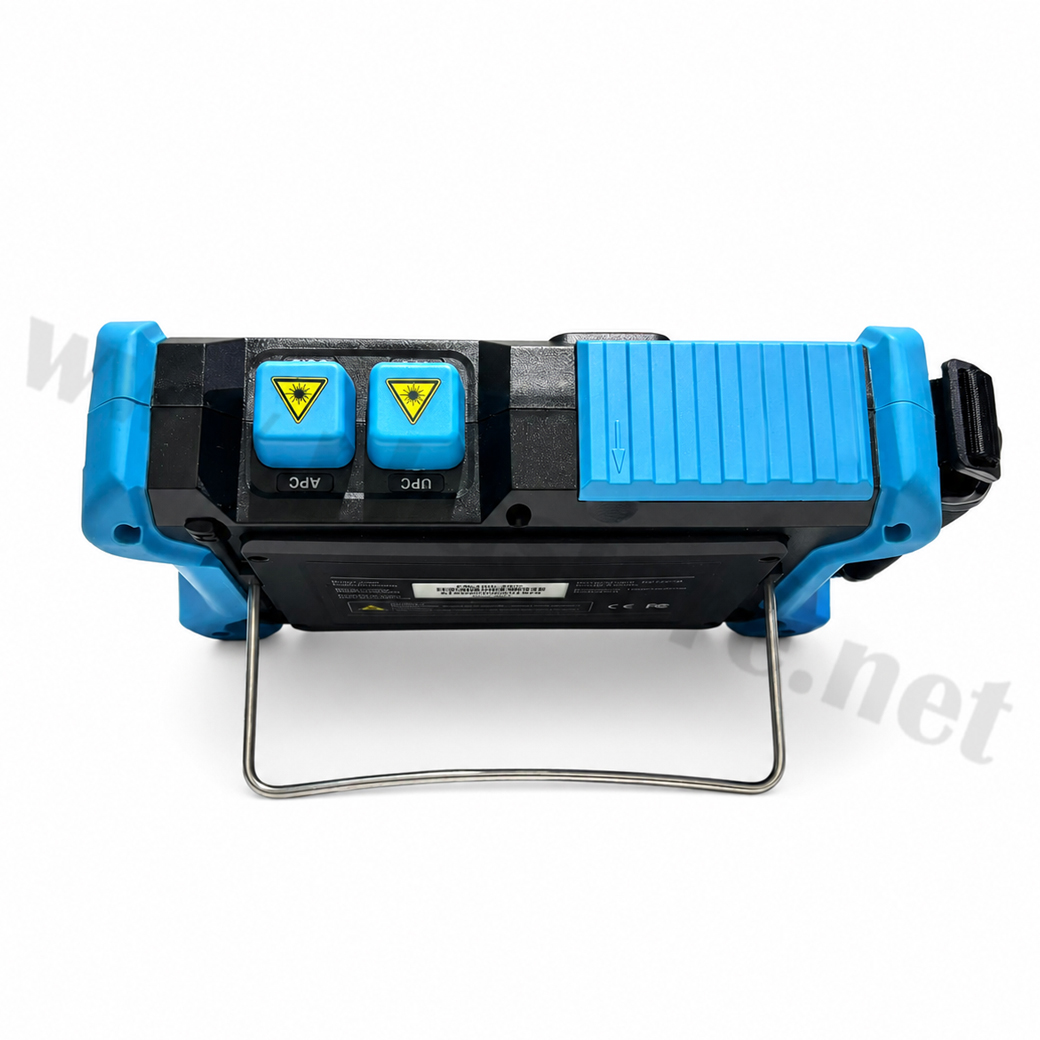

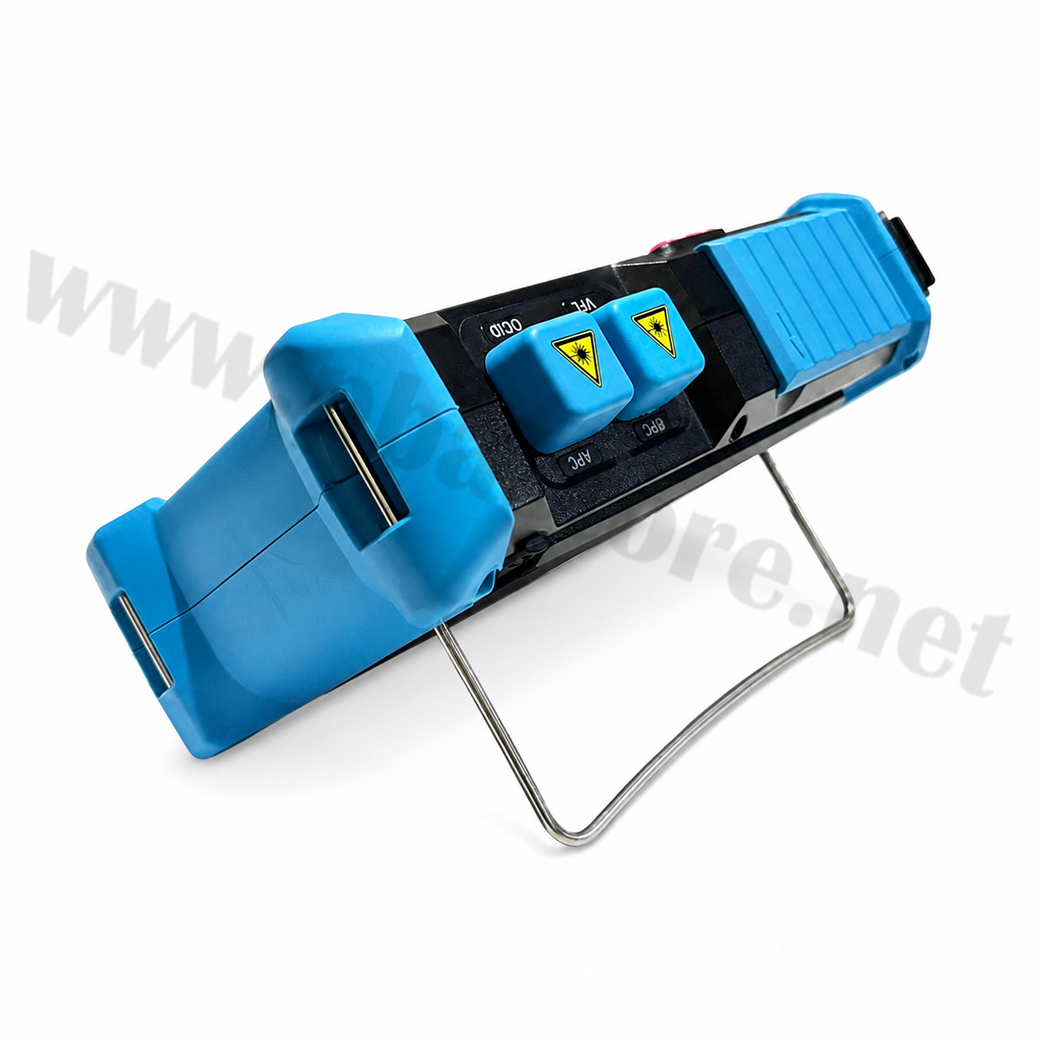

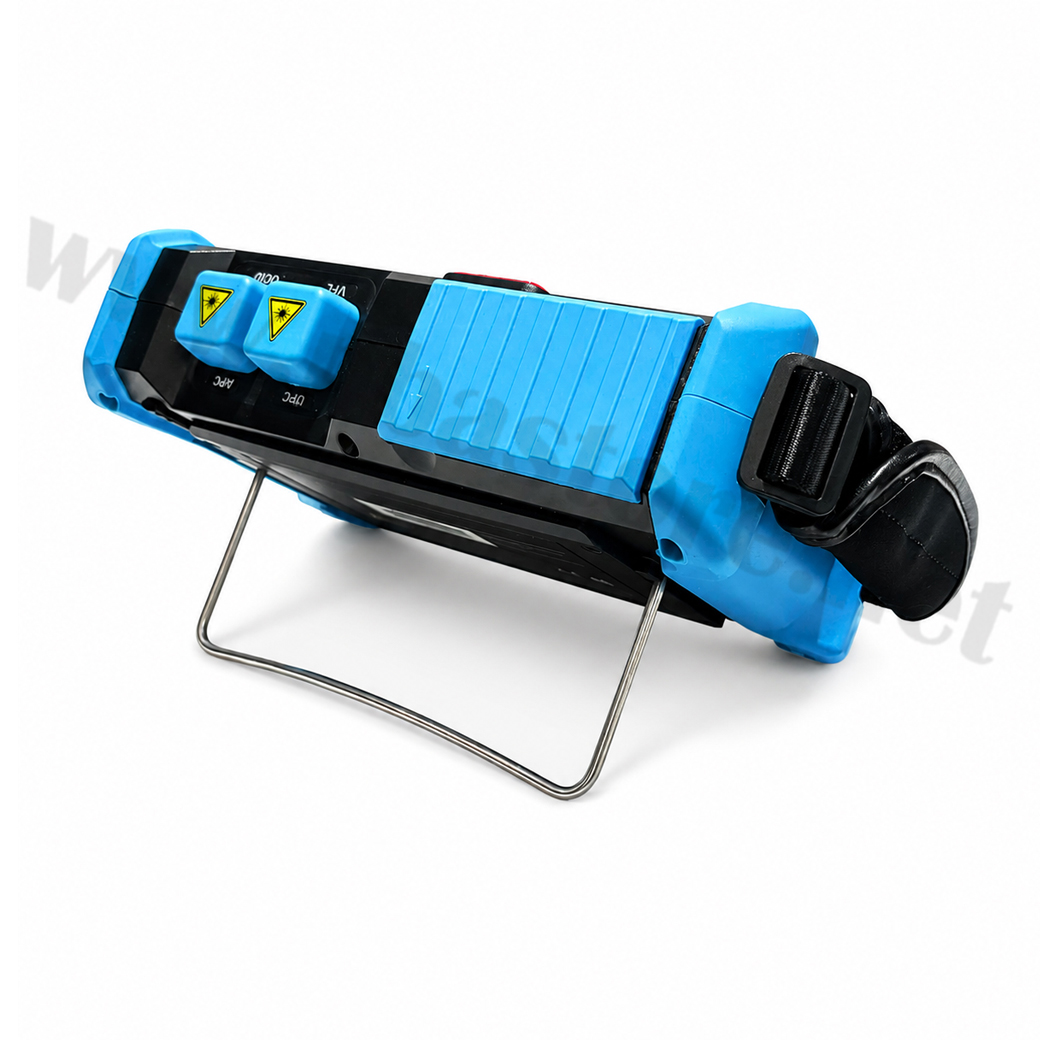

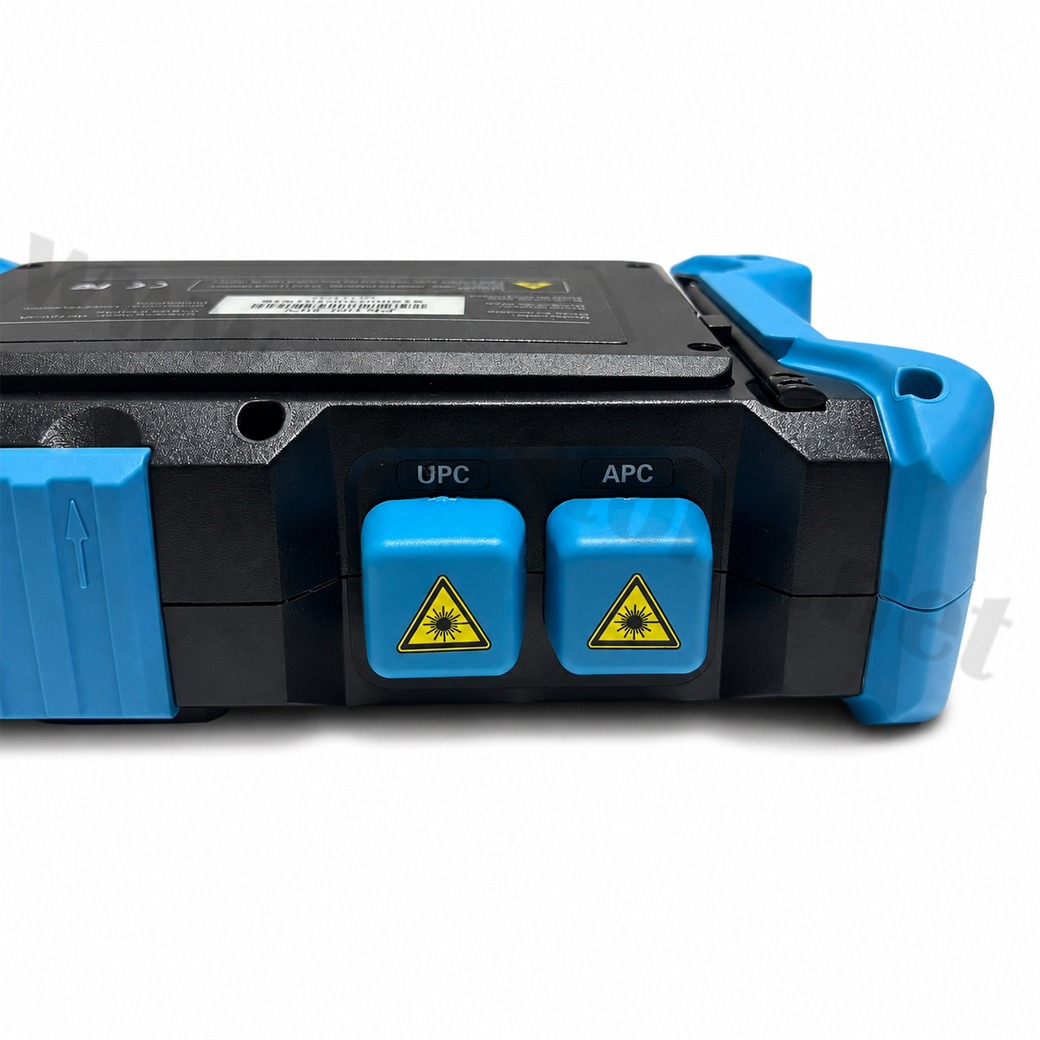

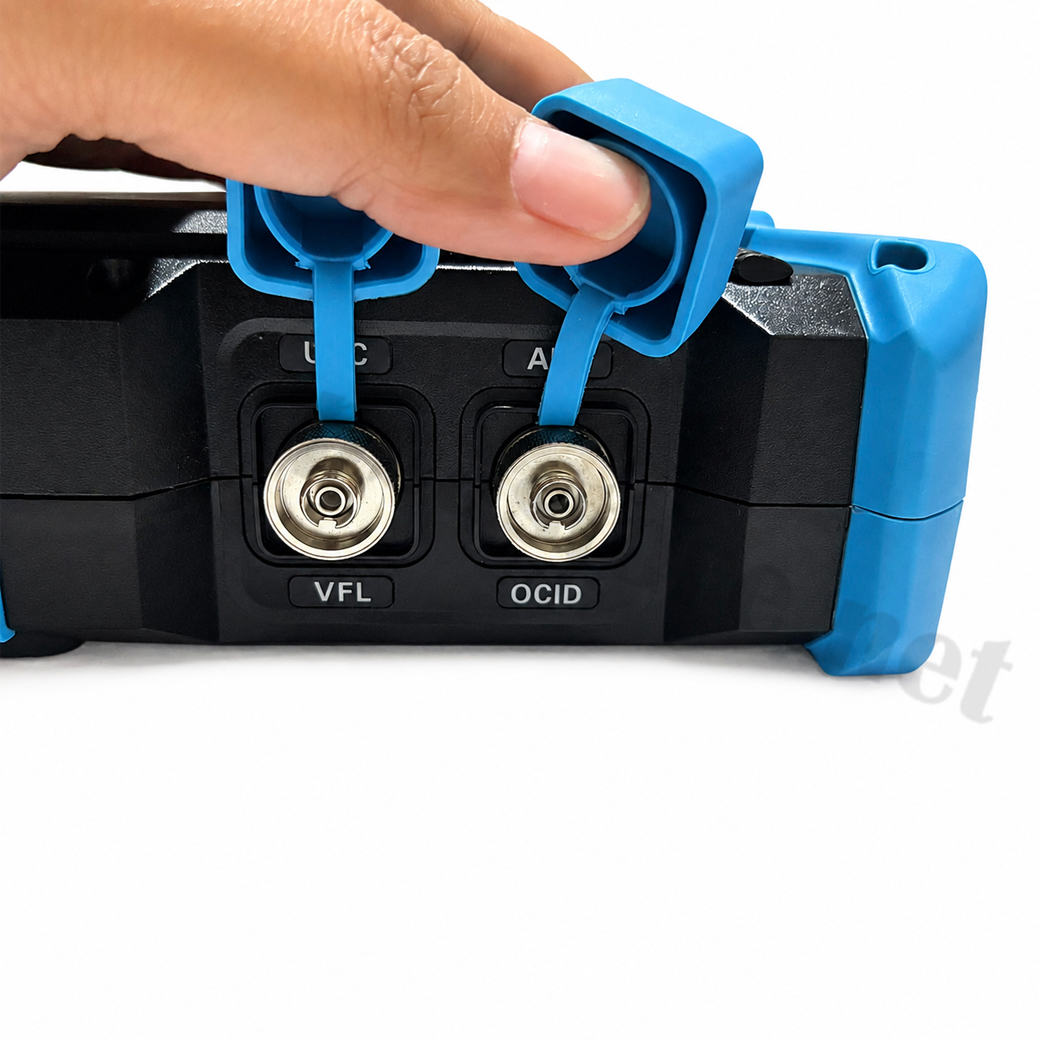

-เชื่อมต่อสายไฟเบอร์เข้าที่ OCID Port ด้วยหัวต่อ FC/APC

-หากต้องการตรวจสอบแนวสายหรือหาจุดผิดปกติ สามารถใช้งานผ่าน VFL Port ได้

3.เปิดเครื่องและเลือกโหมดการทดสอบ

-เปิดเครื่องและใช้งานผ่านหน้าจอสัมผัสขนาด 5.6 นิ้ว หรือปุ่มควบคุมบนตัวเครื่อง

-เลือกการทดสอบแบบ Single-Fiber Test

-ระบบทำงานที่ความยาวคลื่น 1550nm

4.ตรวจสอบและระบุสาย

-เริ่มการทดสอบเพื่อวิเคราะห์สัญญาณบนสายไฟเบอร์

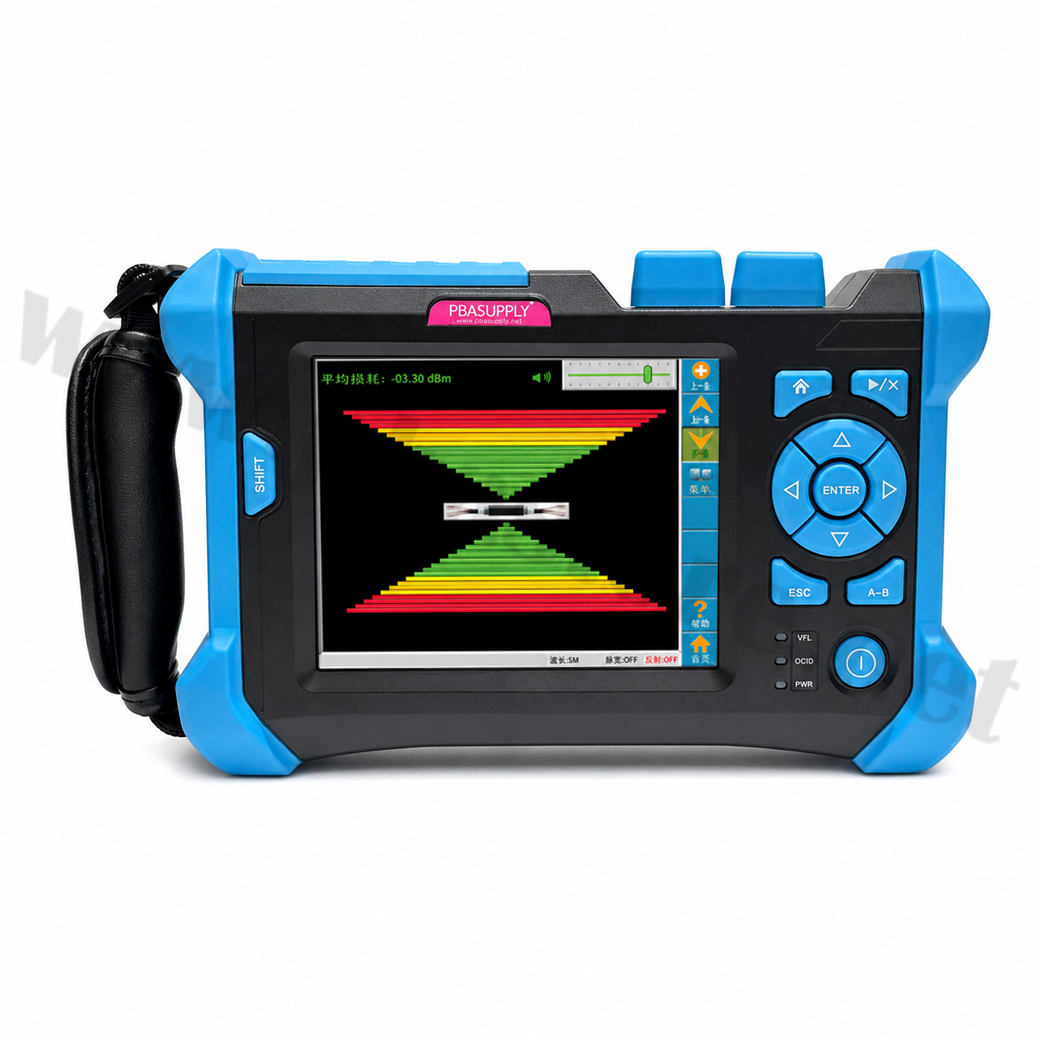

-เครื่องสามารถแสดงระดับการสั่นสะเทือนบนหน้าจอ พร้อมส่งเสียงตามระดับความแรงของสัญญาณ ช่วยให้ช่างสามารถระบุสายที่ต้องการได้สะดวก

5.ใช้งาน VFL เพื่อตรวจสอบสาย

-เชื่อมต่อสายเข้ากับ VFL Port

-VFL ใช้แสงสีแดงที่ความยาวคลื่น 650nm

-รองรับระยะตรวจสอบสูงสุดประมาณ 3 กิโลเมตร ตามสเปกในเอกสาร

6.เพิ่มระยะการตรวจสอบด้วย Reflector

-หากต้องการเพิ่มระยะการวัด สามารถติดตั้ง Reflector ที่ปลายสาย โดยเอกสารระบุว่าต้องมีค่า Reflectance มากกว่า -3dB

-เมื่อใช้ Reflector ตามเงื่อนไข สามารถเพิ่มระยะการวัดได้อีก 20 กิโลเมตร

7.ตรวจสอบผลและจัดเก็บข้อมูล

-ตรวจสอบผลการทดสอบผ่านหน้าจอสัมผัส

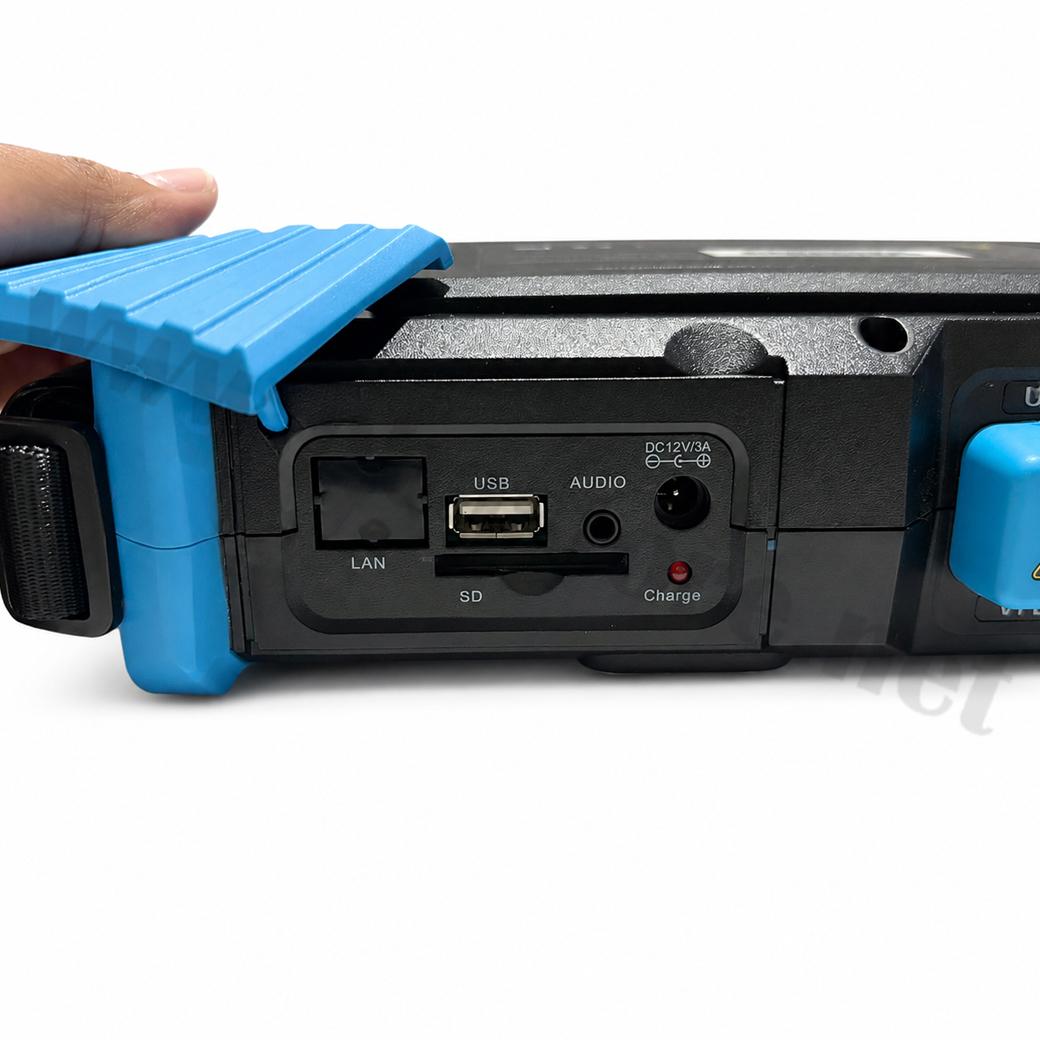

-ตัวเครื่องมี SD Card Slot และ USB Data Port สำหรับการใช้งานด้านข้อมูล

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

-ช่วยระบุสายไฟเบอร์ได้สะดวก เหมาะสำหรับงานที่มีสายไฟเบอร์จำนวนมากหรือมีเส้นทางสายซับซ้อน

-รองรับการทดสอบ Single-Fiber สามารถตรวจสอบสายไฟเบอร์ทีละเส้นได้

-รองรับการทดสอบระยะไกล ระยะทดสอบพื้นฐานสูงสุด 10 กม. และสามารถเพิ่มระยะได้อีก 20 กม. เมื่อใช้งานร่วมกับ Reflector ตามเงื่อนไขที่กำหนด

-มี VFL ในตัว ช่วยตรวจสอบแนวสายและจุดผิดปกติของไฟเบอร์ โดยใช้แสง 650nm และรองรับระยะสูงสุด 3 กม.

-หน้าจอสัมผัสขนาด 5.6 นิ้ว ช่วยให้ดูข้อมูลและควบคุมเครื่องได้สะดวก

-มีทั้งการแสดงผลด้วยภาพและเสียง โดยแสดงระดับการสั่นบนหน้าจอและมีเสียงตามระดับความแรงของสัญญาณ

-แบตเตอรี่ใช้งานได้นาน รองรับการทำงานต่อเนื่องไม่น้อยกว่า 10 ชั่วโมง

ประโยชน์ในการใช้งาน

-เหมาะสำหรับ ช่างติดตั้งและบำรุงรักษาระบบไฟเบอร์ออปติก

-ช่วยค้นหาและระบุสายไฟเบอร์ที่ต้องการในกรณีที่มีสายจำนวนมาก

-ช่วยลดความยุ่งยากในการตรวจสอบสายที่เดินไว้ใน ตู้สื่อสาร ห้อง MDF/ODF หรือเส้นทางสายภายนอก

-ใช้ตรวจสอบสาย Single Mode (SM) ในงานระบบสื่อสารและโครงข่ายไฟเบอร์

-ใช้ VFL เพื่อช่วยตรวจสอบแนวทางเดินของสายและค้นหาความผิดปกติที่สามารถตรวจพบด้วยแสง VFL

-เหมาะสำหรับงาน ติดตั้ง ตรวจสอบ แก้ไข และบำรุงรักษาเครือข่าย Fiber Optic

-รองรับการใช้งานภาคสนามด้วยแบตเตอรี่ในตัวและตัวเครื่องที่มีขนาดกะทัดรัด

ข้อควรระวังในการใช้งาน

-ตรวจสอบชนิดของสายก่อนใช้งาน เนื่องจากสเปกระบุรองรับ Single Mode (SM)

-ตรวจสอบและทำความสะอาดหัวต่อไฟเบอร์ก่อนเชื่อมต่อ เพื่อป้องกันสิ่งสกปรกที่อาจส่งผลต่อการทดสอบ

-ตรวจสอบให้แน่ใจว่าใช้หัวต่อที่ตรงกับอุปกรณ์ คือ FC/APC

-การใช้ Reflector เพื่อเพิ่มระยะการวัดต้องติดตั้งที่ปลายสาย และต้องเป็นไปตามเงื่อนไข Reflectance > -3dB ที่ผู้ผลิตระบุ

-หลีกเลี่ยงการมองเข้าสู่พอร์ตไฟเบอร์หรือแสงจาก VFL โดยตรง

-ใช้งานในช่วงอุณหภูมิที่กำหนด -10°C ถึง +50°C และจัดเก็บในช่วง -30°C ถึง +70°C

-ใช้อะแดปเตอร์ไฟตามสเปก DC 12V / 3A และดูแลแบตเตอรี่ให้เหมาะสม

-ไม่ควรใช้งานเครื่องในลักษณะที่อาจทำให้พอร์ตหรือหัวต่อไฟเบอร์ได้รับความเสียหาย เพื่อรักษาความแม่นยำในการตรวจวัด

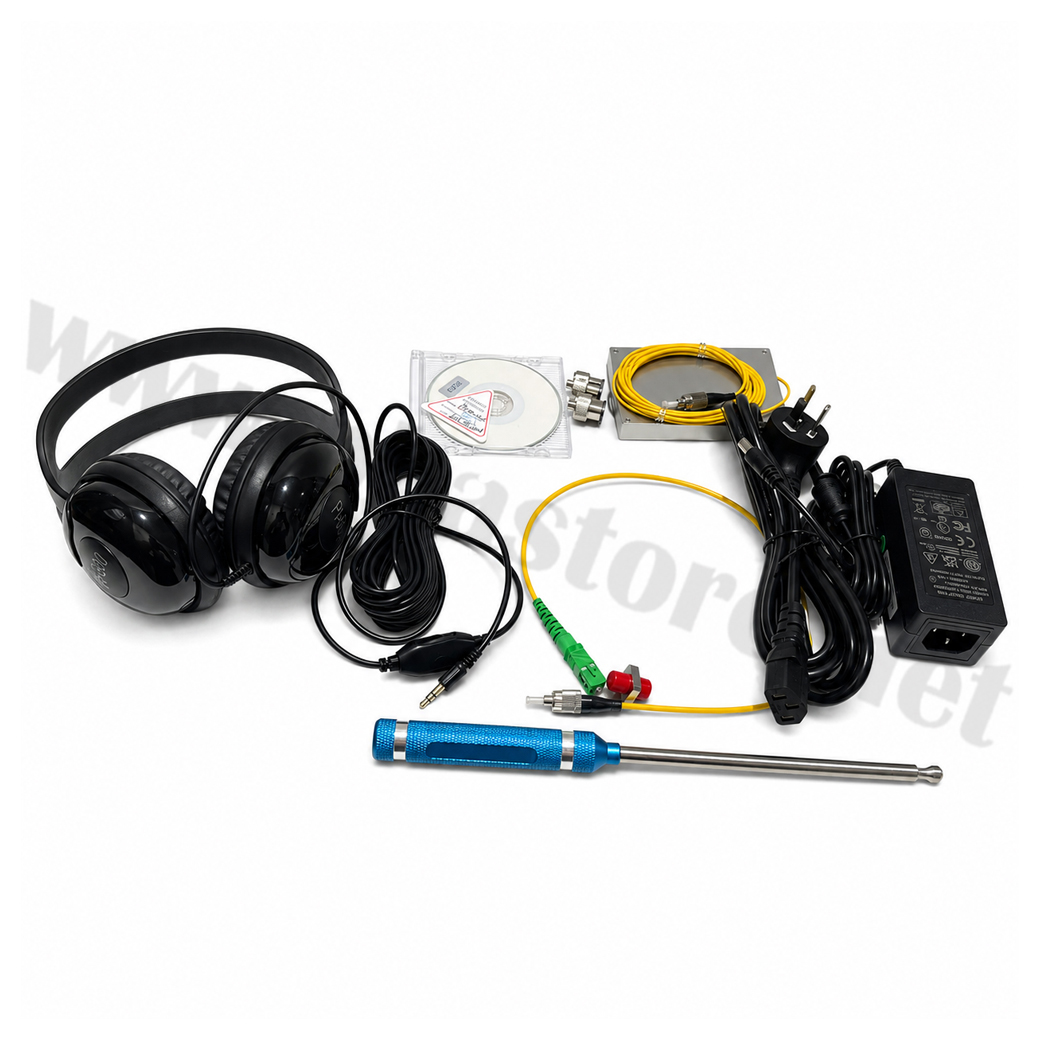

อุปกรณ์ที่จะได้รับ

1) เครื่อง PK100-20N พร้อมแบตเตอรี่ x1

2) อะแดปเตอร์ AC/DC (12V/3A) x1

3) สาย Patch Cord FC/UPC-SC/APC ความยาว 1 เมตร x1

4) หูฟังสำหรับรับฟังเสียงเคาะ (Knocking Sound) x1

5) อุปกรณ์เคาะ (แท่งเคาะ/Percussion Rod) x1

6) อะแดปเตอร์ FC/FC x1

7) Connector for OTDR x2

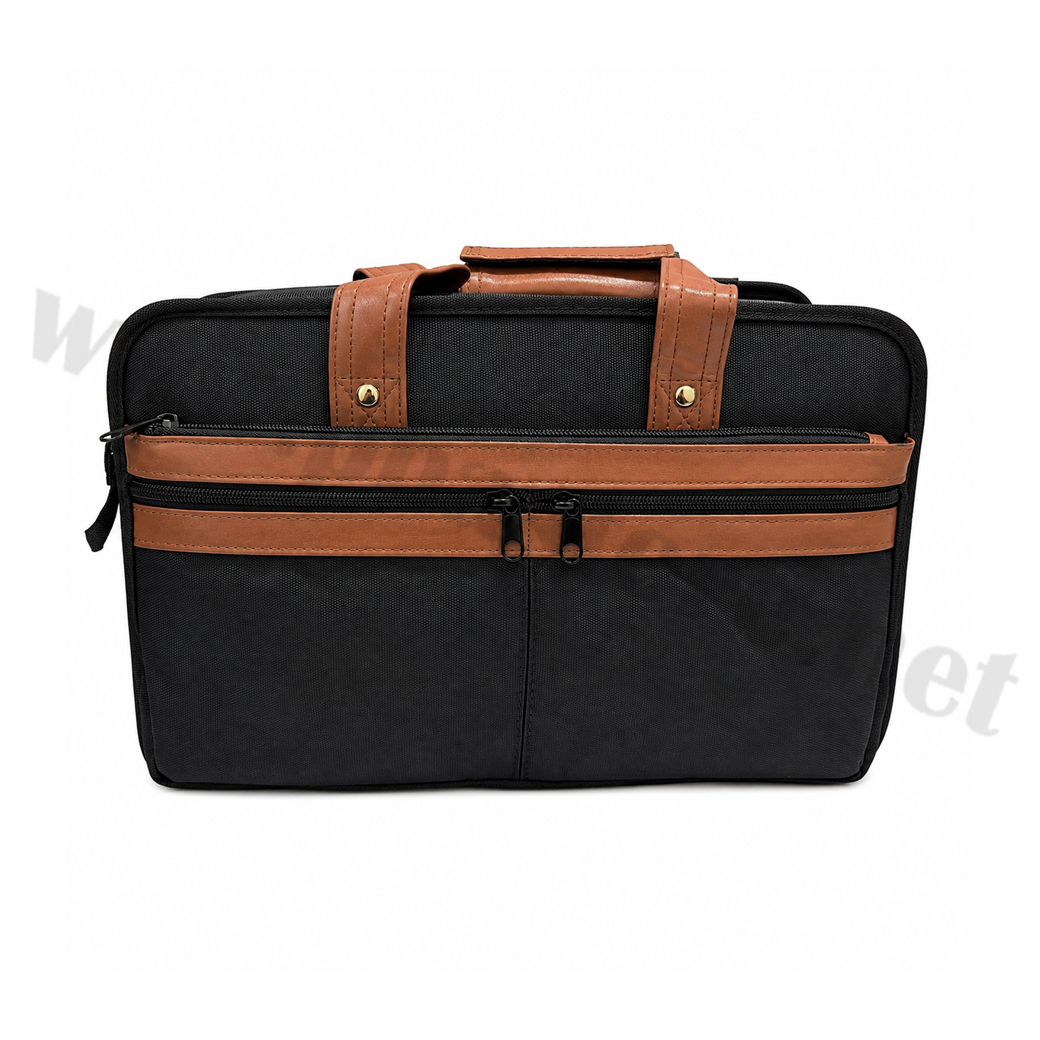

8) กระเป๋านุ่มพร้อมสายสะพาย x1

9) คู่มือการใช้งานและใบรับรองการสอบเทียบ x1
