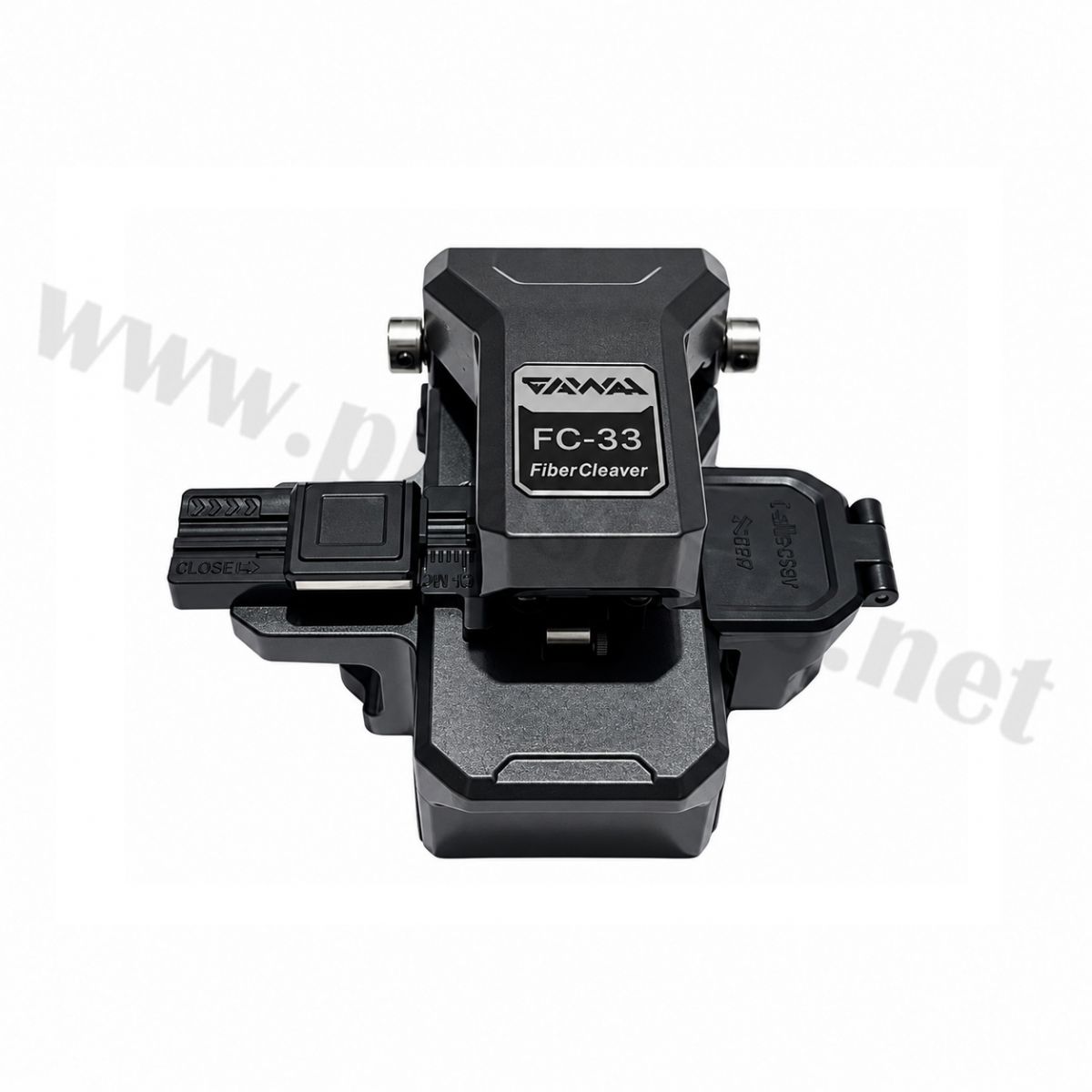

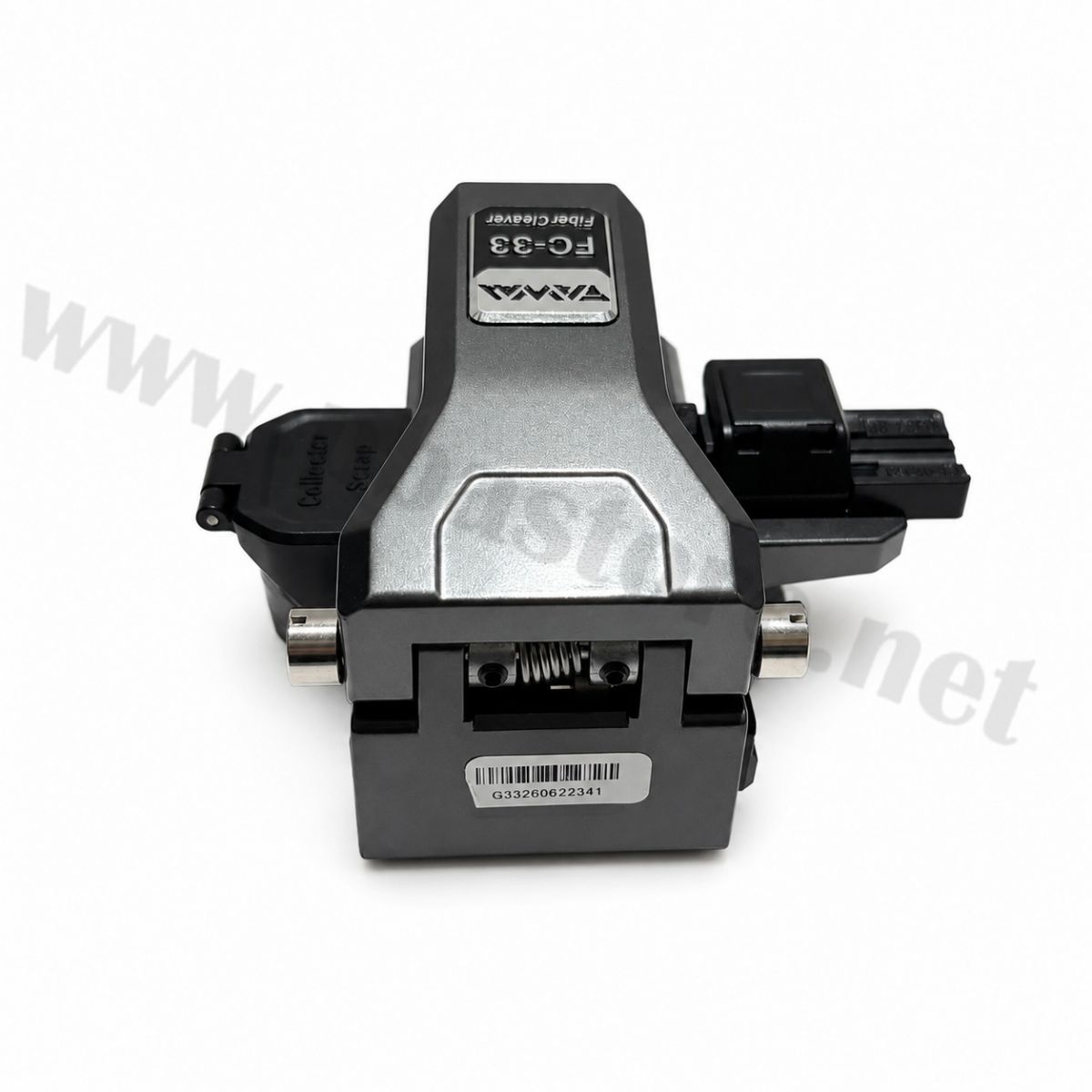

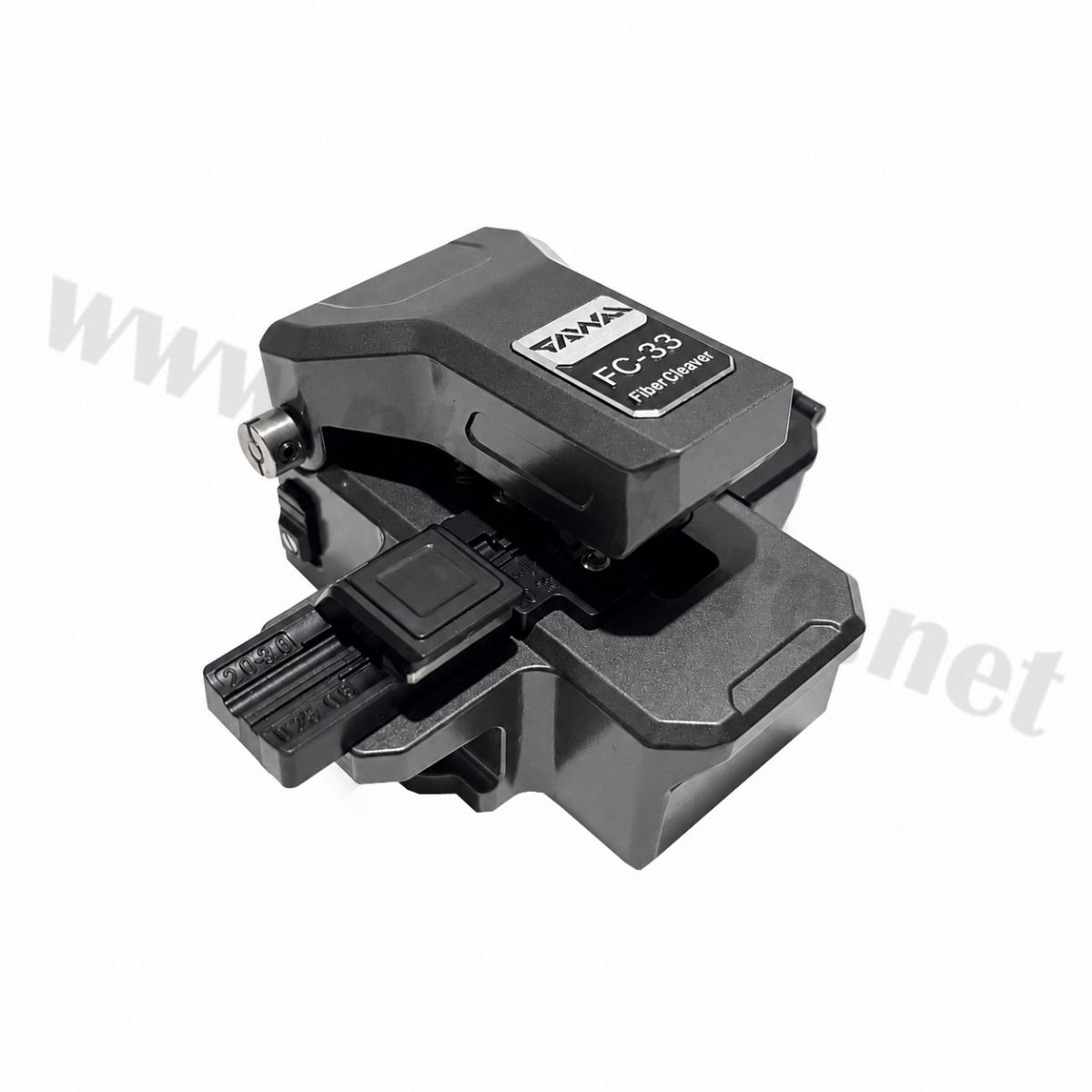

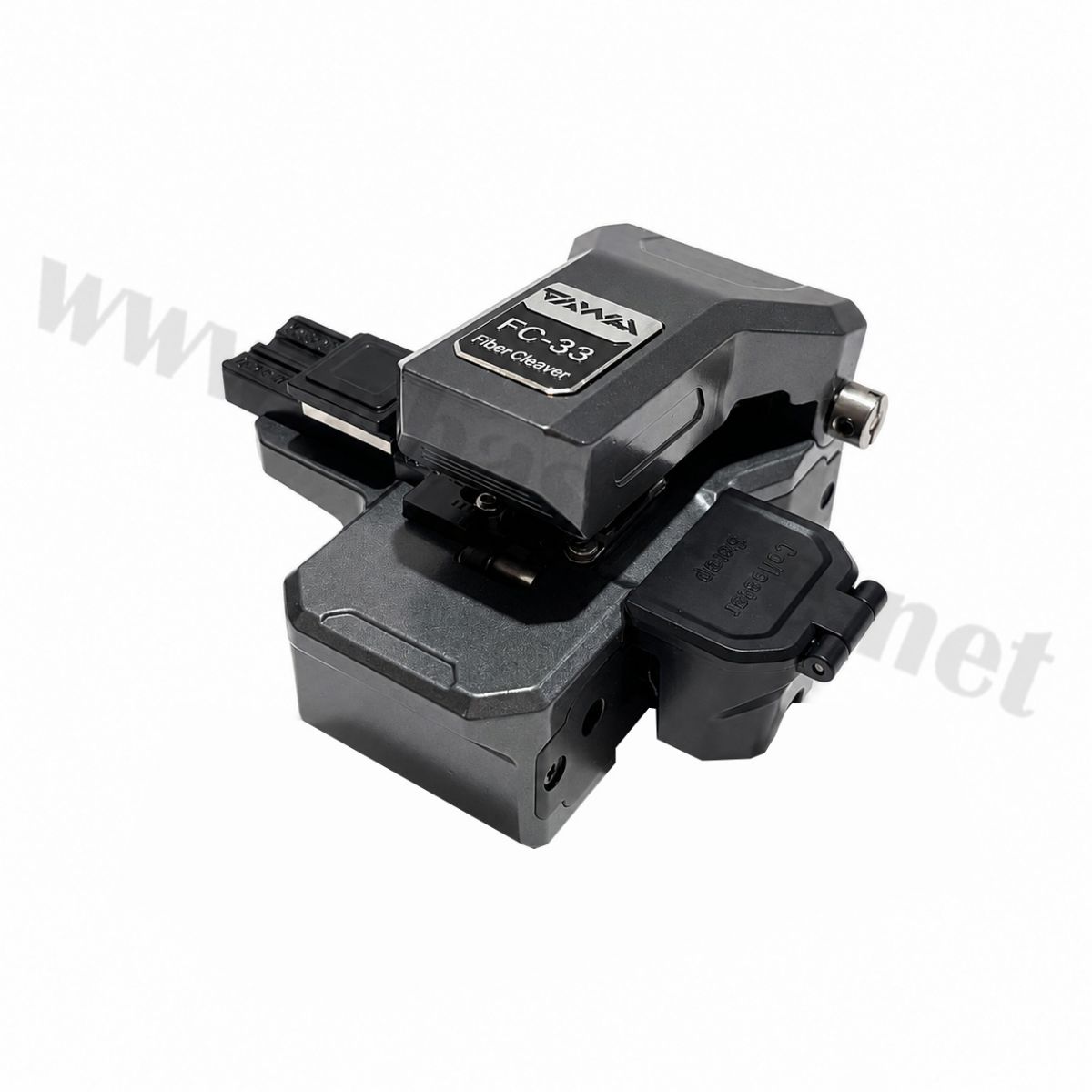

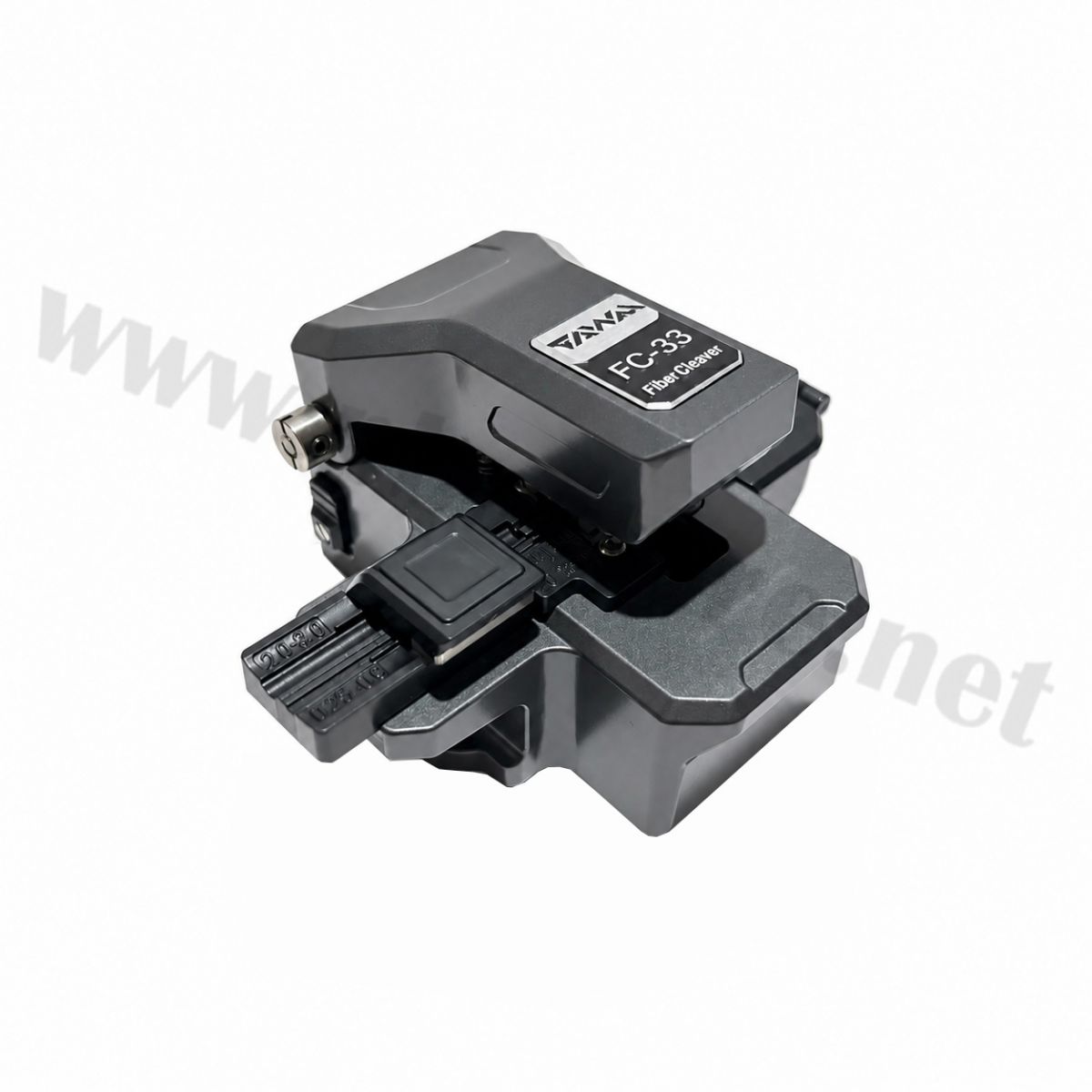

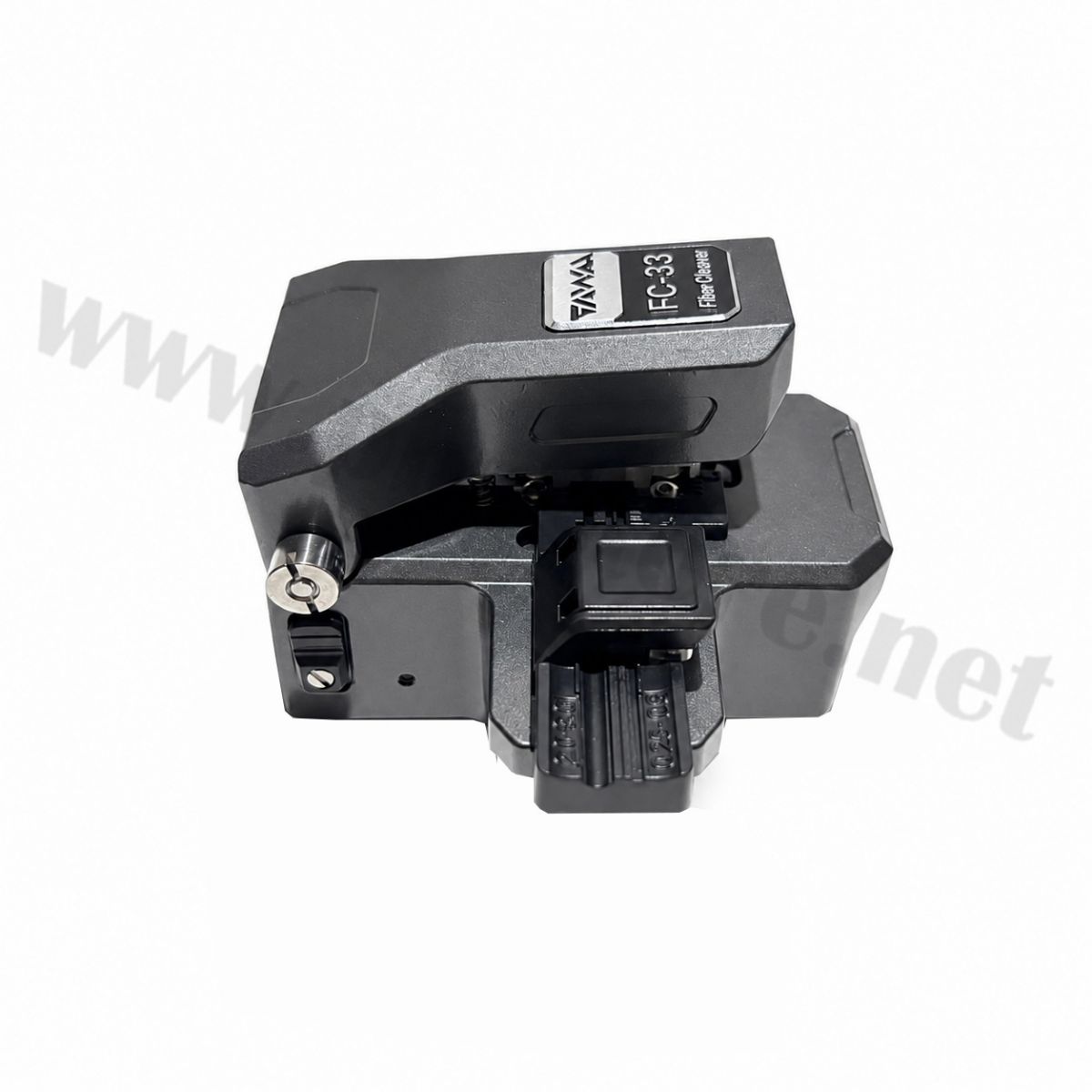

Fiber Optic Cleaver เครื่องตัดไฟเบอร์ออปติก One-Step ปรับใบมีดได้โดยไม่ใช้เครื่องมือ พร้อม Waste Bin และ ฐานจับไฟเบอร์ 3 แบบ TAWA รุ่น FC-33 เครื่องตัดไฟเบอร์ออปติก ที่ออกแบบมาเพื่อช่วยให้การตัดปลายเส้นใยมีความแม่นยำและสะดวกยิ่งขึ้น ราคา 1,690.00 .-

Fiber Optic Cleaver เครื่องตัดไฟเบอร์ออปติก One-Step ปรับใบมีดได้โดยไม่ใช้เครื่องมือ พร้อม Waste Bin และ ฐานจับไฟเบอร์ 3 แบบ TAWA รุ่น FC-33 เครื่องตัดไฟเบอร์ออปติกแบบ One-Step ที่ออกแบบมาเพื่อช่วยให้การตัดปลายเส้นใยมีความแม่นยำและสะดวกยิ่งขึ้น ด้วยโครงสร้างวัสดุโลหะทั้งหมดผ่านกระบวนการ CNC แข็งแรง ทนทาน และทนต่อการกัดกร่อน พร้อมระบบปรับตำแหน่งใบมีดแบบไม่ต้องใช้เครื่องมือ เพียงเลื่อนเพื่อเปลี่ยนจุดตัดได้อย่างรวดเร็ว
รองรับไฟเบอร์หลายรูปแบบ พร้อมฐานจับไฟเบอร์มาตรฐาน 3 แบบ ได้แก่ Universal, Dual-core และ 3-in-1 จึงเหมาะสำหรับทั้งผู้เริ่มต้นและช่างติดตั้งมืออาชีพ ตัวใบมีดสามารถเปลี่ยนได้และมีอายุการใช้งานสูงสุดถึง 72,000 ครั้ง โดยมีค่ามุมตัดโดยทั่วไปน้อยกว่า 0.5° ช่วยให้ได้ปลายไฟเบอร์ที่เหมาะสำหรับงานเชื่อมต่อและติดตั้งระบบ Fiber Optic อย่างมีประสิทธิภาพ
ราคา 1,690 บาท
รุ่น :FC-33(รหัสสินค้า :P06036)

คุณสมบัติสินค้า
-เครื่องตัดไฟเบอร์ออปติกแบบ One-Step Full-Metal Cleaver
-โครงสร้างตัวเครื่องทำจาก โลหะทั้งหมด ผ่านกระบวนการ CNC แข็งแรง ทนทาน และทนต่อการกัดกร่อน
-ปรับตำแหน่งใบมีดได้โดยไม่ต้องใช้เครื่องมือ ช่วยให้เปลี่ยนจุดตัดได้สะดวกและรวดเร็ว
-ใบมีดสามารถเปลี่ยนได้ มีอายุการใช้งานสูงสุดประมาณ 72,000 ครั้ง
-รองรับประมาณ 3,000 ครั้งต่อหนึ่งตำแหน่งใบมีด
-ให้ค่ามุมตัดโดยทั่วไป ≤ 0.5°
-ใช้แผ่นกดไฟเบอร์แบบ Metal + Rubber Pressure Pad ช่วยเพิ่มความแม่นยำและอายุการใช้งาน
-รองรับเส้นใยแบบ Single-core และ Multi-core
-รองรับไฟเบอร์ Single-core ขนาด 250μm, 900μm, 3.0mm และ Drop Cable
-รองรับ Multi-core ขนาด 2–12 Core
-รองรับความยาวการตัด: Single-core 8–20 มม. / Multi-core 10 มม.
-มาพร้อมฐานจับไฟเบอร์มาตรฐาน 3 แบบ ได้แก่ Universal Fixture, Dual-core Fixture และ 3-in-1 Fixture
-ฐานจับทั้ง 3 แบบรองรับขนาดไฟเบอร์แตกต่างกัน เหมาะกับลักษณะการทำงานทั้งผู้เริ่มต้นและช่างมืออาชีพ

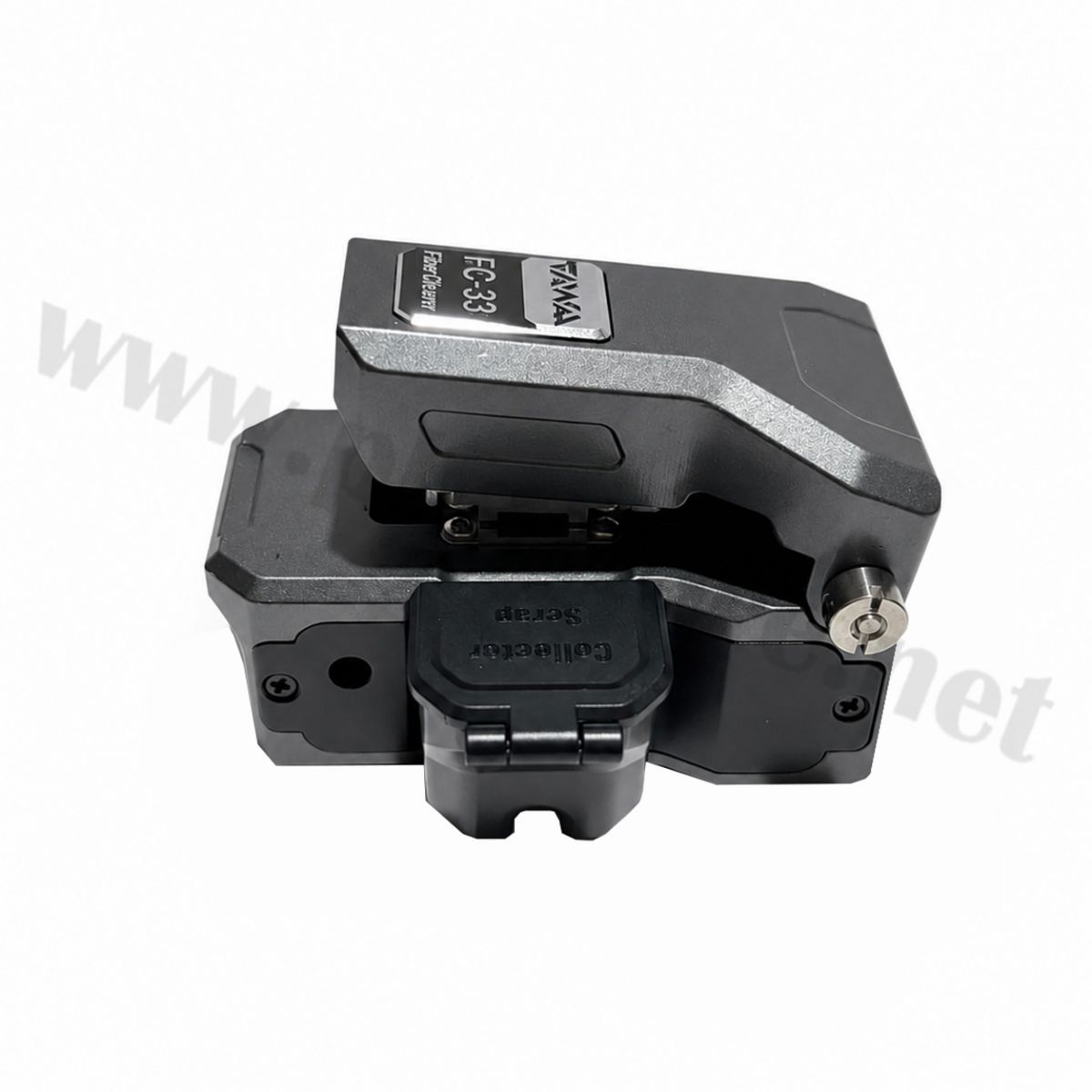

-มีระบบจัดเก็บเศษไฟเบอร์ภายในตัวเครื่อง ช่วยให้พื้นที่ทำงานเป็นระเบียบ
-ขนาดตัวเครื่อง 76 × 93.10 × 50 มม.
-น้ำหนักรวมประมาณ 246.1 กรัม และน้ำหนักส่วนโลหะประมาณ 212.6 กรัม
-รองรับบริการบำรุงรักษาและปรับตั้ง Cleaver ตลอดอายุการใช้งานตามเงื่อนไขของผู้ผลิต โดยมีบริการฝึกอบรมและปรับตั้งเครื่องฟรี ส่วนค่าขนส่งและอะไหล่เป็นความรับผิดชอบของลูกค้า

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.เลือกฐานจับไฟเบอร์ให้เหมาะสม
เลือกใช้ฐานจับที่เหมาะกับชนิดและขนาดของเส้นใย ได้แก่ Universal Fixture, Dual-core Fixture หรือ 3-in-1 Fixture ซึ่งรองรับไฟเบอร์ Single-core และ Multi-core ตามลักษณะงาน
2.เตรียมและวางเส้นใยไฟเบอร์
จัดวางเส้นใยลงในฐานจับให้ตรงตำแหน่ง โดยเลือกระยะความยาวการตัดให้เหมาะกับงาน โดยรองรับ Single-core ที่ความยาว 8–20 มม. และ Multi-core 10 มม.
3.กดฐานจับให้ยึดเส้นใยอย่างแน่นหนา
ใช้ระบบแผ่นกดแบบ Metal + Rubber Pressure Pad เพื่อช่วยยึดเส้นใยให้อยู่ในตำแหน่งและเพิ่มความแม่นยำในการตัด
4.ปรับตำแหน่งใบมีดตามต้องการ
FC-33 สามารถปรับตำแหน่งใบมีดได้โดย ไม่ต้องใช้เครื่องมือ เพียงเลื่อนกลไกปรับตำแหน่งเพื่อเปลี่ยนจุดตัดได้อย่างสะดวก
5.ทำการตัดปลายไฟเบอร์
ใช้งานกลไก One-Step ของตัวเครื่องเพื่อทำการ Cleave เส้นใย โดยเครื่องได้รับการออกแบบให้มีค่ามุมตัดโดยทั่วไปไม่เกิน 0.5°
6.จัดการเศษไฟเบอร์หลังการตัด
เก็บเศษเส้นใยที่เกิดจากการตัดลงในส่วนจัดเก็บเศษไฟเบอร์ของเครื่อง เพื่อช่วยให้พื้นที่ทำงานสะอาดและเป็นระเบียบ
7.ตรวจสอบปลายไฟเบอร์ก่อนนำไปใช้งาน
ตรวจสอบปลายไฟเบอร์หลังการตัดให้เรียบร้อย ก่อนนำไปเชื่อมด้วย Fusion Splicer หรือใช้งานในขั้นตอนถัดไป

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-ปรับตำแหน่งใบมีดได้โดยไม่ต้องใช้เครื่องมือ ช่วยให้เปลี่ยนจุดตัดได้สะดวกและรวดเร็ว ลดเวลาในการปรับตั้ง
-โครงสร้างโลหะทั้งตัว ผ่านกระบวนการ CNC มีความแข็งแรง ทนทาน และทนต่อการกัดกร่อน
-ใบมีดมีอายุการใช้งานสูง สูงสุดประมาณ 72,000 ครั้ง และสามารถเปลี่ยนใบมีดได้
-ความแม่นยำในการตัดสูง โดยมีค่ามุมตัดโดยทั่วไปไม่เกิน 0.5°
-มาพร้อมฐานจับไฟเบอร์ 3 รูปแบบ ได้แก่ Universal, Dual-core และ 3-in-1 ช่วยรองรับลักษณะการทำงานที่หลากหลาย
-ใช้ Metal + Rubber Pressure Pad ช่วยเพิ่มความแม่นยำในการจับและตัดไฟเบอร์ พร้อมอายุการใช้งานที่ยาวนาน

ประโยชน์ในการใช้งาน
-เหมาะสำหรับงาน ติดตั้ง ซ่อมบำรุง และเชื่อมต่อสาย Fiber Optic
-ช่วยเตรียมปลายเส้นใยให้พร้อมสำหรับการเชื่อมด้วย Fusion Splicer
-รองรับไฟเบอร์หลายประเภท เช่น 250μm, 900μm, 3.0mm, Drop Cable และ Multi-core 2–12 Core
-ช่วยลดขั้นตอนและเวลาในการปรับตำแหน่งใบมีด เหมาะสำหรับงานที่ต้องตัดไฟเบอร์เป็นจำนวนมาก
-เหมาะทั้งสำหรับ ช่างติดตั้งมืออาชีพ ผู้มีประสบการณ์ และผู้เริ่มต้น เนื่องจากมีฐานจับไฟเบอร์ให้เลือก 3 รูปแบบ
-ตัวเครื่องมีขนาดกะทัดรัดและน้ำหนักประมาณ 246.1 กรัม จึงสะดวกต่อการพกพาไปใช้งานหน้างาน

ข้อควรระวัง
-ใบมีดมีความคม ควรใช้งานด้วยความระมัดระวังและหลีกเลี่ยงการสัมผัสบริเวณใบมีดโดยตรง
-ตรวจสอบให้แน่ใจว่าเลือก Fixture ให้ตรงกับชนิดและขนาดของไฟเบอร์ ก่อนทำการตัด
-ควรวางและยึดเส้นใยให้ตรงตำแหน่งก่อนตัด เพื่อช่วยให้ได้มุมตัดที่เหมาะสม
-ควรทำความสะอาดบริเวณฐานจับและส่วนตัดอย่างสม่ำเสมอ เพื่อป้องกันเศษไฟเบอร์สะสมและส่งผลต่อความแม่นยำ
-ไม่ควรฝืนหรือใช้งานเครื่องผิดลักษณะ เพราะอาจทำให้ใบมีดหรือกลไกภายในเสียหาย
-อายุการใช้งานใบมีดและค่ามุมตัดอาจเปลี่ยนแปลงตาม สภาพแวดล้อมและลักษณะการใช้งาน

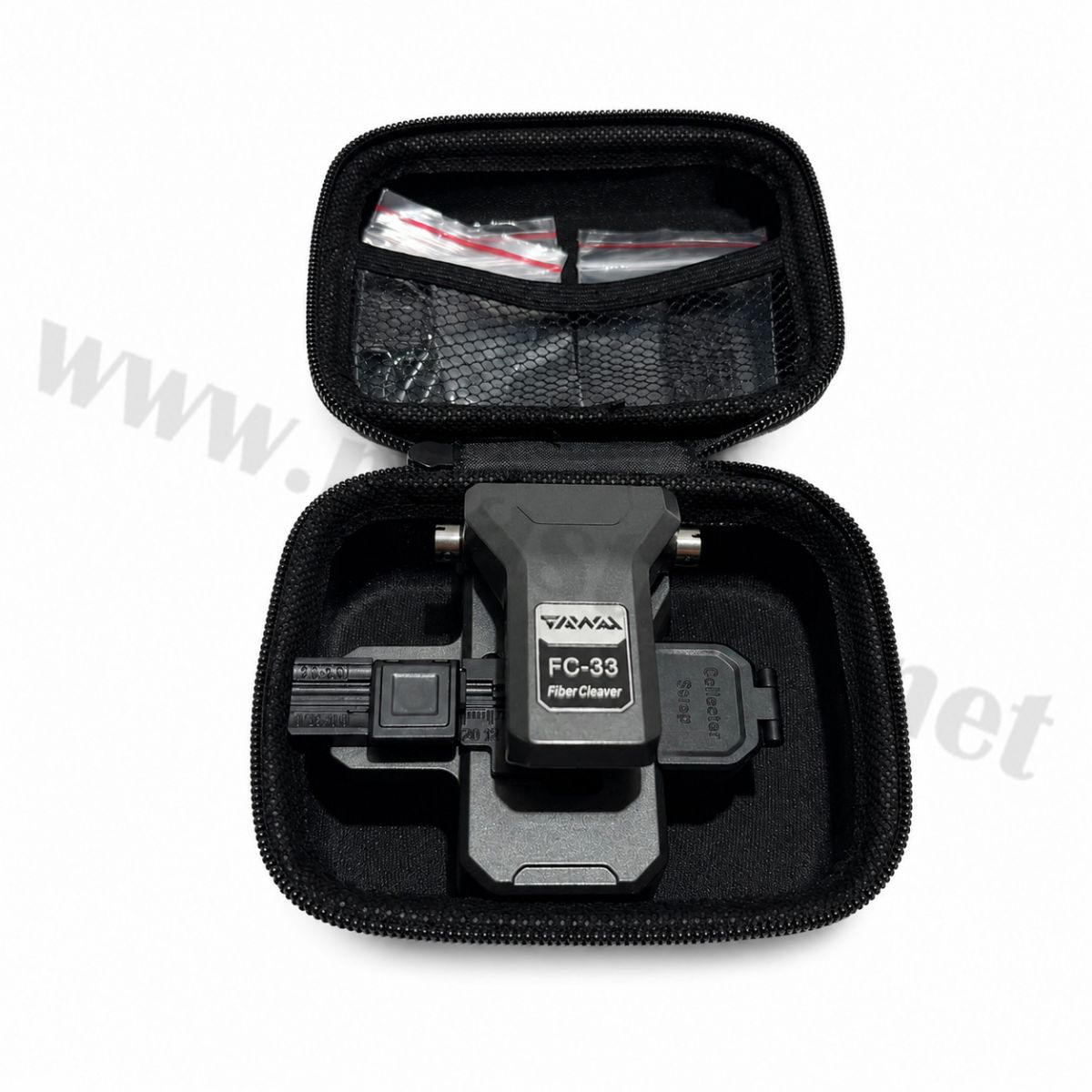

-ควรจัดเก็บเครื่องในกระเป๋าที่ให้มาเมื่อไม่ได้ใช้งาน เพื่อช่วยป้องกันความเสียหายระหว่างการขนย้าย

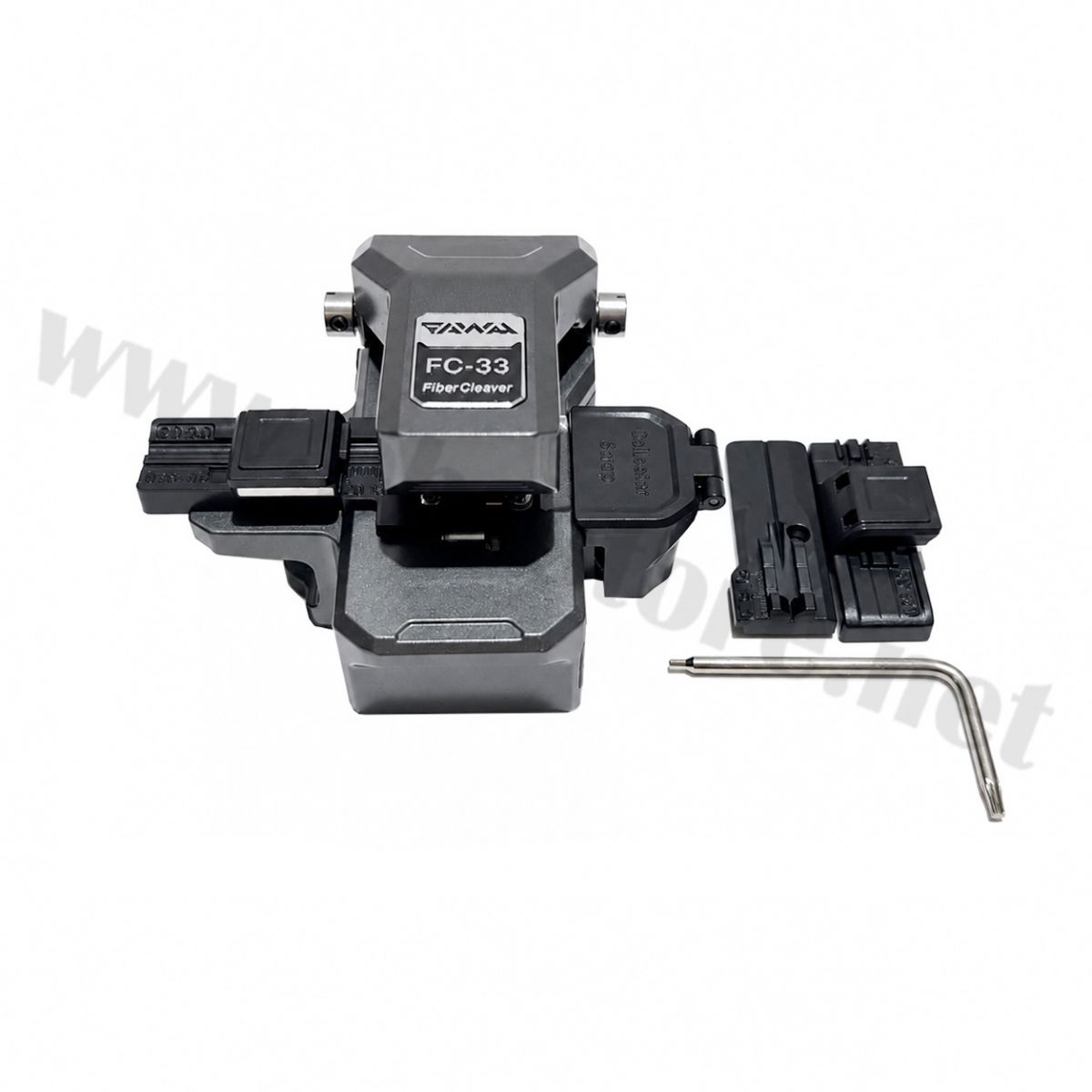

อุปกรณ์ที่จะได้รับ
TAWA Fiber Optic Cleaver รุ่น FC-33 จำนวน 1 เครื่อง
Universal Fixture จำนวน 1 ชิ้น
Dual-core Fixture จำนวน 1 ชิ้น
Hex Wrench (ประแจหกเหลี่ยม) จำนวน 1 ชิ้น

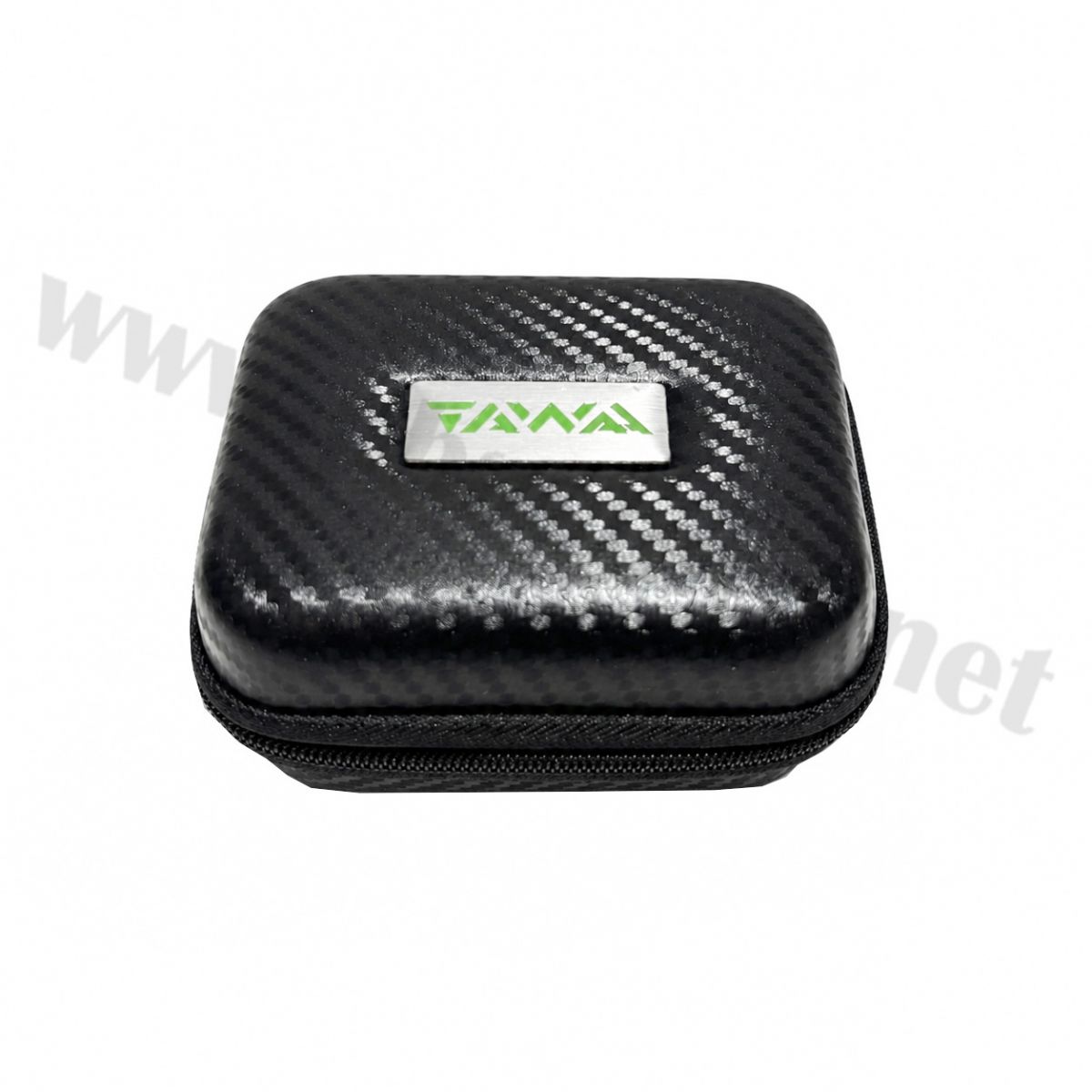

Carrying Case (กระเป๋าจัดเก็บ) จำนวน 1 ใบ

tags : TAWA, FC33, FiberOpticCleaver, FiberCleaver, เครื่องตัดไฟเบอร์ออปติก, เครื่องตัดไฟเบอร์, ตัดสายไฟเบอร์, FiberOptic, OpticalFiber, FiberOpticTool, เครื่องมือไฟเบอร์, งานไฟเบอร์ออปติก, FTTH, FTTx, GPON, EPON, FusionSplicer, Splicing, CNC, OneStepCleaver, FiberOpticAccessories, อุปกรณ์ไฟเบอร์ออปติก, อุปกรณ์ติดตั้งไฟเบอร์

📢 ติดตามโปรโมชั่นทั้งหมด WWW.PBASUPPLY.NET

☎ ติดต่อซื้อสินค้าที่นี่

065-862-4063 (Sale โอ๊ต)

@pbasupply4

Watcharapong.pbasupply@gmail.com

090-987-3656 (Sale ธิป)

@pbasupply

thanathip.pbasupply@gmail.com

080-635-2686 (Sale ตี๋)

@peeranun8336

pichit.pbasupply@gmail.com

จำหน่ายอุปกรณ์ไฟเบอร์ออฟติก กล้องวงจรปิด เครื่องมือช่าง

สินค้าที่เกี่ยวข้อง

Fiber Optic Cleaver เครื่องตัดไฟเบอร์ออปติก One-Step ปรับใบมีดได้โดยไม่ใช้เครื่องมือ พร้อม Waste Bin และ ฐานจับไฟเบอร์ 3 แบบ TAWA รุ่น FC-33 เครื่องตัดไฟเบอร์ออปติก ที่ออกแบบมาเพื่อช่วยให้การตัดปลายเส้นใยมีความแม่นยำและสะดวกยิ่งขึ้น

TAWA, FC33, FiberOpticCleaver, FiberCleaver, เครื่องตัดไฟเบอร์ออปติก, เครื่องตัดไฟเบอร์, ตัดสายไฟเบอร์, FiberOptic, OpticalFiber, FiberOpticTool, เครื่องมือไฟเบอร์, งานไฟเบอร์ออปติก, FTTH, FTTx, GPON, EPON, FusionSplicer, Splicing, CNC, OneStepCleaver, FiberOpticAccessories, อุปกรณ์ไฟเบอร์ออปติก, อุปกรณ์ติดตั้งไฟเบอร์ Fiber Optic Cleaver เครื่องตัดไฟเบอร์ออปติก One-Step ปรับใบมีดได้โดยไม่ใช้เครื่องมือ พร้อม Waste Bin และ ฐานจับไฟเบอร์ 3 แบบ TAWA รุ่น FC-33 เครื่องตัดไฟเบอร์ออปติกแบบ One-Step ที่ออกแบบมาเพื่อช่วยให้การตัดปลายเส้นใยมีความแม่นยำและสะดวกยิ่งขึ้น ด้วยโครงสร้างวัสดุโลหะทั้งหมดผ่านกระบวนการ CNC แข็งแรง ทนทาน และทนต่อการกัดกร่อน พร้อมระบบปรับตำแหน่งใบมีดแบบไม่ต้องใช้เครื่องมือ เพียงเลื่อนเพื่อเปลี่ยนจุดตัดได้อย่างรวดเร็ว รองรับไฟเบอร์หลายรูปแบบ พร้อมฐานจับไฟเบอร์มาตรฐาน 3 แบบ ได้แก่ Universal, Dual-core และ 3-in-1 จึงเหมาะสำหรับทั้งผู้เริ่มต้นและช่างติดตั้งมืออาชีพ ตัวใบมีดสามารถเปลี่ยนได้และมีอายุการใช้งานสูงสุดถึง 72,000 ครั้ง โดยมีค่ามุมตัดโดยทั่วไปน้อยกว่า 0.5° ช่วยให้ได้ปลายไฟเบอร์ที่เหมาะสำหรับงานเชื่อมต่อและติดตั้งระบบ Fiber Optic อย่างมีประสิทธิภาพ ราคา 1,690 บาท รุ่น :FC-33(รหัสสินค้า :P06036) คุณสมบัติสินค้า -เครื่องตัดไฟเบอร์ออปติกแบบ One-Step Full-Metal Cleaver -โครงสร้างตัวเครื่องทำจาก โลหะทั้งหมด ผ่านกระบวนการ CNC แข็งแรง ทนทาน และทนต่อการกัดกร่อน -ปรับตำแหน่งใบมีดได้โดยไม่ต้องใช้เครื่องมือ ช่วยให้เปลี่ยนจุดตัดได้สะดวกและรวดเร็ว -ใบมีดสามารถเปลี่ยนได้ มีอายุการใช้งานสูงสุดประมาณ 72,000 ครั้ง -รองรับประมาณ 3,000 ครั้งต่อหนึ่งตำแหน่งใบมีด -ให้ค่ามุมตัดโดยทั่วไป ≤ 0.5° -ใช้แผ่นกดไฟเบอร์แบบ Metal + Rubber Pressure Pad ช่วยเพิ่มความแม่นยำและอายุการใช้งาน -รองรับเส้นใยแบบ Single-core และ Multi-core -รองรับไฟเบอร์ Single-core ขนาด 250μm, 900μm, 3.0mm และ Drop Cable -รองรับ Multi-core ขนาด 2–12 Core -รองรับความยาวการตัด: Single-core 8–20 มม. / Multi-core 10 มม. -มาพร้อมฐานจับไฟเบอร์มาตรฐาน 3 แบบ ได้แก่ Universal Fixture, Dual-core Fixture และ 3-in-1 Fixture -ฐานจับทั้ง 3 แบบรองรับขนาดไฟเบอร์แตกต่างกัน เหมาะกับลักษณะการทำงานทั้งผู้เริ่มต้นและช่างมืออาชีพ -มีระบบจัดเก็บเศษไฟเบอร์ภายในตัวเครื่อง ช่วยให้พื้นที่ทำงานเป็นระเบียบ -ขนาดตัวเครื่อง 76 × 93.10 × 50 มม. -น้ำหนักรวมประมาณ 246.1 กรัม และน้ำหนักส่วนโลหะประมาณ 212.6 กรัม -รองรับบริการบำรุงรักษาและปรับตั้ง Cleaver ตลอดอายุการใช้งานตามเงื่อนไขของผู้ผลิต โดยมีบริการฝึกอบรมและปรับตั้งเครื่องฟรี ส่วนค่าขนส่งและอะไหล่เป็นความรับผิดชอบของลูกค้า ดาวน์โหลดข้อมูลไฟล์ Datasheet แนะนำวิธีการใช้งาน 1.เลือกฐานจับไฟเบอร์ให้เหมาะสม เลือกใช้ฐานจับที่เหมาะกับชนิดและขนาดของเส้นใย ได้แก่ Universal Fixture, Dual-core Fixture หรือ 3-in-1 Fixture ซึ่งรองรับไฟเบอร์ Single-core และ Multi-core ตามลักษณะงาน 2.เตรียมและวางเส้นใยไฟเบอร์ จัดวางเส้นใยลงในฐานจับให้ตรงตำแหน่ง โดยเลือกระยะความยาวการตัดให้เหมาะกับงาน โดยรองรับ Single-core ที่ความยาว 8–20 มม. และ Multi-core 10 มม. 3.กดฐานจับให้ยึดเส้นใยอย่างแน่นหนา ใช้ระบบแผ่นกดแบบ Metal + Rubber Pressure Pad เพื่อช่วยยึดเส้นใยให้อยู่ในตำแหน่งและเพิ่มความแม่นยำในการตัด 4.ปรับตำแหน่งใบมีดตามต้องการ FC-33 สามารถปรับตำแหน่งใบมีดได้โดย ไม่ต้องใช้เครื่องมือ เพียงเลื่อนกลไกปรับตำแหน่งเพื่อเปลี่ยนจุดตัดได้อย่างสะดวก 5.ทำการตัดปลายไฟเบอร์ ใช้งานกลไก One-Step ของตัวเครื่องเพื่อทำการ Cleave เส้นใย โดยเครื่องได้รับการออกแบบให้มีค่ามุมตัดโดยทั่วไปไม่เกิน 0.5° 6.จัดการเศษไฟเบอร์หลังการตัด เก็บเศษเส้นใยที่เกิดจากการตัดลงในส่วนจัดเก็บเศษไฟเบอร์ของเครื่อง เพื่อช่วยให้พื้นที่ทำงานสะอาดและเป็นระเบียบ 7.ตรวจสอบปลายไฟเบอร์ก่อนนำไปใช้งาน ตรวจสอบปลายไฟเบอร์หลังการตัดให้เรียบร้อย ก่อนนำไปเชื่อมด้วย Fusion Splicer หรือใช้งานในขั้นตอนถัดไป Diagram (แผนภาพการเชื่อมต่อ) ข้อดี -ปรับตำแหน่งใบมีดได้โดยไม่ต้องใช้เครื่องมือ ช่วยให้เปลี่ยนจุดตัดได้สะดวกและรวดเร็ว ลดเวลาในการปรับตั้ง -โครงสร้างโลหะทั้งตัว ผ่านกระบวนการ CNC มีความแข็งแรง ทนทาน และทนต่อการกัดกร่อน -ใบมีดมีอายุการใช้งานสูง สูงสุดประมาณ 72,000 ครั้ง และสามารถเปลี่ยนใบมีดได้ -ความแม่นยำในการตัดสูง โดยมีค่ามุมตัดโดยทั่วไปไม่เกิน 0.5° -มาพร้อมฐานจับไฟเบอร์ 3 รูปแบบ ได้แก่ Universal, Dual-core และ 3-in-1 ช่วยรองรับลักษณะการทำงานที่หลากหลาย -ใช้ Metal + Rubber Pressure Pad ช่วยเพิ่มความแม่นยำในการจับและตัดไฟเบอร์ พร้อมอายุการใช้งานที่ยาวนาน ประโยชน์ในการใช้งาน -เหมาะสำหรับงาน ติดตั้ง ซ่อมบำรุง และเชื่อมต่อสาย Fiber Optic -ช่วยเตรียมปลายเส้นใยให้พร้อมสำหรับการเชื่อมด้วย Fusion Splicer -รองรับไฟเบอร์หลายประเภท เช่น 250μm, 900μm, 3.0mm, Drop Cable และ Multi-core 2–12 Core -ช่วยลดขั้นตอนและเวลาในการปรับตำแหน่งใบมีด เหมาะสำหรับงานที่ต้องตัดไฟเบอร์เป็นจำนวนมาก -เหมาะทั้งสำหรับ ช่างติดตั้งมืออาชีพ ผู้มีประสบการณ์ และผู้เริ่มต้น เนื่องจากมีฐานจับไฟเบอร์ให้เลือก 3 รูปแบบ -ตัวเครื่องมีขนาดกะทัดรัดและน้ำหนักประมาณ 246.1 กรัม จึงสะดวกต่อการพกพาไปใช้งานหน้างาน ข้อควรระวัง -ใบมีดมีความคม ควรใช้งานด้วยความระมัดระวังและหลีกเลี่ยงการสัมผัสบริเวณใบมีดโดยตรง -ตรวจสอบให้แน่ใจว่าเลือก Fixture ให้ตรงกับชนิดและขนาดของไฟเบอร์ ก่อนทำการตัด -ควรวางและยึดเส้นใยให้ตรงตำแหน่งก่อนตัด เพื่อช่วยให้ได้มุมตัดที่เหมาะสม -ควรทำความสะอาดบริเวณฐานจับและส่วนตัดอย่างสม่ำเสมอ เพื่อป้องกันเศษไฟเบอร์สะสมและส่งผลต่อความแม่นยำ -ไม่ควรฝืนหรือใช้งานเครื่องผิดลักษณะ เพราะอาจทำให้ใบมีดหรือกลไกภายในเสียหาย -อายุการใช้งานใบมีดและค่ามุมตัดอาจเปลี่ยนแปลงตาม สภาพแวดล้อมและลักษณะการใช้งาน -ควรจัดเก็บเครื่องในกระเป๋าที่ให้มาเมื่อไม่ได้ใช้งาน เพื่อช่วยป้องกันความเสียหายระหว่างการขนย้าย อุปกรณ์ที่จะได้รับ TAWA Fiber Optic Cleaver รุ่น FC-33 จำนวน 1 เครื่อง Universal Fixture จำนวน 1 ชิ้น Dual-core Fixture จำนวน 1 ชิ้น Hex Wrench (ประแจหกเหลี่ยม) จำนวน 1 ชิ้น Carrying Case (กระเป๋าจัดเก็บ) จำนวน 1 ใบ tags : TAWA, FC33, FiberOpticCleaver, FiberCleaver, เครื่องตัดไฟเบอร์ออปติก, เครื่องตัดไฟเบอร์, ตัดสายไฟเบอร์, FiberOptic, OpticalFiber, FiberOpticTool, เครื่องมือไฟเบอร์, งานไฟเบอร์ออปติก, FTTH, FTTx, GPON, EPON, FusionSplicer, Splicing, CNC, OneStepCleaver, FiberOpticAccessories, อุปกรณ์ไฟเบอร์ออปติก, อุปกรณ์ติดตั้งไฟเบอร์

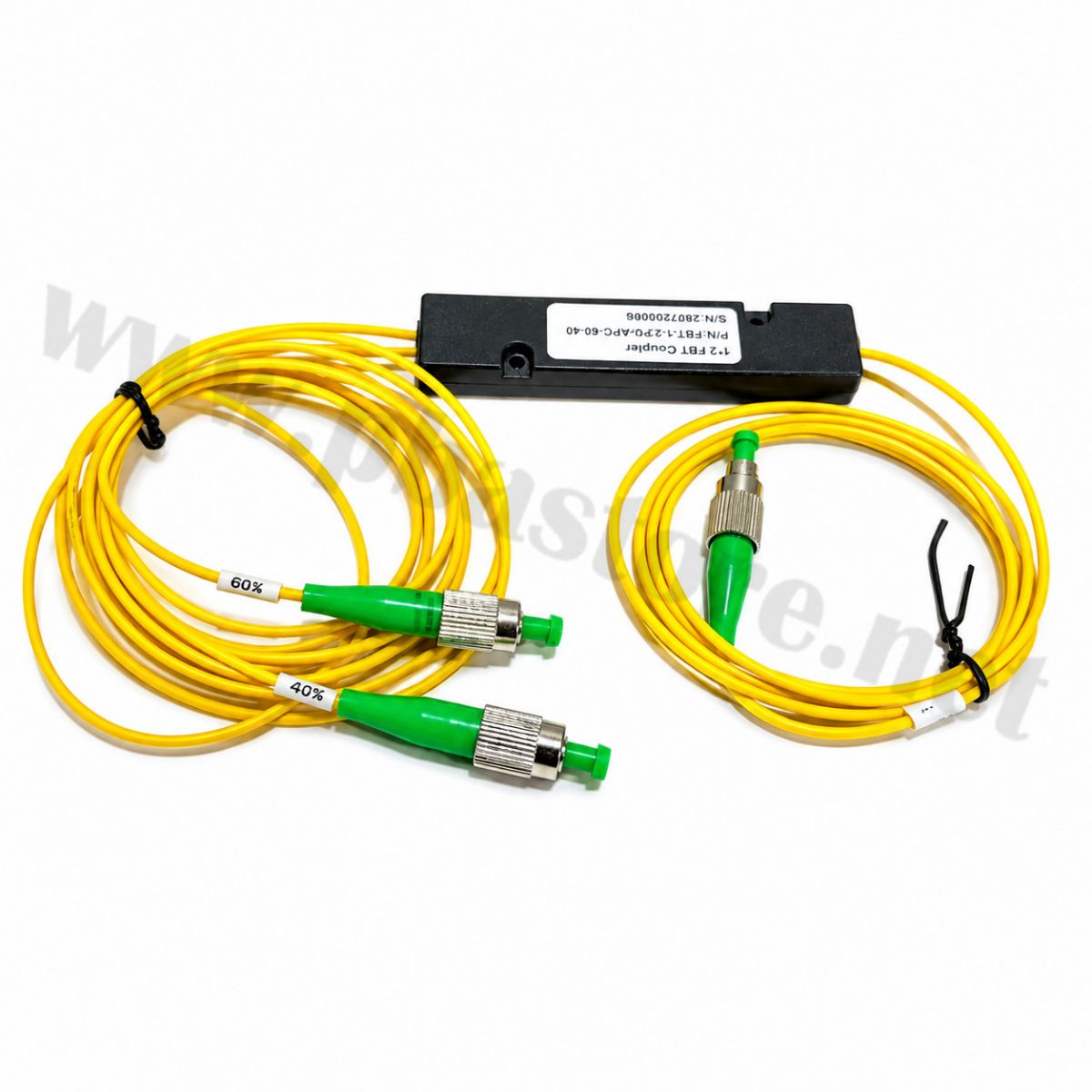

FBT Fiber Optic Coupler Splitter 1x2 FC/APC Single Mode ABS Type สำหรับ FTTH GPON EPON PON Network เป็นอุปกรณ์สำหรับแบ่งและกระจายสัญญาณแสงในระบบ Fiber Optic โดยใช้เทคโนโลยี FBT (Fused Biconical Taper)
