FBT Fiber Optic Coupler Splitter 1x2 FC/APC Single Mode ABS Type สำหรับ FTTH GPON EPON PON Network เป็นอุปกรณ์สำหรับแบ่งและกระจายสัญญาณแสงในระบบ Fiber Optic โดยใช้เทคโนโลยี FBT (Fused Biconical Taper) ราคา 135.00 .-

FBT Fiber Optic Coupler Splitter 1x2 FC/APC Single Mode ABS Type สำหรับ FTTH GPON EPON PON Network เป็นอุปกรณ์สำหรับแบ่งและกระจายสัญญาณแสงในระบบ Fiber Optic โดยใช้เทคโนโลยี FBT (Fused Biconical Taper) สำหรับแยกสัญญาณแบบ 1 เข้า 2 ออก ด้วยอัตราการแบ่งสัญญาณ 60/40 ,70/30 ,80/20 เหมาะสำหรับงานโครงข่าย FTTH, GPON, EPON และ PON รวมถึงระบบสื่อสารและ CATV
ตัวอุปกรณ์มาพร้อมหัวต่อ FC/APC และใช้ไฟเบอร์ชนิด G657A1 รองรับช่วงคลื่น 1310/1550nm พร้อมโครงสร้างแบบ ABS ติดตั้งและจัดวางได้สะดวก โดยมีคุณสมบัติเด่นด้าน Low Insertion Loss, High Isolation, Low PDL และความเสถียรในการทำงาน เหมาะสำหรับนำไปใช้งานร่วมกับระบบกระจายสัญญาณไฟเบอร์ที่ต้องการแบ่งกำลังแสงอย่างมีประสิทธิภาพ
อัตราการแบ่งสัญญาณ: 60/40 ราคา 135 บาท
รุ่น :FBT-12-FCA-6040-ABS(รหัสสินค้า :P06033)
อัตราการแบ่งสัญญาณ: 70/30 ราคา 135 บาท
รุ่น :FBT-12-FCA-7030-ABS(รหัสสินค้า :P06034)

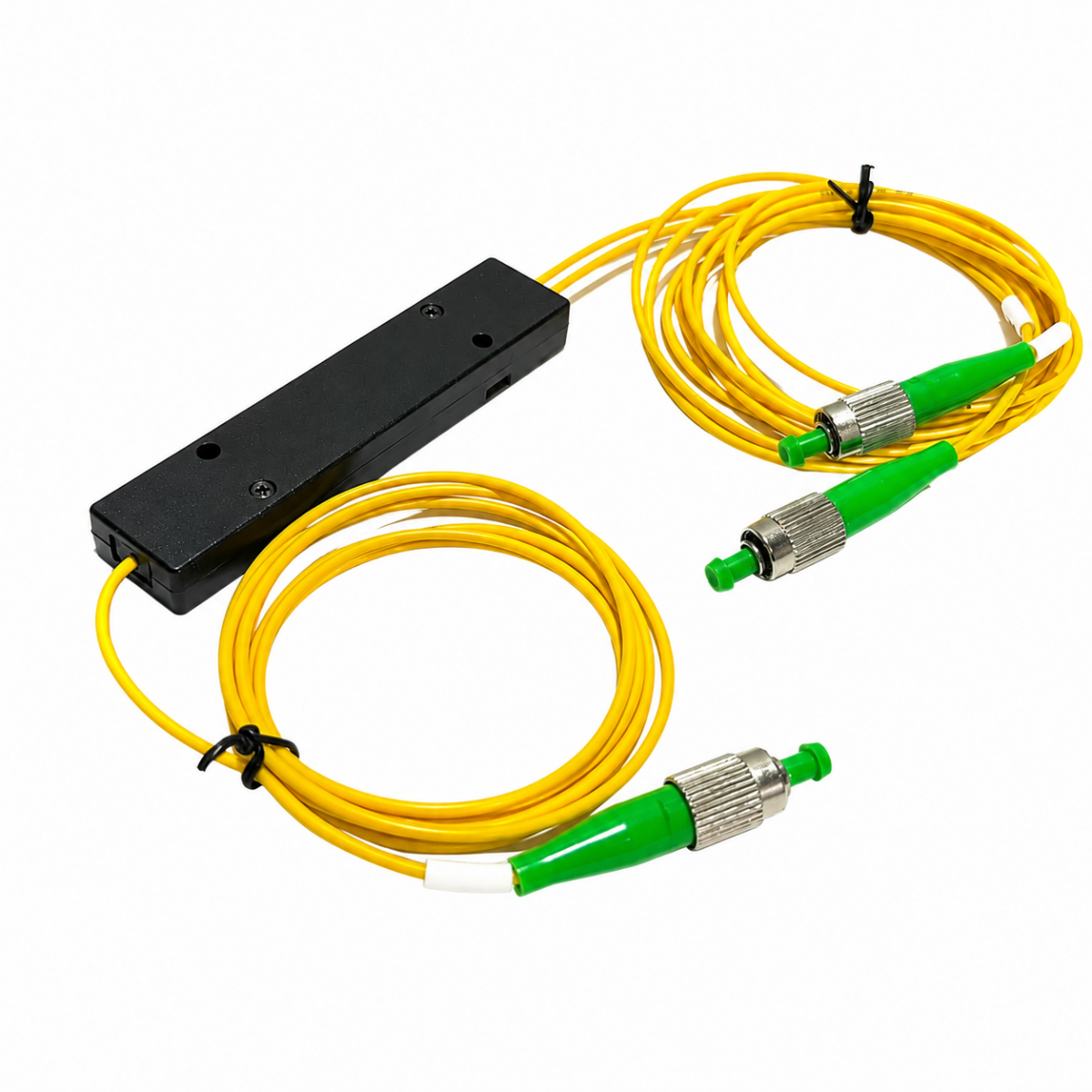

อัตราการแบ่งสัญญาณ: 80/20 ราคา 135 บาท
รุ่น :FBT-12-FCA-8020-ABS(รหัสสินค้า :P06035)

คุณสมบัติสินค้า
-ประเภท: FBT Fiber Optic Coupler Splitter แบบ 1x2
-อัตราการแบ่งสัญญาณ: 60/40 แบ่งสัญญาณออกเป็น 2 ช่อง
-อัตราการแบ่งสัญญาณ: 70/30 แบ่งสัญญาณออกเป็น 2 ช่อง
-อัตราการแบ่งสัญญาณ: 80/20 แบ่งสัญญาณออกเป็น 2 ช่อง
-หัวต่อ: FC/APC
-ชนิดไฟเบอร์: Single Mode G657A1
-รองรับความยาวคลื่น: 1310 / 1550 nm
-ค่า Insertion Loss (IL):
-ช่อง 60%: 2.72 dB @1310nm, 2.77 dB @1490nm, 2.75 dB @1550nm
-ช่อง 40%: 4.49 dB @1310nm, 4.58 dB @1490nm, 4.65 dB @1550nm
-PDL: ≤ 0.20 dB
-Directivity: ≥ 55 dB
-Return Loss: ≥ 55 dB
-ความยาวสาย Input: 1 เมตร
-ความยาวสาย Output: 1 เมตร
-ขนาดตัวอุปกรณ์: 90 × 20 × 10 มม.
-ขนาดสาย: 2.00 มม.
-อุณหภูมิใช้งาน: -40 ถึง 85°C
-อุณหภูมิจัดเก็บ: -40 ถึง 85°C
-โครงสร้าง: ABS Type ขนาดกะทัดรัด เหมาะสำหรับติดตั้งในพื้นที่จำกัด
-คุณสมบัติเด่น: Low Insertion Loss, High Isolation, Low PDL และความสม่ำเสมอของสัญญาณระหว่างช่องสัญญาณที่ดี
-การใช้งาน: เหมาะสำหรับระบบ FTTH, PON, GPON, EPON, CATV และอุปกรณ์สื่อสาร
-มาตรฐาน/การรับรอง: GR-1209-CORE, GR-1221-CORE, YD/T-1272Q, Q/CT-2295 และ RoHS

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.ตรวจสอบอุปกรณ์และหัวต่อ
ตรวจสอบ FBT Fiber Optic Coupler Splitter และหัวต่อ FC/APC ให้เรียบร้อยก่อนติดตั้ง โดยระวังไม่ให้ปลายหัวต่อมีฝุ่นหรือสิ่งสกปรก
2.เชื่อมต่อสัญญาณ Fiber Optic เข้าช่อง Input
นำสาย Fiber Optic จากต้นทางของระบบ เช่น OLT หรืออุปกรณ์ส่งสัญญาณ PON เชื่อมต่อเข้าช่อง Input ของ Coupler
3.เชื่อมต่อสายออก 2 ช่อง
เชื่อมต่อสาย Fiber Optic จากช่อง Output ทั้ง 2 ช่องไปยังอุปกรณ์หรือจุดปลายทางที่ต้องการ โดยตัว Coupler แบ่งกำลังแสงในอัตรา 60/40และ70/30หรือ80/20 ตามการออกแบบของอุปกรณ์
4.ตรวจสอบการเชื่อมต่อ
ตรวจสอบให้หัวต่อ FC/APC เสียบเข้ากับพอร์ตอย่างแน่นหนา และจัดแนวสายให้เหมาะสม หลีกเลี่ยงการหัก งอ หรือดึงสาย Fiber Optic รุนแรง
5.ทดสอบสัญญาณหลังติดตั้ง
หลังเชื่อมต่อ ควรตรวจสอบระดับกำลังแสงของแต่ละช่อง เพื่อให้แน่ใจว่าสัญญาณสามารถส่งผ่านได้ตามต้องการ ค่า Insertion Loss แตกต่างกันตามสเปกของผลิตภัณฑ์
6.นำไปใช้งานในระบบเครือข่าย
เหมาะสำหรับติดตั้งในระบบ FTTH, GPON, EPON, PON และ CATV รวมถึงระบบสื่อสารที่ต้องการแบ่งสัญญาณ Fiber Optic แบบ 1 เข้า 2 ออก

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-แบ่งสัญญาณแบบ 1x2 ช่วยกระจายกำลังแสงไปยัง 2 ช่องสัญญาณตามสัดส่วนที่กำหนด
-Insertion Loss ต่ำ ช่วยลดการสูญเสียของสัญญาณแสงในการเชื่อมต่อ
-Isolation สูง ช่วยลดผลกระทบระหว่างช่องสัญญาณ
-ค่า PDL ต่ำ โดยมี PDL ≤ 0.20 dB
-ความสม่ำเสมอของสัญญาณระหว่างช่องดี เหมาะกับงานที่ต้องการการกระจายสัญญาณที่มีเสถียรภาพ
-รองรับอุณหภูมิใช้งานกว้าง ตั้งแต่ -40 ถึง 85°C
-ขนาดกะทัดรัด เพียง 90 × 20 × 10 มม. ช่วยให้ติดตั้งในพื้นที่จำกัดได้สะดวก

ประโยชน์ในการใช้งาน
-ใช้สำหรับ แบ่งและกระจายสัญญาณ Fiber Optic จาก 1 จุดไปยัง 2 จุด
-เหมาะสำหรับระบบ FTTH และ PON เช่น GPON และ EPON
-ใช้ในงาน CATV และระบบสื่อสาร ที่ต้องการแบ่งกำลังแสง
-เหมาะสำหรับงานติดตั้งโครงข่ายที่ต้องการหัวต่อ FC/APC และสาย Single Mode ชนิด G657A1
-ช่วยเพิ่มความยืดหยุ่นในการออกแบบระบบกระจายสัญญาณ โดยสามารถเลือกนำสัญญาณจากช่อง 60%,70%,80% หรือ 40%,30%,20% ไปใช้งานตามความต้องการของระบบ

ข้อควรระวัง
-ห้ามมองเข้าไปในปลายสาย Fiber Optic หรือหัวต่อโดยตรง ขณะระบบอาจมีการส่งสัญญาณแสง
-ควร ทำความสะอาดหัวต่อ FC/APC ก่อนเชื่อมต่อ เพื่อป้องกันฝุ่นหรือสิ่งสกปรกที่อาจทำให้สูญเสียสัญญาณเพิ่มขึ้น
-หลีกเลี่ยงการ หัก งอ บีบ หรือดึงสาย Fiber Optic อย่างรุนแรง เพื่อป้องกันความเสียหายของเส้นใยนำแสง
-ตรวจสอบให้แน่ใจว่าใช้ หัวต่อ FC/APC ที่ตรงประเภท และเสียบเชื่อมต่ออย่างถูกต้อง
-ไม่ควรติดตั้งในสภาพแวดล้อมที่อยู่นอกช่วงอุณหภูมิที่กำหนด โดยอุปกรณ์รองรับอุณหภูมิใช้งาน -40 ถึง 85°C
-ควรจัดเก็บและป้องกันหัวต่อเมื่อไม่ได้ใช้งาน เพื่อป้องกันฝุ่นและความเสียหาย
-ก่อนนำไปใช้งานจริง ควรตรวจสอบ Optical Power ของแต่ละช่อง เนื่องจากช่อง 60% และ 40% มีค่า Insertion Loss แตกต่างกัน
- 70% และ 30% มีค่า Insertion Loss แตกต่างกัน
- 80% และ 20% มีค่า Insertion Loss แตกต่างกัน

อุปกรณ์ที่จะได้รับ
1) FBT Fiber Optic Coupler Splitter 1x2 FC/APC x 1 ชิ้น
