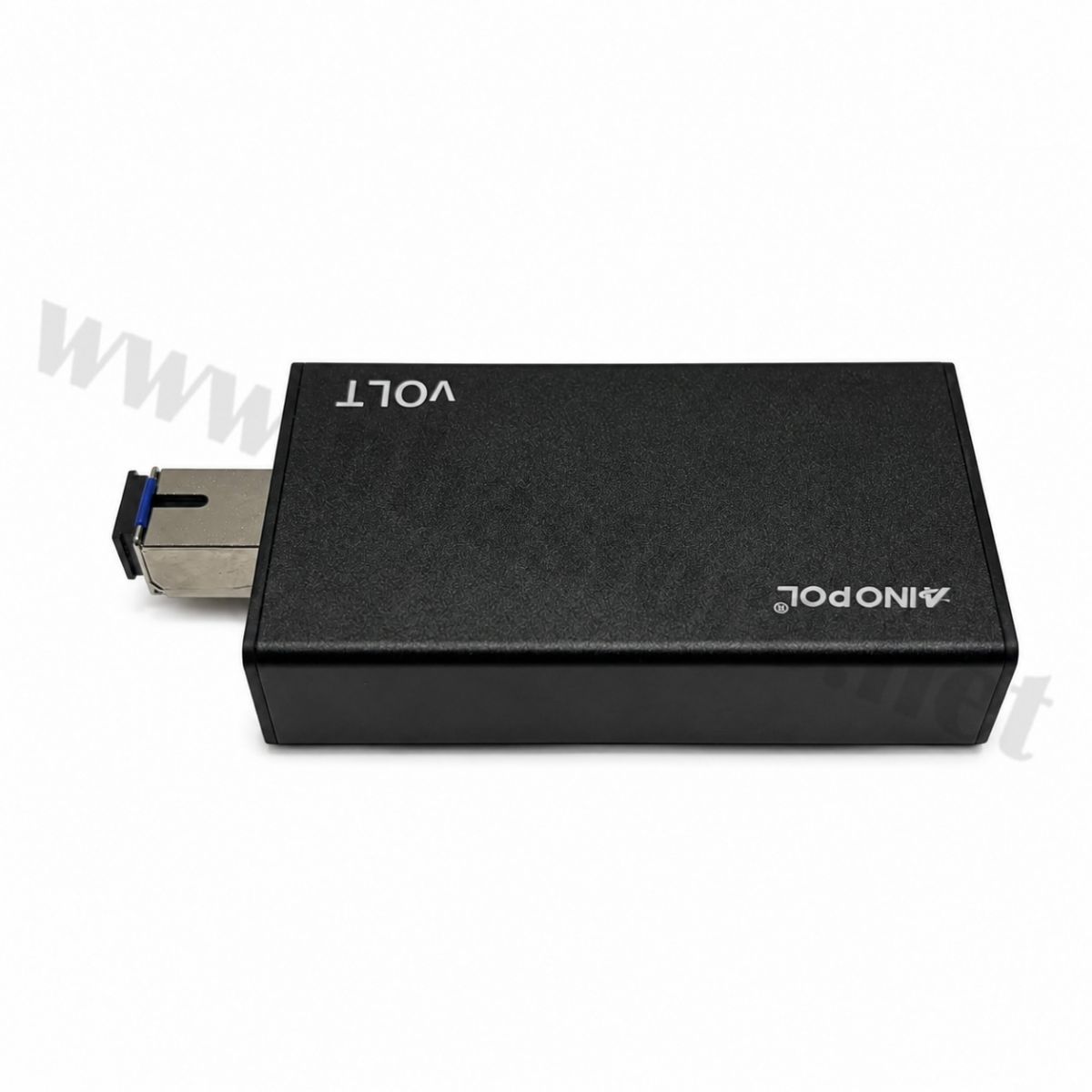

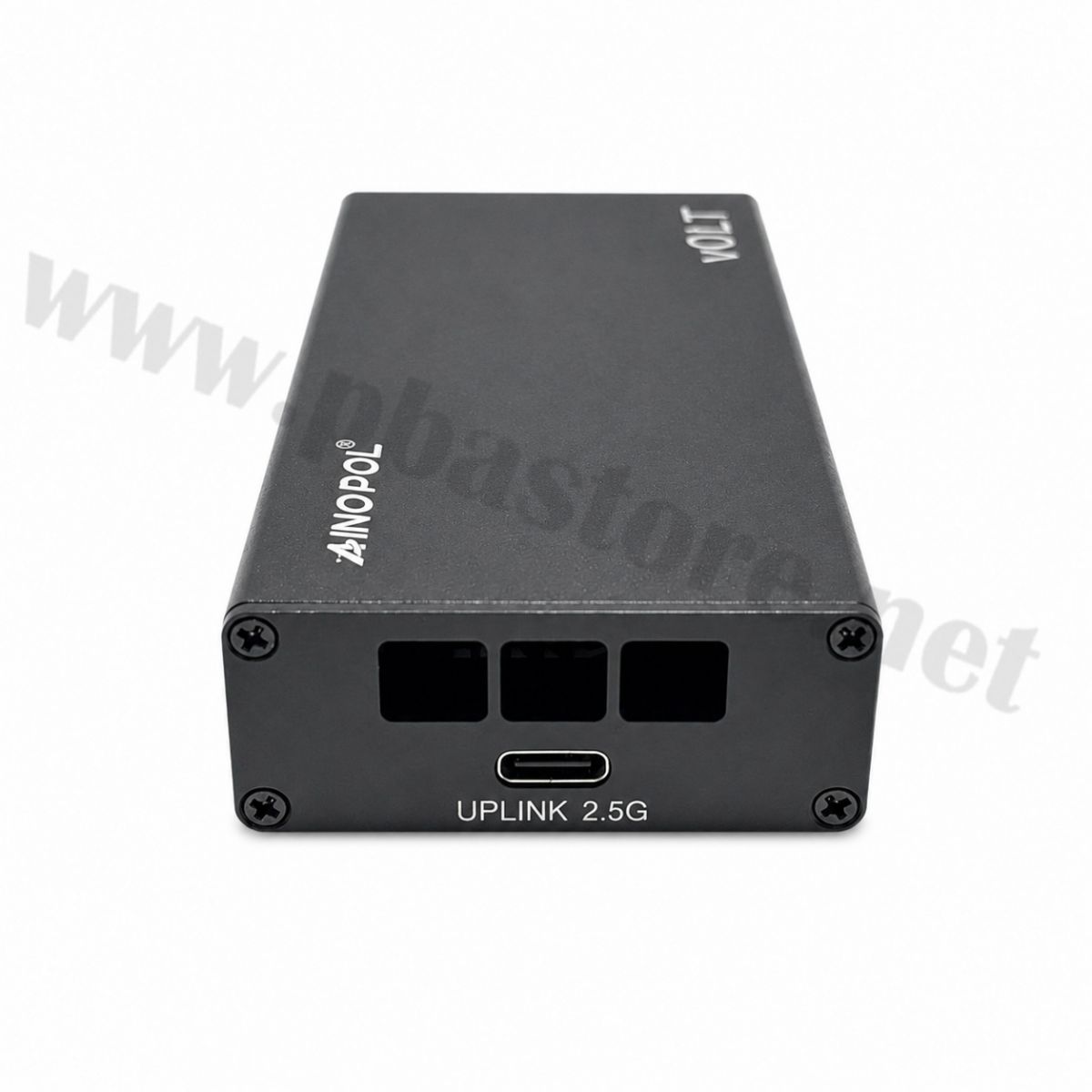

GPON OLT Stick SFP Module Virtual OLT 1.25G/2.5G สำหรับ Switch Router Firewall รองรับ 64 ONU รุ่น ZH-VOLT64 เป็นอุปกรณ์ GPON OLT แบบโมดูลขนาดกะทัดรัด สำหรับติดตั้งร่วมกับ Switch, Router หรือ Firewall เพื่อเพิ่มความสามารถในการเชื่อมต่อระบบไฟเบอร์แบบ PON โดยไม่จำเป็นต้องใช้ OLT แบบตู้ขนาดใหญ่ รองรับการเชื่อมต่อ ONU ได้สูงสุด 64 ONU เหมาะสำหรับงานวางระบบเครือข่ายไฟเบอร์ที่ต้องการความยืดหยุ่น ประหยัดพื้นที่ และใช้พลังงานต่ำ
รองรับอัตราพอร์ต Optical สูงสุด 2.5Gbps ใช้ SFP+ Package พร้อม SC Interface รองรับไฟเบอร์ Single-mode ระยะส่งข้อมูลสูงสุด 20 กม. และรองรับการเชื่อมต่อกับ ONU มาตรฐาน GPON รวมถึง HGU ONU จากผู้ผลิตหลายราย อีกทั้งรองรับการส่งผ่านข้อมูลแบบ SVLAN และ CVLAN Transparent Transmission จึงเหมาะสำหรับนำไปประยุกต์ใช้กับเครือข่าย GPON ในหลากหลายรูปแบบ
ราคา 4,350 บาท
รุ่น :ZH-VOLT64(รหัสสินค้า :P05953)​


คุณสมบัติสินค้า
-รองรับ ONU สูงสุด 64 เครื่อง เหมาะสำหรับระบบเครือข่าย GPON ที่ต้องการเชื่อมต่อผู้ใช้งานหลายจุด
-Optical Port Rate สูงสุด 2.5Gbps รองรับการรับส่งข้อมูลผ่านระบบไฟเบอร์ได้อย่างมีประสิทธิภาพ
-GPON MAC Function มีฟังก์ชัน GPON MAC ในตัว รองรับการทำงานในโหมด GPON
-SFP+ Package ออกแบบในรูปแบบโมดูลสำหรับใช้งานร่วมกับอุปกรณ์เครือข่าย
-SC Interface ใช้พอร์ตเชื่อมต่อไฟเบอร์แบบ SC
-Single Fiber Bidirectional รองรับการรับส่งข้อมูลแบบสองทิศทางผ่านไฟเบอร์เส้นเดียว
-รองรับระยะส่งข้อมูลสูงสุด 20 กม. เมื่อใช้งานร่วมกับไฟเบอร์ Single-mode
-Hot-Swappable รองรับการถอดเปลี่ยนโมดูลขณะระบบทำงานตามความเหมาะสมของอุปกรณ์ต้นทาง
-รองรับ Switch, Router และ Firewall สามารถนำไปใช้งานเป็น Virtual OLT เพื่อเพิ่มพอร์ต PON ให้กับอุปกรณ์เครือข่าย
-รองรับ ONU มาตรฐาน GPON และรองรับ ONU/HGU จากผู้ผลิตรายอื่นหลายประเภท
-รองรับ SVLAN และ CVLAN Transparent Transmission ช่วยให้สามารถส่งผ่านข้อมูล VLAN ในระบบเครือข่ายได้
-ใช้พลังงานต่ำ กินไฟไม่เกิน 5W
-รองรับไฟเลี้ยง DC 12V 1A / PoE
-อุณหภูมิการทำงานของตัวเครื่อง -10°C ถึง 80°C
-ขนาดกะทัดรัด ตัวอุปกรณ์มีขนาดประมาณ 78 × 49 × 21 มม. และความยาวรวมสายประมาณ 398 มม.
-น้ำหนักตัวสินค้าเพียงประมาณ 0.1 กก. เหมาะสำหรับติดตั้งในพื้นที่จำกัด

















ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

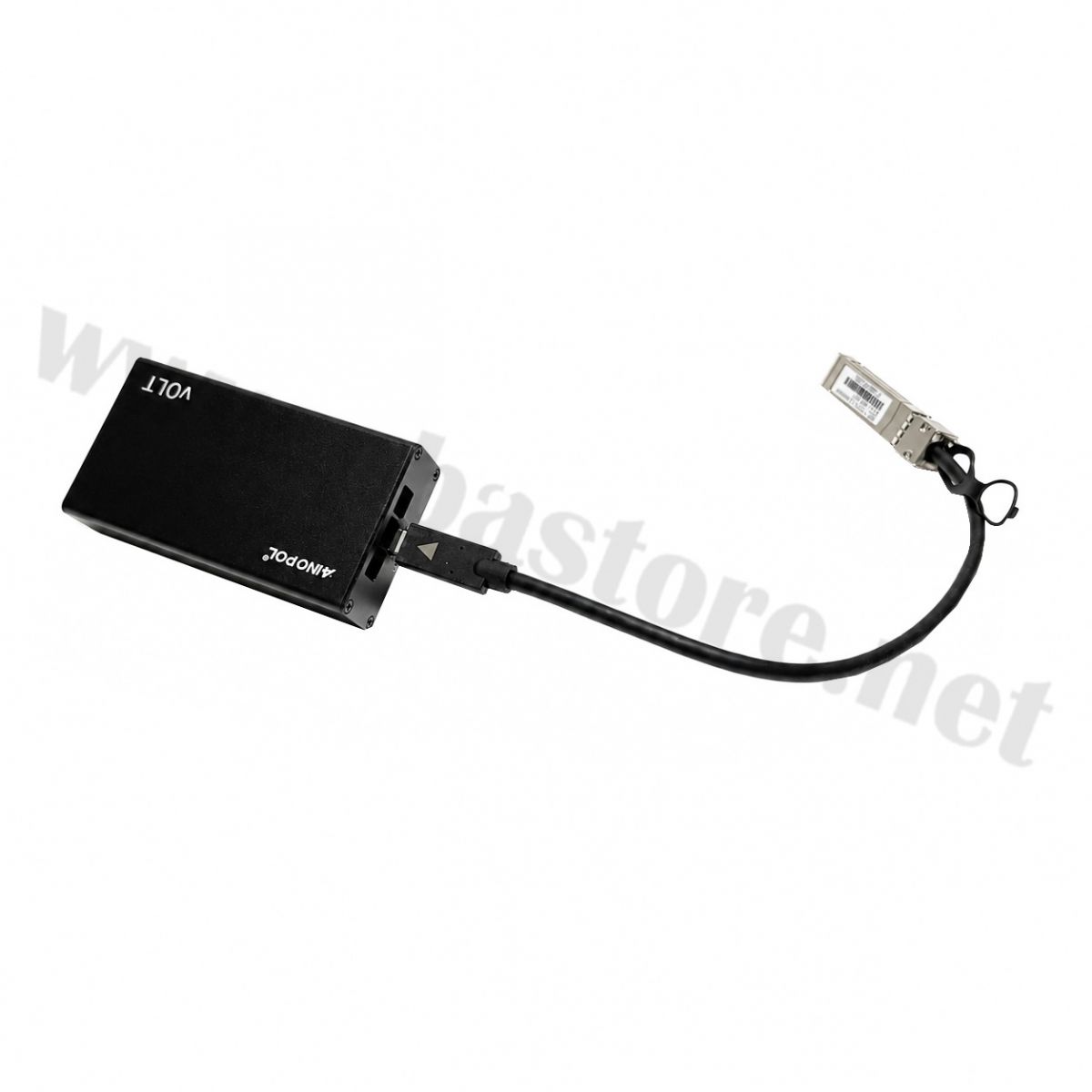

1.ติดตั้งโมดูล ZH-VOLT64 เข้ากับพอร์ต SFP/SFP+ ของ Switch, Router หรือ Firewall ที่รองรับการใช้งานโมดูลดังกล่าว
2.เชื่อมต่อไฟเลี้ยง โดยรองรับไฟ DC 12V 1A หรือ PoE ตามรูปแบบการติดตั้งของระบบ

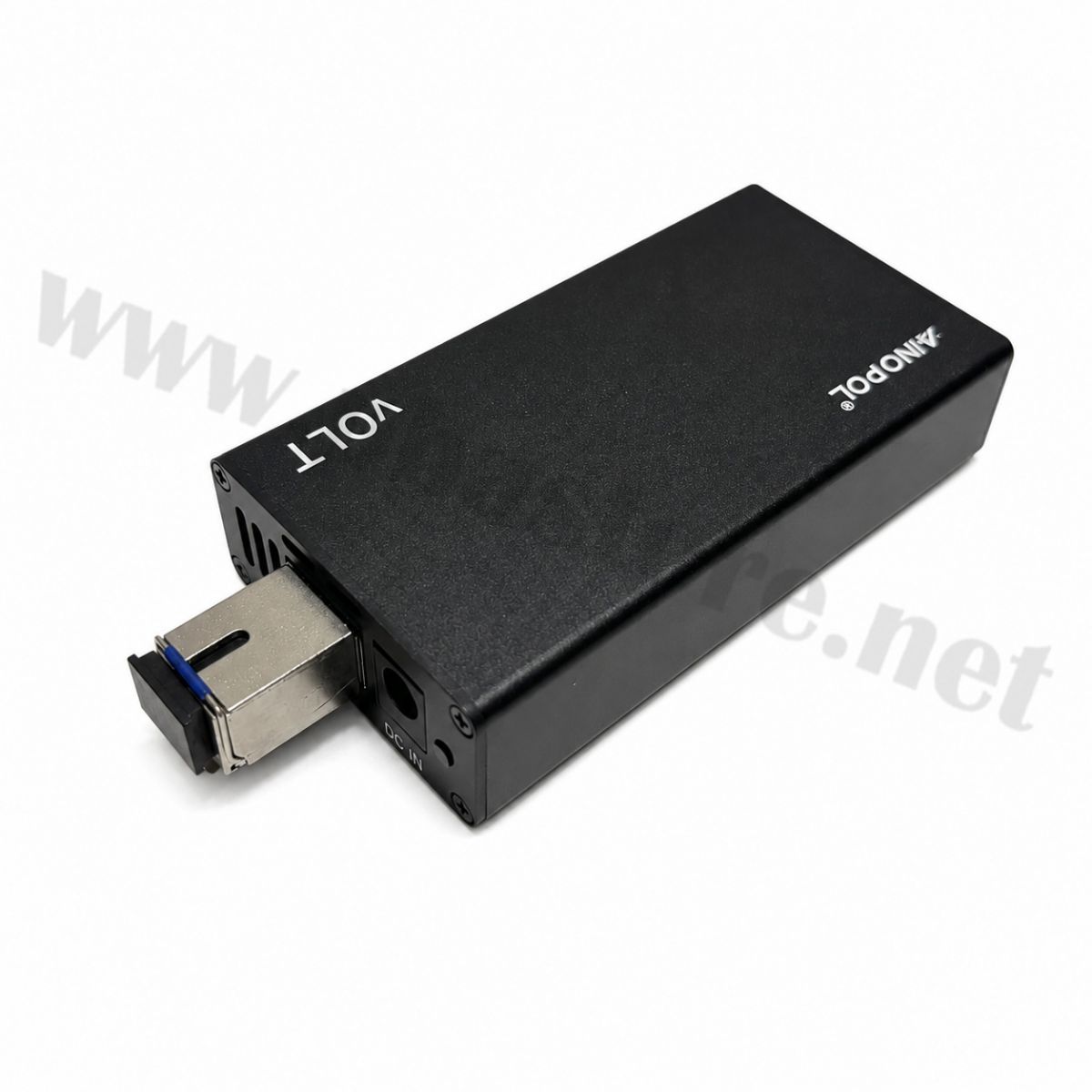

3.เชื่อมต่อสายไฟเบอร์ออปติก ผ่านพอร์ต SC ของ ZH-VOLT64 เพื่อเชื่อมต่อเข้าสู่ระบบ GPON และเครือข่ายปลายทาง
4.ตั้งค่าอุปกรณ์เครือข่ายต้นทาง เช่น Switch, Router หรือ Firewall ให้ทำงานร่วมกับ Virtual OLT และกำหนดค่าการเชื่อมต่อเครือข่ายตามรูปแบบระบบ
5.เชื่อมต่อ ONU/HGU ที่รองรับมาตรฐาน GPON เข้ากับเครือข่าย โดย ZH-VOLT64 รองรับ ONU ได้สูงสุด 64 เครื่อง
6.กำหนดค่า VLAN ตามโครงสร้างเครือข่าย โดยอุปกรณ์รองรับการส่งผ่านข้อมูลแบบ SVLAN และ CVLAN Transparent Transmission
7.ตรวจสอบการเชื่อมต่อ หลังติดตั้งและตั้งค่าเรียบร้อย เพื่อให้แน่ใจว่า ONU สามารถสื่อสารผ่านระบบ GPON ได้ตามปกติ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า
-รองรับ ONU ได้สูงสุด 64 เครื่อง ช่วยรองรับการขยายเครือข่าย GPON สำหรับผู้ใช้งานหลายจุด
-ขนาดเล็กและประหยัดพื้นที่ สามารถติดตั้งร่วมกับ Switch, Router หรือ Firewall ได้ เหมาะกับพื้นที่ติดตั้งที่จำกัด
-ประหยัดพลังงาน ใช้พลังงานไม่เกิน 5W ช่วยลดการใช้พลังงานของระบบ
-รองรับการเชื่อมต่อระยะไกล สามารถส่งข้อมูลผ่านไฟเบอร์ Single-mode ได้ไกลสูงสุด 20 กม.
-รองรับการใช้งานแบบ Virtual OLT ช่วยเพิ่มความสามารถด้าน PON ให้กับอุปกรณ์เครือข่ายที่รองรับ
-รองรับการส่งผ่าน VLAN ทั้ง SVLAN และ CVLAN Transparent Transmission ช่วยให้เหมาะกับโครงสร้างเครือข่ายที่มีการแบ่ง VLAN
-รองรับ Hot-Swap ช่วยให้การเปลี่ยนโมดูลทำได้สะดวกตามความเหมาะสมของระบบ

ประโยชน์ในการใช้งาน
-เหมาะสำหรับนำไปใช้สร้างหรือขยาย ระบบเครือข่าย GPON
-ใช้สำหรับเชื่อมต่อ ONU/HGU หลายจุด ผ่านไฟเบอร์ออปติกจากจุดเดียว
-เหมาะสำหรับผู้ที่ต้องการเปลี่ยนจากระบบเครือข่ายแบบเดิมไปสู่ ระบบเครือข่ายแบบ All-Optical
-สามารถประยุกต์ใช้ในเครือข่ายที่มี Switch, Router หรือ Firewall เป็นอุปกรณ์หลัก
-เหมาะสำหรับงานติดตั้งที่ต้องการ ลดพื้นที่และต้นทุนของอุปกรณ์ OLT โดยใช้รูปแบบโมดูลขนาดกะทัดรัด
-สามารถนำไปใช้กับเครือข่ายหลากหลายรูปแบบ และรองรับ ONU มาตรฐาน GPON รวมถึง HGU จากผู้ผลิตรายอื่นตามความเข้ากันได้ของระบบ

ข้อควรระวัง
-ตรวจสอบให้แน่ใจว่า Switch, Router หรือ Firewall ที่นำมาใช้งานรองรับโมดูลและการทำงานของ Virtual OLT
-ตรวจสอบความเข้ากันได้ของ ONU/HGU ก่อนติดตั้งจริง โดยเฉพาะอุปกรณ์จากผู้ผลิตรายอื่น
-ควรใช้สายไฟเบอร์และหัวต่อ SC ให้ตรงกับพอร์ตของอุปกรณ์ และดูแลหัวไฟเบอร์ให้สะอาดอยู่เสมอ
-ตรวจสอบแหล่งจ่ายไฟให้ตรงตามที่กำหนด คือ DC 12V 1A หรือ PoE
-หลีกเลี่ยงการใช้งานในสภาพแวดล้อมที่มีอุณหภูมินอกช่วง -10°C ถึง 80°C
-แม้อุปกรณ์รองรับ Hot-Swap แต่ควรตรวจสอบคู่มือและความสามารถของอุปกรณ์ต้นทางก่อนถอดหรือเปลี่ยนโมดูลขณะระบบทำงาน
-ไม่ควรดัดแปลงตัวอุปกรณ์หรือใช้งานเกินข้อกำหนดของผู้ผลิต เพื่อป้องกันความเสียหายต่อโมดูลและอุปกรณ์เครือข่าย

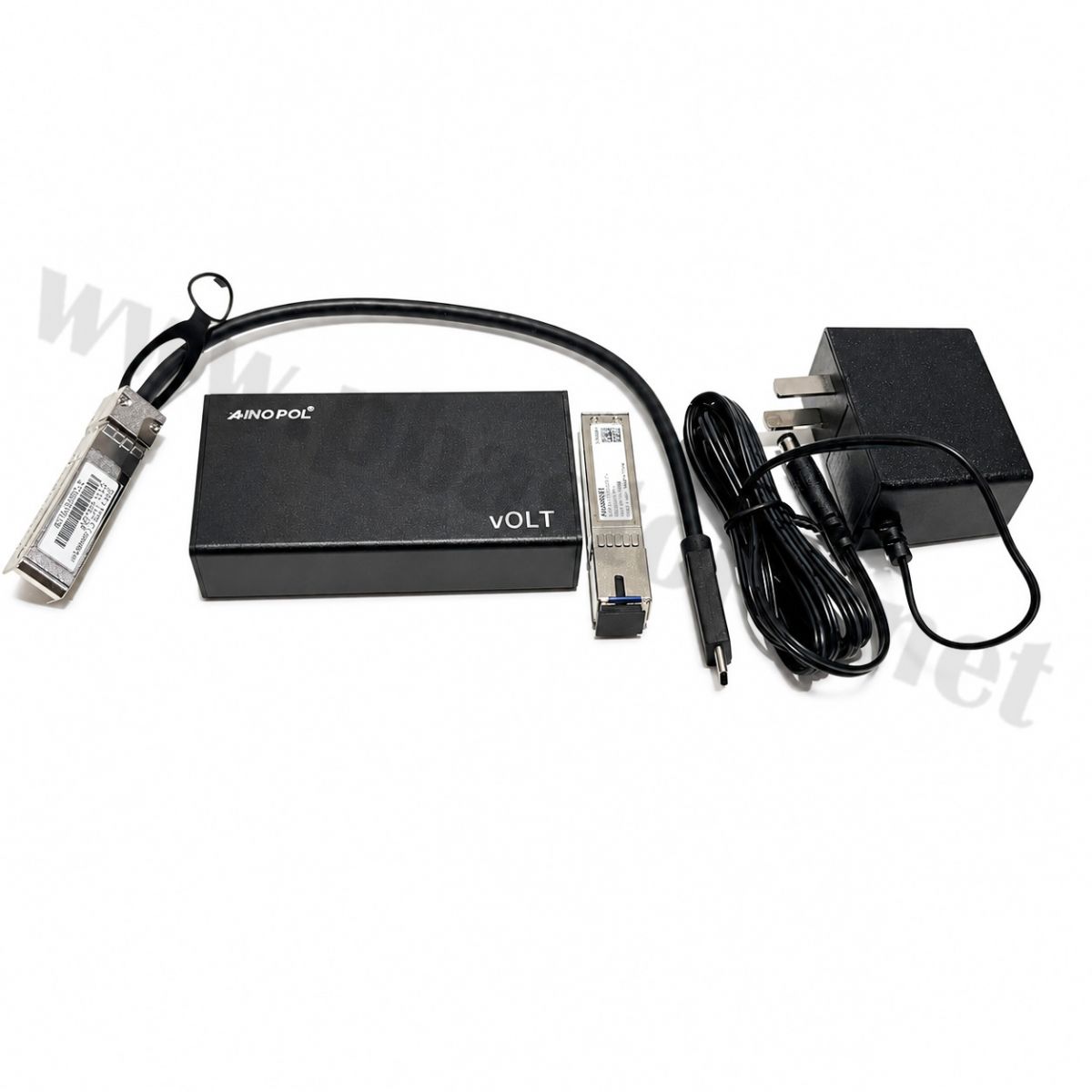

อุปกรณ์ที่จะได้รับ
1) GPON OLT Stick SFP Module Virtual OLT รุ่น ZH-VOLT64 x 1 ชุด
