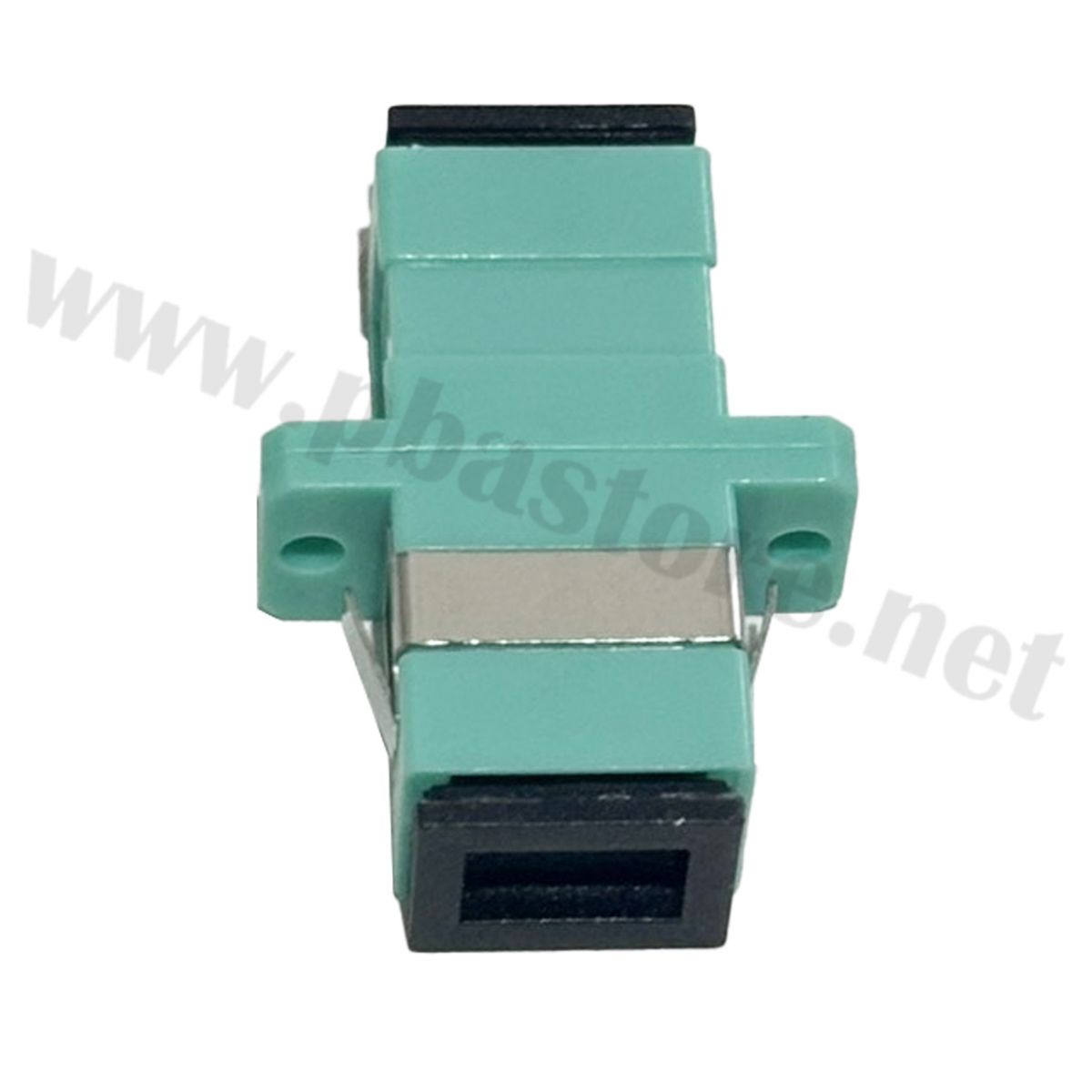

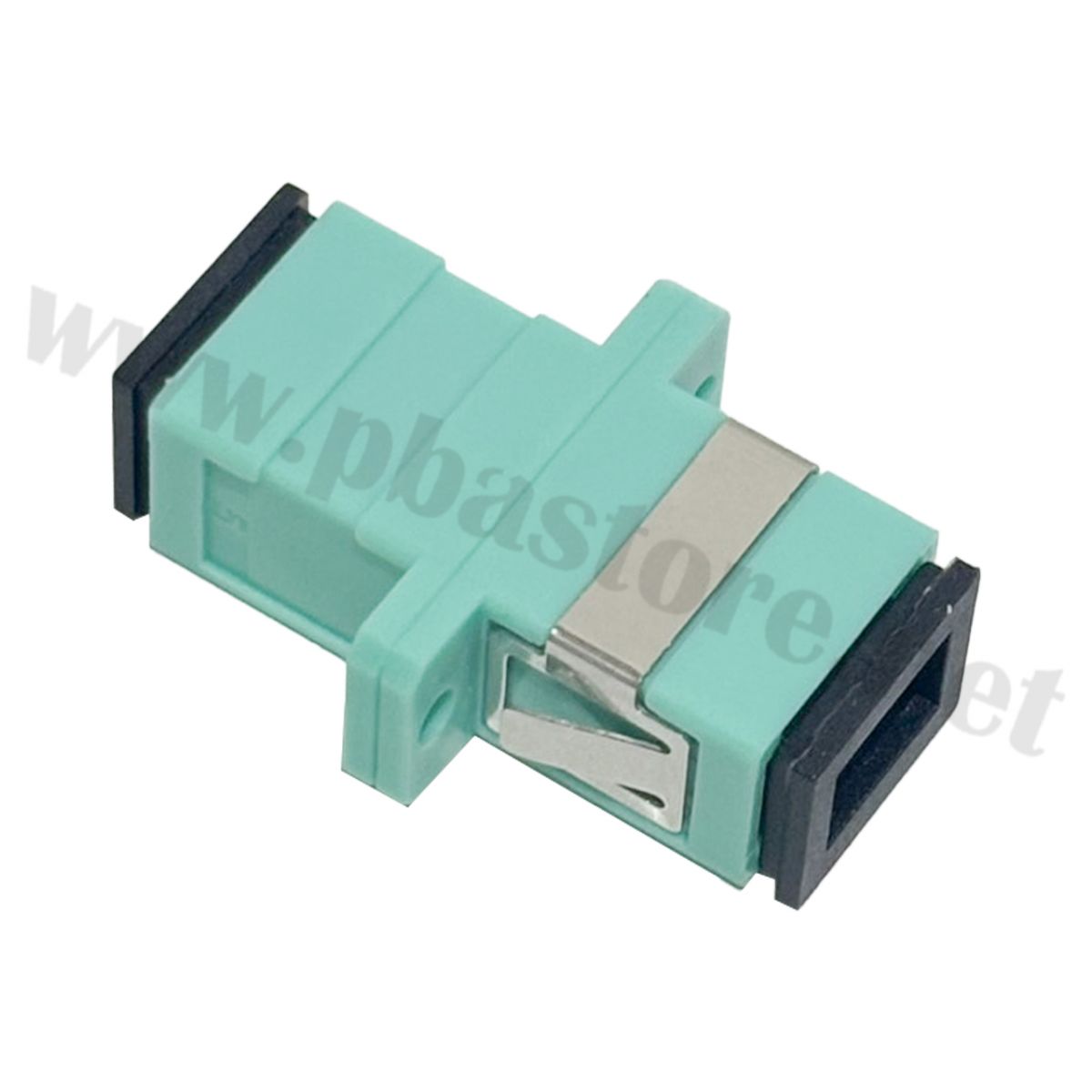

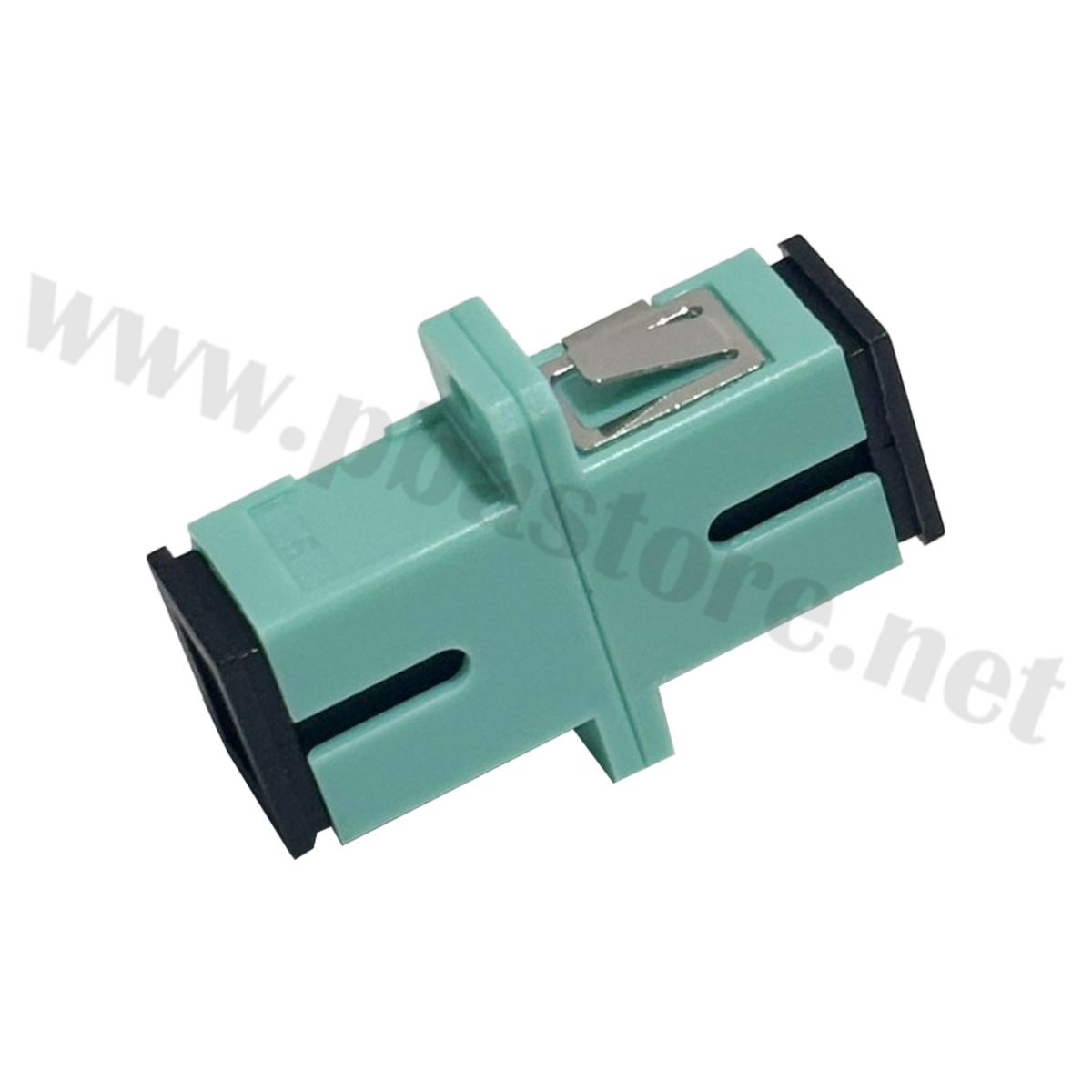

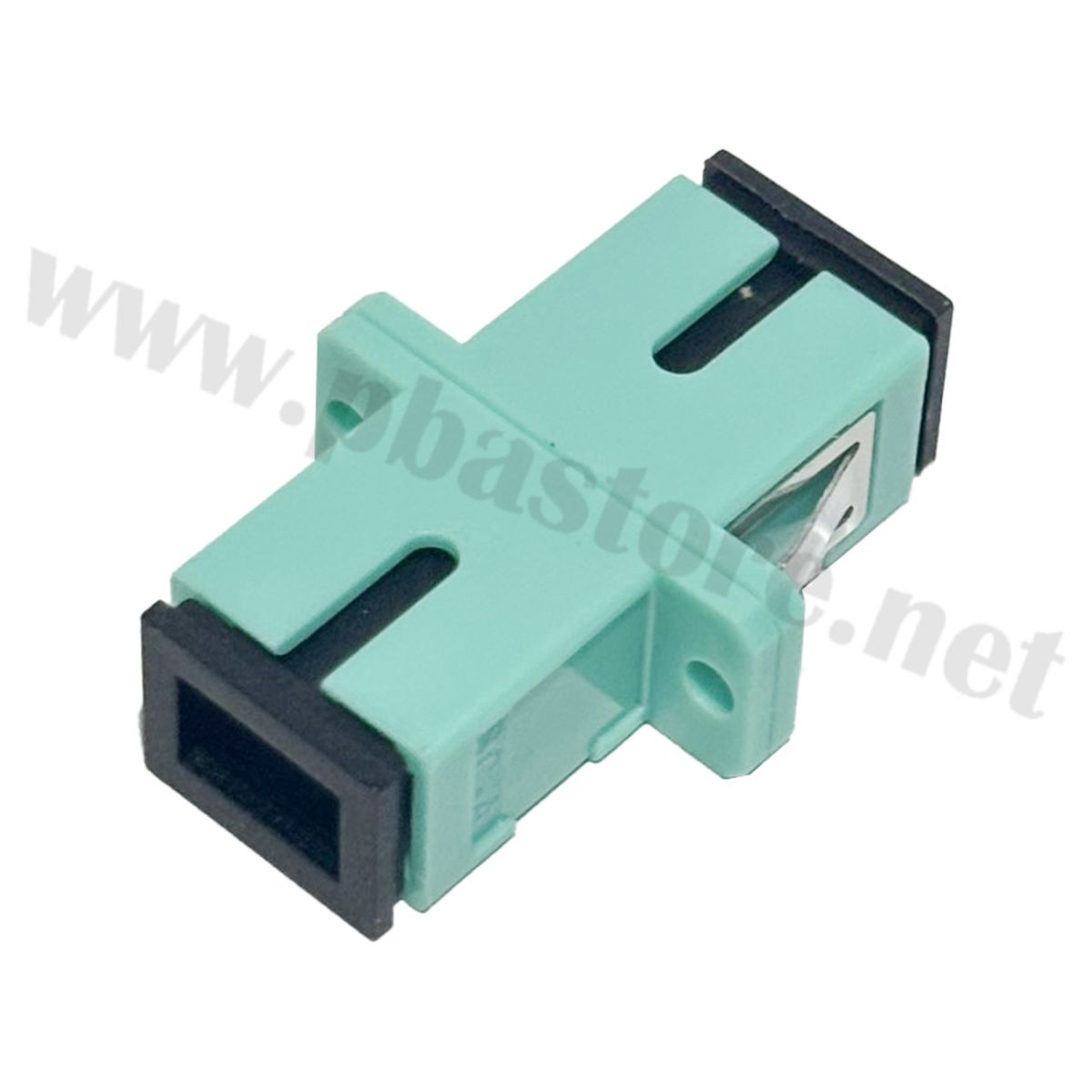

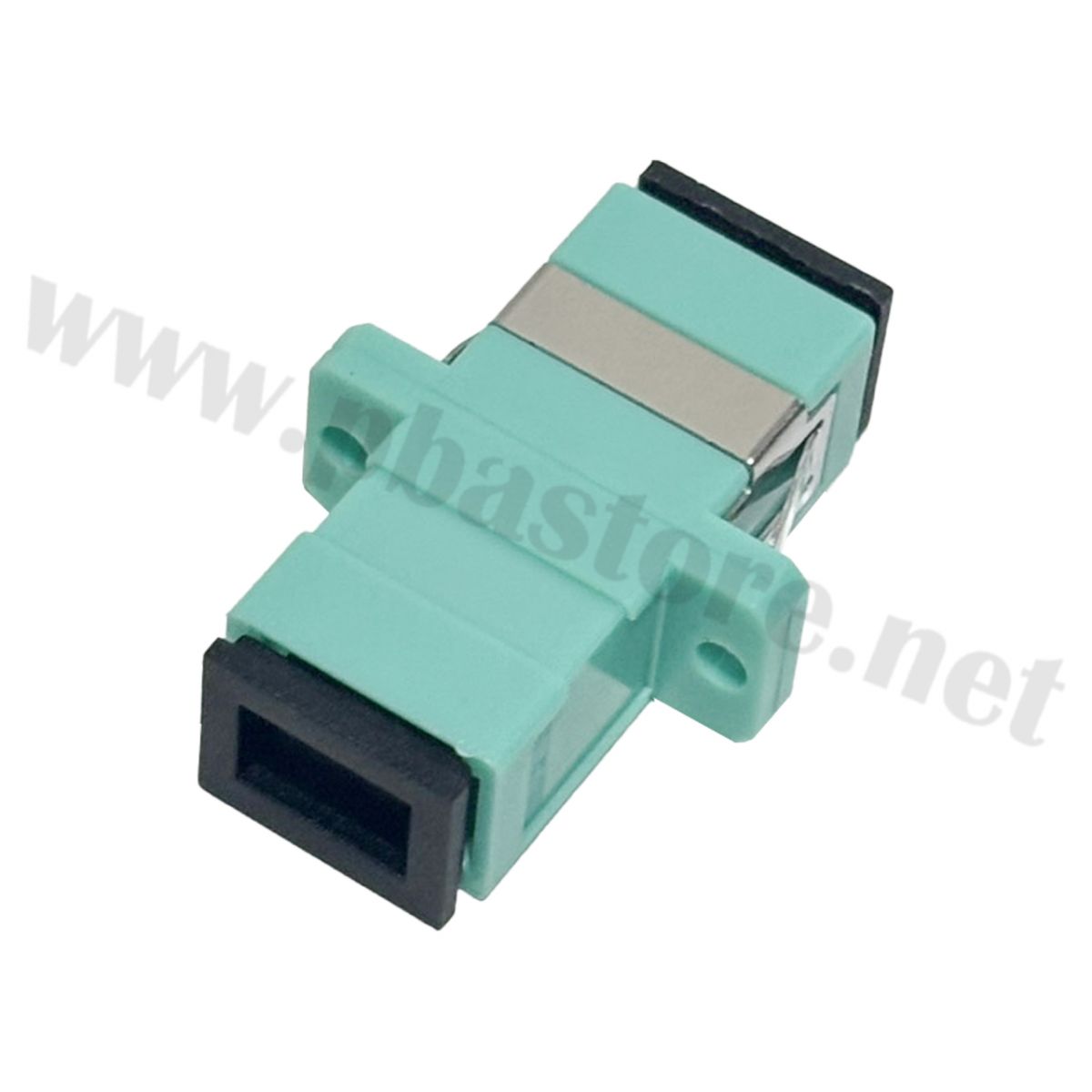

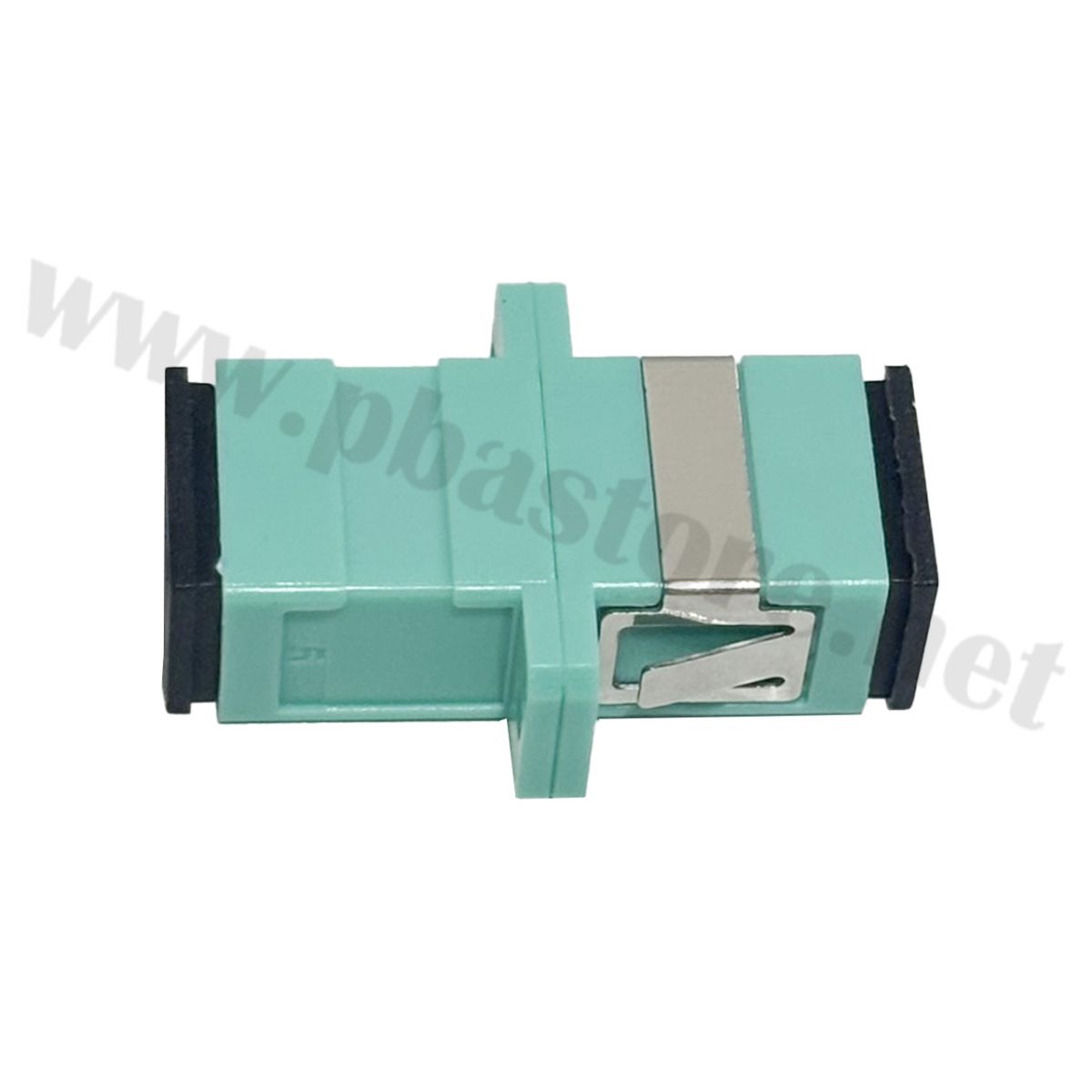

ต่อตรงไฟเบอร์ออฟติก SC Simplex (OM3) Adapter MM, Multi-mode, (Sky Color แบบ With Flange) เป็นอะแดปเตอร์สำหรับเชื่อมต่อหัวคอนเนคเตอร์ไฟเบอร์ออฟติกชนิด SC/UPC แบบ Simplex ในระบบ Multimode OM3 โดยช่วยให้การเชื่อมต่อสายไฟเบอร์ 2 เส้นเข้าด้วยกันมีความแม่นยำ ลดการสูญเสียของสัญญาณแสง และคงประสิทธิภาพของระบบเครือข่าย
เหมาะสำหรับใช้งานในตู้ ODF, Patch Panel, FTTx, Data Center และระบบเครือข่ายความเร็วสูง ตัวอะแดปเตอร์เป็นแบบ With Flange มีปีกยึดสำหรับติดตั้งกับแผงหรือกล่องกระจายสายได้อย่างมั่นคง พร้อมปลอกเซรามิก (Ceramic Sleeve) เพื่อความเที่ยงตรงในการจัดแนวแกนไฟเบอร์
ราคา 10 บาท
รุ่น :AD-SCMM-OM3SX(รหัสสินค้า :P05852)​​

คุณสมบัติสินค้า
-รองรับหัวคอนเนคเตอร์ SC Simplex
-รองรับไฟเบอร์ Multimode OM3 (50/125μm)
-สี Aqua (Sky Color) สำหรับระบุสาย Multimode OM3
-แบบ With Flange ติดตั้งกับ Patch Panel หรือ ODF ได้สะดวก
-ใช้ Ceramic Sleeve เพื่อการจัดแนวแกนไฟเบอร์ที่แม่นยำ
-ค่า Insertion Loss ต่ำกว่า 0.3 dB
-ค่า Return Loss มากกว่า 35 dB (Multimode)
-รองรับการเสียบใช้งานมากกว่า 1,000 ครั้ง
-ผลิตจากวัสดุ Plastic และ Metal แข็งแรง ทนทาน
-ช่วงอุณหภูมิการใช้งาน -25°C ถึง 70°C
-ช่วงอุณหภูมิการจัดเก็บ -25°C ถึง 70°C

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1)ติดตั้ง Adapter เข้ากับช่องของ Patch Panel, ODF หรือ Faceplate โดยยึดด้วย Flange
2)ถอดฝาปิดกันฝุ่นก่อนใช้งาน
3)ทำความสะอาดหัวคอนเนคเตอร์ SC ก่อนเสียบทุกครั้ง
4)เสียบหัว SC Connector ทั้งสองด้านให้แน่นจนล็อก
5)ตรวจสอบค่าการส่งสัญญาณด้วย Optical Power Meter หรือ OTDR หากต้องการความแม่นยำ
6)เมื่อไม่ได้ใช้งาน ควรปิดฝาป้องกันฝุ่นเพื่อยืดอายุการใช้งาน

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-ลดการสูญเสียของสัญญาณแสง
-เชื่อมต่อไฟเบอร์ได้อย่างแม่นยำด้วย Ceramic Sleeve
-ติดตั้งง่ายด้วย Flange และคลิปล็อก
-รองรับการใช้งานระยะยาวและเสียบถอดได้หลายครั้ง
-ตัวเรือนแข็งแรง ทนต่อการใช้งานในงานภาคสนามและงานติดตั้ง
-สี Aqua ช่วยแยกประเภทสาย OM3 ได้อย่างชัดเจน
-เหมาะกับระบบเครือข่ายความเร็วสูง เช่น Gigabit Ethernet และ 10 Gigabit Ethernet

ประโยชน์ในการใช้งาน
-ใช้เชื่อมต่อสาย Patch Cord เข้าด้วยกัน
-ใช้ติดตั้งใน Fiber Patch Panel และ ODF
-ใช้ในระบบ FTTx
-ใช้ในระบบ Data Center
-ใช้ในระบบ LAN และ Backbone
-ใช้กับอุปกรณ์ Fiber Optic Testing
-ช่วยขยายหรือจัดระเบียบระบบสายไฟเบอร์โดยไม่ต้องสไปซ์สาย

ข้อควรระวัง
-ใช้งานกับหัว SC Multimode OM3 ให้ตรงประเภท
-หลีกเลี่ยงการใช้ร่วมกับหัว Single Mode หากระบบไม่ได้รองรับ
-ทำความสะอาดหัวคอนเนคเตอร์ก่อนเสียบทุกครั้ง
-หลีกเลี่ยงฝุ่นและความชื้นเข้าสู่ Ceramic Sleeve
-ไม่ควรออกแรงดึงสายไฟเบอร์ขณะเชื่อมต่อ
-ปิดฝาป้องกันฝุ่นเมื่อไม่ได้ใช้งาน
-หลีกเลี่ยงการตกกระแทกหรือบิดงออะแดปเตอร์

อุปกรณ์ที่จะได้รับ
1)SC Simplex OM3 Multimode Adapter (With Flange) จำนวน 1 ชิ้น
