RS485 to Ethernet LAN (ควบคุมเซ็นเซอร์งานอุตสาหกรรม) With Modbus TCP Gateway รุ่น USR-TCP232-304 เป็นอุปกรณ์แปลงสัญญาณ RS485 ไปเป็น Ethernet (Serial Device Server) สำหรับเชื่อมต่ออุปกรณ์ RS485 เช่น PLC, HMI, มิเตอร์ไฟฟ้า, Inverter, Temperature Controller, เซ็นเซอร์ และอุปกรณ์ Modbus RTU เข้าสู่ระบบเครือข่าย LAN ได้อย่างสะดวก
รองรับการแปลง Modbus RTU เป็น Modbus TCP ช่วยให้สามารถตรวจสอบและควบคุมอุปกรณ์ผ่าน SCADA, ระบบ IoT หรือคอมพิวเตอร์จากระยะไกลได้ เหมาะสำหรับงานระบบอัตโนมัติในโรงงาน อาคารอัจฉริยะ และระบบควบคุมอุตสาหกรรมต่าง ๆ
ราคา 800 บาท
รุ่น : USR-TCP232-304 (รหัสสินค้า :P05847)​​

คุณสมบัติสินค้า
-รองรับการแปลงสัญญาณ RS485 เป็น Ethernet LAN
-รองรับ Modbus RTU to Modbus TCP Gateway
-รองรับ Ethernet ความเร็ว 10/100Mbps Auto MDI/MDIX
-รองรับโหมดการทำงาน
TCP Server
TCP Client
UDP Server
UDP Client
HTTPD Client
-รองรับ Virtual COM Port ผ่านโปรแกรม USR-VCOM
-รองรับการตั้งค่าผ่าน
Web Browser
Setup Software
AT Command
-รองรับ Static IP และ DHCP
-รองรับ Heartbeat Packet และ Identity Packet
-รองรับ Baud Rate ตั้งแต่ 600bps – 230.4Kbps
-รองรับ Data Bit 5–8 Bit
-รองรับ Stop Bit 1–2 Bit
-รองรับ Parity
None
Odd
Even
Mark
Space
-รองรับ TCP Server ได้สูงสุด 16 Client
-รองรับ Firmware Upgrade
-รองรับ Hardware และ Software Reset
-ขนาดกะทัดรัด ติดตั้งง่าย เหมาะกับงานอุตสาหกรรม

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1)จ่ายไฟให้ตัวอุปกรณ์
2)เชื่อมต่ออุปกรณ์ RS485 เช่น PLC, Sensor หรือ Energy Meter เข้ากับพอร์ต RS485
3)เชื่อมต่อสาย LAN เข้ากับระบบเครือข่าย

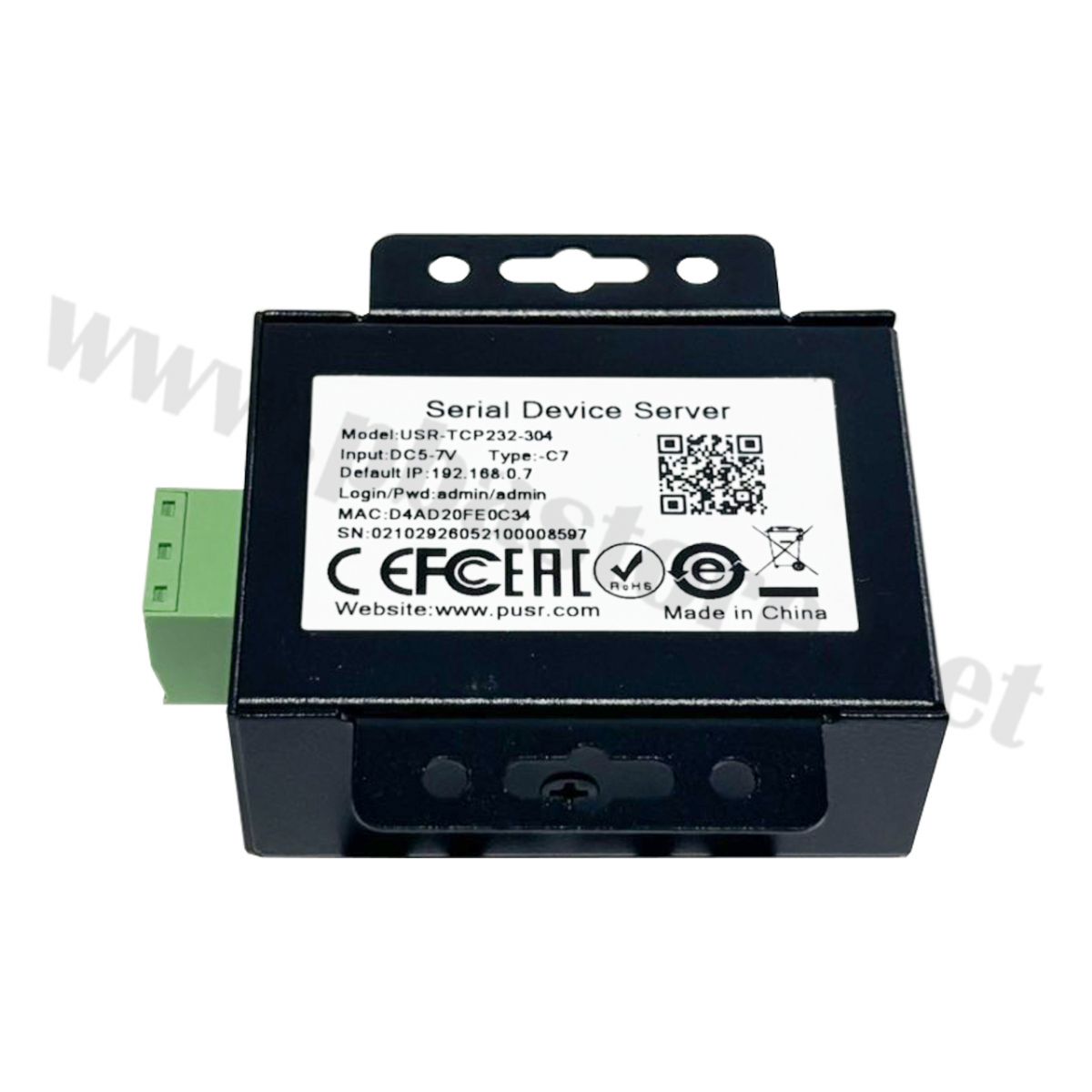

4)ตั้งค่า IP Address ผ่านโปรแกรม Setup หรือ Web Browser (ค่าเริ่มต้น 192.168.0.7)
5)กำหนดโหมดการทำงาน เช่น TCP Server หรือ Modbus Gateway
6)ตั้งค่า Baud Rate และ Serial Parameters ให้ตรงกับอุปกรณ์ RS485
7)เชื่อมต่อกับ SCADA, HMI, PLC หรือระบบ IoT เพื่ออ่านและควบคุมข้อมูลผ่านเครือข่าย Ethernet

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-เปลี่ยนอุปกรณ์ RS485 ให้ใช้งานผ่าน Ethernet ได้โดยไม่ต้องเปลี่ยนอุปกรณ์เดิม
-รองรับ Modbus RTU และ Modbus TCP ภายในเครื่องเดียว
-ติดตั้งง่าย ตั้งค่าผ่าน Web Browser
-รองรับการเชื่อมต่อทั้งในระบบ LAN และระบบควบคุมระยะไกล
-รองรับหลายโหมดการสื่อสาร เพิ่มความยืดหยุ่นในการใช้งาน
-ใช้งานร่วมกับ PLC, HMI และ SCADA ได้หลากหลายยี่ห้อ
-รองรับ Virtual COM สำหรับโปรแกรมที่ยังใช้งาน Serial Port
-ช่วยลดต้นทุนในการอัปเกรดระบบอุตสาหกรรม

ประโยชน์ในการใช้งาน
-เชื่อมต่อเซ็นเซอร์ RS485 เข้าสู่ระบบ Ethernet
-แปลง Modbus RTU ให้สามารถสื่อสารกับ Modbus TCP
-อ่านค่ามิเตอร์ไฟฟ้าและ Energy Meter ผ่านระบบ LAN
-เชื่อมต่อ PLC กับระบบ SCADA
-ตรวจสอบข้อมูลอุปกรณ์จากศูนย์ควบคุม
-ใช้ในระบบ Building Automation (BMS)
-ใช้งานในโรงงานอุตสาหกรรมและระบบ Smart Factory
-รองรับการเก็บข้อมูลเข้าสู่ระบบ IoT และ Cloud Gateway

ข้อควรระวัง
-ใช้แรงดันไฟเลี้ยงให้ตรงตามสเปกของอุปกรณ์
-ตั้งค่า Baud Rate, Data Bit และ Parity ให้ตรงกับอุปกรณ์ RS485

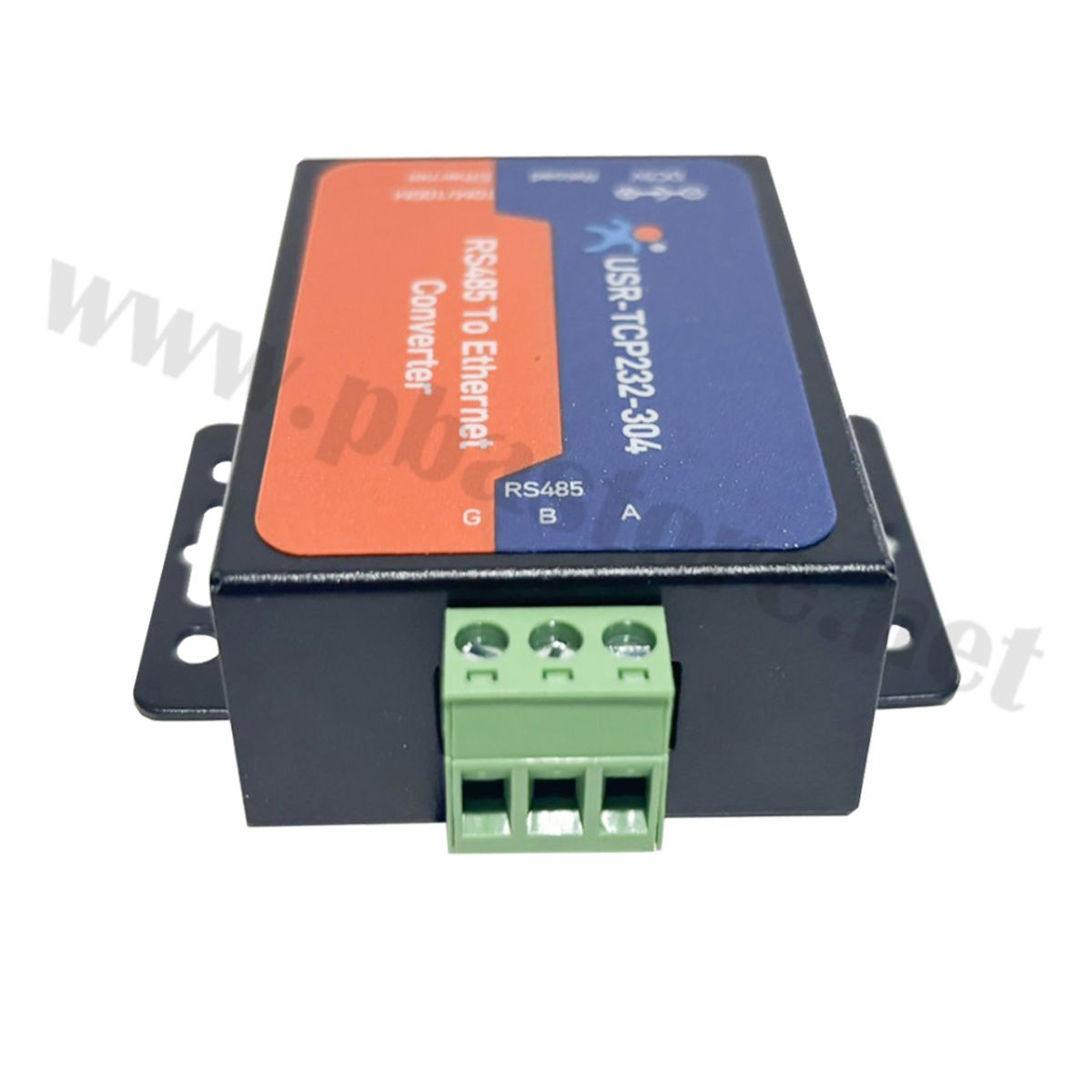

-ตรวจสอบการต่อสาย RS485 A/B ให้ถูกต้อง
-กำหนด IP Address ไม่ให้ซ้ำกับอุปกรณ์อื่นในเครือข่าย
-หลีกเลี่ยงการติดตั้งในบริเวณที่มีความชื้นสูงหรือมีน้ำโดยตรง
-ควรใช้งานร่วมกับระบบป้องกันไฟกระชากในพื้นที่ที่มีสัญญาณรบกวนสูง

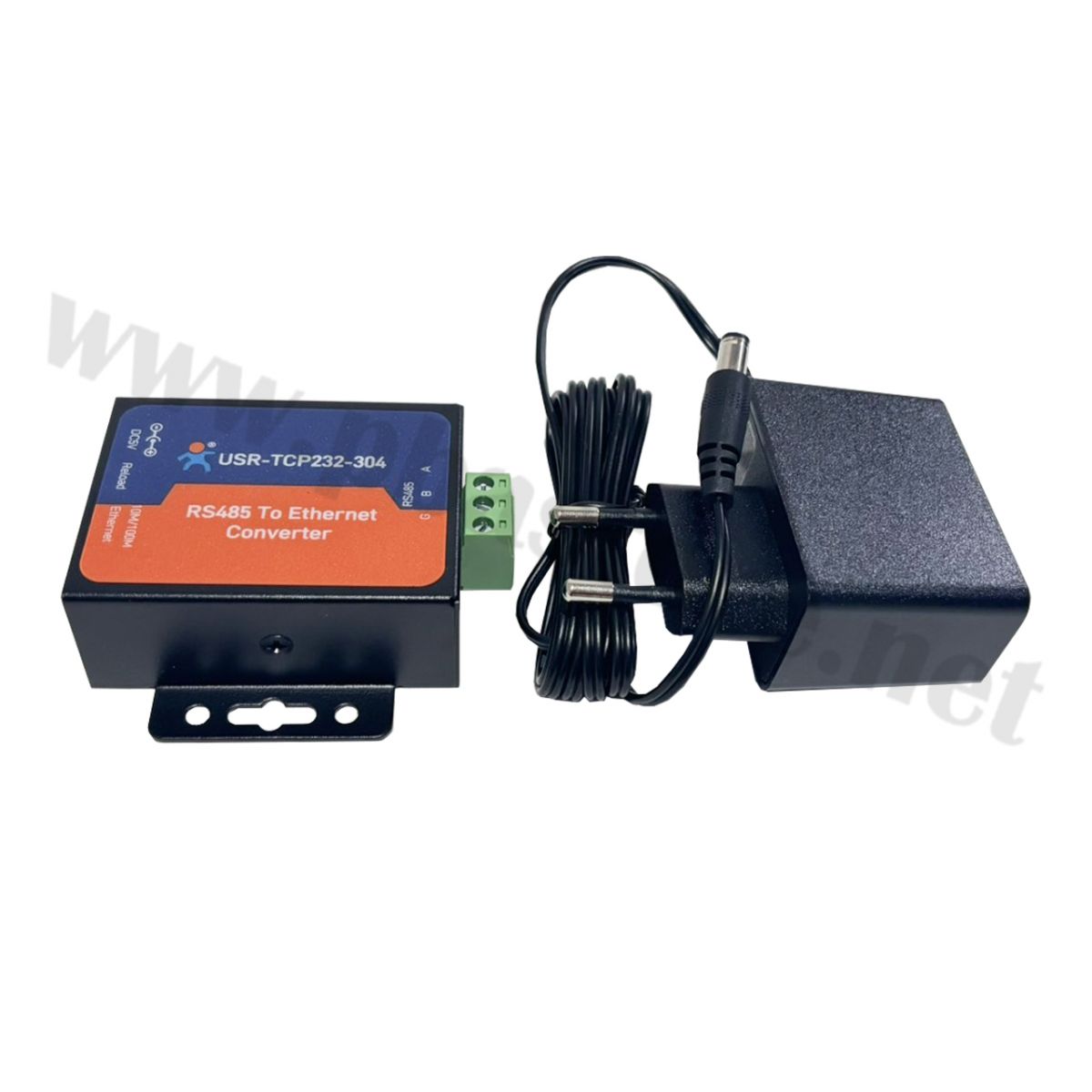

อุปกรณ์ที่จะได้รับ
1)RS485 to Ethernet Converter รุ่น USR-TCP232-304
2)อะแดปเตอร์ไฟเลี้ยง
