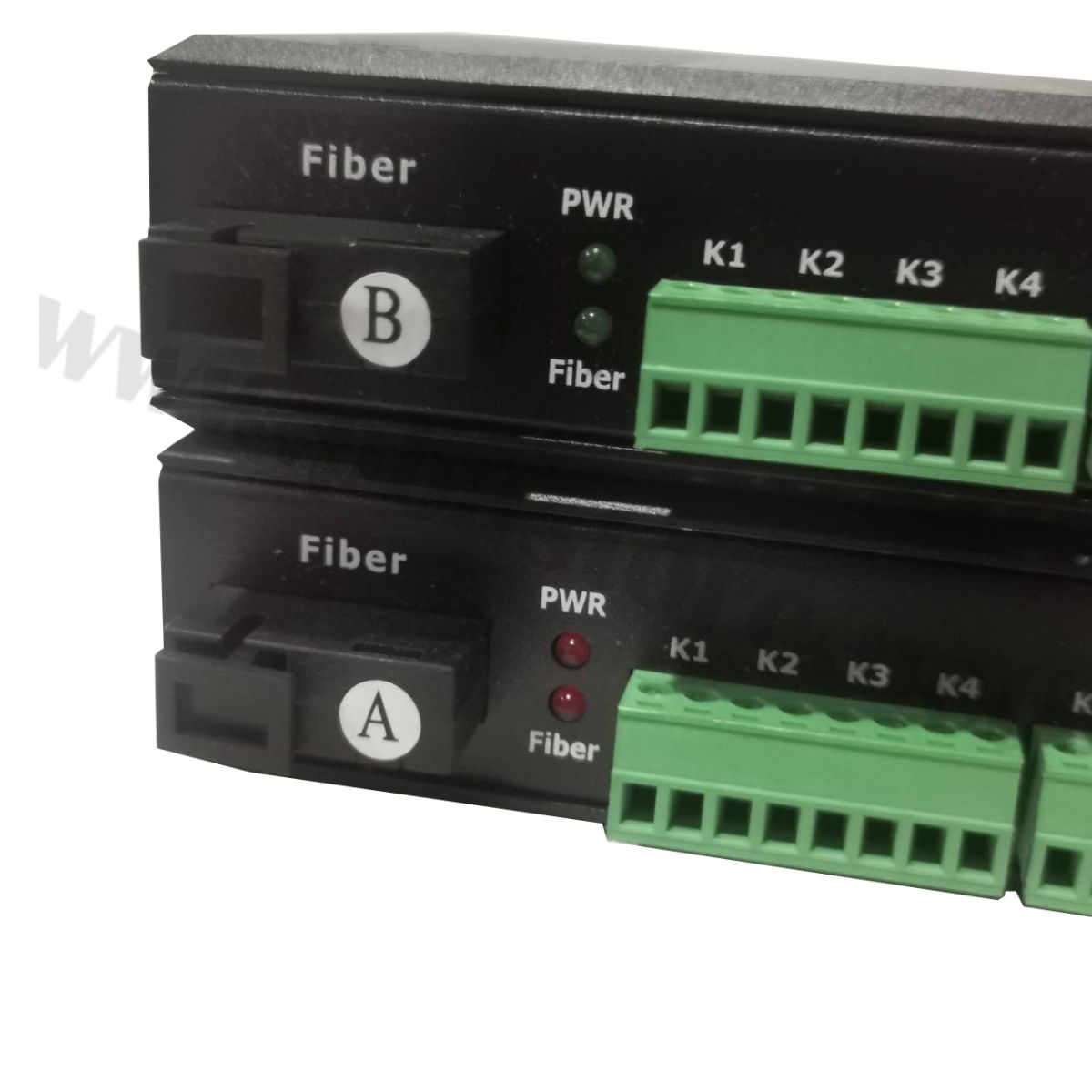

INDUSTRIAL 8CH DRY CONTACT OPTIC CONVERTER (ONE WAY) WITH POWER ADAPTER เป็นอุปกรณ์แปลงสัญญาณ Dry Contact ผ่านสายไฟเบอร์ออปติก สำหรับงานระบบอุตสาหกรรมและระบบรักษาความปลอดภัย รองรับการส่งสัญญาณ Digital Input/Output แบบ 8 ช่องสัญญาณ (One Way)
ผ่านสายไฟเบอร์เพียงเส้นเดียว ช่วยให้สามารถส่งสัญญาณควบคุมหรือสัญญาณแจ้งเตือนได้ในระยะไกลอย่างมีเสถียรภาพ โดยใช้เทคโนโลยีการส่งข้อมูลแบบดิจิทัลที่ไม่บีบอัดสัญญาณ (Uncompressed) เพื่อรักษาความถูกต้องของข้อมูล พร้อมรองรับการติดตั้งบนราง DIN Rail เหมาะสำหรับงาน Automation, ระบบ Alarm, SCADA และระบบควบคุมต่าง ๆ
ราคา 2,460 บาท
รุ่น : IDT-IND-8CH (รหัสสินค้า : P04301)​



คุณสมบัติสินค้า
-รองรับการส่งสัญญาณ Dry Contact แบบ 8 ช่อง (8CH)
-ระบบส่งสัญญาณแบบ One Way (ทิศทางเดียว)
-ส่งข้อมูลผ่านสาย Fiber Optic ได้สูงสุด 20 กิโลเมตร (รุ่นมาตรฐาน)
-รองรับการเชื่อมต่อแบบ Point-to-Point
-ส่งข้อมูลแบบ Digital 100% ไม่บีบอัด ไม่มีการสูญเสียสัญญาณ
-ใช้เทคโนโลยี ASIC และ DSP ความเร็วสูง
-ไม่ต้องปรับแต่งค่า Optical หรือ Electrical หน้างาน

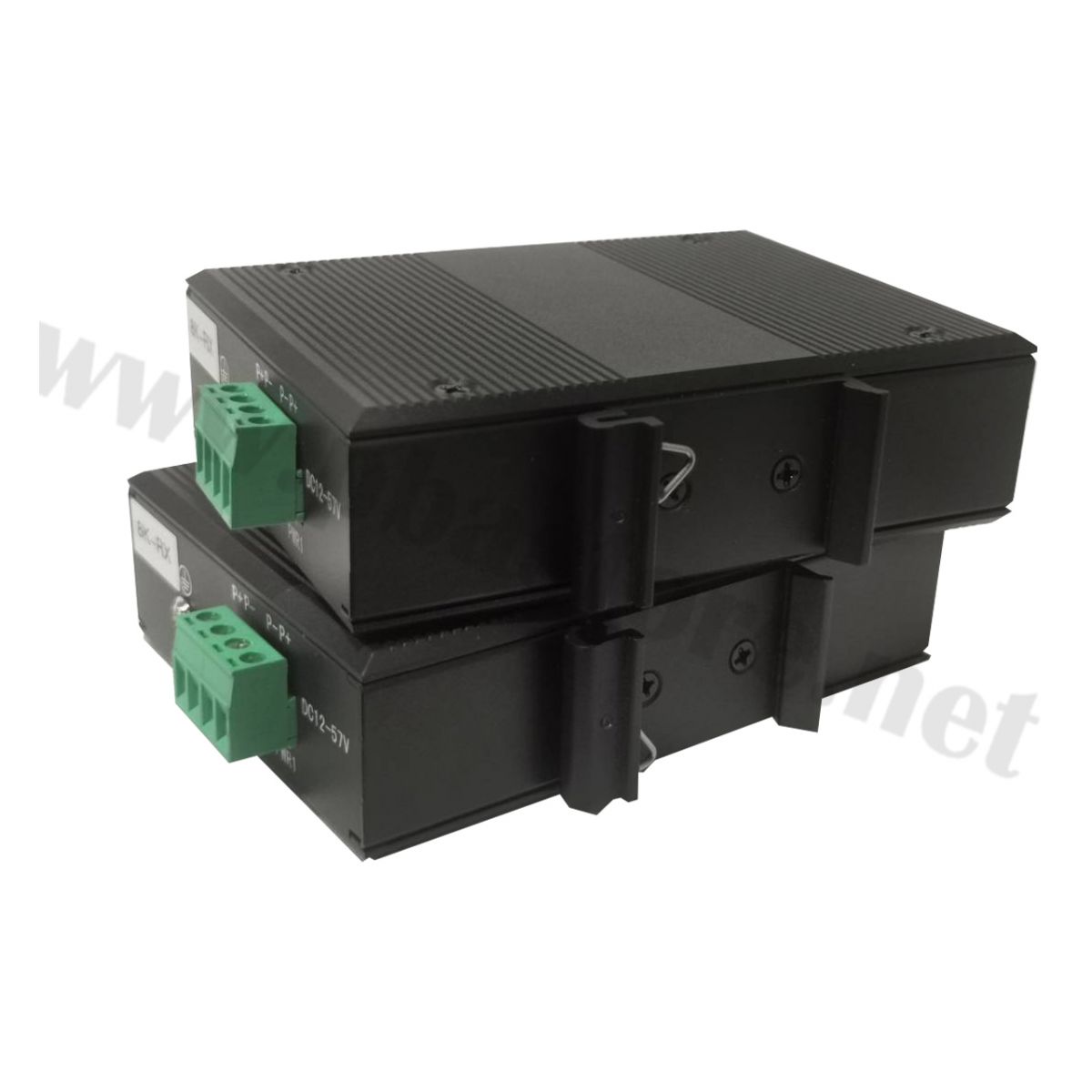

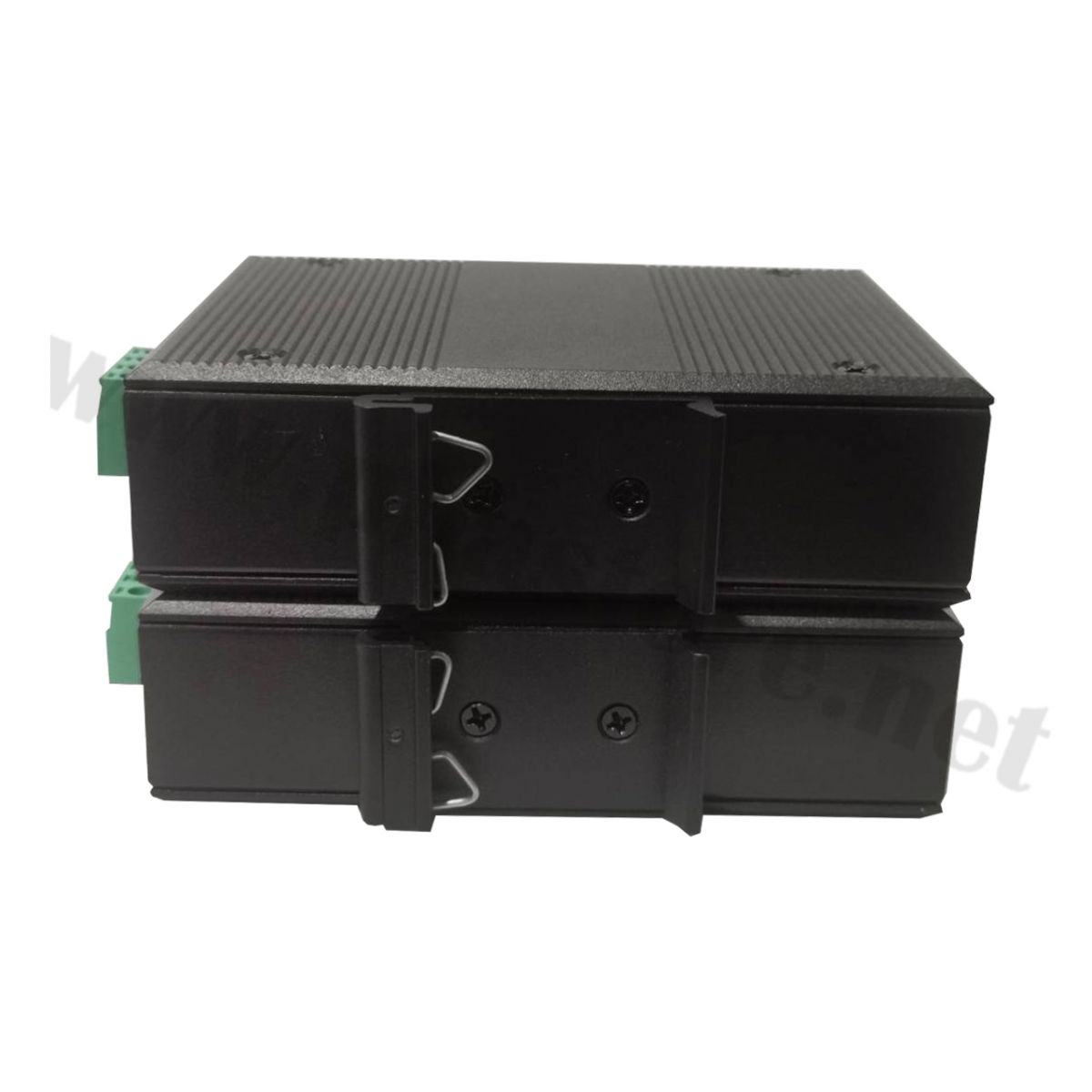

-รองรับการติดตั้งบนราง DIN Rail
-ตัวเครื่องอลูมิเนียม แข็งแรง ระบายความร้อนได้ดี

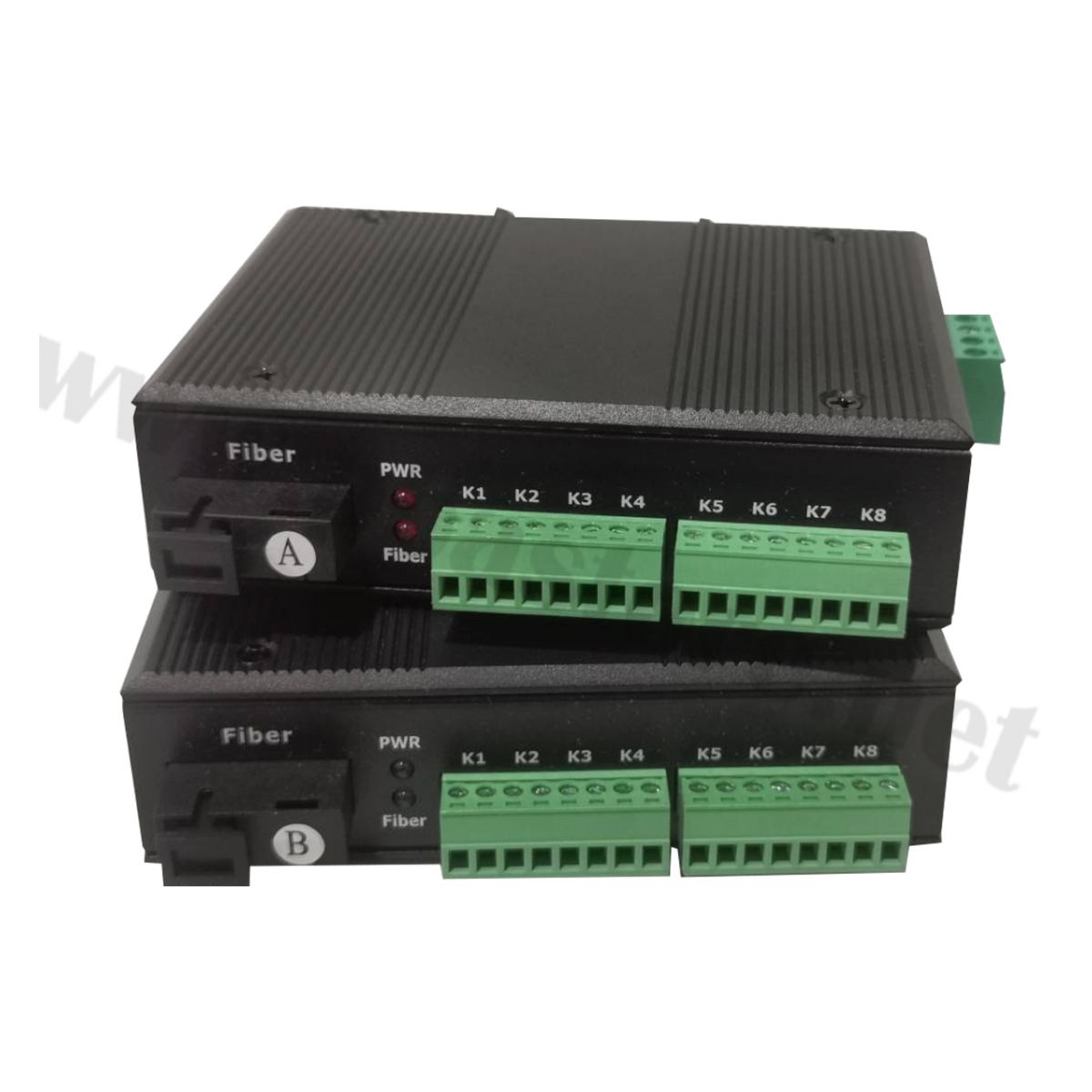

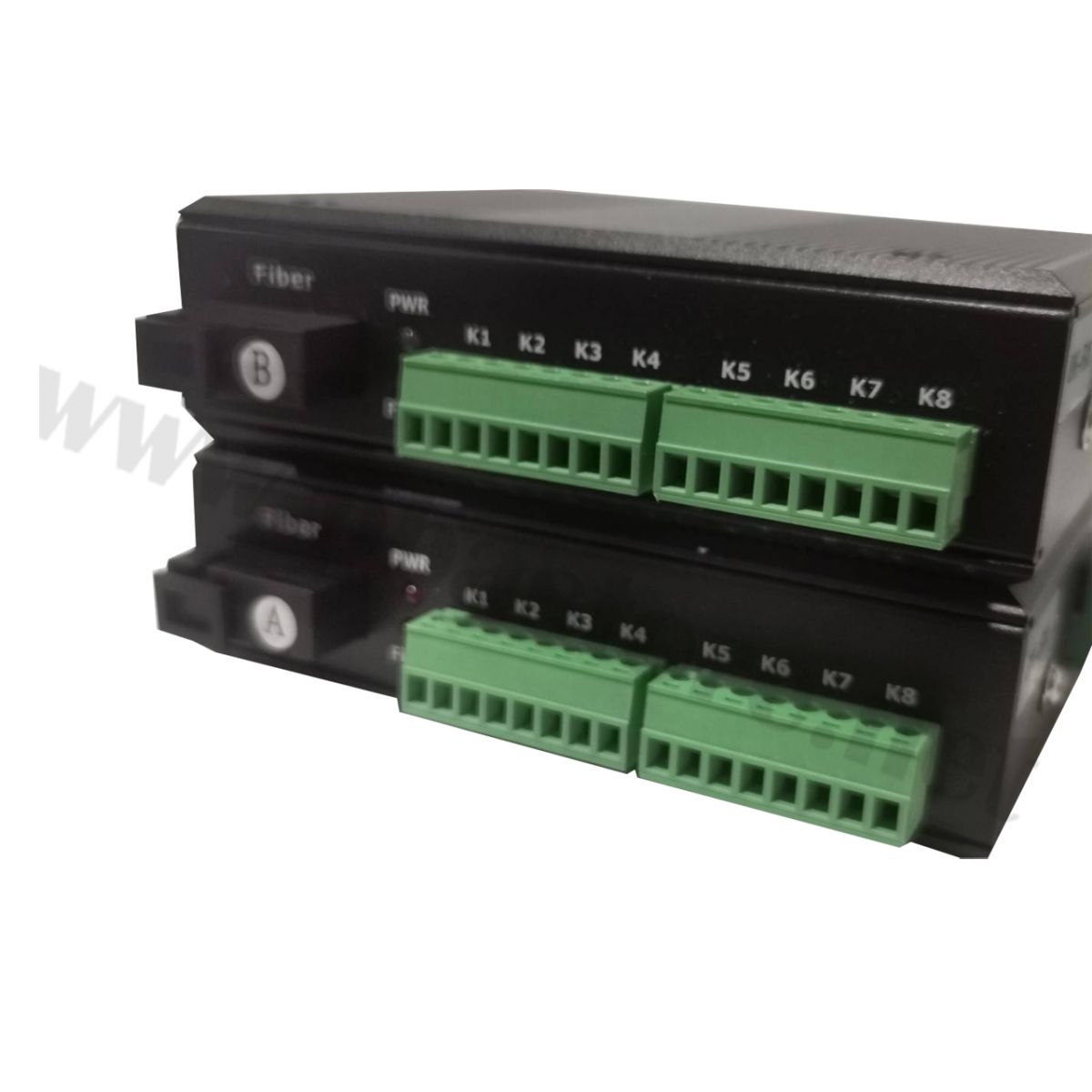

-มีไฟ LED แสดงสถานะ Power, Fiber Link และ Data
-รองรับหัวต่อ Fiber FC/PC, ST/PC และ SC/PC (ขึ้นอยู่กับรุ่น)
-รองรับทั้ง Single Mode และ Multi Mode Fiber
-ใช้งานได้ในอุณหภูมิ -40°C ถึง +85°C

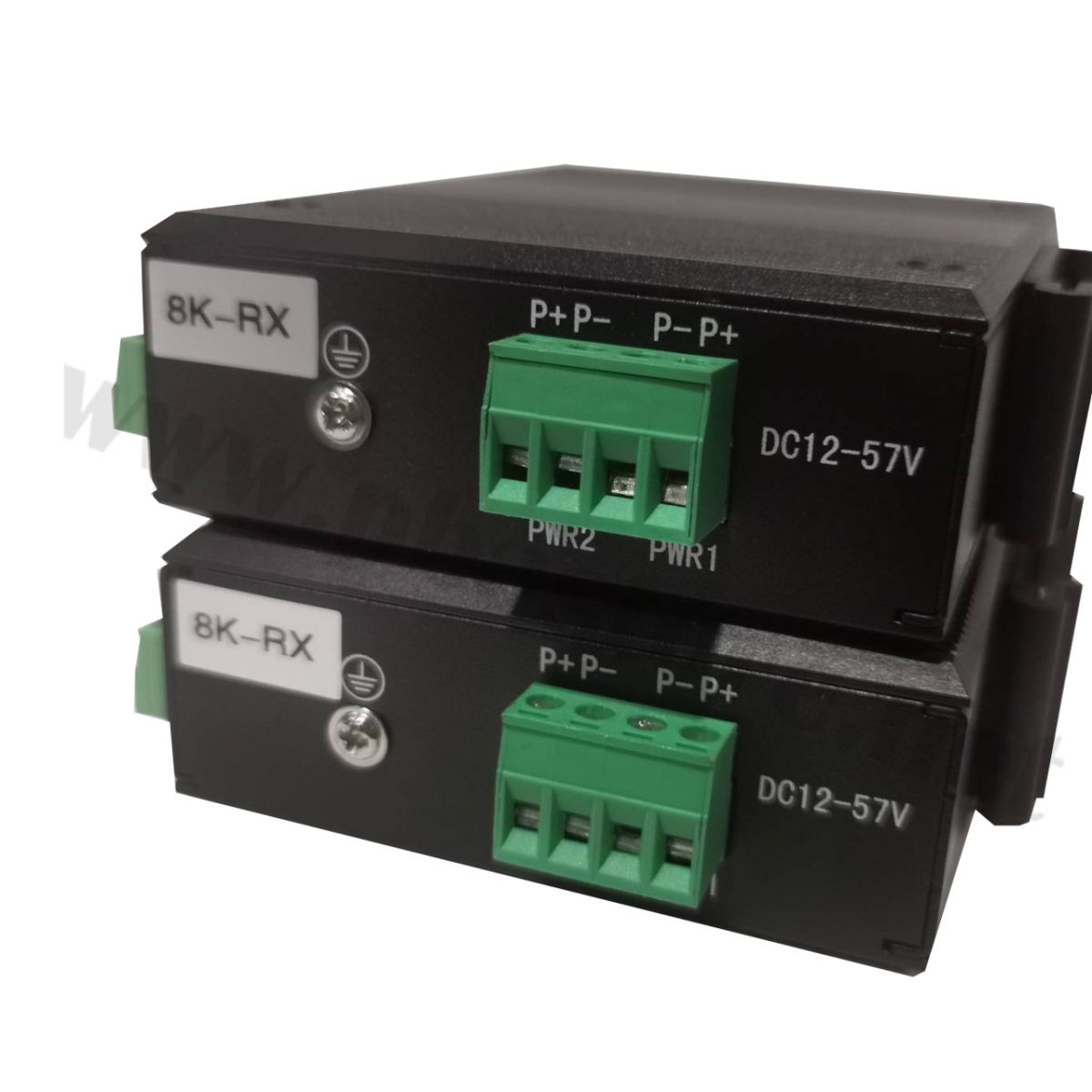

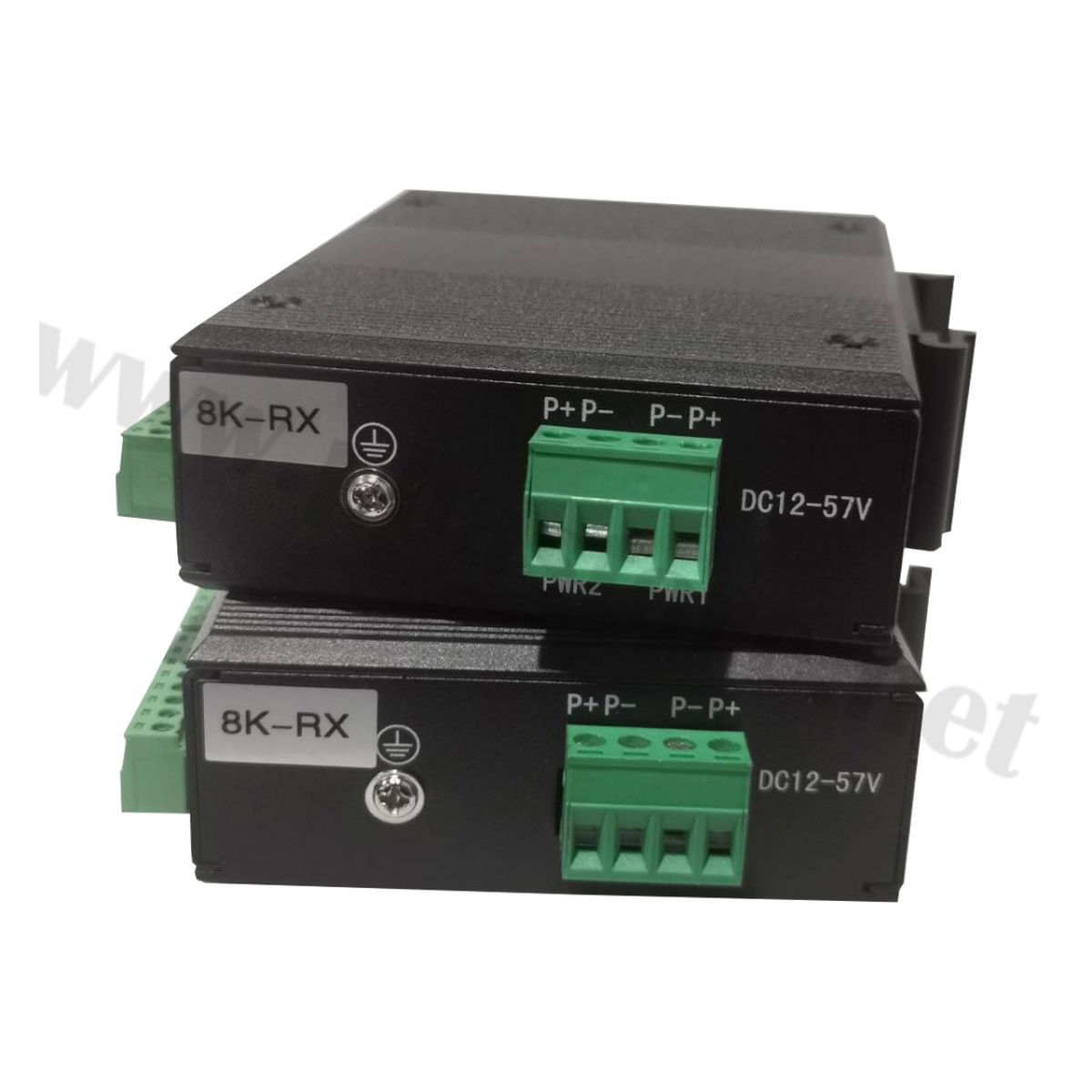

-ใช้ไฟเลี้ยง DC 12V พร้อม Power Adapter ภายในชุด

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1)ติดตั้งตัวส่ง (TX) และตัวรับ (RX) บนราง DIN Rail หรือพื้นที่ที่เหมาะสม
2)เชื่อมต่อสายไฟเบอร์ออปติกระหว่างทั้งสองฝั่ง
3)ต่อสายสัญญาณ Dry Contact เข้าขั้ว Terminal ของแต่ละช่อง
4)ต่อ Power Adapter DC 12V ให้กับอุปกรณ์ทั้งสองฝั่ง
5)ตรวจสอบไฟสถานะ Power และ Fiber Link
6)ทดสอบการรับ-ส่งสัญญาณ Dry Contact ให้ทำงานครบทุกช่องก่อนใช้งานจริง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-ส่งสัญญาณได้ไกลโดยไม่เกิดสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า
-รองรับงานอุตสาหกรรมที่ต้องการความเสถียรสูง
-ติดตั้งง่าย ไม่ต้องปรับแต่งระบบ
-ลดปัญหาสัญญาณตกเมื่อเดินสายระยะไกล
-ตัวเครื่องแข็งแรง ทนทาน เหมาะกับงานภาคสนาม
-มีไฟแสดงสถานะ ช่วยตรวจสอบการทำงานได้ง่าย
-รองรับการทำงานต่อเนื่องตลอด 24 ชั่วโมง

ประโยชน์ในการใช้งาน
-ระบบ Alarm และ Fire Alarm
-ระบบ Access Control
-ระบบ SCADA
-ระบบ PLC และ Automation
-ระบบควบคุมโรงงานอุตสาหกรรม
-ระบบควบคุมสถานีไฟฟ้าและโรงผลิตน้ำ
-ระบบ ITS (Intelligent Transportation System)
-ระบบรักษาความปลอดภัยของอาคารและโรงงาน
-ระบบควบคุมระยะไกลผ่านสายไฟเบอร์

ข้อควรระวัง
-ตรวจสอบประเภทสาย Fiber ให้ตรงกับรุ่นของอุปกรณ์
-ห้ามเสียบหรือถอดสาย Fiber ขณะอุปกรณ์กำลังทำงาน หากไม่จำเป็น
-หลีกเลี่ยงการติดตั้งในบริเวณที่มีความชื้นสูงหรือมีน้ำขัง
-ใช้อะแดปเตอร์ตามแรงดันไฟที่ผู้ผลิตกำหนด
-ระวังการโค้งงอของสายไฟเบอร์เกินค่ามาตรฐาน
-ควรทำความสะอาดหัวคอนเนคเตอร์ Fiber ก่อนเชื่อมต่อทุกครั้ง
-ตรวจสอบขั้วต่อ Dry Contact ให้ถูกต้องก่อนเปิดใช้งาน

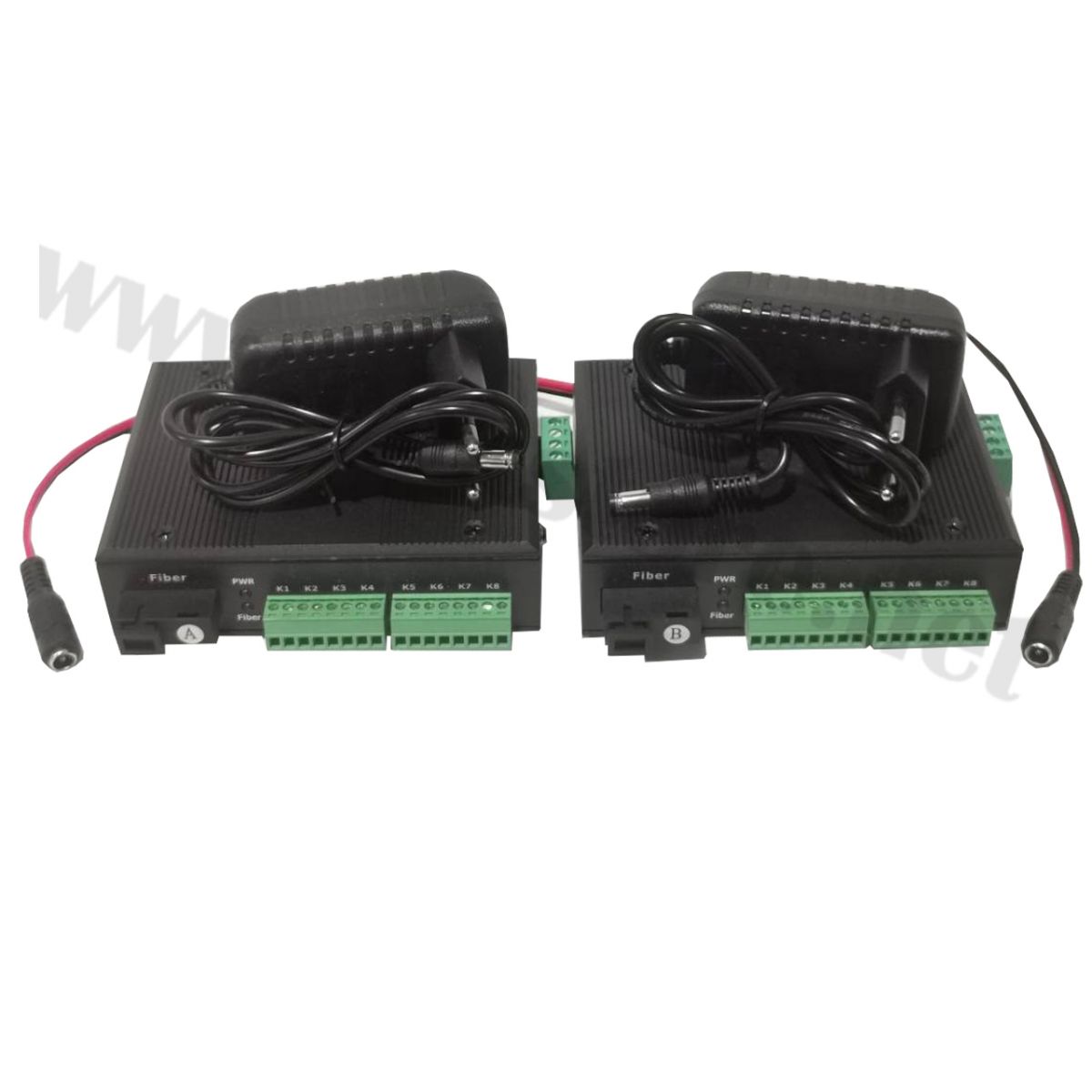

อุปกรณ์ที่จะได้รับ

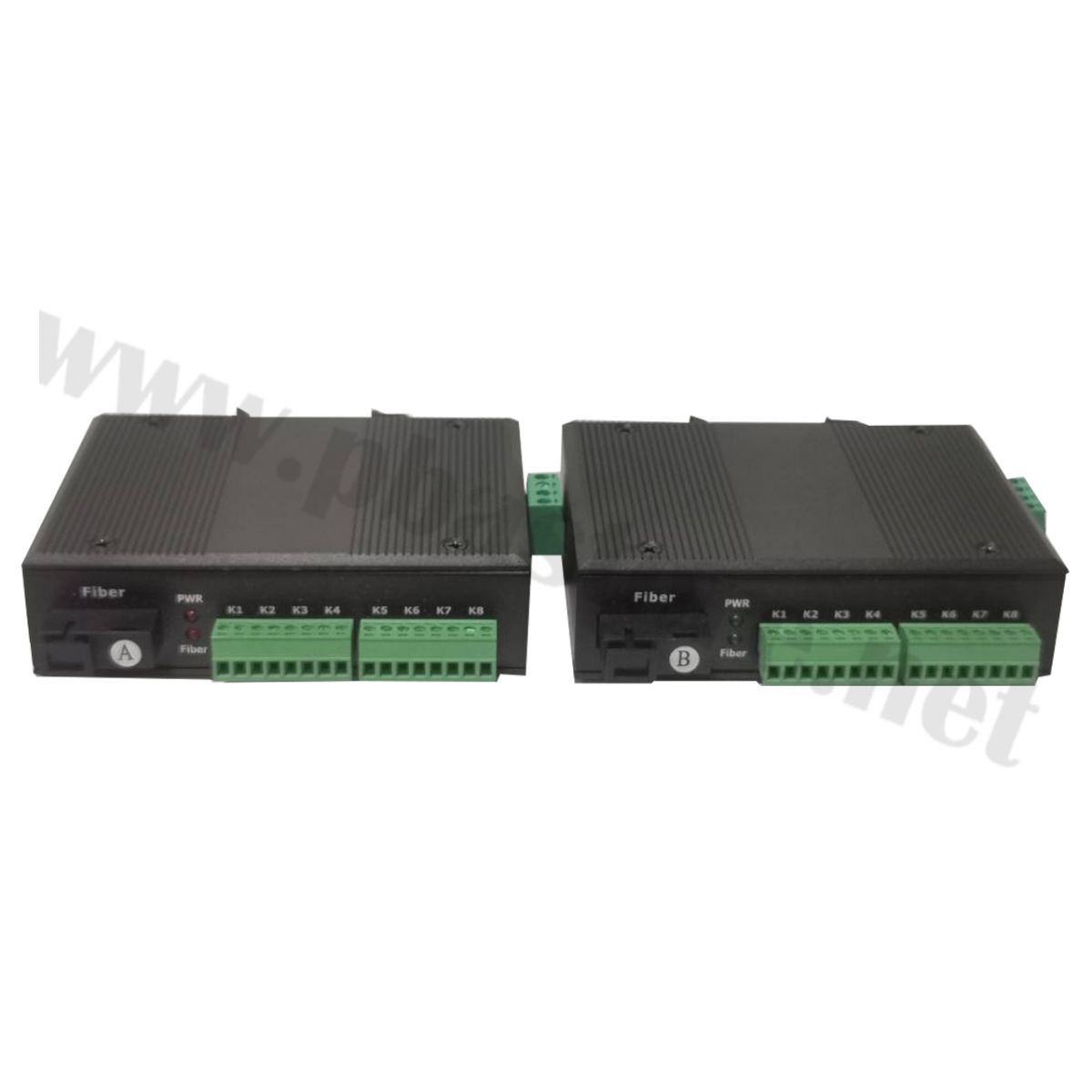

1)ตัวส่งสัญญาณ (Transmitter) จำนวน 1 เครื่อง
2)ตัวรับสัญญาณ (Receiver) จำนวน 1 เครื่อง
3)Power Adapter DC 12V จำนวน 2 ตัว
