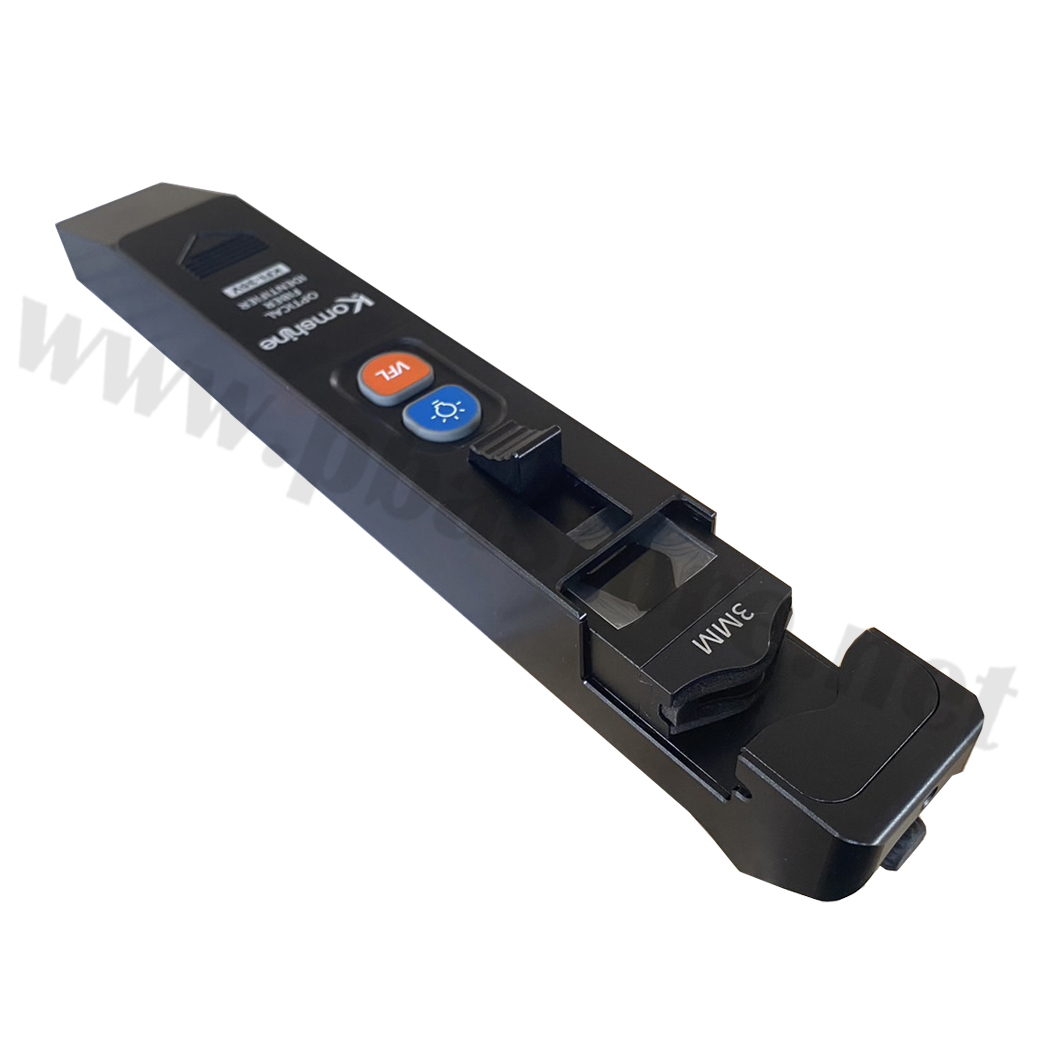

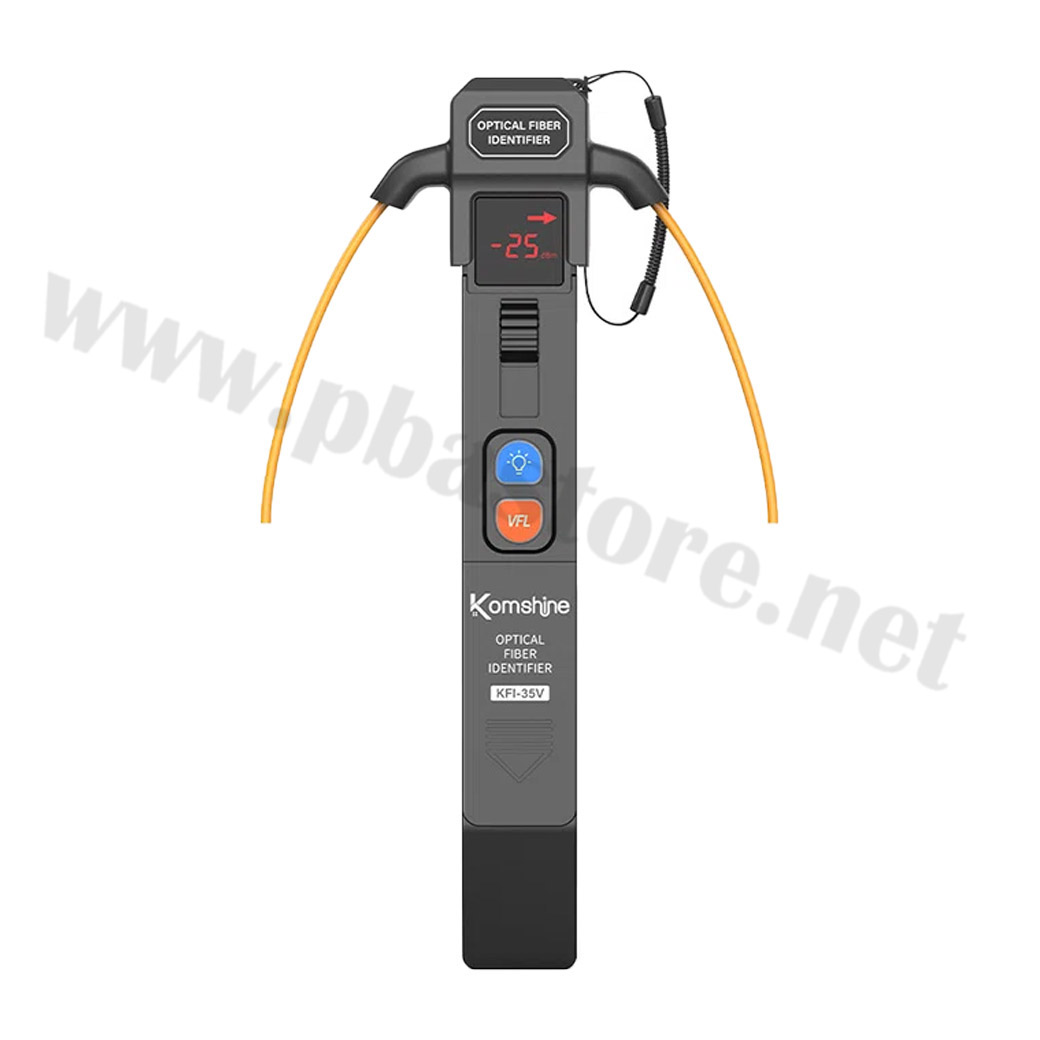

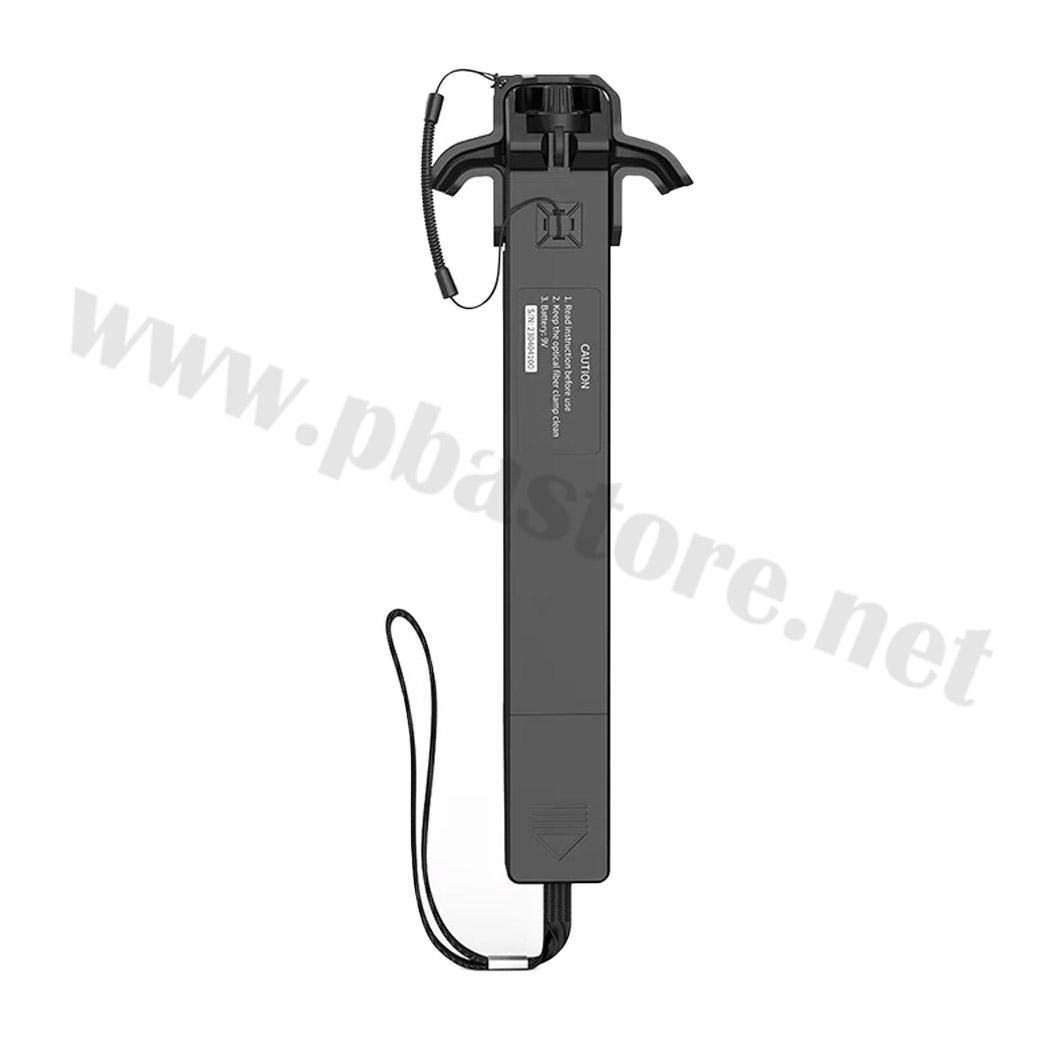

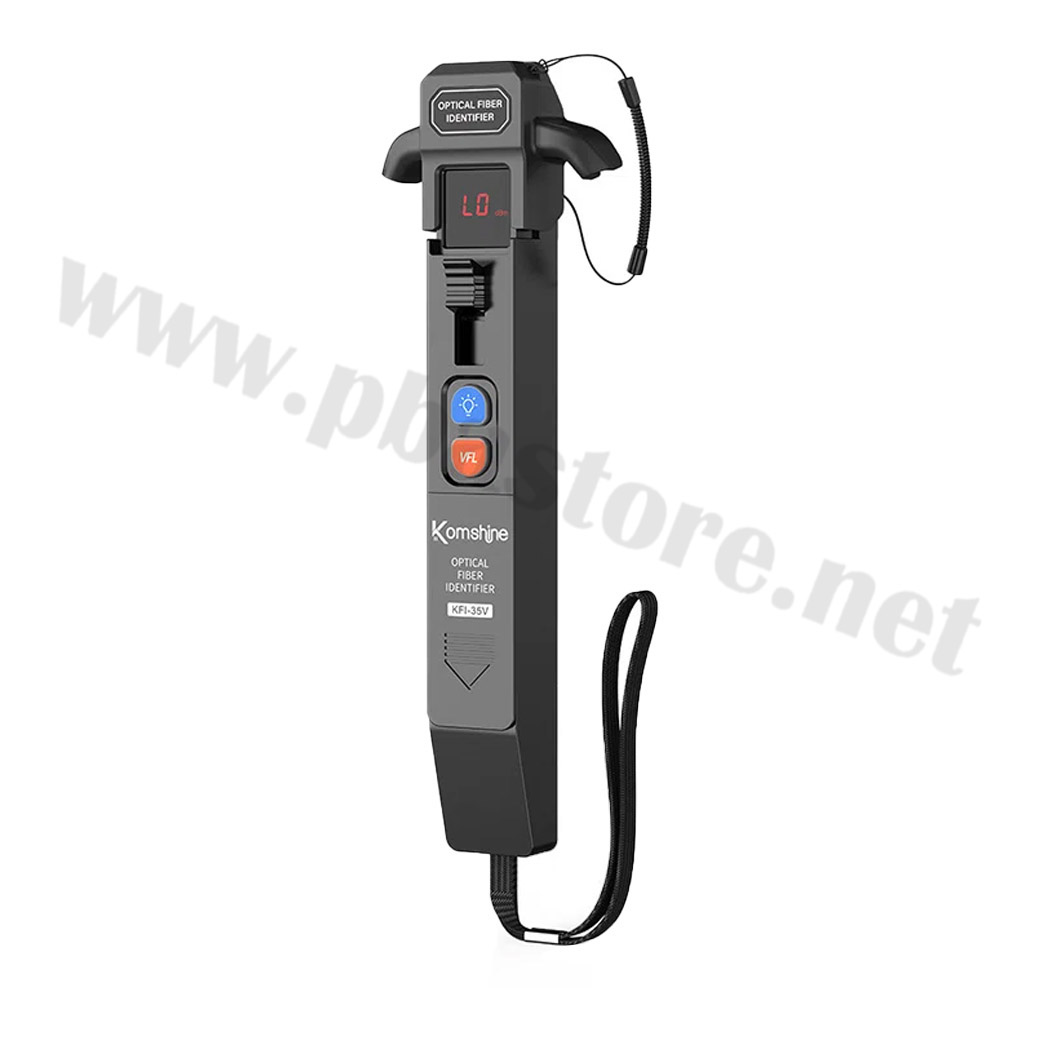

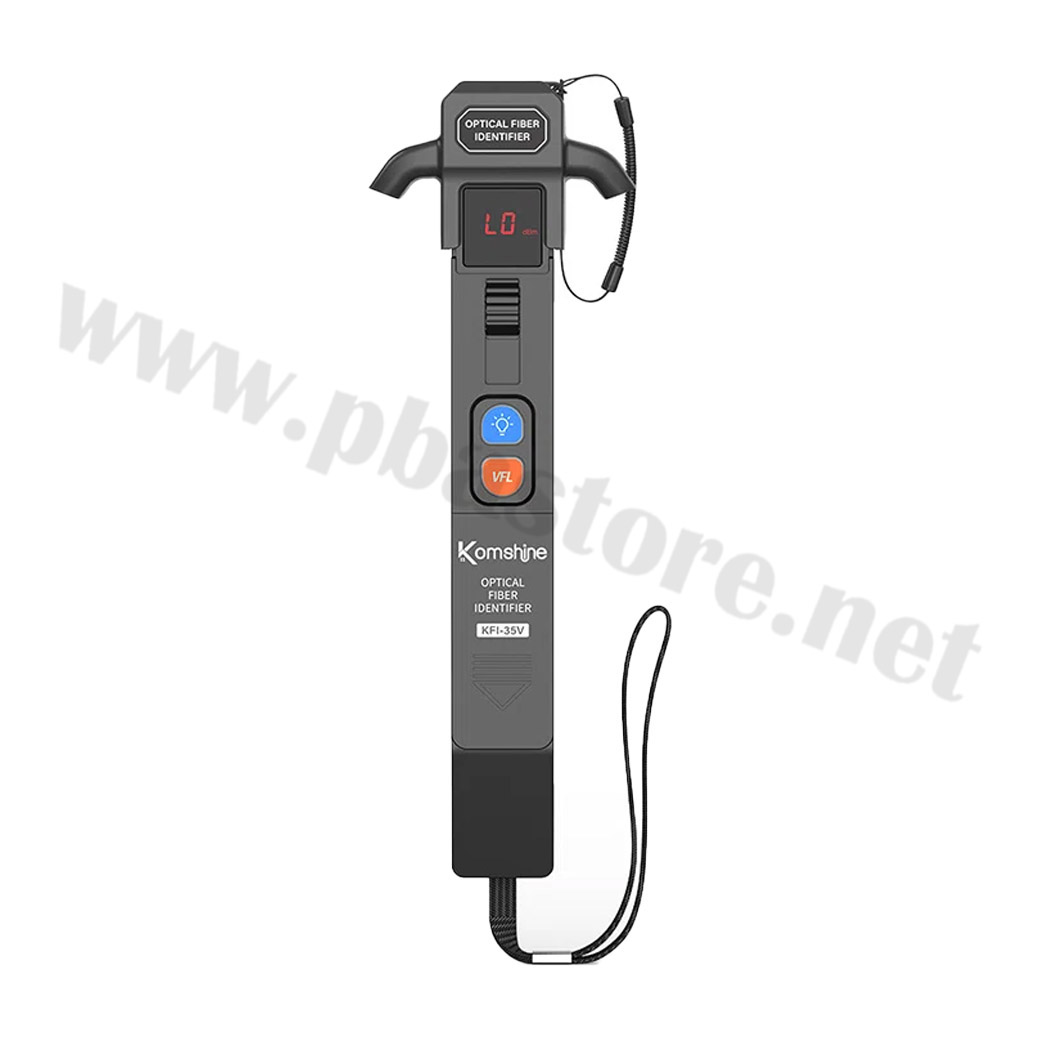

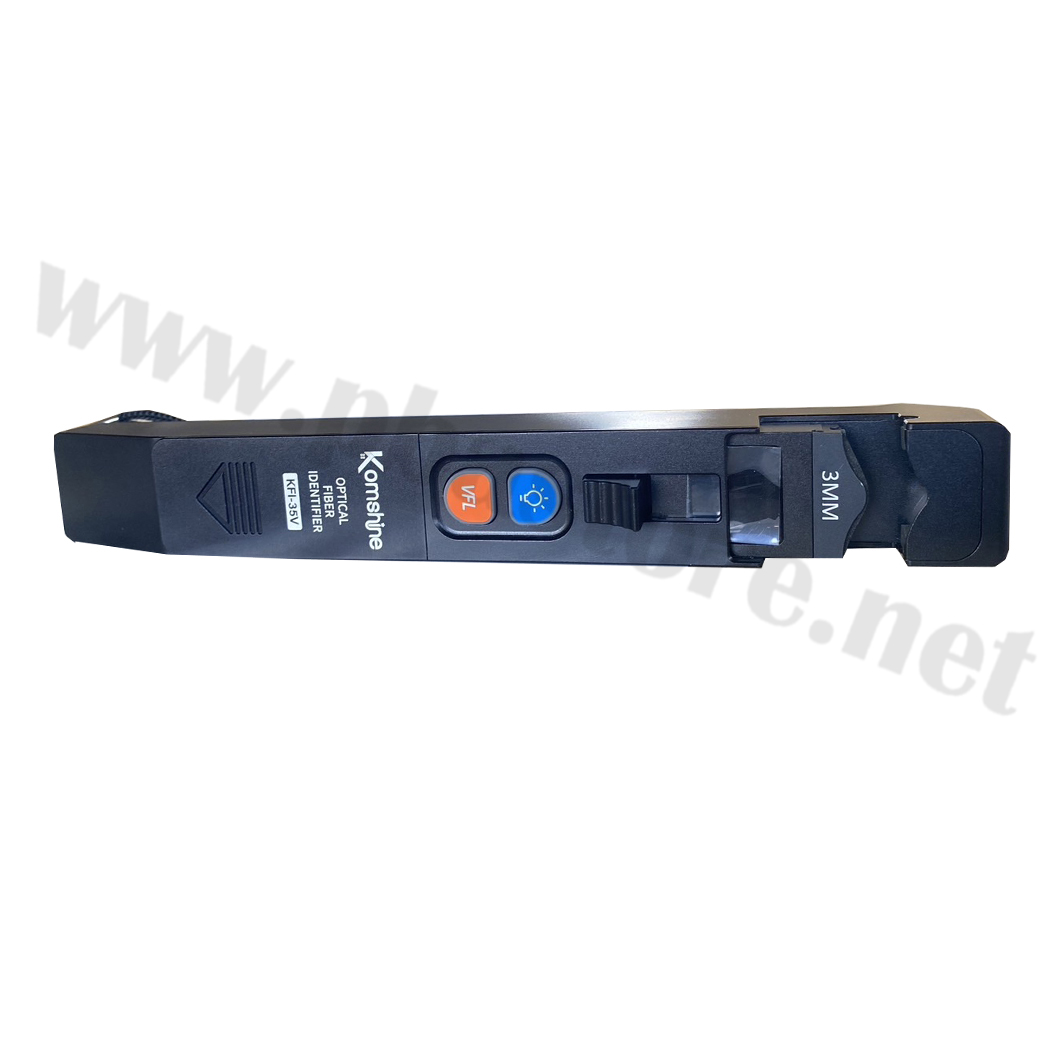

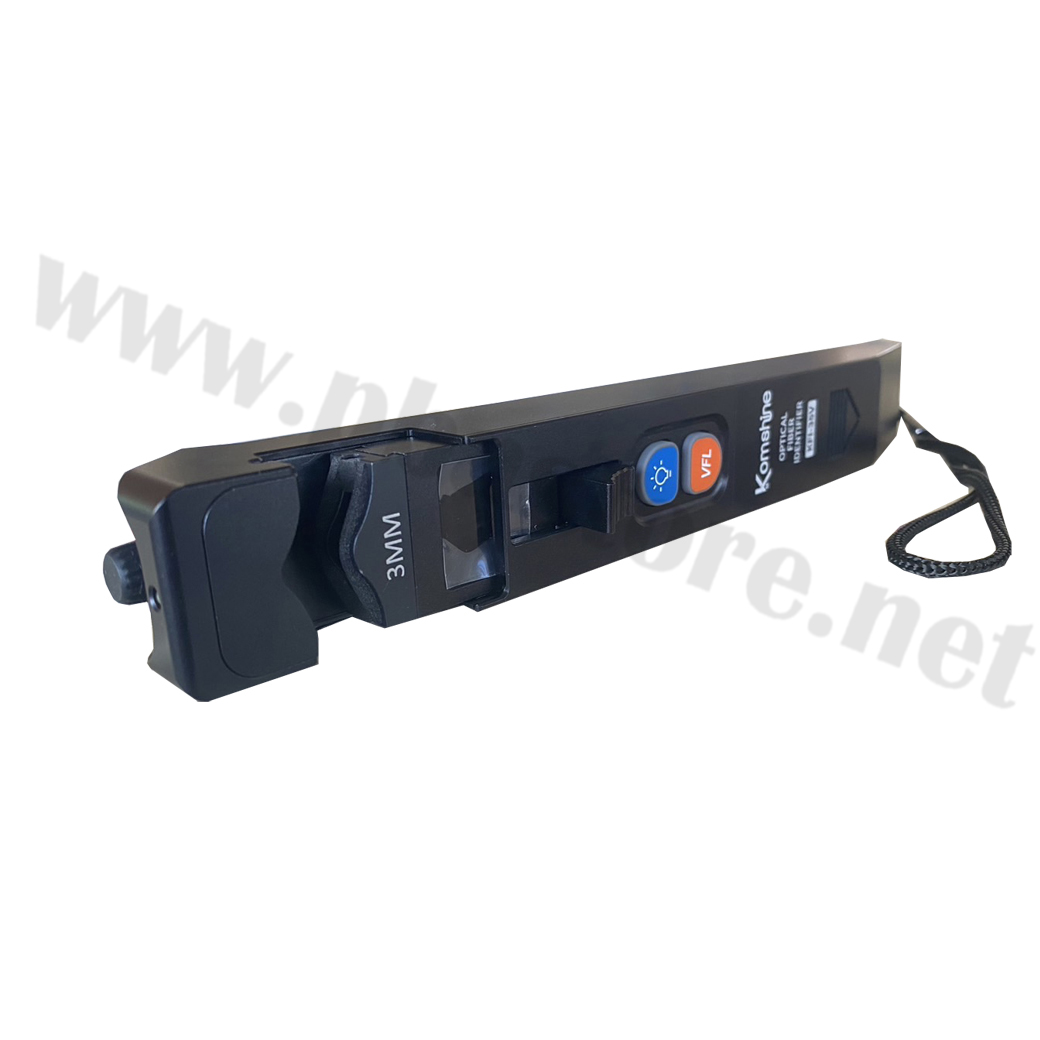

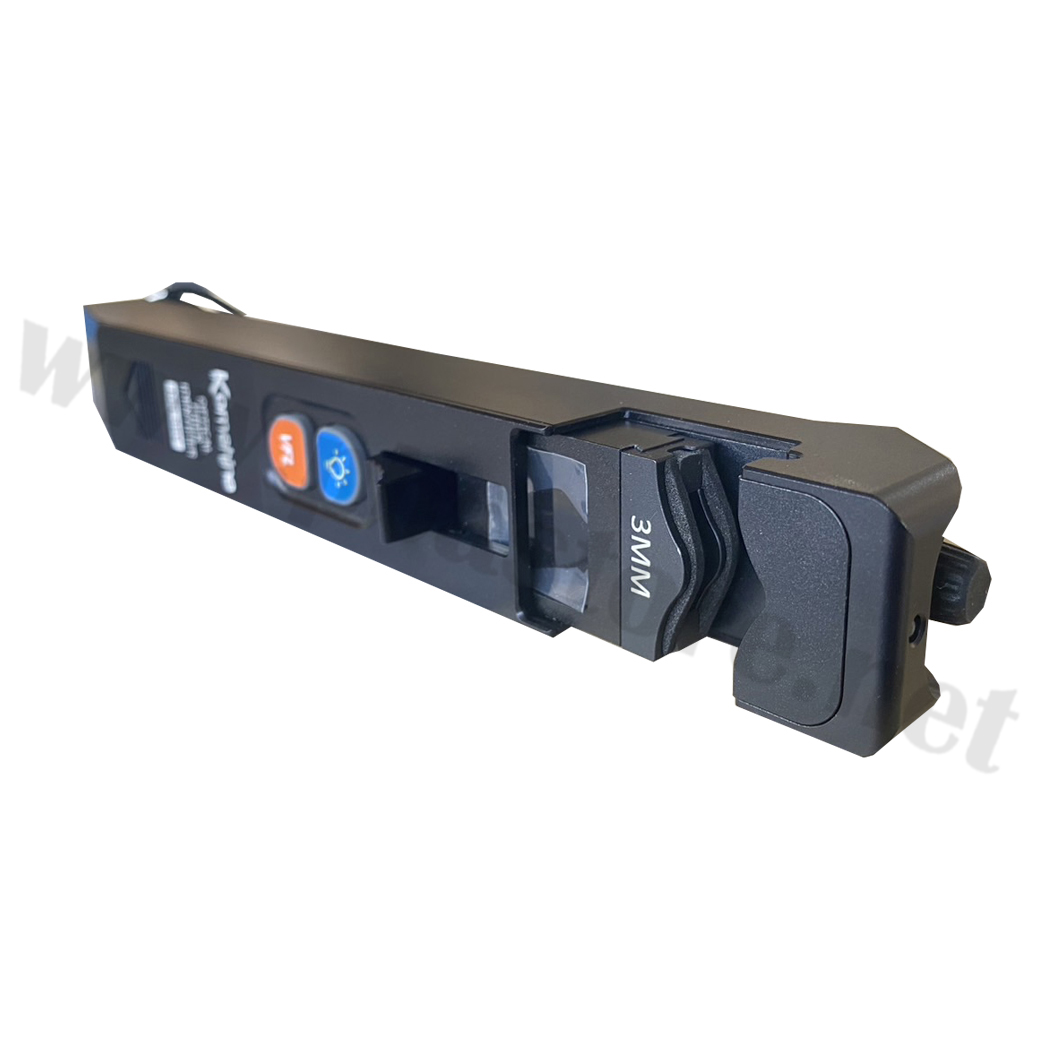

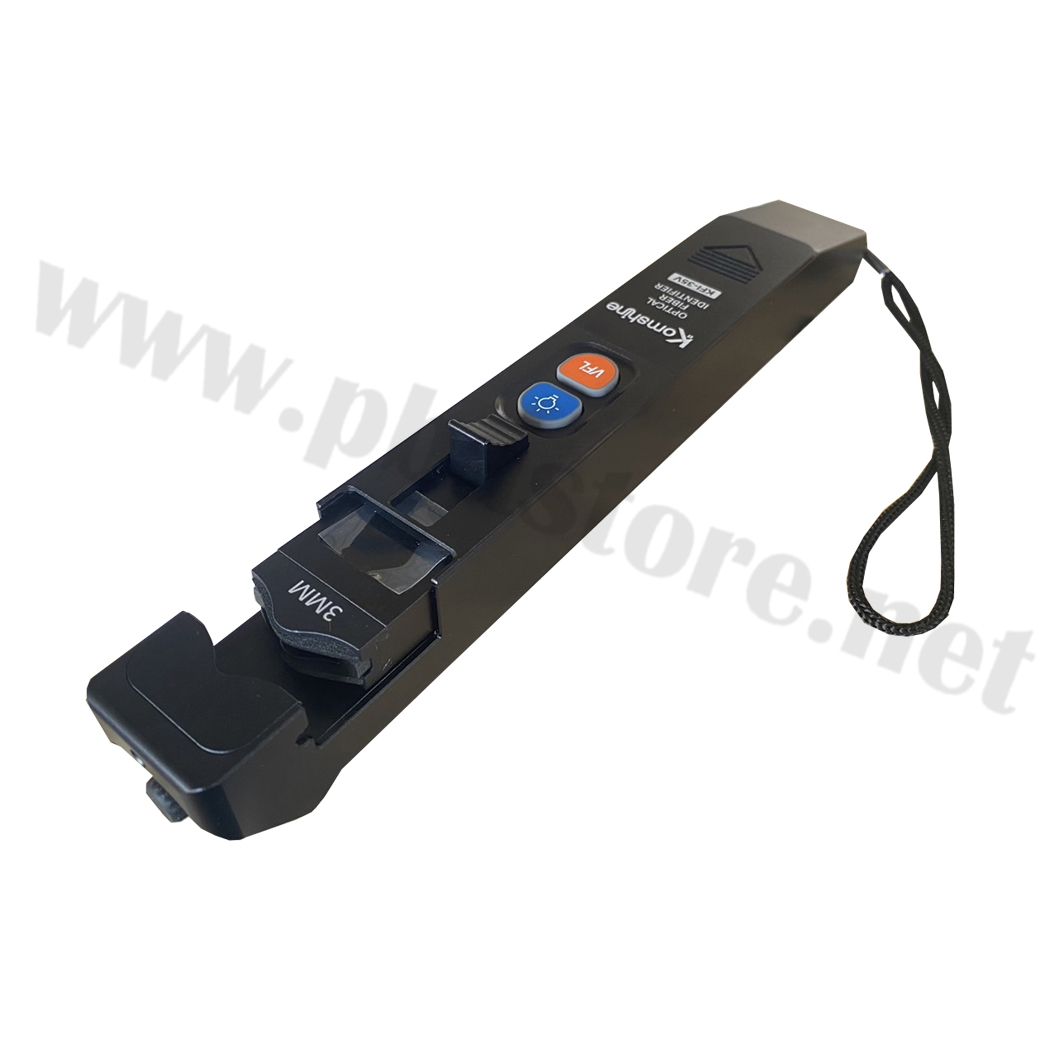

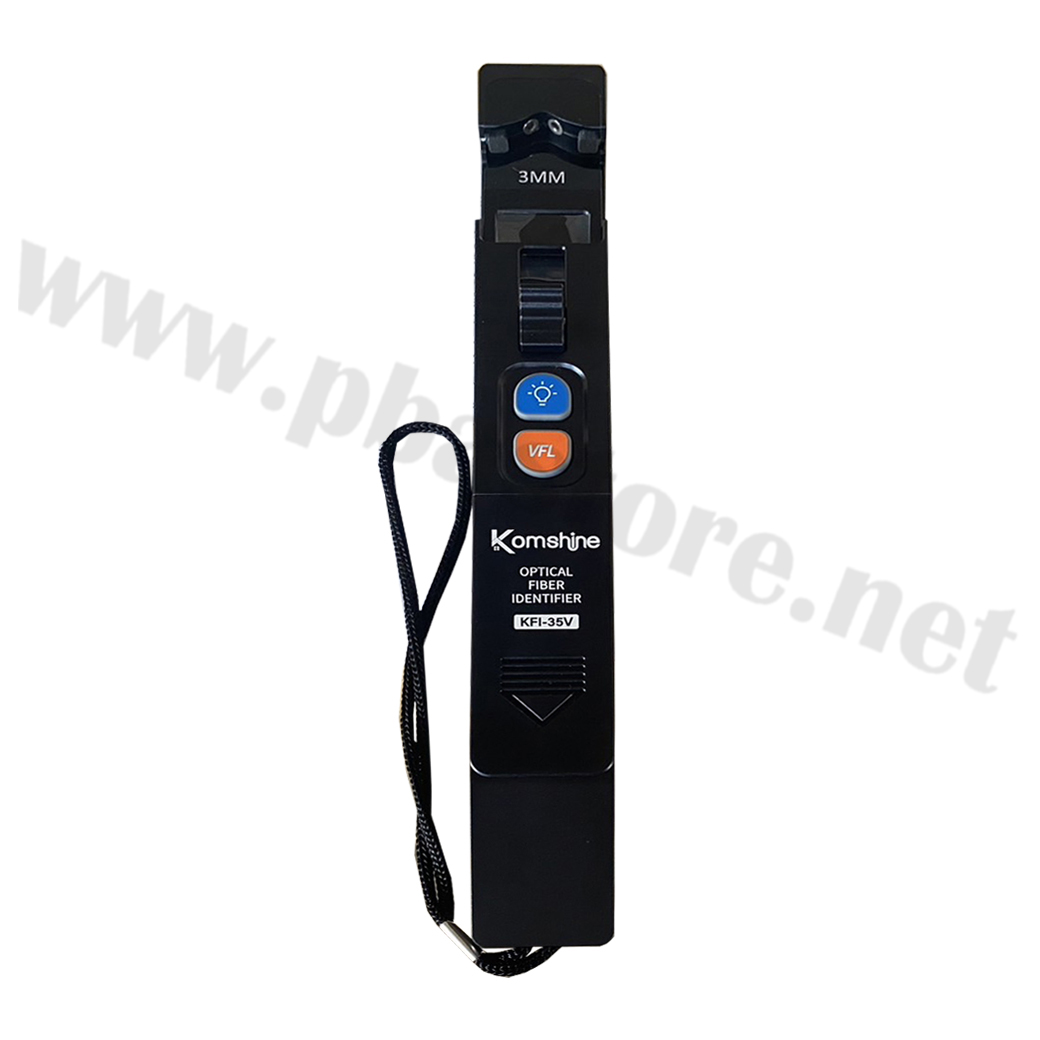

Optical Identifier With VFL function ยิงแสง 10mW KomShine รุ่น KFI-35V KomShine เป็นเครื่องมือตรวจวัดสัญญาณไฟเบอร์ออปติกแบบพกพา ที่ออกแบบมาเพื่อการทดสอบหน้างานอย่างมืออาชีพ
สามารถวัดกำลังแสงแบบเรียลไทม์โดยไม่ต้องตัดสัญญาณ ช่วยให้ช่างสามารถตรวจสอบสถานะสายไฟเบอร์ได้อย่างรวดเร็วและแม่นยำ รองรับการตรวจจับสัญญาณหลายความถี่ พร้อมฟังก์ชัน VFL และระบบแจ้งเตือนทิศทางการส่งสัญญาณ เหมาะสำหรับงานติดตั้ง บำรุงรักษา และแก้ไขปัญหาระบบไฟเบอร์ทั้งภายในและภายนอกอาคาร
ราคา 3,990 บาท
รุ่น : KFI-35V (รหัสสินค้า : P04127)​

คุณสมบัติ
-แสดงค่ากำลังแสงเชิงเปรียบเทียบ (Relative Optical Power)
-สามารถทดสอบสัญญาณขณะใช้งานได้ โดยไม่ต้องตัดการเชื่อมต่อของลิงก์
-รองรับการตรวจจับสัญญาณที่ความถี่ 270Hz, 1kHz และ 2kHz
-มาพร้อมฮูดครอบหัวตรวจวัด ช่วยเพิ่มความแม่นยำในการทดสอบกลางแจ้ง
-สามารถระบุทิศทางการส่งผ่านของแสง พร้อมระบบแจ้งเตือนด้วยเสียง
-มาพร้อมฟังก์ชัน VFL (Visual Fault Locator)

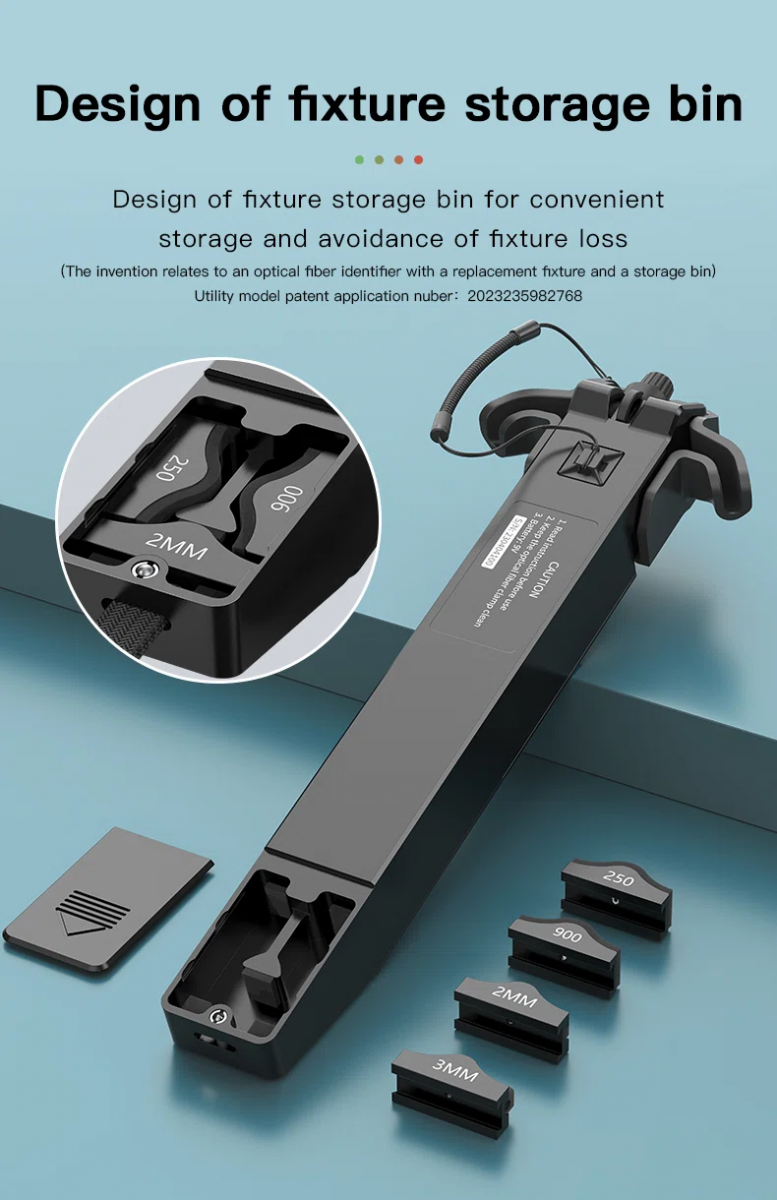

-หน้าจอแสดงผลแบบ LED รองรับอะแดปเตอร์ 4 แบบ ใช้ได้กับไฟเบอร์เปลือย, ขนาด 0.9 มม., 2 มม. และ 3 มม.
-ระบบแจ้งเตือนเมื่อแบตเตอรี่ต่ำ
-ความไวในการทดสอบอยู่ในช่วง -40 dBm ถึง 10 dBm


Product Parameters
Type : KFI-35V
Fiber type : 0.9/0.25/2.0/3.0 (mm) fiber
Identification signal : 270/1000/2000 (Hz)
Accuracy : +10dB~-30dBm(continuous wave)
           +10dB~-25dBm(Modulated signal)
Wavelength range : 800~1700 (nm)
Detector type : InGaAs 2pcs
Sensitivity : +10dB~-35dBm
Dimension : 244*82*40mm
VFL
Power range : 10mW
Testing distance : 5~8KM
Wavelength range : 650nm
Laser type : LD

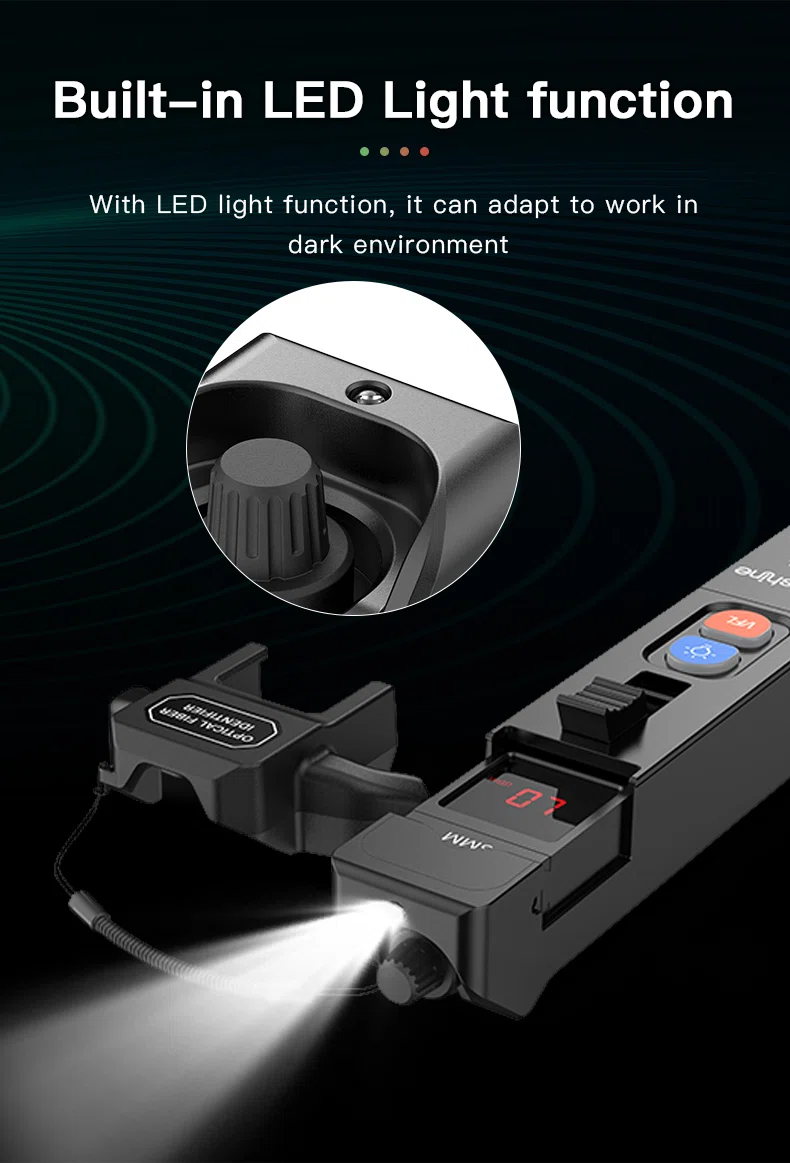

Led flashlight : Support

ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน
1. เตรียมอุปกรณ์ก่อนใช้งาน
-ตรวจสอบแบตเตอรี่ หากมีสัญลักษณ์เตือนแบตต่ำให้ชาร์จหรือเปลี่ยนแบตเตอรี่ก่อนใช้งาน
-เลือกหัวจับไฟเบอร์ให้เหมาะสมกับสายที่ใช้
(ไฟเบอร์เปลือย/0.9 มม./2 มม./3 มม.)
2. เปิดเครื่อง
-กดปุ่ม Power เพื่อเปิดเครื่อง
-หน้าจอ LED จะแสดงสถานะพร้อมใช้งาน

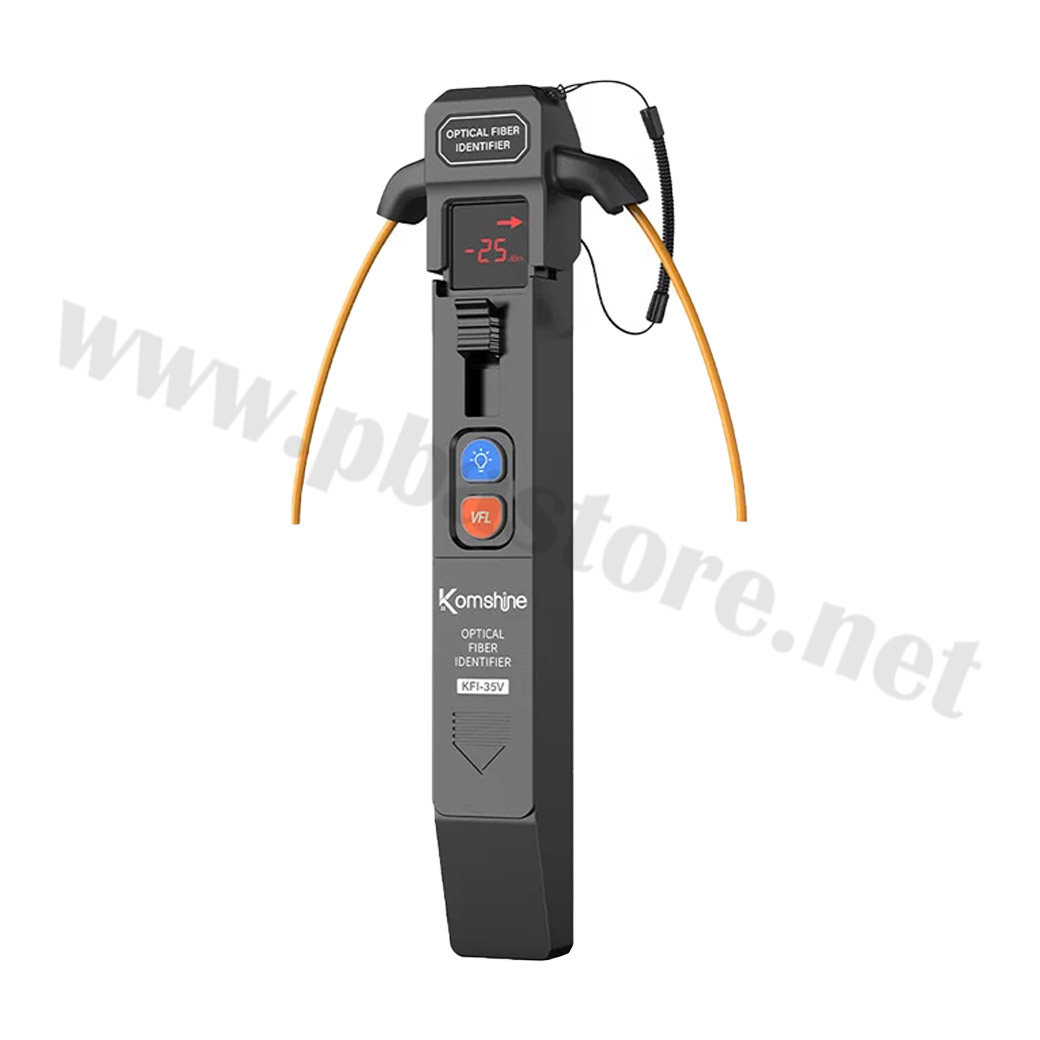

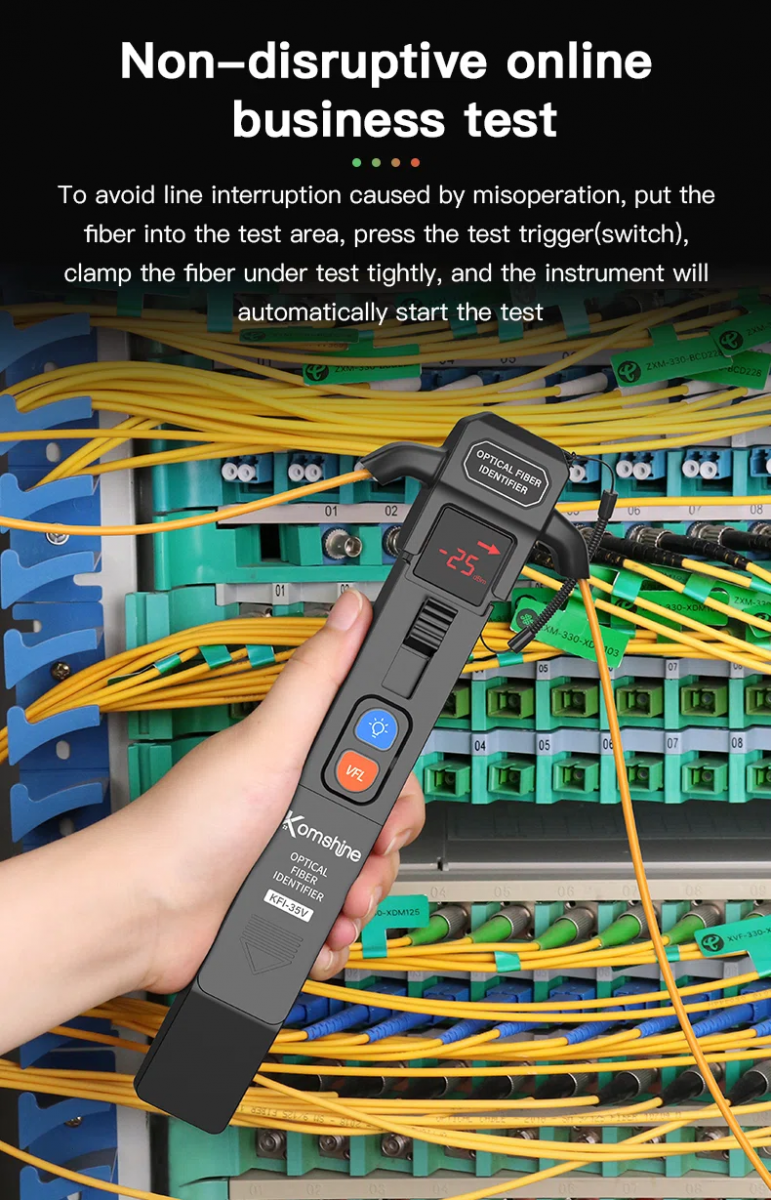

3. การทดสอบสัญญาณโดยไม่ตัดลิงก์ (Online Test)
-วางสายไฟเบอร์ลงในช่องตรวจวัด (ไม่ต้องถอดสายออกจากระบบ)
-เครื่องจะแสดงค่ากำลังแสงแบบเชิงเปรียบเทียบ (Relative Optical Power) ทันที
-เหมาะสำหรับตรวจสอบสัญญาณในระบบที่กำลังใช้งานอยู่
4. ตรวจจับความถี่สัญญาณ
-เครื่องสามารถตรวจจับสัญญาณที่ความถี่
270Hz/1kHz/2kHz
-ใช้เพื่อแยกแยะสายหรือระบุเส้นทางสัญญาณในระบบไฟเบอร์
5. ตรวจสอบทิศทางการส่งสัญญาณ
-เครื่องจะแสดงทิศทางการเดินทางของแสง
-มี เสียงเตือน (Sound Alarm) ช่วยยืนยันการตรวจจับสัญญาณอย่างชัดเจน

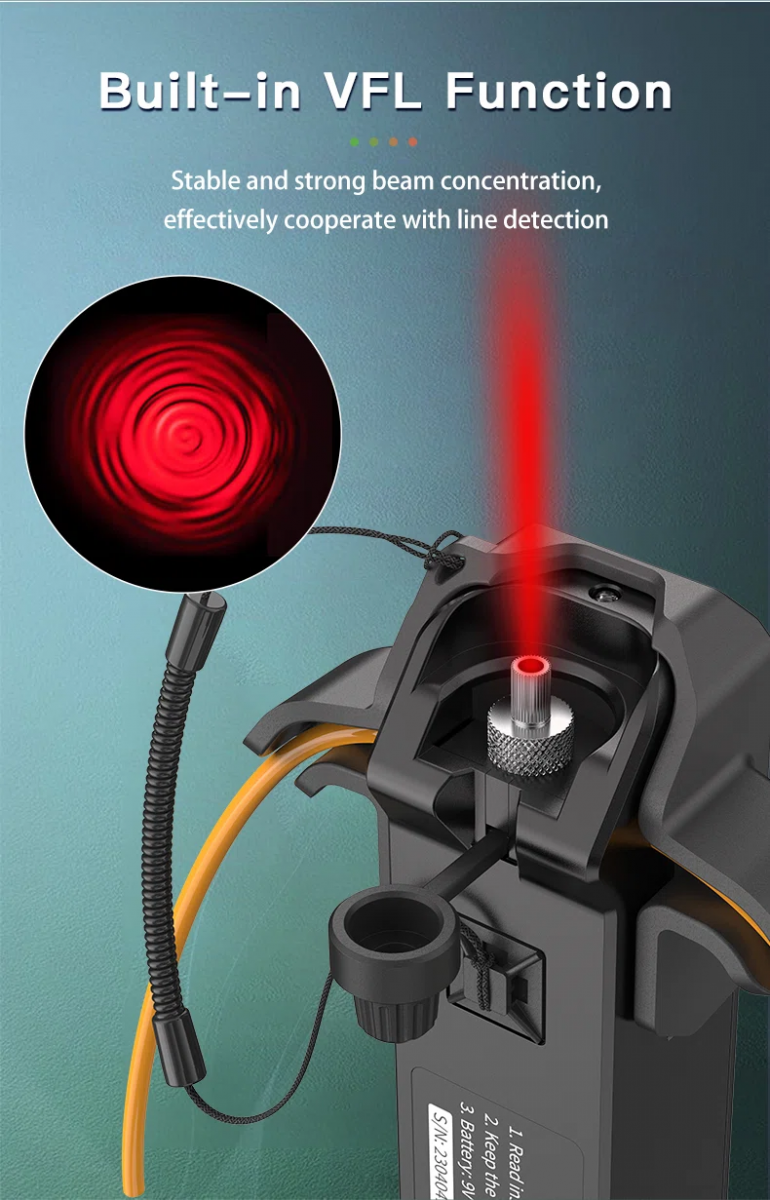

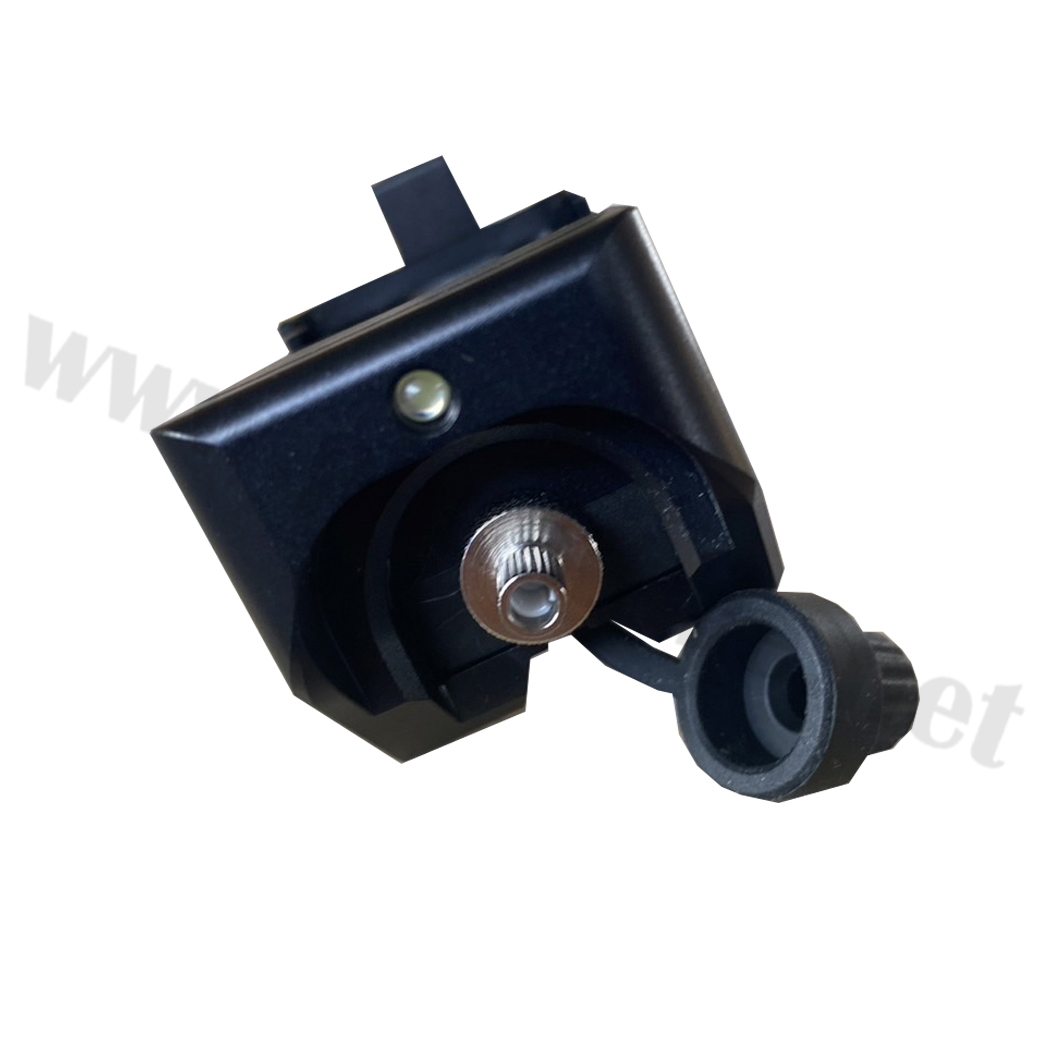

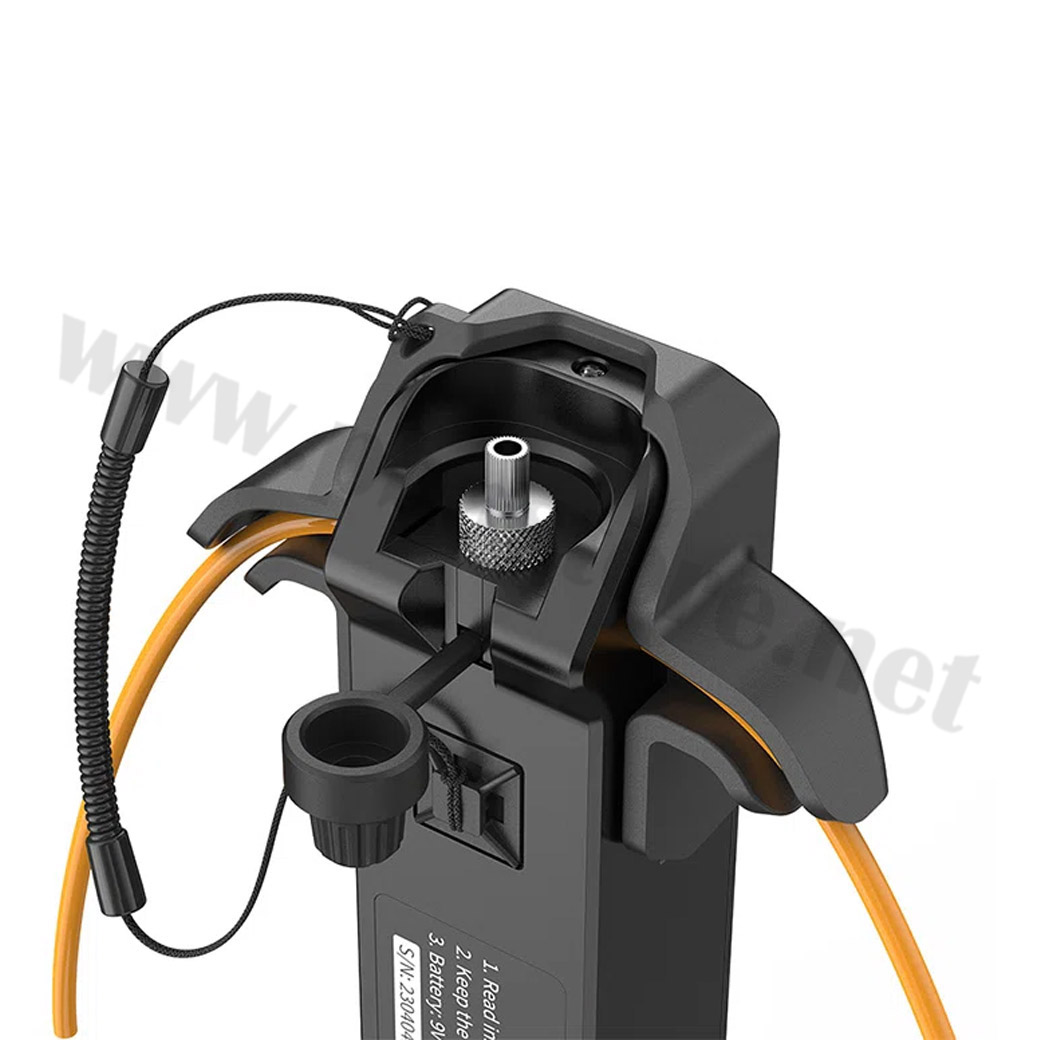

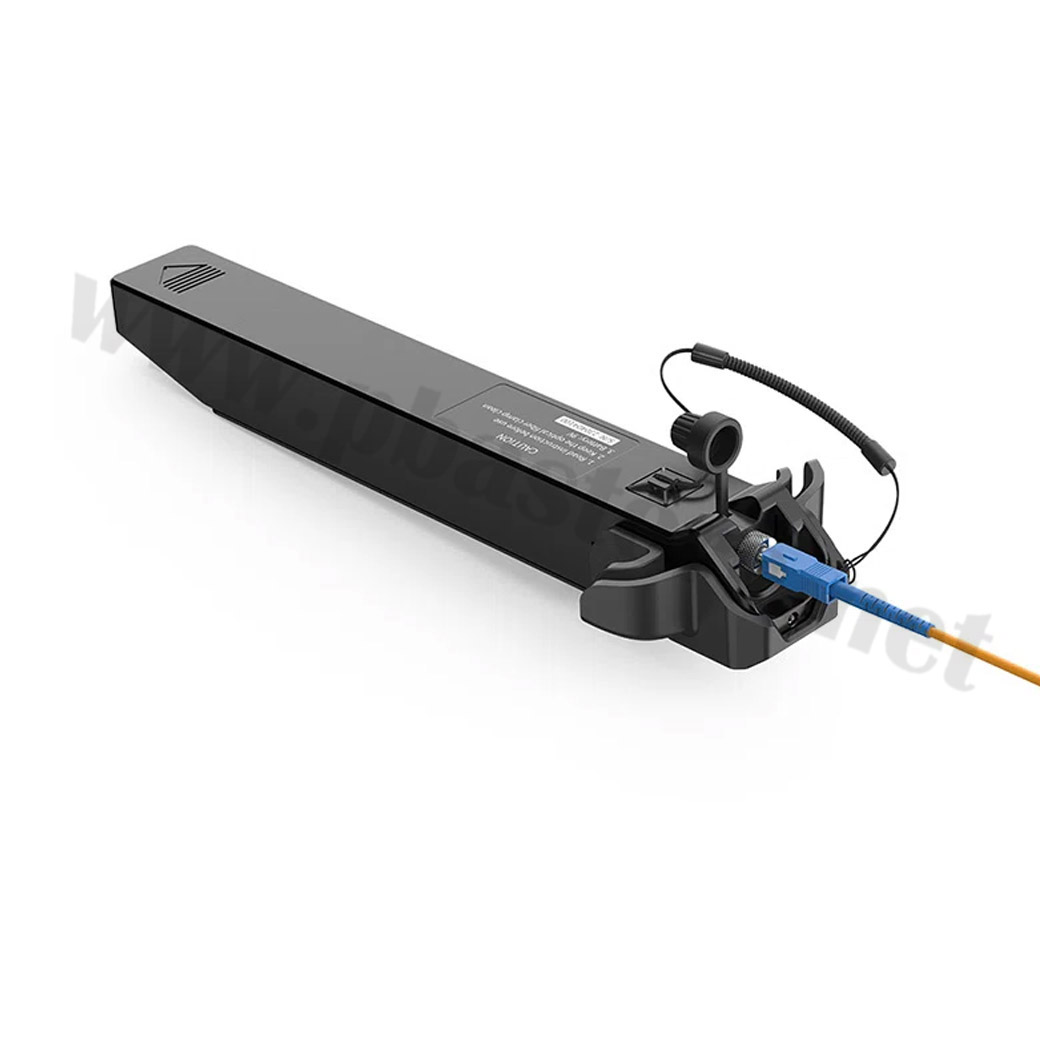

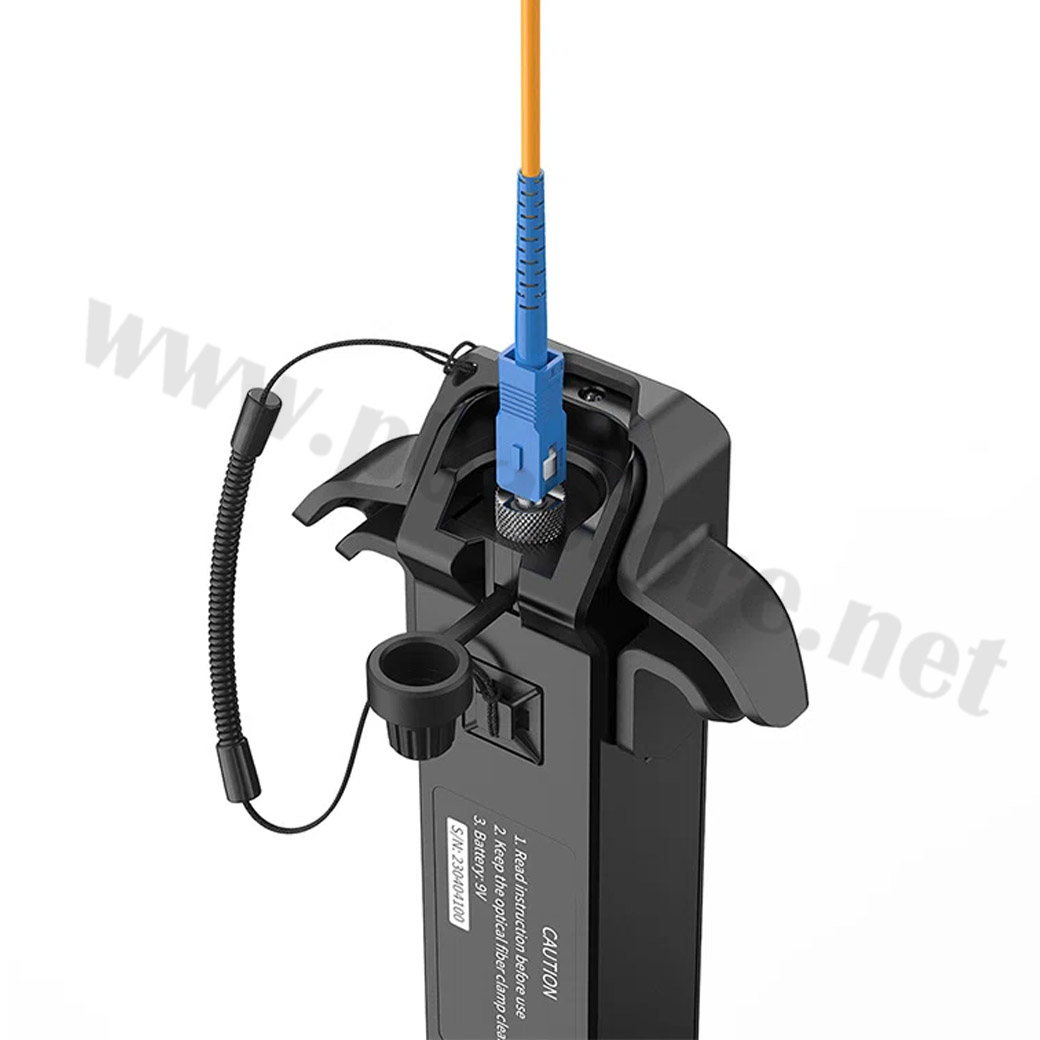

6. การใช้งานฟังก์ชัน VFL
-เปิดโหมด VFL (Visual Fault Locator)
-ใช้แสงเลเซอร์สีแดงเพื่อตรวจหาจุดขาด จุดรั่ว หรือการต่อสายที่ผิดพลาด
-เหมาะสำหรับตรวจสอบสายไฟเบอร์ระยะใกล้
7. การใช้งานกลางแจ้ง
-ติดตั้ง ฮูดครอบหัวตรวจวัด
-ช่วยลดแสงรบกวนจากภายนอก ทำให้ค่าที่วัดได้แม่นยำยิ่งขึ้น
8. หลังใช้งาน
-นำสายไฟเบอร์ออกจากเครื่องอย่างระมัดระวัง
-ปิดเครื่องเพื่อประหยัดพลังงาน
-เก็บอุปกรณ์ในที่แห้งและปลอดภัย

Diagram (แผนภาพการเชื่อมต่อ)


ข้อดี
-สามารถทดสอบสัญญาณไฟเบอร์ได้ขณะใช้งานจริง โดยไม่ต้องตัดลิงก์
-ตรวจจับสัญญาณได้หลายความถี่ (270Hz/1kHz/2kHz) ช่วยแยกสายได้แม่นยำ
-แสดงทิศทางการส่งผ่านของแสง พร้อมเสียงเตือน ช่วยลดความผิดพลาดในการทำงาน
-มีฟังก์ชัน VFL ช่วยค้นหาจุดขาดหรือจุดรั่วของสายไฟเบอร์ได้รวดเร็ว
-รองรับสายไฟเบอร์หลายขนาด ทั้งไฟเบอร์เปลือย และสายหุ้ม 0.9/2/3 มม.
-หน้าจอ LED อ่านค่าได้ง่าย แม้ใช้งานในพื้นที่แสงน้อย
-มาพร้อมฮูดครอบ ช่วยเพิ่มความแม่นยำในการทดสอบกลางแจ้ง
-มีระบบแจ้งเตือนแบตเตอรี่ต่ำ ลดปัญหาเครื่องดับระหว่างทำงาน

ประโยชน์ในการใช้งาน
-ใช้ตรวจสอบสถานะสัญญาณไฟเบอร์ในระบบที่กำลังใช้งานอยู่
-ช่วยระบุเส้นทางและทิศทางของสัญญาณแสงในงานติดตั้งและบำรุงรักษา
-ลดเวลาในการค้นหาสายหรือแก้ไขปัญหาในระบบไฟเบอร์
-เหมาะสำหรับงานติดตั้งระบบ FTTx, CATV, Data Center และระบบเครือข่ายทั่วไป
-เพิ่มความปลอดภัยในการทำงาน เพราะไม่ต้องถอดหรือเชื่อมต่อสายใหม่
-ช่วยเพิ่มความแม่นยำและความเป็นมืออาชีพของช่างหน้างาน

ข้อควรระวัง
-ห้ามมองเข้าไปในปลายสายไฟเบอร์โดยตรง เนื่องจากแสงเลเซอร์อาจเป็นอันตรายต่อดวงตา
-ควรเลือกหัวจับสายให้ตรงกับขนาดไฟเบอร์ เพื่อป้องกันสายเสียหาย
-หลีกเลี่ยงการบิด งอ หรือกดทับสายไฟเบอร์ขณะทดสอบ
-ไม่ควรใช้งานในสภาพแวดล้อมที่เปียกชื้นหรือมีน้ำเข้าเครื่อง
-ปิดเครื่องทุกครั้งหลังใช้งาน เพื่อประหยัดพลังงานและยืดอายุแบตเตอรี่
-ควรเก็บอุปกรณ์ในกล่องหรือที่แห้ง ป้องกันฝุ่นและแรงกระแทก

อุปกรณ์ที่จะได้รับ
1) เครื่องตรวจสอบสัญญาณไฟเบอร์ออปติก (Optical Fiber Identifier) รุ่น KFI-35V จำนวน 1 เครื่อง

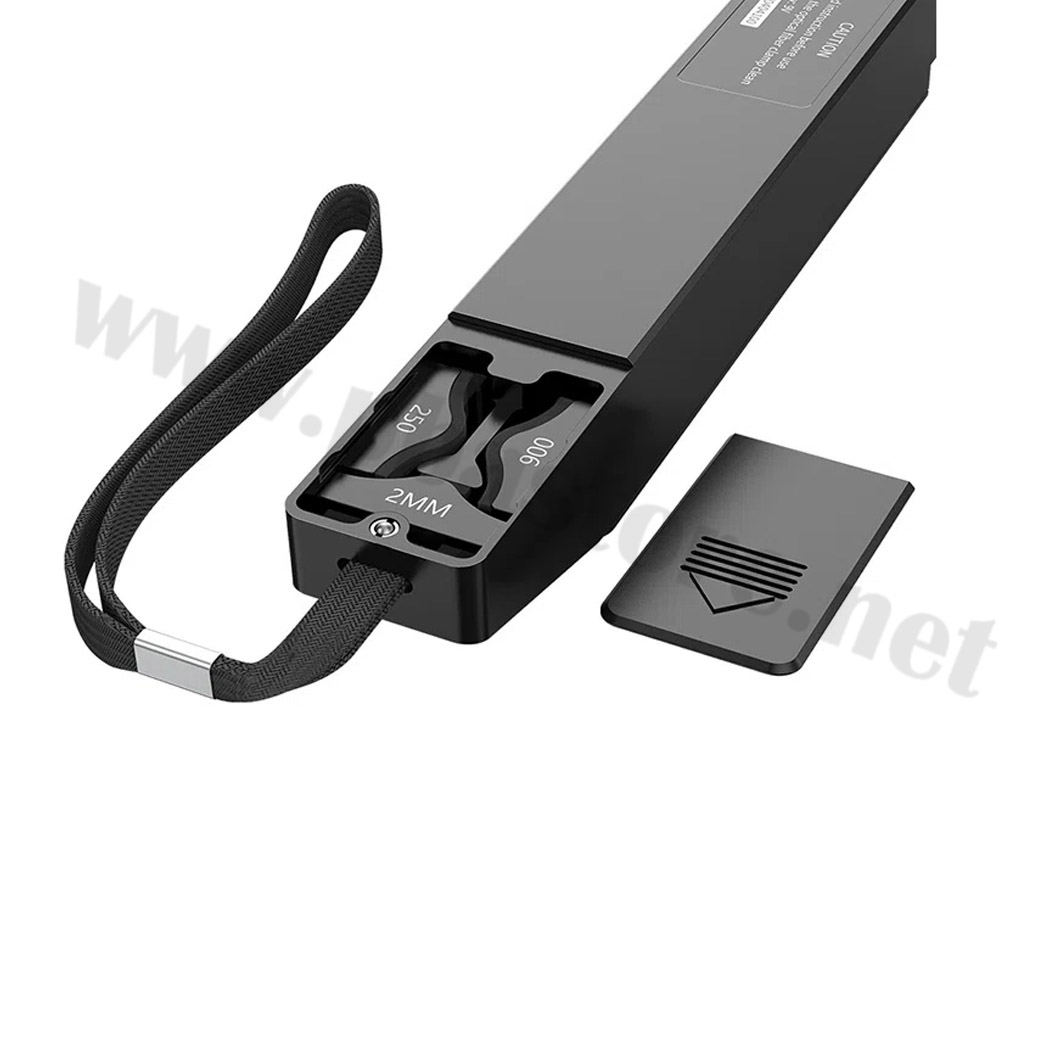

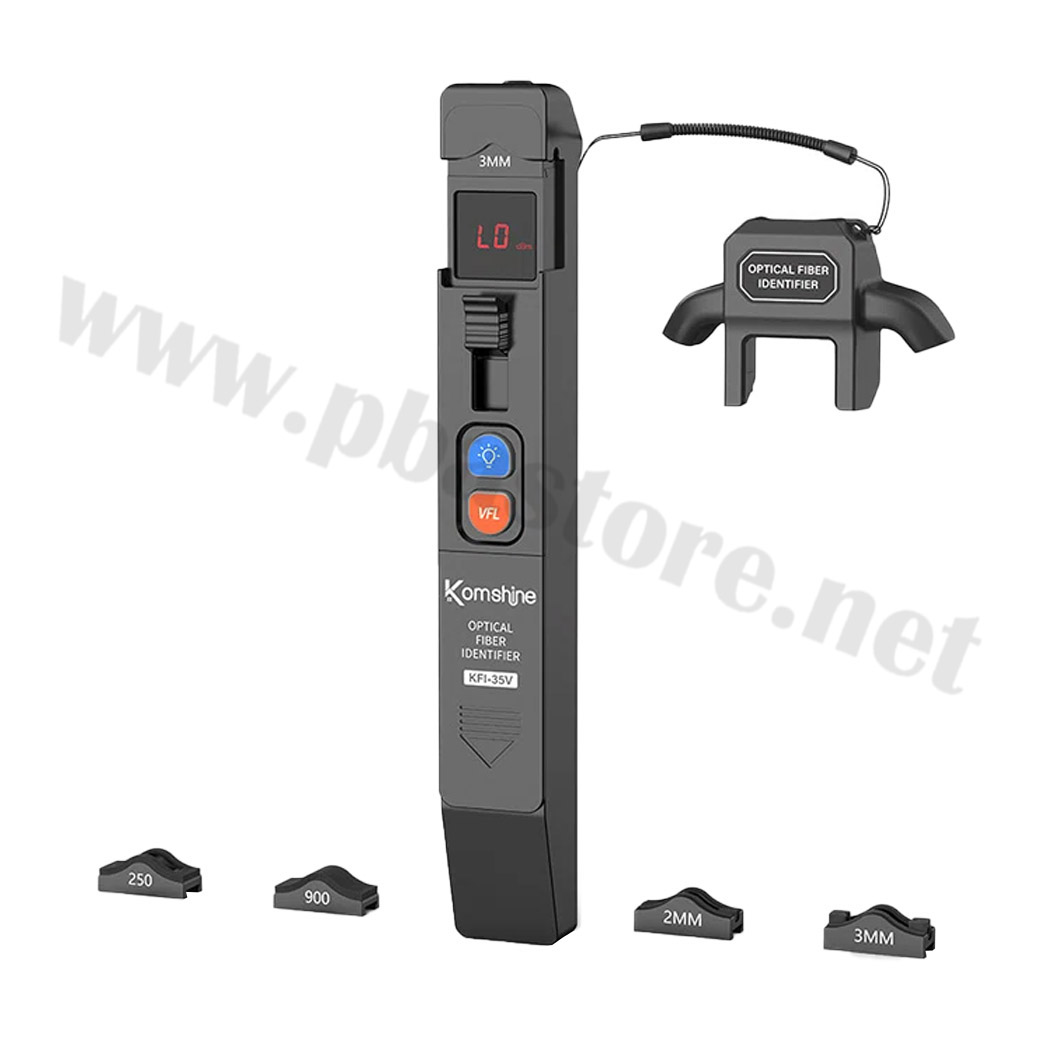

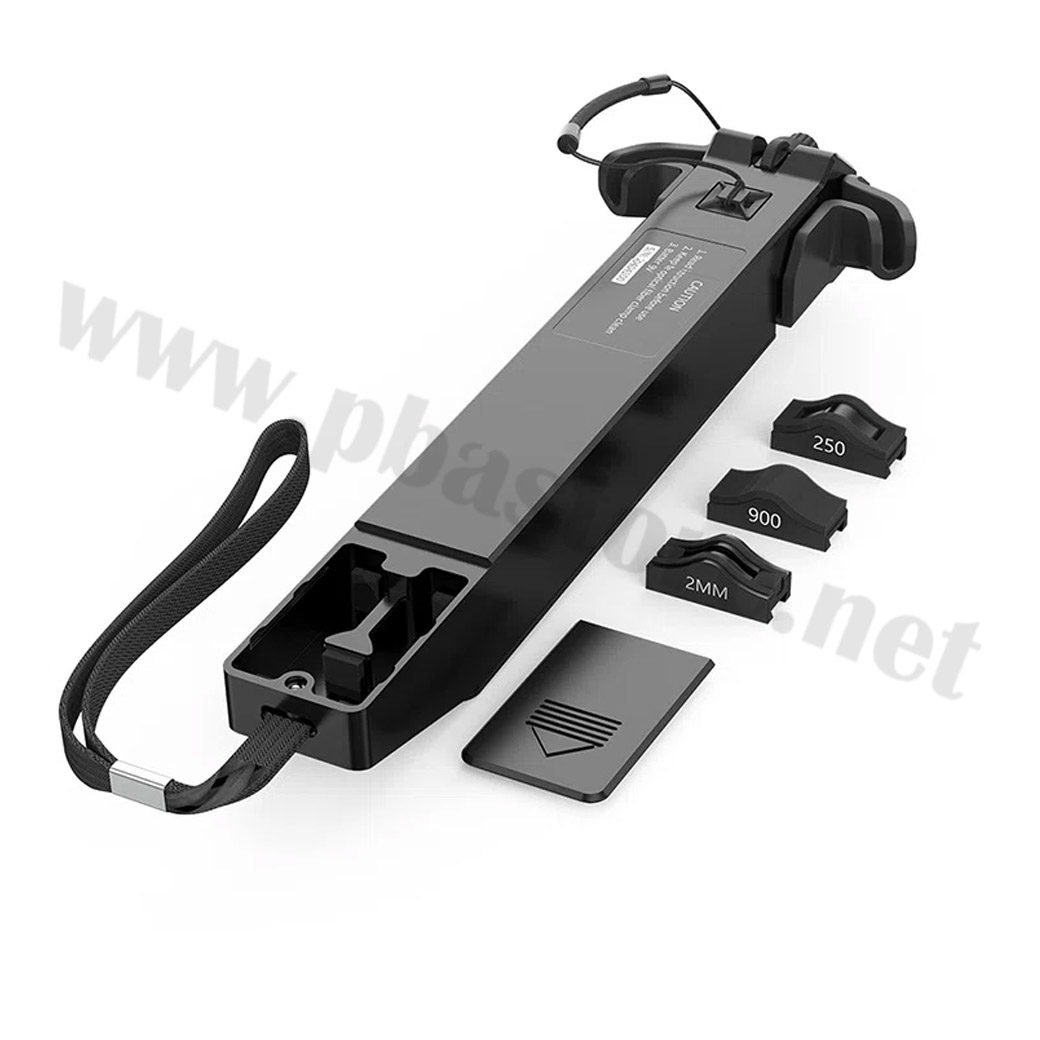

2) หัวจับสายไฟเบอร์ (Chuck) จำนวน 4 ชิ้น รองรับขนาด 0.9/2.0/3.0 มม.
