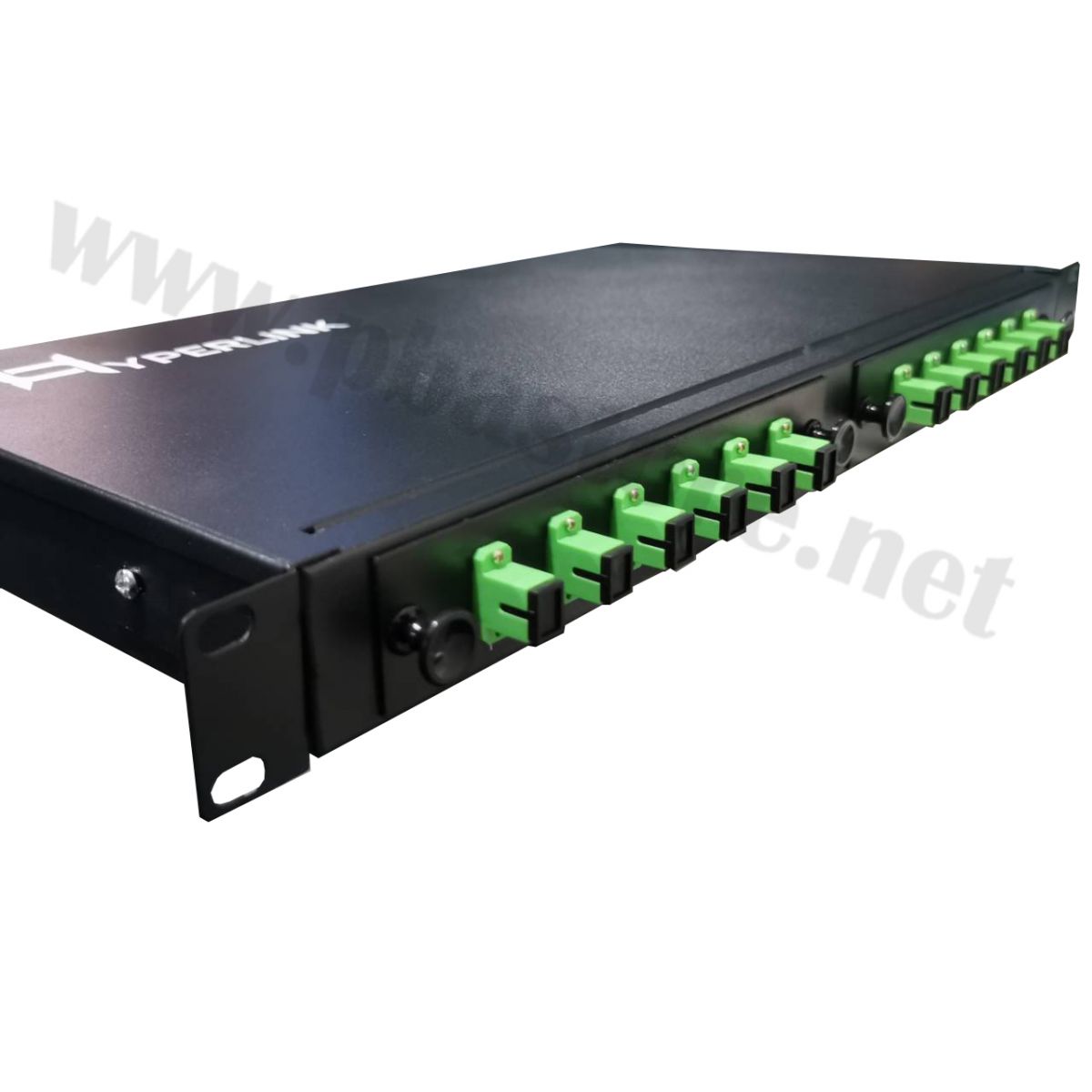

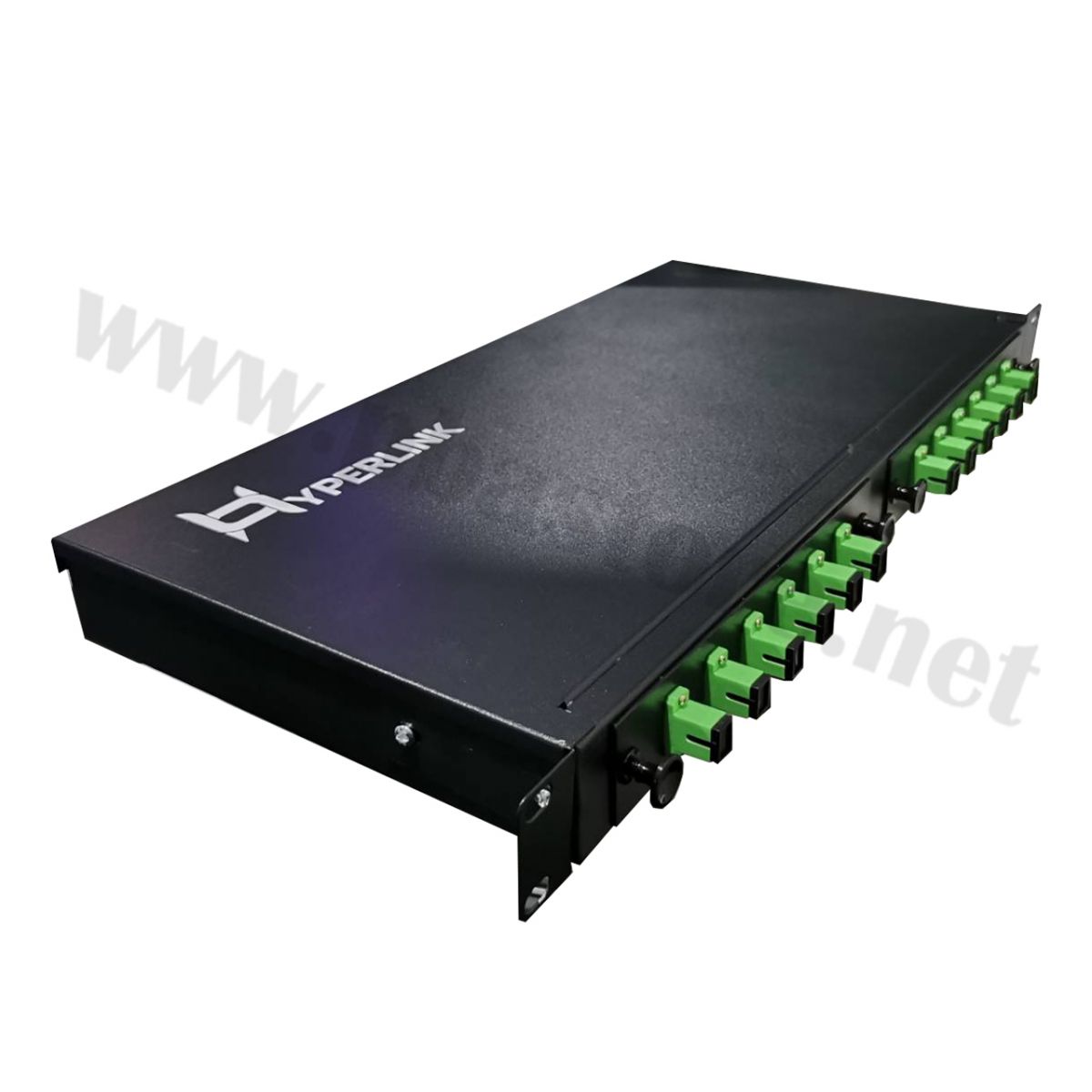

ODF Rack Mount พร้อมสายสไปรท์ SC/APC 12 Ports 12 Cores Fiber Optic Patch Panel (480x220x43mm) HYPERLINK เป็นตู้กระจายสายไฟเบอร์ออปติก (Optical Distribution Frame) สำหรับจัดระเบียบและเชื่อมต่อสายใยแก้วนำแสงภายในตู้แร็คหรือการติดตั้งแบบติดผนัง รองรับหัวต่อ SC/APC จำนวน 12 พอร์ต พร้อมสาย Pigtail 12 คอร์
ช่วยให้การเชื่อมต่อเครือข่ายไฟเบอร์มีความเป็นระเบียบ ลดการสูญเสียสัญญาณ และเพิ่มความสะดวกในการบำรุงรักษาระบบ เหมาะสำหรับงาน FTTH ระบบเครือข่ายองค์กร ระบบกล้องวงจรปิด และโครงข่ายสื่อสารต่างๆ
ราคา 870 บาท
รุ่น : ODF-SCAPC-12P (รหัสสินค้า : P04088)​


คุณสมบัติสินค้า
-ตู้ ODF สำหรับติดตั้งในตู้ Rack ขนาดมาตรฐาน 19 นิ้ว หรือยึดติดผนังได้
-รองรับหัวต่อไฟเบอร์ SC/APC จำนวน 12 พอร์ต
-มาพร้อมสาย Pigtail SC/APC จำนวน 12 คอร์
-ผลิตจากเหล็กแผ่นรีดเย็นคุณภาพสูง (Cold Rolled Steel)
-ความหนาเหล็ก 0.8 มม. แข็งแรง ทนทาน
-ขนาด 480 x 220 x 43 มม.
-สีดำ เคลือบป้องกันสนิม
-ค่าความต้านทานฉนวนมากกว่า 2 × 10⁴ MΩ
-ทนแรงดันไฟฟ้าสถิตได้สูงสุด 15KV
-อุณหภูมิการทำงาน -25°C ถึง 40°C
-ความชื้นสัมพัทธ์ไม่เกิน 85% (ที่ 30°C)
-มีถาดจัดเก็บและบริหารสายไฟเบอร์ภายใน
-รองรับงานเชื่อมต่อและสไปร์ทสายไฟเบอร์อย่างเป็นระเบียบ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1)ติดตั้ง ODF ภายในตู้ Rack 19 นิ้ว หรือยึดติดผนังในตำแหน่งที่เหมาะสม
2)นำสายไฟเบอร์หลักเข้าสู่ตัว ODF ผ่านช่องนำสาย
3)เชื่อม (Fusion Splice) สายไฟเบอร์หลักเข้ากับสาย Pigtail SC/APC ภายในถาดสไปร์ท
4)จัดเก็บจุดเชื่อมและม้วนสายสำรองภายในถาดให้เรียบร้อย
5)เชื่อมต่อสาย Patch Cord SC/APC จากหน้า ODF ไปยังอุปกรณ์เครือข่าย เช่น ONU, OLT, Media Converter หรือ Switch
6)ตรวจสอบค่าการสูญเสียสัญญาณก่อนเปิดใช้งานระบบ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-ช่วยจัดระเบียบสายไฟเบอร์ให้เป็นระบบ
-ป้องกันจุดเชื่อมต่อไฟเบอร์จากฝุ่นและความเสียหาย
-ลดความเสี่ยงการหักงอของสายไฟเบอร์
-รองรับการบำรุงรักษาและตรวจสอบระบบได้ง่าย
-รองรับการขยายระบบในอนาคต
-โครงสร้างเหล็กแข็งแรง อายุการใช้งานยาวนาน
-ใช้งานได้ทั้งแบบ Rack Mount และ Wall Mount
-หัวต่อ SC/APC ช่วยลดค่า Return Loss ได้ดี เหมาะกับงาน FTTH

ประโยชน์ในการใช้งาน
-ใช้เป็นจุดรวมและกระจายสัญญาณไฟเบอร์ออปติก
-เหมาะสำหรับระบบ FTTH (Fiber To The Home)
-ใช้ในศูนย์ข้อมูล (Data Center)
-ใช้ในระบบเครือข่ายองค์กรและโรงงานอุตสาหกรรม
-ใช้ในระบบกล้องวงจรปิดผ่านไฟเบอร์ออปติก
-ใช้ในสถานศึกษา อาคารสำนักงาน และหน่วยงานราชการ
-ใช้ในระบบกระจายสัญญาณโทรคมนาคม วิทยุ และโทรทัศน์

ข้อควรระวัง
-หลีกเลี่ยงการดัดงอสายไฟเบอร์เกินค่ารัศมีที่กำหนด
-ควรทำความสะอาดหัวคอนเนกเตอร์ก่อนเชื่อมต่อทุกครั้ง
-หลีกเลี่ยงการติดตั้งในบริเวณที่มีความชื้นสูงเกินมาตรฐาน
-ระมัดระวังเศษแก้วจากสายไฟเบอร์ขณะตัดหรือเชื่อมสาย
-ควรติดตั้งโดยช่างหรือผู้มีความรู้ด้านระบบไฟเบอร์ออปติก
-ห้ามกระแทกหรือวางน้ำหนักบนสายไฟเบอร์ภายในตู้
-ควรปิดฝาตู้ทุกครั้งหลังการติดตั้งหรือซ่อมบำรุง

อุปกรณ์ที่จะได้รับ
1)ODF Rack Mount Fiber Optic Patch Panel ขนาด 12 พอร์ต จำนวน 1 ชุด
