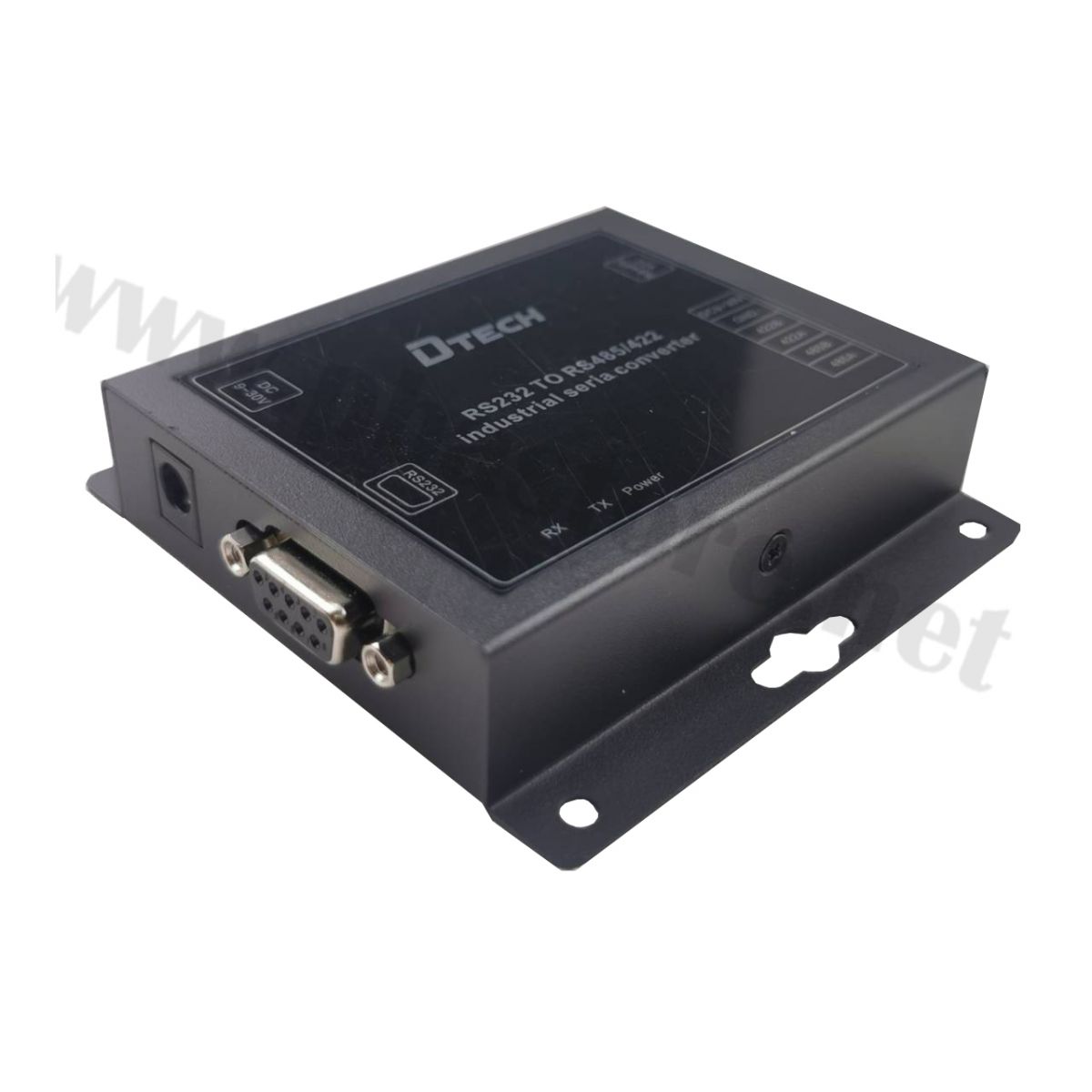

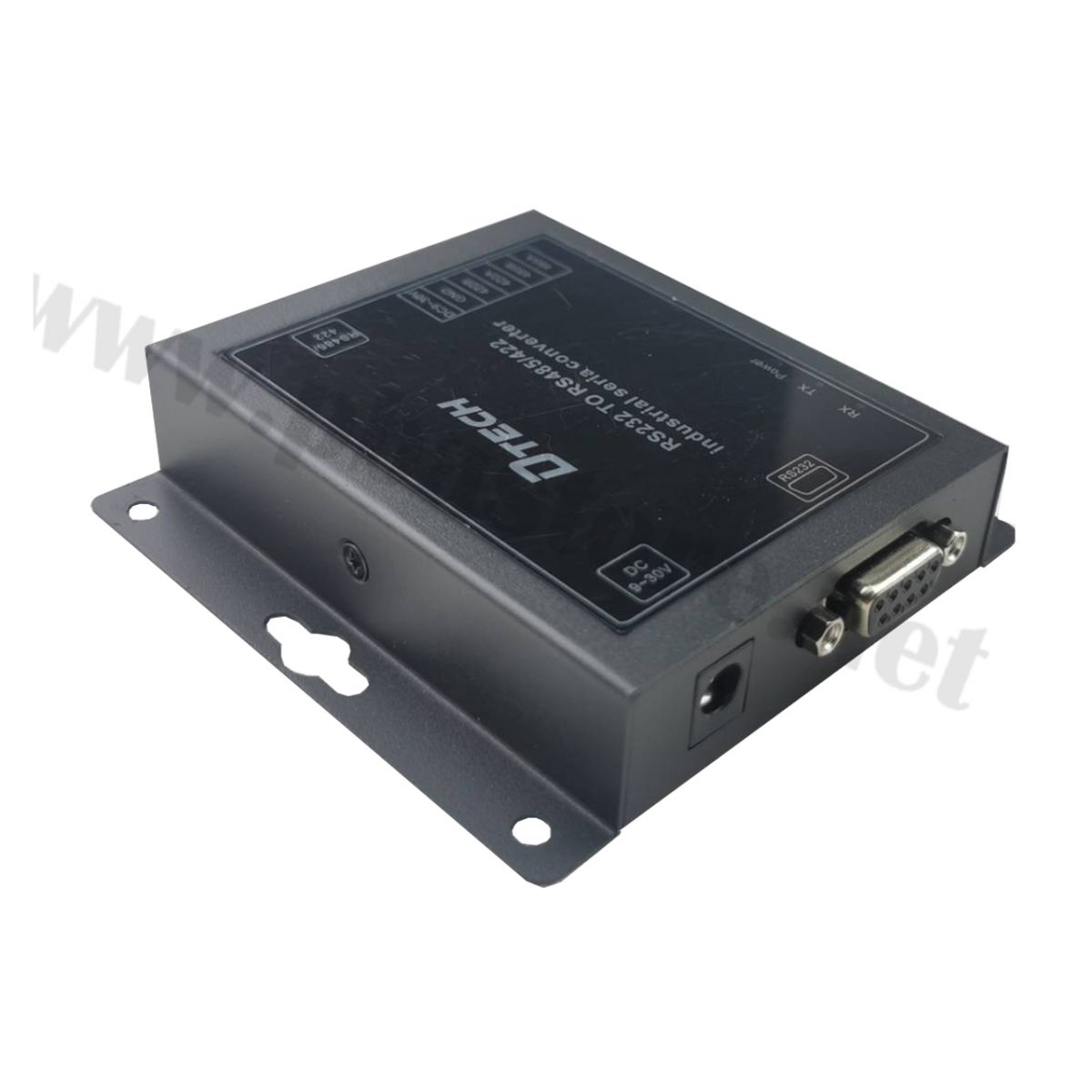

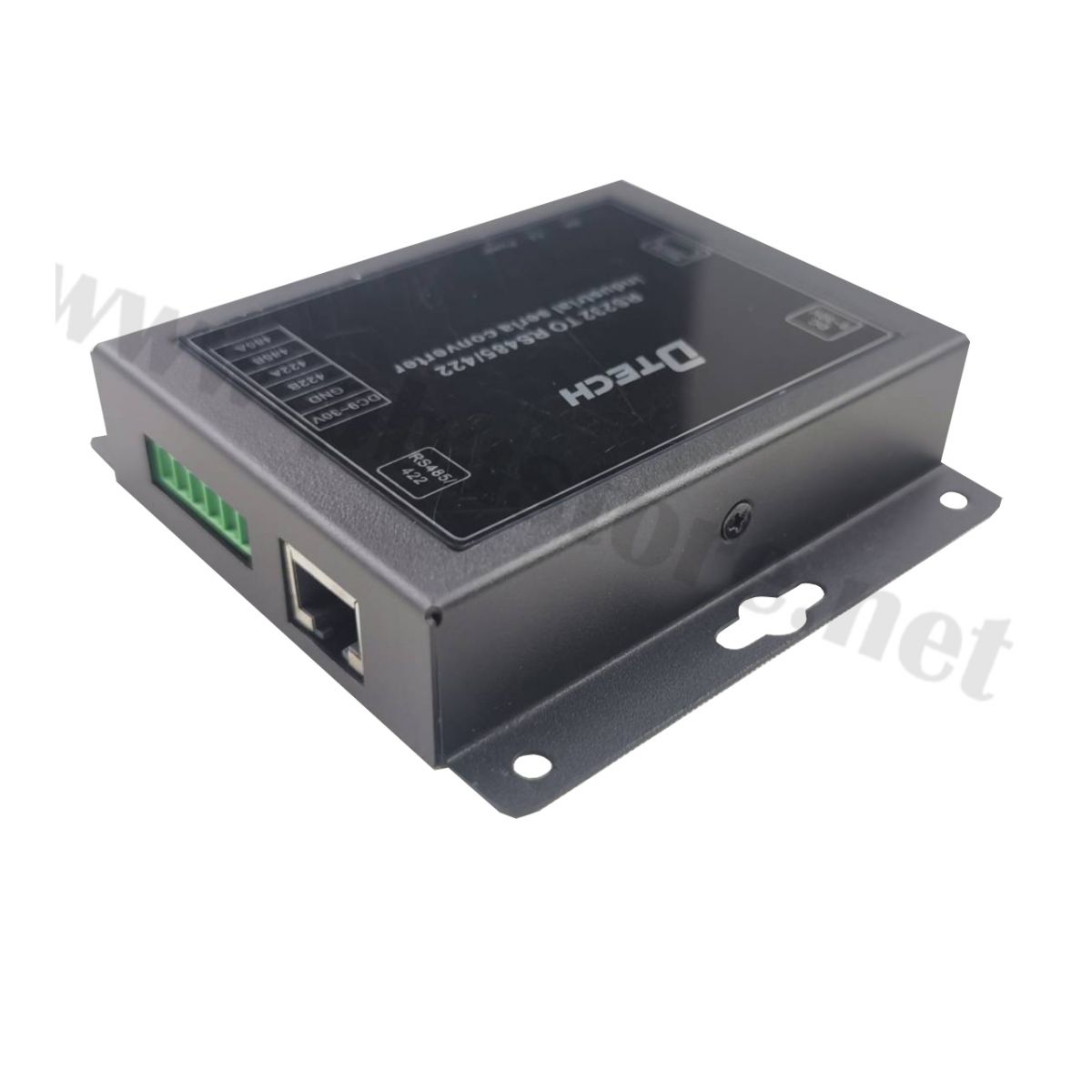

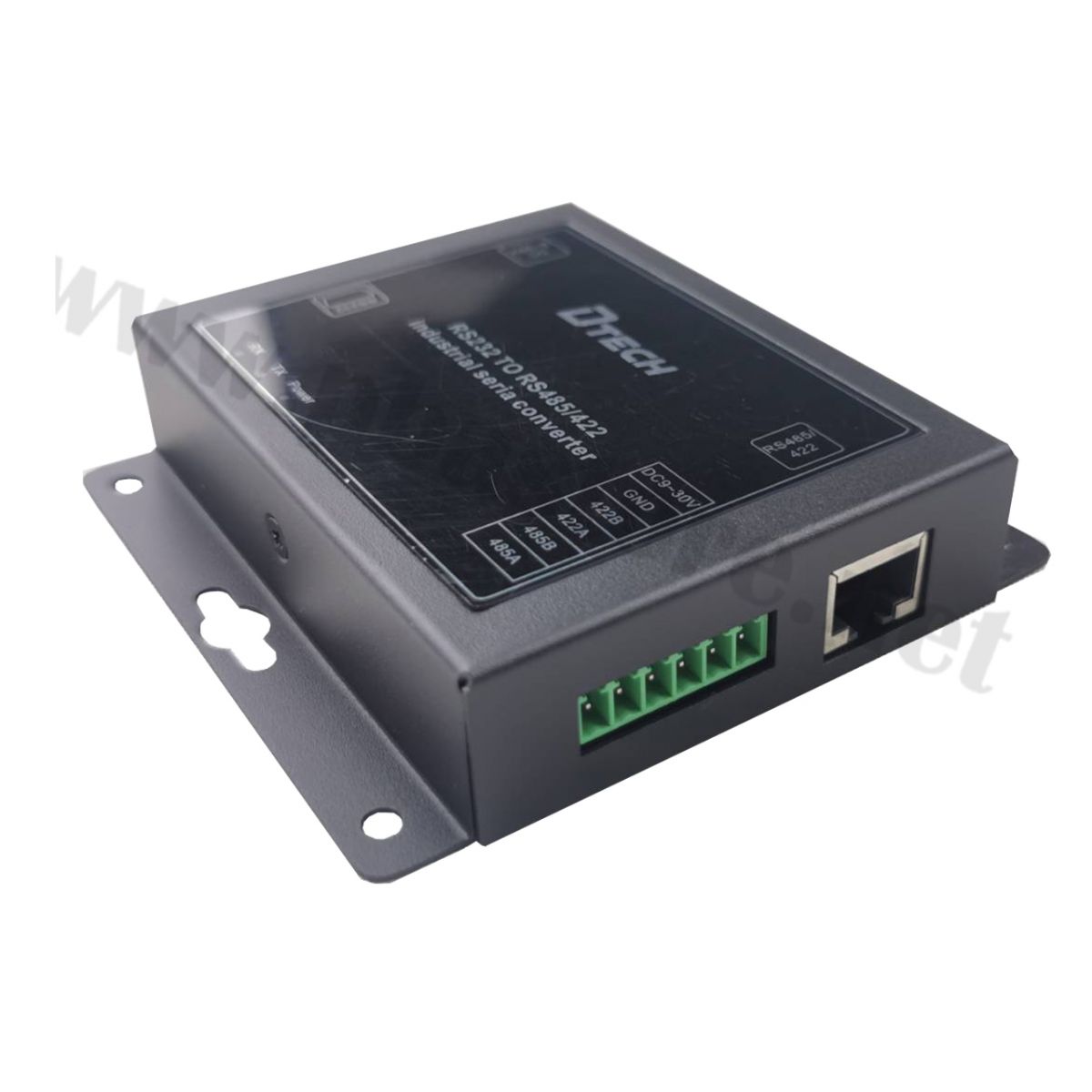

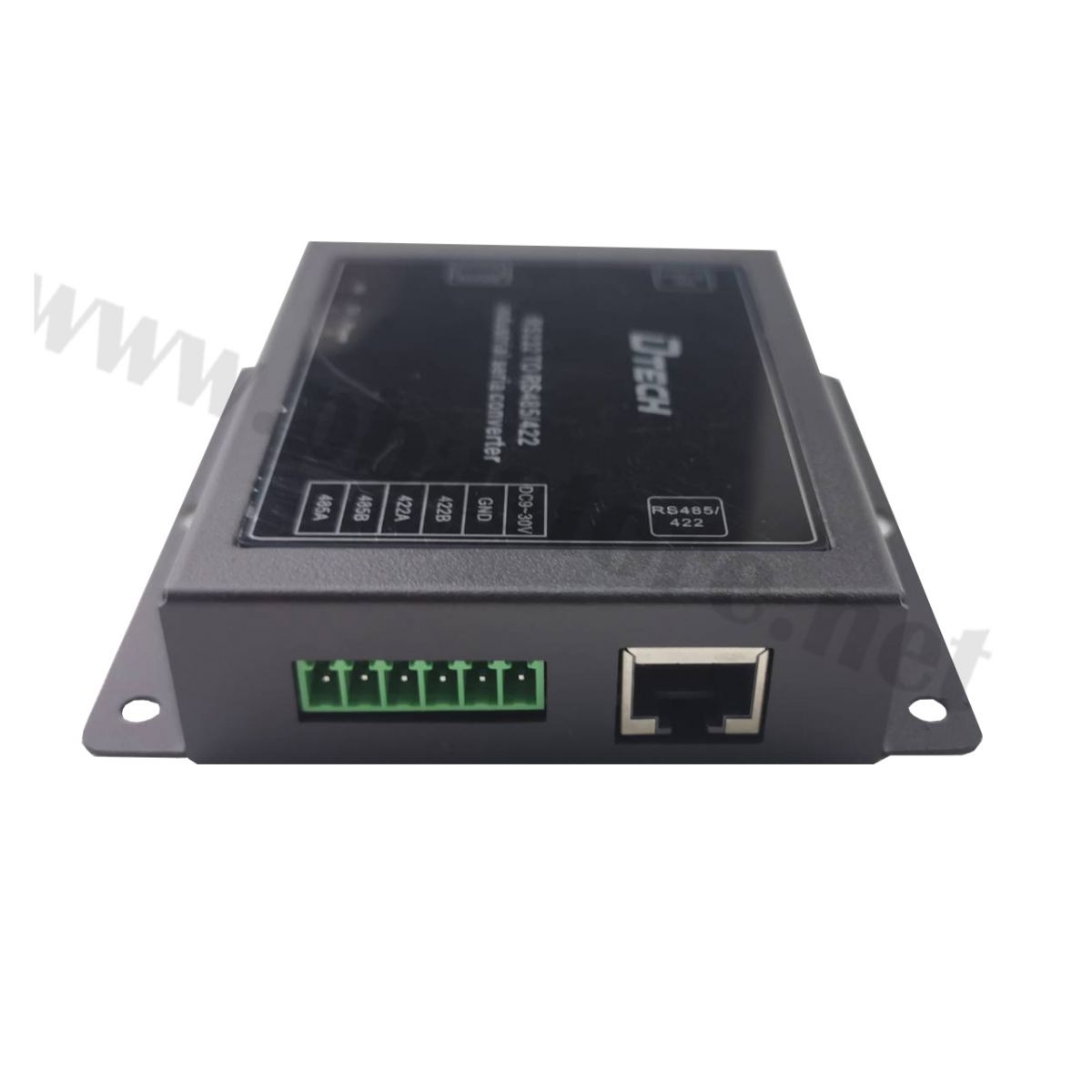

RS232 to RS485/422 Industrial-grade Serial Port Photoelectric Isolation Converter DTECH รุ่น DT-IOT9017I เป็นอุปกรณ์แปลงสัญญาณอุตสาหกรรมสำหรับเชื่อมต่อระบบสื่อสารระหว่างอุปกรณ์ที่ใช้พอร์ต RS232 กับอุปกรณ์ที่ใช้มาตรฐาน RS485 หรือ RS422 ได้อย่างมีประสิทธิภาพ
รองรับการสื่อสารระยะไกลสูงสุดถึง 1,200 เมตร พร้อมระบบ Photoelectric Isolation 2000V, ระบบป้องกันไฟกระชาก 600W และป้องกันไฟฟ้าสถิตสูงถึง ±15KV เหมาะสำหรับงานระบบอัตโนมัติ โรงงานอุตสาหกรรม ระบบควบคุมไฟฟ้า ระบบ Access Control ระบบมิเตอร์อัจฉริยะ และงานสื่อสารข้อมูลที่ต้องการความเสถียรสูง
ราคา 850 บาท
รุ่น : DT-IOT9017I (รหัสสินค้า : P03686)​

คุณสมบัติสินค้า
-รองรับมาตรฐานการสื่อสาร RS232, RS485 และ RS422
-รองรับความเร็วการสื่อสารตั้งแต่ 300bps ถึง 115200bps
-เชื่อมต่ออุปกรณ์ RS485 ได้สูงสุด 256 อุปกรณ์
-รองรับการเชื่อมต่อ RS422 ได้สูงสุด 10 อุปกรณ์
-ระยะการสื่อสารสูงสุด
RS232 : 15 เมตร
RS485/RS422 : 1,200 เมตร
-รองรับการทำงานแบบ
RS485 : Half Duplex
RS232/RS422 : Full Duplex
-มีระบบป้องกันไฟกระชาก (Surge Protection) ขนาด 600W
-ป้องกันไฟฟ้าสถิต (ESD Protection)
±15KV Contact Discharge
±18KV Air Discharge
-มีระบบ Photoelectric Isolation และ Power Isolation
-Isolation Voltage สูงถึง 2000V
-รองรับไฟเลี้ยง DC 9-30V
-มีช่องจ่ายไฟออก DC 9-30V สำหรับอุปกรณ์ปลายทาง
-รองรับการขยายสัญญาณ RS232 ผ่านสาย LAN แบบ Crossover
-รองรับเทคโนโลยี POC (Power Over Cable)
-Plug & Play ใช้งานง่าย
-รองรับทุกระบบปฏิบัติการ

- Compatible with RS-232, RS-485/422 TIA/EIA standards
- Communication rate: 300bps-115200bps
- Maximum connection of 256 RS485 devices (RS422 standard can only connect 10 devices)
- Power input voltage range: DC 9~30V
- With DC9~30V power output (the output voltage is determined by the input voltage)
- Support the use of two of this product to extend the RS232 signal by using a crossover cable, thisproductalso supports POC power supply
- Communication distance: 1200 meters for RS485/422, 15 meters for RS232
- Working mode: asynchronous half-duplex (RS-485), asynchronous full-duplex (RS232/422)
- Built-in photoelectric isolator and power isolation module: isolation voltage is 2000V (correspondingmodelonly has this function)
- Operating environment: temperature is -20℃ to 85℃, relative humidity is 5% to 95%
- Suitable for the communication software used, plug and play
- Support all operating systems

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1)การใช้งาน RS232 เป็น RS485
2)ต่อสาย RS232 จากคอมพิวเตอร์หรืออุปกรณ์ควบคุมเข้ากับพอร์ต RS232 ของ DT-IOT9017I
3)ต่อสาย RS485 เข้าขั้ว A และ B ของอุปกรณ์
4)จ่ายไฟ DC 9-30V ให้กับตัวแปลง
5)ตั้งค่าความเร็ว Baud Rate ให้ตรงกับอุปกรณ์ปลายทาง
6)เริ่มรับส่งข้อมูลได้ทันที
7)การใช้งาน RS232 เป็น RS422
8)เชื่อมต่อพอร์ต RS232 เข้ากับคอมพิวเตอร์หรือ PLC
9)ต่อสาย TX+, TX-, RX+, RX- ของ RS422 ให้ถูกต้อง
10)จ่ายไฟ DC 9-30V
11)ตั้งค่าการสื่อสารให้ตรงกันทั้งสองฝั่ง
12)การขยายระยะ RS232
13)ใช้ DT-IOT9017I จำนวน 2 ตัว เชื่อมต่อกันผ่านสาย LAN แบบ Crossover
14)สามารถส่งข้อมูลได้ไกลถึง 1.2 กิโลเมตร
15)รองรับ POC ทำให้ฝั่งปลายทางไม่จำเป็นต้องใช้แหล่งจ่ายไฟเพิ่มเติม

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
-รองรับทั้ง RS232, RS485 และ RS422 ในอุปกรณ์เดียว
-รองรับงานอุตสาหกรรมที่ต้องการความเสถียรสูง
-มีระบบ Isolation ป้องกันความเสียหายจากไฟฟ้ารบกวน
-ป้องกันไฟกระชากและไฟฟ้าสถิตได้ดีเยี่ยม
-ส่งข้อมูลระยะไกลได้ถึง 1.2 กิโลเมตร
-รองรับการเชื่อมต่ออุปกรณ์จำนวนมาก
-ติดตั้งง่าย ไม่ต้องลง Driver
-รองรับทุกระบบปฏิบัติการ

ประโยชน์ในการใช้งาน
-เชื่อมต่อ PLC กับคอมพิวเตอร์ผ่านระบบ RS485
-ใช้งานกับระบบ Access Control และระบบประตูอัตโนมัติ
-เชื่อมต่อ Smart Meter และระบบอ่านค่ามิเตอร์
-ใช้งานกับระบบควบคุมพลังงานไฟฟ้า
-ระบบควบคุมเครื่องจักรในโรงงานอุตสาหกรรม
-ระบบควบคุมป้าย LED และระบบแสดงผล
-ระบบควบคุมเครื่องบันทึกภาพ DVR/NVR
-ระบบควบคุมระยะไกลผ่านเครือข่าย RS485/RS422

ข้อควรระวัง
-ตรวจสอบแรงดันไฟเลี้ยงให้อยู่ในช่วง DC 9-30V
-ต่อสาย A/B ของ RS485 ให้ถูกขั้ว
-หลีกเลี่ยงการเดินสายใกล้แหล่งกำเนิดสัญญาณรบกวนกำลังสูง
-หากเดินสายระยะไกล ควรติดตั้งตัวต้านทาน 120Ω ที่ปลายสาย
-ควรติดตั้งในพื้นที่แห้งและมีการระบายอากาศที่เหมาะสม
-ไม่ควรต่อสายขณะระบบมีไฟเลี้ยงอยู่
-ตรวจสอบการตั้งค่า Baud Rate และ Protocol ให้ตรงกันก่อนใช้งาน

อุปกรณ์ที่จะได้รับ
1)ตัวแปลงสัญญาณ DTECH DT-IOT9017I จำนวน 1 เครื่อง
