สายไฟ2core to LAN Twisted pair extender 2KM Ethernet Extender over 2-Wire Copper Cable 10/100M for Lift CCTV Camera IPTV TV Box
TWISTED PAIR TO LAN, Ethernet Over 2 Wire, 2 Wire Converter, LAN Extender, Network Extender, IP Camera Extender, Ethernet Converter, Telephone Line Converter, Twisted Pair Converter, CCTV Network, IP Surveillance, RJ45 Converter, Network Transmission, Ethernet Over Cable, STHA-IP-TP, Video Surveillance, Network Extension, CCTV Upgrade, Analog to IP, Ethernet Extender 1KM, LAN Converter, Data Transmission, Network Solution, CCTV System, Industrial Network Equipment
สายไฟ2core to LAN Twisted pair extender 2KM (กิโลเมตร)
Ethernet Extender over 2-Wire Copper Cable 10/100M
for Lift CCTV Camera IPTV TV Box
เป็นอุปกรณ์แปลงสัญญาณเครือข่าย Ethernet ให้สามารถส่งข้อมูลผ่านสาย 2 เส้นเดิม เช่น สายโทรศัพท์, สายคู่บิดเกลียว (Twisted Pair) หรือสายสัญญาณระบบกล้องอนาล็อกเดิมได้ โดยไม่จำเป็นต้องเดินสาย LAN ใหม่ ช่วยประหยัดค่าใช้จ่ายและเวลาในการติดตั้ง เหมาะสำหรับการอัปเกรดระบบกล้องวงจรปิดจาก Analog เป็น IP Camera รวมถึงการขยายสัญญาณเครือข่ายในพื้นที่ที่เดินสายใหม่ได้ยาก
รุ่น : STHA-IP-TP (รหัสสินค้า : P00486)
คุณสมบัติสินค้า
-รองรับการส่งข้อมูลเครือข่ายผ่านสาย 2 เส้น (2-Wire)
-ใช้เทคโนโลยี IEEE P1901 สำหรับการรับส่งข้อมูลมัลติมีเดีย
-รองรับความเร็วสูงสุดถึง 100Mbps
-ส่งสัญญาณได้ไกลสูงสุด 1 กิโลเมตร
-รองรับสาย Twisted Pair, สายโทรศัพท์ และสาย 2 Core
-มีพอร์ตเชื่อมต่อ RJ45 จำนวน 1 พอร์ต
-รองรับการเชื่อมต่ออุปกรณ์ได้ตั้งแต่ 2-24 ชุด บนสายเดียวกัน
-ใช้ชิปเซ็ต QCA6410
-ใช้ไฟเลี้ยง DC 12V 1A
-กินไฟเพียง 3W
-ขนาดกะทัดรัด 9.5 x 9.2 x 2.6 ซม.
-อุณหภูมิการทำงาน -20°C ถึง 40°C
Product description
turns any analogue video cable into a high-speed network connection. This allows the replacement of analogue cameras with IP cameras without installation of any new cabling, which can save some 30-40% of the system cost. network extender uses two cables such as coaxial cable, telephone line and twisted pair to extend the transmission of Such as coaxial cable, telephone line and twisted pair, extending the transmission of high-definition network video and high-speed data signals to a distance of 2KM；And multi-channel IP video can be transmitted simultaneously through one cable. It can solve the problem that the IP camera has a short transmission distance, and the installation is simple, labor-saving and labor-saving, and the optical fiber is no longer needed.
Application range
Used to modify existing analog video sites, analog video surveillance upgrade network IP video surveillance; elevator video surveillance; network IP video remote expansion.
Technical Parameters
*Chipset used: QCA6410
*RAM: unknown
*Flash ：8Mbit
*Transmission Frequency: 2M-30M
* Interface: Twisted pair interface*2, RJ45 interface*1
*Transmission Rate: maximum 100Mbps
*Maximum Transmission Range: 2KM
*Cable Requirement: Twisted pair
*Self-network Quantity: 2-24 sets (a cable can be connected to 24 sets)
product features
* IEEE 1 based P1901 technology supports multimedia services.
* Support multi-node networking: one cable can access 7 IP-S
* Transmission distance: cable can transmit up to 2000 meters, and keep the TCP/IP transmission rate not lower than 30Mbps.
* The measured TCP/IP throughput data is as follows:
A, cable length is less than 400 meters, the throughput data is 92Mbps
B, cable length is less than 1000 meters, the throughput data is 74Mbps
C, cable length is less than 2000 meters, the throughput data is 30Mbps
General Indicators
*Power Supply: DC12V1A (Can share a power supply with a network IP camera)
*Power consumption: 3W
*Operating Temperature: Minus 20 degrees Celsius to 40 degrees Celsius above zero
*Relative Humidity: 5%-95% Non-condensing
*Product Size: 9.5(cm)*9.2(cm)*2.6(cm)
TAG : EOC Ethernet over coax, converter Ethernet LAN Extender ,IP over coaxial cable ,EOC slave Ethernet over Twisted pair converter
ดาวน์โหลดข้อมูลไฟล์ Datasheet
แนะนำวิธีการใช้งาน
1)ติดตั้งอุปกรณ์เป็นชุดส่ง (TX) และชุดรับ (RX)
2)เชื่อมต่อสาย LAN จาก Switch, NVR หรือ Router เข้ากับพอร์ต RJ45 ของตัวส่ง
3)เชื่อมต่อสาย 2 เส้น (Twisted Pair หรือสายโทรศัพท์) ระหว่างตัวส่งและตัวรับ
4)เชื่อมต่อพอร์ต RJ45 ของตัวรับเข้ากับ IP Camera หรืออุปกรณ์เครือข่ายปลายทาง
5)จ่ายไฟ DC 12V ให้กับอุปกรณ์ทั้งสองฝั่ง
6)ตรวจสอบสถานะการเชื่อมต่อและทดสอบการรับส่งข้อมูล
Diagram (แผนภาพการเชื่อมต่อ)
ข้อดี
-ไม่ต้องเดินสาย LAN ใหม่ ลดต้นทุนการติดตั้ง
-ใช้โครงสร้างสายเดิมที่มีอยู่แล้วได้ทันที
-ส่งข้อมูลได้ไกลกว่าสาย LAN ทั่วไป
-เหมาะสำหรับงานปรับปรุงระบบกล้องวงจรปิดเดิม
-ติดตั้งง่าย ใช้งานสะดวก
-ลดค่าแรงและระยะเวลาในการติดตั้ง
-รองรับการส่งข้อมูล IP Camera หลายช่องสัญญาณผ่านสายเดียว
ประโยชน์ในการใช้งาน
-อัปเกรดระบบกล้อง Analog เป็นระบบ IP Camera
-ขยายเครือข่ายในอาคาร โรงงาน และโกดังสินค้า
-ใช้งานในลิฟต์ที่ไม่สะดวกเดินสาย LAN ใหม่
-เชื่อมต่ออุปกรณ์เครือข่ายในพื้นที่ห่างไกล
-ลดค่าใช้จ่ายในการติดตั้งระบบเครือข่ายและระบบรักษาความปลอดภัย
-เหมาะสำหรับโครงการ CCTV, Smart Building และระบบควบคุมอัตโนมัติ
ข้อควรระวัง
-ควรใช้สายที่มีคุณภาพและสภาพสมบูรณ์
-ระยะทางที่เพิ่มขึ้นอาจส่งผลต่อความเร็วในการรับส่งข้อมูล
-ควรใช้แหล่งจ่ายไฟ DC 12V ที่มีคุณภาพและแรงดันคงที่
-หลีกเลี่ยงการติดตั้งในบริเวณที่มีความชื้นสูงหรือโดนน้ำโดยตรง
-ควรตรวจสอบการเข้าหัวสายและการเชื่อมต่อก่อนใช้งาน
อุปกรณ์ที่จะได้รับ
1)ตัวส่งสัญญาณ (TX) จำนวน 1 ชุด
2)ตัวรับสัญญาณ (RX) จำนวน 1 ชุด

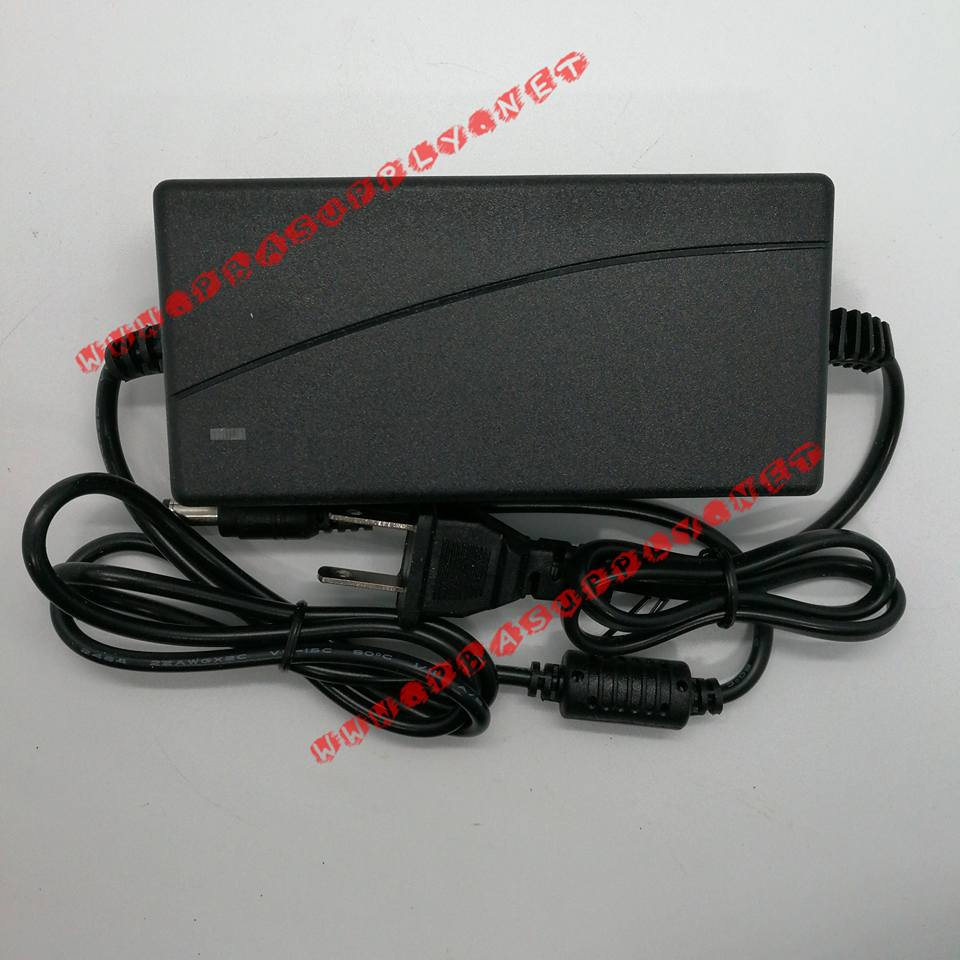

3)อะแดปเตอร์ไฟ DC 12V
